空调电控中典型电路分析

一、线性电源电路

电子电路与电子设备都需要有一个稳定的直流电源提供能量，而且对于我们现在所面临的控制器而言，都是利用电网提供的交流电源，经过整流、滤波、稳压后，滤去其不稳定的脉动、干扰成分，来使电子电路与电子设备保持正常的工作。

对于美的的空调的电控来说，除了变频机的模块上用开关电源外，其余的室内或室外电控使用的均为线形电源，即通过降压、整流、滤波、稳压后而提供给电子电路及芯片工作。下面我们就原理及关键部件做详细介绍。

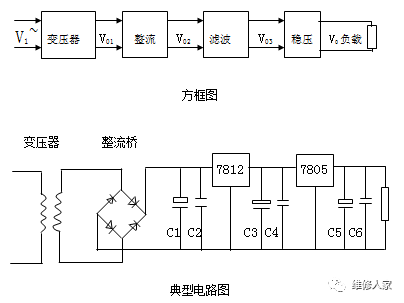

1、线性电源电路的方框图与典型原理图：

线性电源电路基本上由四部分组成：变压器降压、二极管或桥堆整流、电容或电感滤波、三端稳压块稳压，他们之间的组合则可构成一个最基本的，也是最可靠的线性电源电路。

2、主要参数和部件介绍：

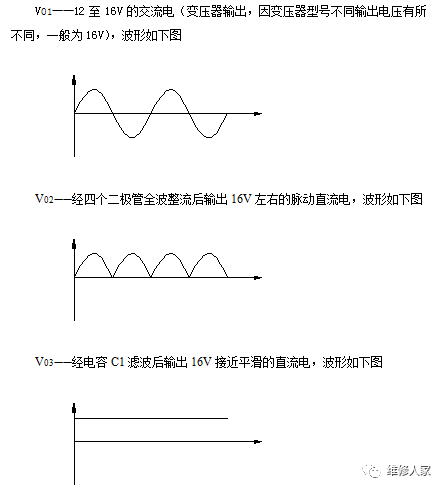

V1——220V交流电(变压器输入)

V0——经过7812稳压后输出稳定的12V直流电，此12V直流电一部分电供给电控板上的2003和继电器等，另一部分经7805输出稳定的5V直流电(典型电路中)，供给电控板上的主控芯片(单片机)及其外围电路使用。

关键部件介绍：

变压器：变压器由线圈绕组、铁芯组成。一般而言，变压器还有一个外壳，用来起屏蔽和固定作用。

变压器是利用互感现象原理工作的：当一次侧绕组通以交流电时，一次绕组产生磁场，二次绕组的线圈切割磁力线而产生感生电动势，这样由交变电场生成磁场，磁场通过闭合的铁芯耦合到次级绕组，从而在次级线圈中生成感应电动势。

整流二极管：二极管按材料分有硅二极管与锗二极管两种。它具有单向导电性。

 二极管由P型半导体与N型半导体构成，在P型、N型半导体之间接触面形成一个PN结，通过PN结对不同方向电压的不同导电性来达到导通与截止的作用。当通以正向电压时，电流流过；通以反向电压时，二极管截止，电流不能通过。

用万用表的“二极管”档即可测出二极管的好坏。

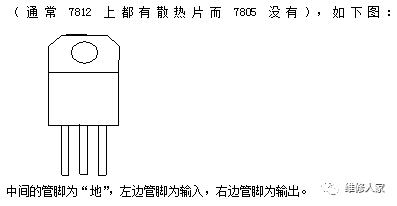

7812和7805：7812用于输出稳定的12V直流电，7805用于输出稳定的5V直流电，即使市电电压有少量变动，其输出也恒定。

目前美的使用的三端稳压器7805、7812，它有输入、输出和公共端三个端子。输出电压稳定不变。这种稳压器内部集成有取样电路、保护电路、调整电路、比较放大电路、基准电路、启动电路、恒流源电路。7805和7812外形一样。

用万用表的直流电压档测其输出和输出即可判断出其好坏。

瓷片电容C2、C4、C6容量较小，可以有效的过滤电路中的高频干扰部分，一般采用104瓷片电容。

二、温度检测电路

1、电路图:

优选电路: 图(a) 、图(b)。
