Proteus电路仿真教学包：常用元件使用与实践

本文还有配套的精品资源，点击获取

简介：Proteus仿真软件是一个多用途的电子设计工具，它提供了电路设计、仿真、PCB布局和虚拟测试等一整套功能。本教程资源包名为"常用元件的使用PROTEUS仿真.zip"，详细介绍了如何使用Proteus软件模拟各种电子元件，并构建电路模型。教程内容涵盖从选择和放置元件、电路设计到仿真运行和微控制器编程的全过程。此外，还包括虚拟原型测试，用以模拟真实设备操作，验证设计的可行性。教程资源包括步骤指南、示例电路图和说明文档，旨在帮助初学者和电子爱好者快速掌握Proteus软件操作，并提升电子设计的实践技能。

1. Proteus软件功能介绍

1.1 Proteus软件概述

Proteus是一款集成了电路设计和仿真功能的软件工具，广泛应用于电子工程的领域。它允许设计者在计算机上完成从原理图绘制到PCB布线的整个设计流程，并且提供了一个丰富的元件库，设计者可以在这个环境中对电子电路进行模拟，从而验证电路设计的正确性和可行性。

1.2 核心功能

Proteus的核心功能包括：

• 原理图编辑器 ：用于绘制电路的逻辑连接图。
• PCB布局编辑器 ：将原理图转换为实际的印刷电路板设计。
• 模拟器 ：支持SPICE（Simulation Program with Integrated Circuit Emphasis）仿真技术，允许用户在没有实体电路的情况下测试电路的功能。
• 微控制器仿真 ：通过集成的微控制器模型来模拟代码运行情况，与硬件电路互动。
• 信号分析工具 ：包括示波器、计数器、逻辑分析仪等，用于分析电路的性能。

1.3 设计流程概览

使用Proteus进行设计的基本流程分为以下几个步骤：

1. 需求分析 ：明确电路设计的目标和需求。
2. 原理图绘制 ：利用软件绘制电路的逻辑连接图。
3. 仿真测试 ：在模拟环境中测试电路的性能和功能。
4. PCB设计 ：将原理图转换成PCB布线图，并进行设计规则检查。
5. 实际测试 ：如果需要，制作实体电路板进行最终测试验证。

通过以上步骤，设计者可以借助Proteus软件实现电子产品的快速原型制作和高效测试。在后续章节中，我们将深入探讨Proteus软件的更多高级应用和具体操作技巧。

2. 常用电子元件使用方法

2.1 基本元件应用技巧

2.1.1 电阻、电容的基本应用

电阻和电容是构建电子电路中最基本的元件，它们在电路中扮演着至关重要的角色。理解它们的功能和如何正确应用是电子工程师必备的基础知识。

在电路设计中，电阻主要用来限制电流的流动。例如，在一个简单的串联电路中，加入电阻可以降低电流，从而保护其他敏感元件不受过电流的损害。电阻的阻值、功率和精度都是选择时需要考虑的因素，这些特性决定了它们在特定应用中的表现和寿命。

电容则是一种存储电荷的元件，常用于过滤噪声、稳定电压或存储能量。电容的容量、耐压、以及温度系数是其关键参数。在电路中合理应用电容能够改善电路的动态响应，如在电源供电线路中加入适当的去耦电容，能够有效减少电源噪声对电路的干扰。

示例：在设计一个简单的LED闪烁电路时，一个合适的限流电阻可以保护LED不因过电流而烧毁，而一个恰当的电容可以用于稳定控制IC的供电电压，以保证电路的稳定运行。

graph LR
A[设计LED闪烁电路] --> B[选择限流电阻]
A --> C[选择去耦电容]
B --> D[保护LED]
C --> E[稳定控制IC供电]

2.1.2 二极管、三极管的选型与使用

二极管和三极管是构成复杂电路不可或缺的半导体元件。二极管允许电流单向流动，常用于整流、电压稳定或作为开关使用。三极管则作为电流的放大器，它的基极电流可以控制集电极和发射极之间的电流流动，是构建放大器、开关和振荡器电路的核心元件。

二极管的选择主要考虑其最大反向电压、正向电流、反向恢复时间和正向压降。而三极管的选择需要考虑其集电极电流、集电极-发射极电压、功率耗散、和直流放大系数等参数。

例如，在设计一个简单的电源整流电路时，选择适当的二极管至关重要，它必须能够承受电路中的最高反向电压，并能处理在峰值条件下的正向电流。在制作放大器电路时，三极管的直流放大系数和集电极电流的限制需要仔细考虑，以确保电路可以正常工作且不会因过载而损坏。

2.2 集成电路的实用方法

2.2.1 常见集成运放的应用场景

集成运算放大器（简称运放）是模拟电路设计中不可或缺的组件之一。它具有高增益、高输入阻抗和低输出阻抗的特点，可用于构建放大器、比较器、滤波器等电路。

在实际应用中，运放可用作电压放大器，通过适当的电阻网络，可以实现信号的放大或者衰减。另外，运放也可作为比较器使用，将两个模拟信号进行比较，输出高或低电平信号。在滤波器的设计中，运放可用于搭建不同类型的有源滤波器，比如低通、高通、带通或带阻滤波器，用于信号的频域处理。

例如，在一个音频放大器电路中，运放可以设计为一个电压跟随器（缓冲器），以提供高输入阻抗和低输出阻抗，从而最大限度地减少对前级信号源的影响。

2.2.2 数字逻辑门电路的设计思路

数字逻辑门电路是数字电路设计的基石，常见的逻辑门包括AND、OR、NOT、NAND、NOR、XOR、XNOR等。这些门电路能够实现基本的逻辑运算，组合起来可以构建更为复杂的逻辑功能。

设计逻辑门电路时，首先要明确电路的逻辑功能需求，之后选择合适的逻辑门进行电路连接。在设计过程中需要注意的是，为了提高电路的稳定性和抗干扰能力，要尽量减少电路的逻辑门数量，并合理安排信号的传播路径。

例如，一个简单的2位二进制加法器可以使用四输入AND门和三输入OR门来实现。设计时需要注意合理安排输入输出端口的位置，确保电路的整洁和信号传递的清晰。

2.3 特殊元件介绍

2.3.1 传感器和执行器的工作原理

传感器是用于检测外部环境参数（如温度、湿度、压力、光线等）并将其转换为可用电信号的设备。而执行器则是将电信号转换为物理动作的装置，如电机、继电器、伺服系统等。这两类元件在自动化和控制系统中有着广泛的应用。

传感器可以分为模拟和数字两种类型。模拟传感器通常输出连续变化的模拟信号，而数字传感器则输出二进制的数字信号，如通过I2C或SPI总线传输。

执行器方面，电机可以通过电压或电流的变化驱动，实现转动或直线运动，它们通常需要通过驱动电路进行控制。继电器则利用小电流控制大电流的开关，广泛应用于隔离控制和信号转换。

例如，温度传感器可以用于监测环境温度，并通过模拟-数字转换器（ADC）将模拟信号转换为数字信号，以便微控制器读取和处理。一个伺服电机可以作为执行器，由微控制器通过PWM信号控制其精确的角度位置。

2.3.2 通信接口元件如RS232、USB等的集成方法

RS232和USB是常见的计算机与外围设备之间的通信接口。RS232是一种串行通信标准，广泛用于低速数据传输。USB接口则提供了更快的数据传输速度以及即插即用的便利性，是目前最普遍的接口标准之一。

集成RS232接口通常需要一个RS232驱动芯片，用以实现电平转换和信号的发送与接收。而在USB接口的集成中，需要考虑USB协议的实现、电压调节、以及数据传输速率的匹配。

例如，一个需要与计算机通信的测量设备，可以通过一个RS232转TTL模块将信号转换为TTL电平，进而与计算机串口通信。对于需要快速传输数据的场合，如图像采集设备，则可能需要集成USB 3.0接口，以提供足够的带宽进行高速数据传输。

在设计这些通信接口时，元件的选择和布局布线都需要特别注意。例如，在USB设计中，需要合理布局高速信号线，避免由于电路板走线不当造成的信号干扰和数据传输错误。

graph LR
A[设计通信接口电路] --> B[RS232通信]
A --> C[USB接口集成]
B --> D[选择RS232芯片]
B --> E[电平转换实现]
C --> F[USB协议实现]
C --> G[数据速率匹配]

3. 电路设计和构建

3.1 设计理念与步骤概述

3.1.1 电路设计前的准备工作

在开始电路设计之前，了解项目的背景和需求是至关重要的。这一阶段的工作包括需求分析、电路功能定义、以及确定电路的类型（如模拟、数字、混合信号电路等）。准备工作还包括收集相关的技术资料，如元件的规格书、应用笔记、现有的设计方案以及相关的标准规范。在具备了充分的背景知识和资料准备后，接下来就可以开始草拟电路原理图了。

3.1.2 从原理图到PCB布线的转换

原理图的设计是电路设计的核心环节，它需要准确反映电路的连接关系。在Proteus中绘制原理图需要熟悉元件的符号表示和电路的工作原理。设计完成后，接下来的步骤就是进行PCB布局和布线。这一步骤需要考虑到布线的规则、信号的完整性和电磁兼容（EMC）的要求。在Proteus中，可以利用其内置的PCB设计工具来完成从原理图到PCB的转换，这一过程需要对设计规则检查（DRC）进行仔细分析和优化。

3.1.3 代码块：Proteus中原理图设计的步骤

步骤1: 打开Proteus软件，选择“新建项目”。
步骤2: 从元件库中选择所需元件并放置到设计区域。
步骤3: 使用鼠标拖拽连接元件，绘制电路连接。
步骤4: 双击元件或连接线进行属性设置，如阻值、电源类型等。
步骤5: 完成原理图设计后，点击“文件”->“打印原理图”。
步骤6: 设计完成后，点击“转换”->“转换原理图到PCB”。
步骤7: 在PCB布局编辑器中进行布线，完成设计。

3.2 软件中的设计工具运用

3.2.1 Proteus元件库的使用与管理

Proteus提供了一个庞大的元件库，设计者可以从中选择所需的元件。为了提高设计效率，元件库的管理和使用是十分关键的。Proteus允许用户创建自己的元件库或对现有库进行编辑，以满足特定的设计需求。管理库时，可以添加元件，修改元件参数，甚至绘制新的封装。此外，还可以使用库管理器来导入或导出元件库文件，方便团队协作和知识共享。

3.2.2 设计规则检查（DRC）和布局优化

在电路设计中，确保设计满足所有的设计规则是非常重要的。设计规则检查（Design Rule Check, DRC）可以检测出违反规则的错误，如布线间距离不足、元件引脚焊接短路等问题。在Proteus中，可以通过运行DRC来检查设计，并根据反馈进行相应的调整和优化。布局优化是PCB设计中的一项重要工作，它影响电路的性能和可靠性。良好的布局可以减少信号干扰，提高电路的抗干扰能力，甚至还可以减小电路板的面积和成本。

3.3 设计案例分析

3.3.1 电源电路的设计与仿真

电源电路是电子系统的基础，其稳定性直接影响到整个系统的性能。在Proteus中设计和仿真电源电路时，首先要考虑的是电源的类型（如线性稳压、开关电源等），接着是确定所需输出的电压和电流。设计完成后，可以使用仿真功能来验证电源电路的性能，如输出电压的稳定度、负载调整率、纹波大小等。仿真结果可以帮助设计者发现电路设计上的不足，并进行改进。

3.3.2 模拟信号处理电路的构建与测试

模拟信号处理电路在各种传感器、音频设备以及通信系统中都有广泛的应用。设计时需要考虑信号的放大、滤波、调制解调等功能。在Proteus中，设计者可以利用软件提供的各种模拟器件，如运算放大器、模拟开关、AD/DA转换器等来构建电路。通过模拟仿真，可以测试电路对信号的处理能力，如放大倍数、带宽、信噪比等参数。此外，还可以通过改变电路参数来优化性能，例如调整反馈电阻的大小来改变放大倍数。

以上是对第三章内容的详细解读。第三章主要介绍了电路设计和构建的基本流程和技巧，从设计理念到PCB布局优化，并通过案例分析展示了在Proteus软件中的应用。设计工具的使用、元件库管理、DRC检查、电路仿真都是确保设计质量和效率的重要环节。通过具体的实践案例，本章帮助读者理解和掌握Proteus软件在电路设计和构建中的应用。

4. 电路仿真操作流程

在本章节中，我们将深入探讨如何在Proteus环境中搭建仿真环境，以及进行电路测试和分析的详细步骤。我们会介绍环境配置、仿真元件的添加、仿真参数的配置、问题诊断与电路性能优化的技巧。

4.1 仿真环境的搭建

在实际的电路设计过程中，仿真环境的搭建是至关重要的第一步。仿真环境需要准确反映实际电路的工作状态，从而为后续的设计验证提供可靠的基础。

4.1.1 环境配置及仿真软件安装

首先，需要为Proteus软件安装进行适当的环境配置。这包括操作系统的选择、计算机硬件性能的评估、以及软件与驱动程序的安装。对于Proteus而言，推荐的最低配置为：

• 操作系统：Windows 10，32位或64位
• CPU：至少为双核处理器，主频1GHz以上
• 内存：至少2GB RAM，推荐使用4GB或更高
• 显卡：集成显卡即可，但需要支持DirectX 9.0c
• 存储空间：至少需要2GB的可用硬盘空间
• 安装程序：.NET Framework 3.5或更高版本

安装Proteus之前，确保计算机满足以上配置要求。在安装过程中，选择典型的安装选项，并按照安装向导的提示完成软件的安装。安装完成后，从开始菜单启动Proteus程序，并进行环境的初步设置。

4.1.2 仿真元件的添加与属性设置

仿真环境搭建好后，接下来是添加仿真元件并设置其属性。Proteus拥有一个庞大的元件库，可以模拟各种各样的电子元件。要添加元件，可以按照以下步骤操作：

1. 打开Proteus软件，进入设计界面。
2. 在库浏览器中找到需要的元件，双击它将其添加到原理图工作区域。
3. 选中添加的元件，然后在属性窗口中设置元件的各种参数。

这里以一个电阻为例：

- 选择电阻库（RESISTOR）。
- 双击任意一个电阻元件添加到设计区域。
- 在属性窗口中设置电阻值（例如：1000欧姆）。

在属性窗口中，还可以设置元件的模型参数、温度系数、公差等信息，以模拟实际条件下的元件表现。

4.2 仿真测试与分析

一旦仿真环境和原理图准备就绪，接下来就是进行仿真测试与分析。这一步骤的目的是验证电路设计是否满足设计要求，同时发现可能存在的问题。

4.2.1 仿真参数的配置与执行

在进行仿真之前，需要配置适当的仿真参数。Proteus提供了多种仿真模式，例如DC Operating Point Analysis、AC Frequency Analysis和Transient Analysis等。根据需要选择合适的仿真类型：

1. 打开仿真配置界面。
2. 选择合适的仿真模式，例如瞬态分析（Transient Analysis）。
3. 配置仿真的起始时间、结束时间、以及采样间隔等参数。

通过以下示例代码展示瞬态分析的参数配置过程：

- 选择仿真工具栏中的“Preset simulation configurations”。
- 选择“Transient Analysis”。
- 在弹出的对话框中设置仿真开始时间为0s，结束时间为1ms，采样间隔为1us。

执行仿真后，Proteus将运行模拟并产生结果。

4.2.2 信号波形的观察与数据分析

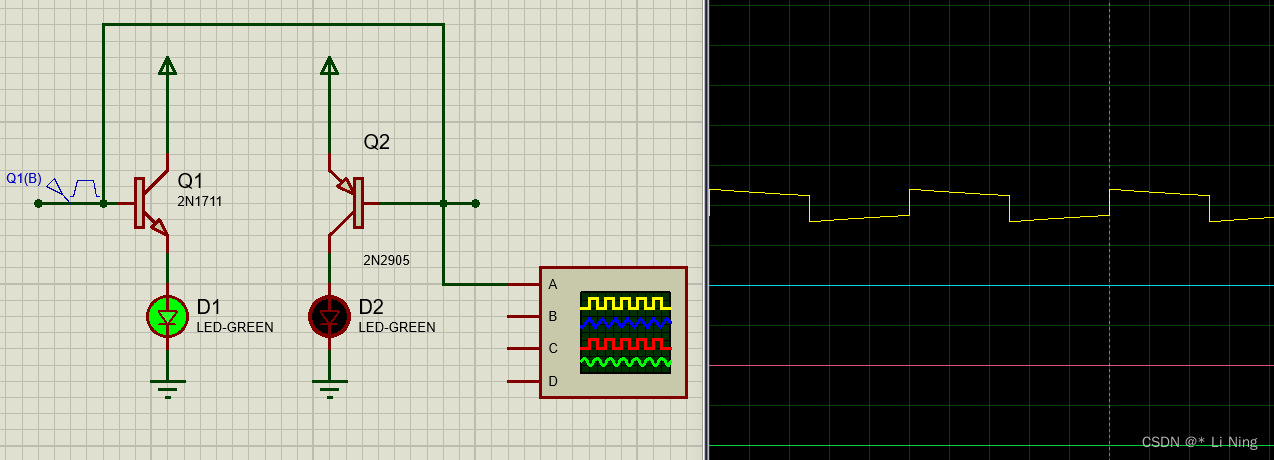

仿真结果可以通过Proteus内置的虚拟示波器（VSM）观察波形。VSM允许用户查看电路中任何节点的电压、电流波形，以及各种信号的频率和相位信息。

1. 在设计界面添加虚拟示波器组件。
2. 连接示波器探头到感兴趣的电路节点。
3. 启动仿真后，打开示波器查看波形。

通过以下代码展示如何在Proteus中添加和配置虚拟示波器来观察信号：

- 使用快捷键“V”或从元件库中选择示波器（SCOPE）。
- 将示波器的输入引脚连接到电路节点。
- 双击示波器打开设置窗口，设置波形的横纵坐标等参数。
- 启动仿真，观察波形变化。

4.3 问题诊断与解决

在仿真过程中，可能会遇到电路功能不符合预期的情况。因此，进行问题诊断和解决是确保电路正确工作的重要环节。

4.3.1 常见仿真问题的排查方法

当仿真结果不符合预期时，需要逐步排查问题。排查方法包括：

1. 检查原理图中元件是否正确放置，引脚是否正确连接。
2. 核对元件属性设置是否符合设计要求。
3. 检查电源和地线连接是否正确，是否有遗漏。
4. 通过仿真软件提供的错误检测功能，检查是否有错误或警告信息。
5. 使用虚拟示波器、电压表等工具来监控关键节点的信号。

4.3.2 电路性能优化的技巧

性能优化通常包括减少电路噪声、增强信号稳定性、减少功耗等方面。以下是一些优化技巧：

1. 对于信号完整性问题，可以通过添加去耦电容来减少噪声。
2. 为提高电路稳定性，可以使用稳定性更好的电源或增加反馈电路。
3. 通过使用节能模式或者降低电路工作频率来减少功耗。

在优化过程中，需要根据电路设计的具体情况，选择合适的优化方法。

graph LR
A[开始仿真] --> B[配置仿真参数]
B --> C[执行仿真]
C --> D[观察波形]
D --> E[分析波形]
E -->|发现问题| F[问题诊断]
F --> G[优化电路设计]
G --> H[重新执行仿真]
H --> I[确认电路性能]
I -->|符合要求| J[电路优化成功]
I -->|不符合要求| F[问题诊断]

通过上述分析与优化流程，可以系统地对电路进行仿真测试，并有效解决问题，达到电路设计的目标。

5. 微控制器编程与仿真

5.1 微控制器编程基础

5.1.1 编程语言与开发环境的搭建

微控制器编程是电子工程师必备的技能之一。在开始微控制器编程之前，我们首先需要选择合适的编程语言。通常，嵌入式开发中使用的是C语言和汇编语言，其中C语言因其高效、灵活且易于移植而被广泛应用。针对特定微控制器的开发，还需使用相应的开发环境和编译器，如Keil、IAR、MPLAB等。

开发环境的搭建是编程开始的第一步。以C语言为例，以MPLAB X IDE作为开发环境的搭建过程如下：

1. 下载并安装 ：访问Microchip官方网站，下载MPLAB X IDE。
2. 安装插件 ：根据需要安装MPLAB XC编译器（支持C语言）。
3. 创建项目 ：启动MPLAB X IDE，新建项目，选择对应的微控制器型号和编译器。
4. 配置项目属性 ：设置芯片配置、编译器优化等级等。
5. 编写代码 ：使用编辑器编写C语言源代码。
6. 编译代码 ：点击编译按钮，检查代码中是否有语法错误。
7. 下载程序 ：将编译生成的Hex文件下载到微控制器中。

5.1.2 程序的编写、编译与下载

编写程序是微控制器编程中的核心环节。以下是一个简单的微控制器程序示例，实现LED闪烁的功能：

#include <xc.h>  // 包含Microchip的头文件

#define _XTAL_FREQ 4000000  // 定义晶振频率

void delay(unsigned int ms) {
    __delay_ms(ms);
}

int main(void) {
    TRISC0 = 0;  // 设置RC0为输出
    while(1) {
        PORTC0 = 1;  // 点亮LED
        delay(1000);  // 延时1秒
        PORTC0 = 0;  // 熄灭LED
        delay(1000);  // 延时1秒
    }
}

在编写完代码后，需要进行编译。编译是一个将源代码转换为可执行机器代码的过程。编译器会检查源代码中是否有语法错误，如果编译成功，则会生成一个可以在微控制器上运行的Hex文件。

下载程序是将编译好的Hex文件写入微控制器的存储器中。通常使用ICD（In Circuit Debugger）或者编程器通过SPI、I2C等接口将程序下载到微控制器中。在MPLAB X IDE中，可以通过点击“Programmer to Chip”按钮来下载程序。

5.2 Proteus中的微控制器仿真

5.2.1 微控制器模型的选择与使用

在Proteus中进行微控制器仿真之前，首先需要选择正确的微控制器模型。Proteus提供了丰富的微控制器模型供用户选择，涵盖了多种流行的微控制器系列，比如8051、PIC、AVR、ARM等。

选择微控制器模型的步骤如下：

1. 打开Proteus软件，新建一个项目。
2. 在组件库中搜索并选择你需要的微控制器型号。
3. 将选中的微控制器拖拽到设计区域，放置在合适的位置。

在放置微控制器时，需要注意以下几点：

• 确保微控制器的引脚与电路其他部分正确连接。
• 设置微控制器的属性，如晶振频率等。
• 配置微控制器的电源和地线。

5.2.2 软件与硬件的联合仿真方法

在Proteus中进行软件与硬件联合仿真的关键在于使用微控制器的模型，并将编译好的Hex文件加载到模型中。这样，就可以在Proteus中观察微控制器控制电路运行的仿真效果。

进行联合仿真的步骤包括：

1. 编写程序 ：使用适合微控制器的开发环境编写程序。
2. 编译程序 ：编译程序并生成Hex文件。
3. 配置微控制器模型 ：在Proteus中双击微控制器模型，打开属性窗口。
4. 加载Hex文件 ：在属性窗口中，找到“Program File”选项，并加载之前生成的Hex文件。
5. 运行仿真 ：配置好微控制器后，点击运行按钮开始仿真。
6. 观察仿真结果 ：观察电路中LED灯、LCD显示等是否按预期工作。

在仿真过程中，还可以通过虚拟示波器、逻辑分析仪等工具观察和分析微控制器的输出信号，从而对电路进行调试。

5.3 实践案例：项目实现

5.3.1 一个简单微控制器项目的规划与仿真

为了加深理解，我们通过一个简单项目来实践上述的知识。假设我们要设计一个温度报警器，当温度超过设定阈值时，蜂鸣器会发出报警声。

项目规划步骤：

1. 需求分析 ：温度超过设定阈值时蜂鸣器报警。
2. 电路设计 ：选用合适的温度传感器（如LM35）、微控制器（如PIC16F877A）和蜂鸣器。
3. 编写程序 ：编写程序来读取温度传感器的数据，并判断是否超过阈值，如果超过，则控制蜂鸣器报警。

程序编写示例：

#include <xc.h>

// 假设PORTB的低四位连接LM35传感器，RB0为最低位
// PORTC的最低位连接蜂鸣器
// 阈值设定为2.5V，对应温度值为25摄氏度

#define THRESHOLD 2.5

void delay(unsigned int ms) {
    __delay_ms(ms);
}

int main(void) {
    float temperature;
    TRISB = 0;  // 设置PORTB为输入
    TRISC0 = 0; // 设置PORTC0为输出
    while(1) {
        // 假设模拟到数字转换部分已实现，此处直接读取
        temperature = readTemperature(); // 自定义函数，读取温度值
        if (temperature > THRESHOLD) {
            PORTC0 = 1; // 温度过高，打开蜂鸣器
        } else {
            PORTC0 = 0; // 温度正常，关闭蜂鸣器
        }
        delay(1000); // 延时1秒
    }
}

5.3.2 项目调试与性能评估

在完成仿真后，通常需要对项目进行调试和性能评估。调试是确保电路按照预期工作的必要步骤。在Proteus仿真中，调试主要是通过观察电路的响应、修改程序或电路设计来实现。

性能评估包括但不限于以下几点：

• 准确性 ：评估温度传感器读数的准确度和蜂鸣器的响应是否及时准确。
• 稳定性 ：长期运行项目，观察是否稳定工作，是否存在资源泄露或内存溢出等问题。
• 效率 ：评估程序运行效率，分析代码执行时间和资源消耗情况。

在Proteus仿真环境中，可以通过修改仿真参数、添加虚拟测量设备等方法，评估和优化项目性能。对于微控制器编程的项目，还可以通过代码覆盖率分析、静态代码分析工具等手段进一步提升代码质量。

6. 虚拟原型测试概念与应用

6.1 虚拟原型测试的重要性

虚拟原型测试通过软件模拟代替传统的实物测试阶段，它允许设计者在制造物理原型之前发现并修正潜在的错误和问题。这一方法在成本、时间和资源管理方面都显示出显著优势。

6.1.1 与实物测试的对比优势

虚拟原型测试在成本上比实物测试更具优势。创建一个实物原型可能需要购买元件、组装元件、制造PCB，以及耗材和人工成本。而虚拟原型测试在这些方面几乎为零成本。时间效率也是虚拟原型测试的一大优势。对于那些需要迭代设计和快速反馈的项目，虚拟测试可以快速完成多个测试周期，显著加快产品上市时间。此外，虚拟原型测试允许在设计阶段初期就发现问题，这可以避免在后期可能产生更高成本的错误修正。

6.1.2 测试数据的精确性与可重复性

虚拟原型测试的一个关键优点是其提供的测试数据的精确性和可重复性。在虚拟环境中，测试条件可以被精确地设定和复现，确保了测试结果的一致性和可靠性。这在实物测试中是很难实现的，因为外部环境条件（如温度、湿度等）都可能影响测试结果。利用虚拟原型，设计者可以进行成百上千次的测试，每次都保持同样的条件，这不仅提高了测试效率，也极大程度上保证了测试结果的质量。

6.2 虚拟原型测试流程

虚拟原型测试流程包括了测试场景的搭建、配置以及测试用例的设计与执行。

6.2.1 测试场景的搭建与配置

要开始进行虚拟原型测试，首先需要在相应的软件中搭建测试场景。这涉及到创建或导入电路设计，配置测试仪器，设置参数，以及定义测试环境。这一阶段的工作确保了测试的条件尽可能接近最终的使用环境。场景搭建的精确程度直接影响到测试结果的准确性和可靠性。

6.2.2 测试用例的设计与执行

设计测试用例是虚拟原型测试中极为重要的一环。一个测试用例包括了特定的输入条件、预期输出以及测试结果的验证标准。在虚拟原型测试中，设计者可以针对不同的功能、性能和异常情况设计测试用例。执行测试用例后，软件可以提供关于电路表现的详尽报告和分析，从而帮助设计者评估电路在特定情况下的工作情况。

6.3 测试案例分析与总结

通过分析实际的测试案例，我们可以更深入地理解虚拟原型测试在实际电路设计中的应用与优势。

6.3.1 一个复杂电路的测试案例分析

假设我们要测试一个具有多个反馈回路和信号处理功能的复杂电路。在虚拟环境中，我们可以设置特定的输入信号，并观察电路在不同频率、不同负载条件下的性能表现。测试可以包括信号的增益、带宽、噪声水平以及电源抑制比（PSRR）等关键参数。通过在虚拟环境中反复测试，我们可以在物理原型制造之前对电路进行优化，从而提高最终产品的性能。

6.3.2 测试结果的评估与优化建议

在测试完成后，设计者需要评估所有测试用例的结果。如果测试中发现问题，就需要回到电路设计阶段进行修正。设计者可以根据测试反馈进行电路参数的调整，或是优化电路结构。虚拟原型测试能够提供的不仅仅是简单的“通过”或“失败”的结论，而是丰富的数据分析，帮助设计者深入理解电路的行为，并据此提出优化建议。通过这种迭代的测试与优化过程，可以显著提高电路的最终性能和可靠性。

在本章节中，我们讨论了虚拟原型测试的关键概念和应用，以及如何在实际的电路设计中实施。下一章节，我们将探索提供给IT专业人员的学习资源，以及如何利用这些资源加速自身的学习和项目开发。
