探索Android 2.3.4 SurfaceFlinger源码：图形系统深入剖析

本文还有配套的精品资源，点击获取

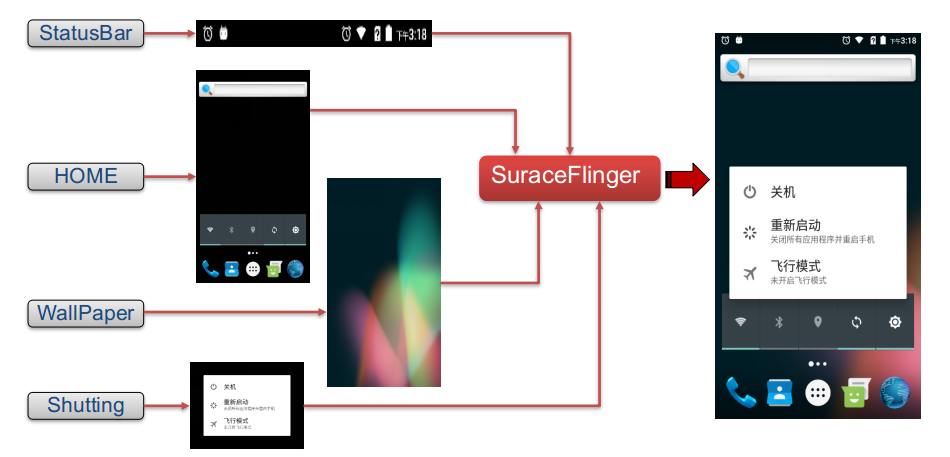

简介：SurfaceFlinger是Android系统中负责屏幕图层合成和图形渲染的组件，在Android 2.3.4版本中，其源码揭示了Android图形系统的核心工作原理。本简介详细介绍了SurfaceFlinger的主要功能，包括图层合成、硬件加速、帧率控制、透明度与效果处理、Z轴管理、触摸事件转发、低功耗模式以及窗口管理。通过研究这些技术细节，开发者能够提升应用性能、优化用户体验，并为系统级改进提供支持。

1. 图层合成技术细节

在现代图形处理中，图层合成扮演着核心角色，它将多个视觉元素合并为单一的、完整的场景输出。本章将深入探讨图层合成的基础技术细节，为后续章节中涉及的硬件加速和渲染技术奠定基础。

1.1 图层合成的概念

图层合成是一个将多个图层（Layer）通过特定算法组合成最终图像的过程。每个图层可以包含不同的图像信息，例如，一个图层可能包含背景，另一个包含前景对象，再一个包含文字等。

1.2 合成技术的类型

图层合成技术可以分为几种类型，包括但不限于：

• Alpha混合 ：根据像素的Alpha值（透明度）决定当前图层颜色与下层颜色的混合比例。
• Premultiplied Alpha ：预乘Alpha值在渲染前就将颜色值与Alpha值相乘，可以提高渲染速度，但也可能损失颜色精度。
• Porter-Duff规则 ：定义了一系列混合图层的方法，比如：source-over, destination-in等。

理解这些基本技术细节对于优化图层合成性能至关重要，尤其是在移动设备这样资源受限的平台上。

接下来的章节将探讨硬件加速如何利用这些图层合成技术来提升性能，以及如何与OpenGL ES等图形API交互。

2. 硬件加速实现与OpenGL ES交互

2.1 硬件加速基础

2.1.1 硬件加速原理概述

硬件加速是一种利用特定的硬件资源来加速计算过程的技术，它能够显著提高图形处理的效率。在移动设备和嵌入式系统中，GPU（图形处理单元）是实现硬件加速的关键组件。与CPU相比，GPU拥有更高的并行计算能力，能够同时处理成百上千的图形渲染任务，从而大幅缩短渲染时间。

硬件加速的原理主要基于图形管线（Graphics Pipeline），这个管线被分为多个阶段，每个阶段都有专门的处理单元。当应用程序需要渲染图形时，图形命令和数据首先被发送到GPU，然后按照管线的顺序被处理。每个阶段完成后，数据被传递到下一个阶段，直到最终渲染结果在屏幕上显示。

2.1.2 OpenGL ES的角色和优势

OpenGL ES（Open Graphics Library for Embedded Systems）是OpenGL的移动端版本，专为移动设备和嵌入式系统设计。它是一种跨平台的API（应用程序接口），用于渲染2D和3D矢量图形。

OpenGL ES的优势在于：
- 跨平台性 ：它可以在不同的移动设备和操作系统上运行，这意味着开发者可以编写一次代码，就能在多种设备上运行。
- 性能 ：与软件渲染相比，OpenGL ES允许直接使用GPU的硬件加速功能，提供更高的渲染效率和流畅的动画。
- 标准化 ：由于其标准化的API，开发者可以使用大量现成的图形渲染工具和技术，减少从零开始开发的需求。

在移动设备上实现硬件加速的一个重要方面是与SurfaceFlinger的集成，SurfaceFlinger是Android系统中的一个合成器，负责屏幕显示的最后阶段，将所有视图层混合成最终的显示输出。

2.2 OpenGL ES与SurfaceFlinger的集成

2.2.1 初始化OpenGL ES环境

为了使用OpenGL ES进行图形渲染，开发者必须首先正确初始化OpenGL ES环境。初始化过程包括配置OpenGL ES环境，加载必要的库和驱动，以及创建渲染的上下文。以下是初始化的基本步骤：

1. 加载OpenGL ES库。
2. 创建一个OpenGL ES的上下文（EGLContext）。
3. 创建一个渲染表面（EGLSurface），通常与屏幕的分辨率相匹配。
4. 将渲染表面与上下文关联起来。

初始化代码示例：

// 加载OpenGL ES库
System.loadLibrary("my_opengl_es_app");

// 创建OpenGL ES上下文
EGLContext eglContext = eglCreateContext(eglDisplay, eglConfig, EGL_NO_CONTEXT, attribList);

// 创建渲染表面
EGLSurface eglSurface = eglCreateWindowSurface(eglDisplay, eglConfig, surface, null);

// 绑定上下文与渲染表面
eglMakeCurrent(eglDisplay, eglSurface, eglSurface, eglContext);

在代码中， eglCreateContext 和 eglCreateWindowSurface 分别用于创建OpenGL ES的上下文和渲染表面。 eglMakeCurrent 函数用于将上下文与当前渲染表面关联，这样后续的渲染操作都会在该表面上执行。

2.2.2 OpenGL ES渲染管线配置

在OpenGL ES中，渲染管线（Rendering Pipeline）是处理图形数据的通道，包括顶点处理、光栅化、片元处理等阶段。正确配置渲染管线是实现高质量图形输出的关键。

配置渲染管线的过程包括：
- 设置视图矩阵、投影矩阵以及模型矩阵等，这些矩阵用于变换坐标系。
- 配置顶点着色器和片元着色器，它们是运行在GPU上用于处理顶点数据和片元数据的程序。
- 启用顶点属性数组和索引缓冲区，它们分别用于存储顶点数据和索引信息。
- 执行绘制命令，如 glDrawElements 或 glDrawArrays 。

以下是一个简单的顶点着色器和片元着色器的例子：

// 顶点着色器代码
attribute vec4 position;
void main() {
    gl_Position = position;
}

// 片元着色器代码
precision mediump float;
void main() {
    gl_FragColor = vec4(1.0, 1.0, 1.0, 1.0); // 白色片元
}

在实际应用中，开发者需要根据具体需求编写相应的着色器代码，配置合适的渲染状态，然后进行渲染。通过这种方式，开发者可以实现从简单的颜色填充到复杂的光照和材质处理的任何图形效果。

至此，我们已经探讨了硬件加速的基础，以及OpenGL ES环境的初始化和渲染管线的配置。在接下来的章节中，我们将深入探讨帧率控制与VSYNC信号，以及如何利用OpenGL ES实现更高级的视觉效果处理。

3. 帧率控制与VSYNC信号

3.1 帧率控制策略

帧率控制是图形渲染中一个至关重要的方面，尤其是在移动设备上，它影响到用户体验以及设备的电池续航。

3.1.1 帧率控制的重要性

帧率，即每秒传输帧数（Frames Per Second, FPS），直接关系到动画的流畅性和用户交互的反应速度。高帧率能够使动画看起来更加平滑，并能提高游戏或者任何动态应用的响应速度。但同时，高帧率也意味着更高的功耗和计算负载。因此，在保持良好用户体验的同时，控制合适的帧率以节约资源，是软件工程师和系统设计师需要权衡的关键点。

3.1.2 实现帧率控制的方法

要实现帧率控制，通常可以采用以下几种方法：

1. 动态调整渲染分辨率 ：当系统检测到设备负载较高时，可以动态降低渲染分辨率以减少计算量，从而降低功耗和提升性能。

2. 使用异步渲染 ：将渲染操作放到单独的线程或进程中，以避免阻塞主UI线程，保证用户界面的流畅性。

3. 合理安排渲染时机 ：借助VSYNC信号同步渲染时机，减少丢帧和卡顿现象。

3.2 VSYNC信号的作用

3.2.1 VSYNC信号基本概念

VSYNC（Vertical Synchronization）信号是一种同步信号，用于确保显示设备（如显示器或手机屏幕）的刷新周期与渲染帧的更新周期同步。这个信号可以防止画面撕裂（tearing）现象，即画面在显示器自上而下逐行扫描时被新的渲染帧覆盖，导致图像出现不连续的情况。

3.2.2 VSYNC驱动下的同步渲染

在VSYNC信号的驱动下，渲染操作被固定在一个确定的时间点执行，通常是屏幕刷新周期的开始。这使得每一帧的渲染与屏幕的刷新周期完全同步，能够提供最流畅的视觉体验。若渲染速度跟不上屏幕刷新率，就会发生丢帧现象；相反，如果渲染速度太快，则会产生等待时间，这两种情况都会导致资源浪费。

以下是Android中使用VSYNC的一个简单示例代码，展示如何在应用中利用VSYNC信号：

// 假设在Android应用中，使用Handler和 Choreographer 实现VSYNC同步渲染
Handler handler = new Handler();
Choreographer.getInstance().postFrameCallback(new Choreographer.FrameCallback() {
    @Override
    public void doFrame(long frameTimeNanos) {
        // 执行渲染操作
        renderFrame();

        // 请求下一帧的渲染回调
        handler.postAtTime(this, frameTimeNanos + (16L * 1000 * 1000)); // 16ms, ~60 FPS
    }
});

在这个示例中，我们使用了 Choreographer 来获取VSYNC信号，并在每一帧到来时执行渲染操作。这种方法可以确保我们的渲染操作尽可能地和屏幕刷新同步。在实际应用中，还需要处理触摸事件、动画更新等操作，这需要开发者在实现时仔细规划。

接下来，我们将探索透明度和视觉效果处理，这与帧率控制和VSYNC信号共同作用于提升用户界面的视觉体验。

4. 透明度和视觉效果处理

4.1 透明度合成机制

4.1.1 透明度合成原理

透明度合成，又称Alpha合成，是图形学中的一项重要技术，允许用户在不同图像层之间创建透明和半透明效果。这种合成方式让开发者可以构建层次丰富且视觉上更为吸引人的用户界面。透明度合成的核心概念是Alpha值，这是一个介于0到1之间的数值，0代表完全透明，1代表完全不透明。

透明度合成涉及的是像素级别的操作，其基本计算过程可以简化为以下公式：

C最终 = C前景 * A前景 + C背景 * (1 - A前景)

其中 C最终 是最终颜色， C前景 是前景层颜色， A前景 是前景层的Alpha值， C背景 是背景层颜色。

透明度合成需要在图形处理单元（GPU）中进行，以利用其并行处理能力。现代GPU提供了多种透明度合成模式，以适应不同的渲染需求。

4.1.2 实现透明度合成的API介绍

在OpenGL ES中，透明度合成主要通过设置渲染状态来控制。使用OpenGL ES的API，开发者可以定义如何将源（前景）像素与目标（背景）像素合并，通过调整混合方程来达到预期的透明度效果。

以下是一些关键的API及其功能：

• glEnable(GL_BLEND) ：启用混合模式。
• glBlendFunc(GLenum sfactor, GLenum dfactor) ：定义混合因子。
• glBlendEquation(GLenum mode) ：设置混合方程。

一个典型的使用示例代码如下：

// 启用混合模式
glEnable(GL_BLEND);

// 设置源因子为GL_SRC_ALPHA，目标因子为GL_ONE_MINUS_SRC_ALPHA
glBlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);

// 设置混合方程为GL_FUNC_ADD，用于添加源和目标颜色
glBlendEquation(GL_FUNC_ADD);

// 在渲染调用中使用以上设置来绘制透明图像
// 绘制代码...

在执行上述代码后，所有渲染调用会考虑源图像的Alpha值来实现透明效果。开发者需要根据具体的视觉效果需求，选择合适的混合因子和方程。

4.2 特殊视觉效果处理

4.2.1 图层特效添加与控制

在用户界面设计中，添加特殊视觉效果可以使应用更加生动和有吸引力。例如模糊、阴影、高光等效果经常被用于创建层次感和引导用户注意力。

在Android平台上，通过SurfaceFlinger可以实现一些特殊的视觉效果。使用RenderScript，开发者可以编写自定义的渲染脚本，在硬件加速下执行复杂的图像处理操作。

这里是一个使用RenderScript创建模糊效果的基本示例：

// 创建RenderScript对象
RenderScript rs = RenderScript.create(context);

// 创建输入输出的Allocation对象
Allocation in = Allocation.createFromBitmap(rs, inputBitmap);
Allocation out = Allocation.createFromBitmap(rs, outputBitmap);

// 执行模糊脚本
ScriptIntrinsicBlur blurScript = ScriptIntrinsicBlur.create(rs, Element.U8_4(rs));
blurScript.setRadius(10.0f); // 设置模糊半径
blurScript.setInput(in);
blurScript.forEach(out);

// 将结果传回主线程
out.copyTo(outputBitmap);

通过调整 setRadius 函数的参数，开发者能够控制模糊的程度。这种方法适用于实现模糊背景、动态模糊等视觉效果。

4.2.2 硬件加速下的效果优化技术

为了在硬件加速环境下实现更高效的视觉效果处理，需要考虑优化渲染性能。这包括减少绘制调用、使用合适的渲染目标以及正确管理图形资源等。

优化策略包括：

• 批处理渲染调用 ：将多个绘制操作组合成单次调用，减少CPU和GPU之间的通信开销。
• 使用纹理图集 ：将多个小图像合并为一张大纹理，通过纹理坐标来引用单个大纹理中的不同部分，以减少绘图调用。
• 避免过度绘制 ：在UI渲染中，避免绘制那些最终会被其他元素遮挡的部分。

这里是一个简单的示例展示如何通过代码优化技术来减少过度绘制：

// 在检测到屏幕布局变化时，确定是否需要更新视图
if (viewGroup.getWidth() != newWidth || viewGroup.getHeight() != newHeight) {
    // 只在实际需要时才重绘视图
    viewGroup.layout(0, 0, newWidth, newHeight);
    viewGroup.draw(canvas);
}

通过上述技术的实施，我们可以实现更为流畅和高效的渲染过程，进而提供更好的用户体验。

5. Z轴顺序管理与触摸事件转发

5.1 Z轴顺序的管理

5.1.1 Z轴顺序对视图层次的影响

在图形用户界面(GUI)设计中，Z轴顺序是一个至关重要的概念，它定义了视图在三维空间中的堆叠顺序。视图按照Z轴的值从低到高排列，决定了它们在屏幕上被显示的前后顺序。这种排序不仅影响用户的视觉体验，还直接影响着用户与界面的交互。例如，在一个拥有多个图层的应用中，处于最上层的图层会覆盖下面的图层，这在弹出窗口和悬浮按钮等UI元素中十分常见。

Z轴顺序的管理在设计复杂的交互式应用时尤其重要。开发者需要能够精确控制各个视图的Z值，以便为用户提供流畅的动画效果和直观的交互。Z值的管理不当，可能会造成意外的覆盖，或者用户在进行某些操作时无法正确地触发预期的响应，从而影响应用的可用性和用户体验。

5.1.2 管理Z轴顺序的算法与策略

管理Z轴顺序通常需要结合数据结构和算法。最常见的数据结构是Z-order曲线（也被称为Z-curve或者Morton曲线），它是一种空间填充曲线，能将多维数据映射到一维，便于在二维平面上排序。利用这种算法，可以有效管理视图的Z轴顺序，并优化覆盖和排序操作的性能。

• Z-order曲线 ：该曲线可以将二维坐标系统中的点编码成一维序列，从而实现快速的近邻搜索和Z轴排序。通过递归分割平面并为每个象限分配一个二进制位，可以将二维坐标映射到一维上。
• 使用Z-order曲线的策略 ：在插入或移动视图时，我们可以使用Z-order曲线的性质来更新视图的Z轴顺序。这意味着我们需要维护一个视图列表，并且每次视图移动时，我们更新这个列表。考虑到曲线的特性，如果视图移动并不频繁，那么重新计算Z值会是一个高效的操作。

管理Z轴顺序的算法和策略通常需要根据应用的具体需求进行定制。开发者需要在保证性能的前提下，设计出适合于特定场景的解决方案。

5.2 触摸事件的转发机制

5.2.1 触摸事件分发流程

在Android等多窗口和多视图的系统中，触摸事件的管理是保证用户界面流畅性和交互响应性的关键因素之一。触摸事件的分发机制遵循一种特定的流程，确保事件能够准确无误地传递给正确的视图。

• 事件捕获阶段 ：这是触摸事件分发的第一阶段，在这一阶段中，事件从根视图开始向子视图传递，直到找到目标视图。
• 事件目标阶段 ：一旦目标视图捕获到事件，它就会在这一阶段中进行处理。
• 事件冒泡阶段 ：如果目标视图没有完全消费事件（例如没有处理滚动等操作），事件将沿视图树向上冒泡，直到被处理或抵达根视图。

在实际的操作中，开发者可以重写事件处理方法来控制触摸事件的分发。这涉及到对ViewGroup和View类中的dispatchTouchEvent、onInterceptTouchEvent以及onTouchEvent方法的覆盖。

public boolean dispatchTouchEvent(MotionEvent event) {
    // 事件分发逻辑
    return super.dispatchTouchEvent(event);
}

public boolean onInterceptTouchEvent(MotionEvent event) {
    // 是否拦截事件
    return super.onInterceptTouchEvent(event);
}

public boolean onTouchEvent(MotionEvent event) {
    // 事件处理逻辑
    return super.onTouchEvent(event);
}

上述代码块展示了Android中如何控制触摸事件的分发。开发者需要理解各个方法的具体作用，并在合适的地方进行自定义以满足特定的交互逻辑。

5.2.2 触摸事件与图层响应关系

触摸事件的处理与图层的响应关系是一个复杂的领域。开发者需要对事件分发机制有深入理解，以便能够正确处理各种触摸事件并确保它们在视图层次结构中传递和消费的逻辑。

• 视图响应链 ：视图响应链是指一系列视图，它们按照Z轴顺序排布，并对触摸事件进行传递和处理。触摸事件首先从根视图开始，按照视图的Z轴顺序向下分发，直到找到能够处理该事件的视图或者被根视图消费。

• 处理与响应逻辑 ：在事件传递的过程中，每个视图都有一系列方法可以进行重写，比如onTouchEvent、onInterceptTouchEvent和dispatchTouchEvent。开发者必须合理使用这些方法，并准确设置视图的属性来控制事件流，以确保最佳的用户体验和应用性能。

开发者在实现自定义视图和处理复杂的用户交互时，需要对这些方法进行深入研究和实验，以便设计出既满足用户需求又高效执行的触摸事件处理机制。

以上就是本章的主要内容。在下一章中，我们将继续探讨低功耗模式渲染控制与协同，这是优化应用性能和电池使用效率的重要议题。

6. 低功耗模式渲染控制与协同

6.1 低功耗模式下的渲染策略

6.1.1 低功耗模式对渲染的影响

在移动设备中，低功耗模式是一种常见机制，旨在延长电池寿命，同时尽可能减少对用户体验的影响。在这一模式下，系统会降低CPU和GPU的频率，减少屏幕亮度，甚至关闭某些后台数据同步服务。对于图形渲染来说，这通常意味着对帧率的限制、屏幕刷新率的降低、以及可能的分辨率调整。

在这样的背景下，传统的渲染策略需要调整以适应这些限制。例如，如果系统实施了对帧率的限制，那么渲染系统就不能再无限制地生成高帧率画面，否则只会导致更高的能耗和可能的系统性能下降。

6.1.2 适应低功耗模式的渲染优化

为了适应低功耗模式，渲染优化策略需要考虑到如何在保持视觉质量的前提下降低能耗。这包括：

• 动态调整帧率 ：根据应用需求和设备能力动态调整应用程序的帧率，避免在用户不感知的快速移动或无交互时产生不必要的高帧率渲染。
• 选择性渲染 ：对于不发生变化的图层或者在视图中不可见的部分，可以降低其渲染频率或者完全省略渲染。
• 资源管理 ：优化纹理和缓存的管理，以减少内存使用和访问，避免不必要的能量消耗。
• 预测和调度 ：根据用户的使用习惯和设备能力，预测用户可能的操作，合理调度渲染任务，减少系统的响应时间和能耗。

6.2 窗口管理与SurfaceFlinger协作

6.2.1 窗口管理机制

窗口管理是操作系统负责的一项任务，它包括创建、销毁、移动、改变尺寸以及管理窗口在Z轴顺序中的位置等。这些操作直接影响到应用的视觉输出和系统性能。

在Android系统中，SurfaceFlinger扮演了窗口管理器的关键角色，负责屏幕上的图层合成。它将各个应用程序的图层输出合成到屏幕上，决定了每个窗口最终的视觉效果。SurfaceFlinger如何处理这些图层，直接关联到设备的性能和电池寿命。

6.2.2 SurfaceFlinger在窗口管理中的作用

SurfaceFlinger作为Android系统中的显示系统服务，其主要职责包括：

• 图层合成 ：在屏幕上将不同应用的图层按照Z轴顺序进行合成，确保正确性和高效的渲染。
• VSYNC同步 ：与VSYNC信号同步，使得渲染在正确的时序上进行，避免屏幕撕裂现象。
• 硬件加速 ：利用GPU等硬件加速资源来提升图层合成的效率。
• 电池优化 ：在保证视觉质量的前提下，通过智能决策减少渲染操作，以降低电池消耗。

低功耗模式下，SurfaceFlinger可能需要通过与窗口管理器更紧密的协同工作来实现上述功能。例如，对于不活跃的窗口，它可能会降低其渲染频率或者合并渲染任务以节约资源。同时，它还会根据当前的电源状况动态调整自己的行为，以达到最佳的能耗比。
