自制一个电子墨水屏日历，需要几步？

是能自动刷新位置、天气情况，还能随机播放2000多条毒鸡汤的那种。

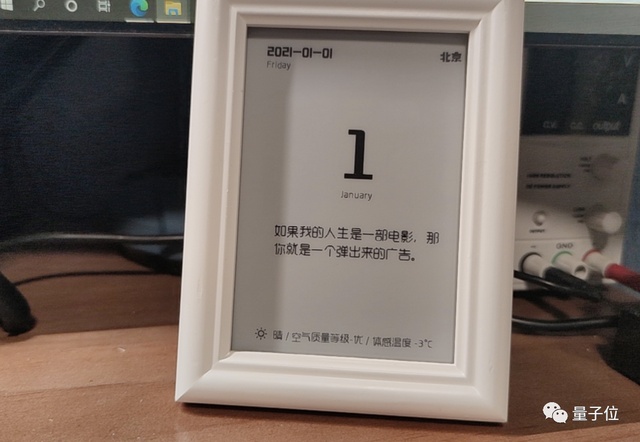

↑↑↑就像这样：如果我的人生是一部电影，那你就是一个弹出来的广告。每10分钟会刷新一条。

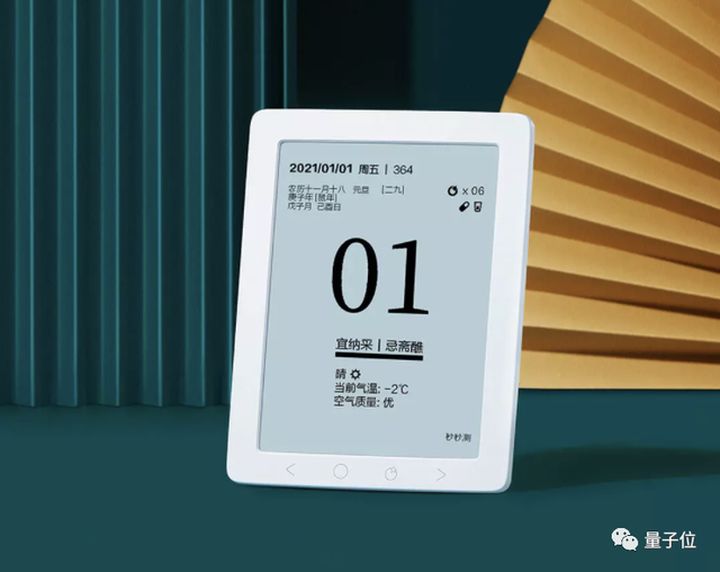

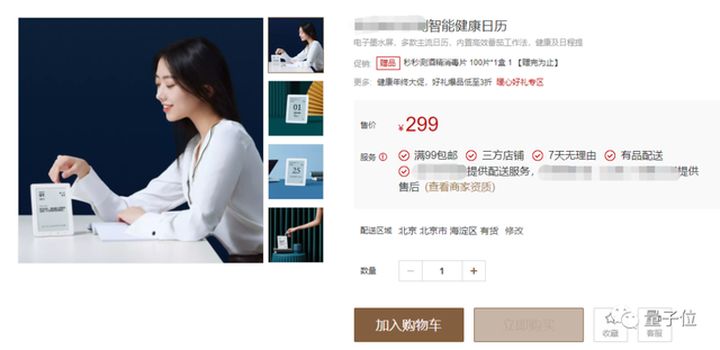

配上相框，相比于网购平台上售价299元的这一款，你觉得能打几分？

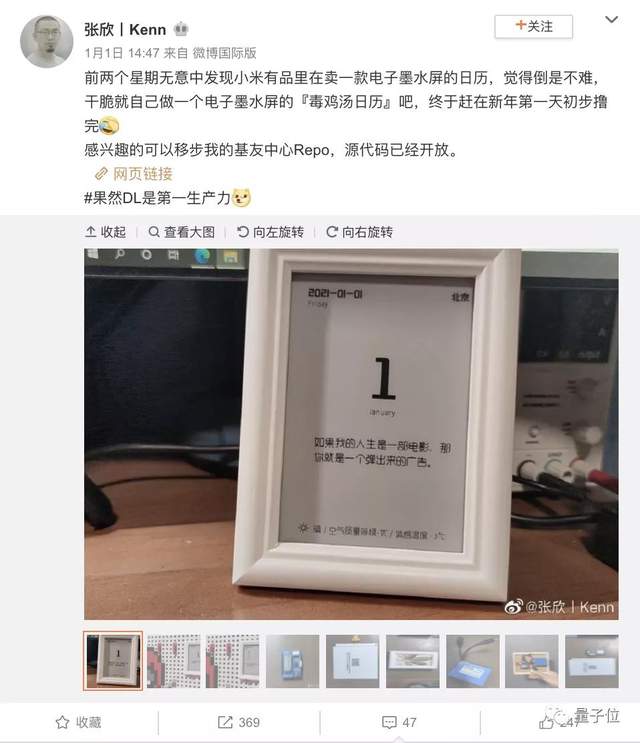

这样的一款新“产品”，来自微博博主@张欣 | Kenn。

并且，他还把制作方法开源了。

不妨一起来看个究竟~

硬件准备

@张欣 | Kenn决定制作这样一款电子墨水屏，缘起是看到了网络购物平台上出售的类似产品。

产品挺有意思，但想要点毒鸡汤那个味儿，还是得自己动手DIY一下。

直接来看方案。

屏幕，231元

首先是是屏幕。类似手机、智慧屏这类的硬件中，屏幕一般是最贵的部分。

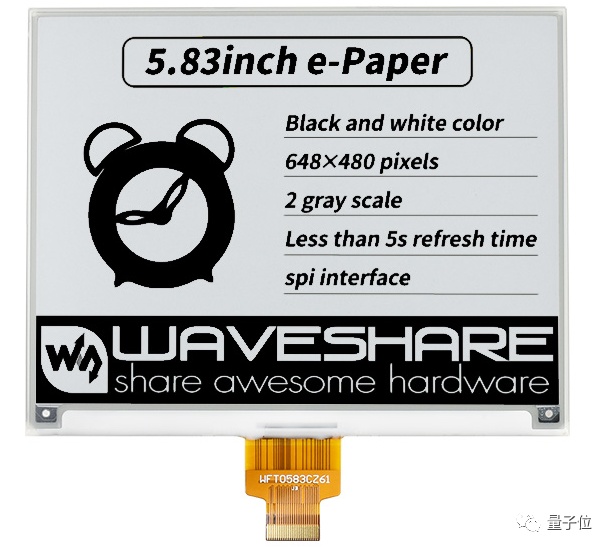

张欣参考了网售产品的方案，选择了单价不太高的微雪电子5.83寸黑白电子墨水屏。

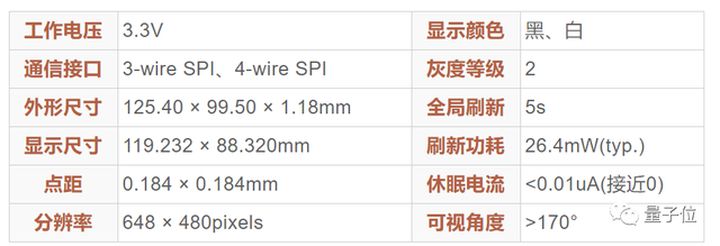

这款屏幕型号叫e-paper，648×480分辨率，SPI接口，售价231元。

同时，这款屏幕也采用了当下比较流行的串口形式。与并口连接相比，串口屏只需要2根线链接通信，且控制程序简单，比并口屏少90%。

有的串口屏甚至不再需要MCU，可以直接控制。

对于DIY电子产品来说，串口屏比较合适。

如果你打算用树莓派或者其他Arduino设备来驱动，可以选择带有适配板的套装，价格为283.5元。

此外，类似型号电子屏还有彩色版本，不过成本也更高。

假如你真的采用了彩色屏，可能需要修改原作者的代码才能适用。

计算单元，78.75元

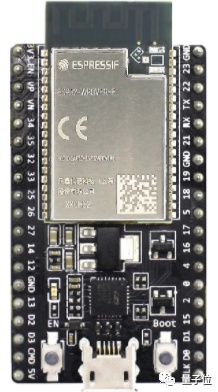

张欣采用了乐鑫的ESP32芯片。

ESP32芯片自带2.4G无线网络和蓝牙，有充足的引脚。

并且，当前市场上能买到很多成熟的ESP32开发板。

当然，要是够硬核，可以自己买基于ESP32的模组，然后整合到板子里。

要注意的是，这两种方式都需要买屏幕时顺便买适配板，好将屏幕的软排线转换为SPI接口。

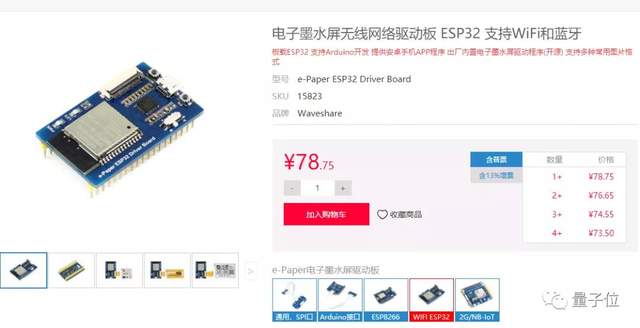

作者为了快速做出成品，选用微雪自带软排线接口、基于ESP32的墨水屏开发板，价格78.75元。

电源，50元以内

其实，在开发时，可以通过电脑上的USB接口用micro USB线直接供电，同时进行调试工作。

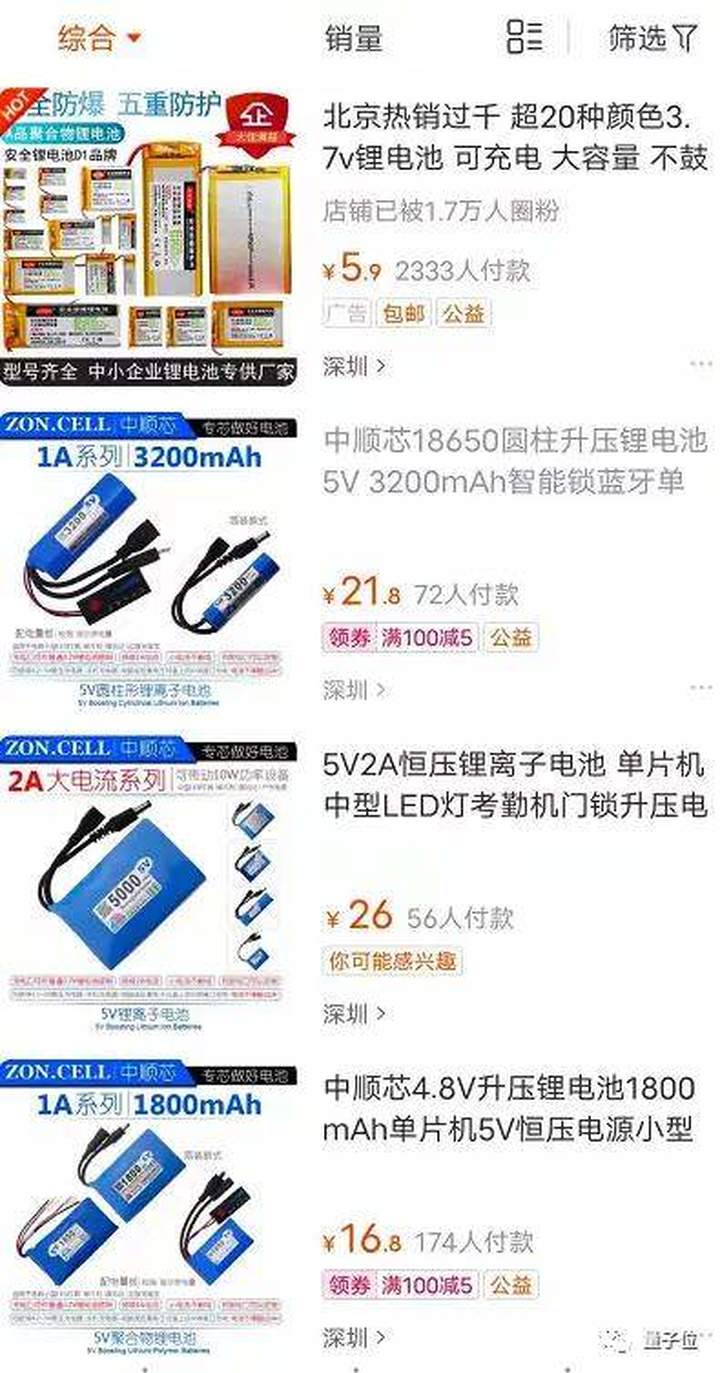

但如果要在实际使用中摆脱电源线的话，可以直接购买一块自带micro USB充放接口的锂电池。

电池的容量不同价格也不一样，不过一般都在50元以下。

最后计算一下，DIY相同墨水屏的成本最多为231+78.75+50=359.75元。

咋还比网购平台上的贵了呢。（手动狗头）

其实很好理解，所有部件按零售价购买，自然比厂家进货价贵。

但技术宅享受的，不就是自己动手的乐趣吗？

软件方案

准备好了硬件，软件部分又要如何实现？

框架部分，张欣选择了Arduino，因为里面有大量现成的第三方库可以使用。

开发工具方面，他则推荐使用Visual Studio Code。

具体而言，该项目的代码主要实现了以下几个功能。

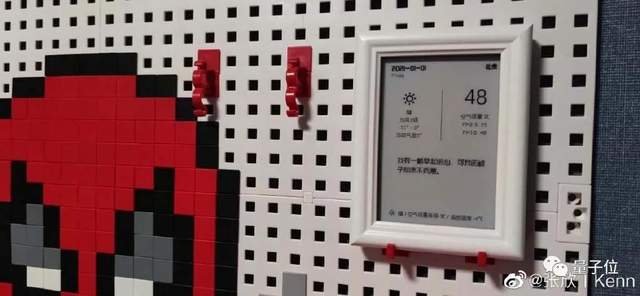

首先，规划屏幕布局，并且每10分钟刷新一次屏幕，实时更换毒鸡汤的口味。

△图源：微博博主@张欣 | Kenn

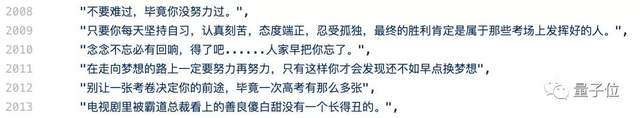

现成的毒鸡汤，一共有2000+款，像是：

生活不只眼前的苟且，还有未来的苟且
祝你瘦成一道闪电，闪电直径两米。

……

完整内容，在该项目的toxicsoul.h文件中可以看到。

日期使用的是ESP32系统自带的时钟。

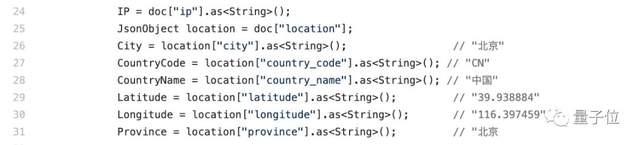

位置则通过查询当前设备的IP地址来获得。

△部分代码

实时天气信息，来自和风天气开发平台的服务。在具体实现的时候，需要自己注册账号，获取应用程序Key。

const String QWEATHER_API_KEY = “**“;

其中涉及的第三方库主要包括：

Adafruit GFX：图像图形引擎，实现显示输出

GxEPD2：基于Adafruit_GFX库驱动各种电子墨水屏

U8g2 for Adafruit GFX：显示文字

u8g2_fontmaker：一个用于生成u8g2字体源代码的一键懒人脚本工具，同样出自项目作者之手

ArduinoJSON：处理JSON字符串

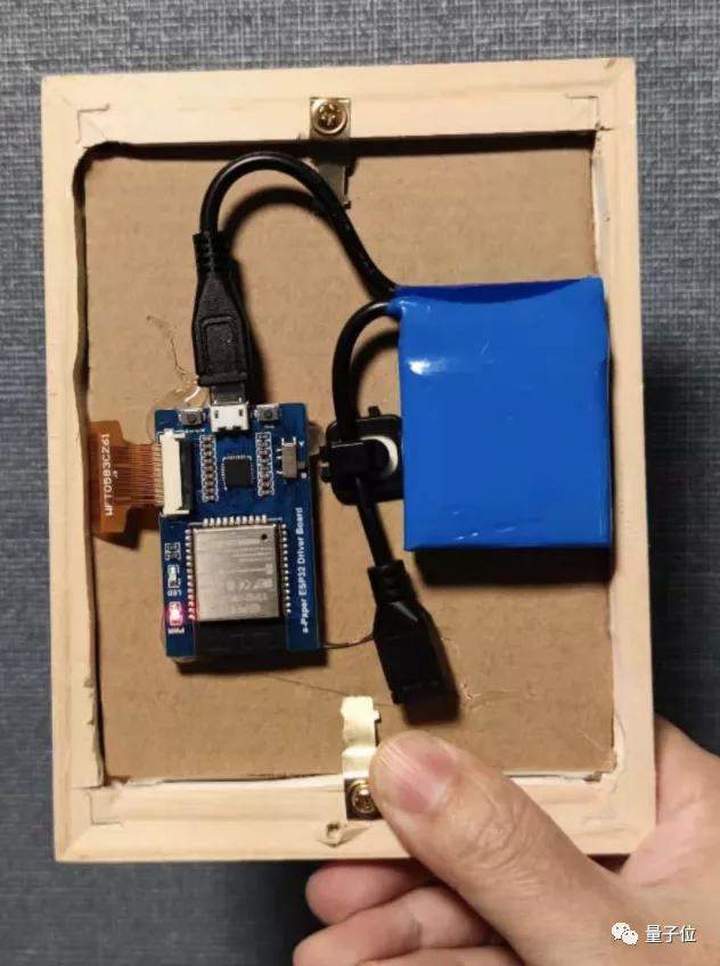

一切准备就绪，把程序烧录到开发板里，再用热熔胶等DIY必备工具组装一番，接上电源，毒鸡汤电子墨水屏日历就诞生了。

网友：搞起来

这个毒鸡汤电子墨水屏日历在元旦当天初步完成施工，就收获了网友们热烈的点赞。

不少网友当场表示，奈斯啊，搞起来。

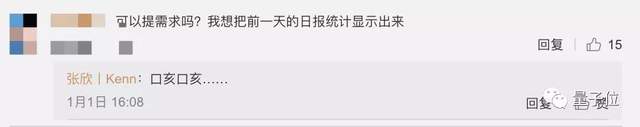

还有网友当场提起了新需求（手动狗头）：

想把前一天的日报统计显示出来。

有关续航方面的信息，作者也在评论区做出了解答：

还没有时间或者说条件测功率消耗，其实代码优化点，刷新后就把屏幕和ESP32休眠，刷新时间间隔拉长，耗电量会很低很低……

关于作者

张欣，本科就读于北京化工大学计算机系，硕士在中国科学院大学就读。

曾供职微软高级产品顾问，一直从事与微软平台下的项目开发，对于.NET平台、数据库、多层架构设计有着丰富经验，参与并主导过多个大型应用系统的架构设计以及研发、实施工作。

他还是微软的MVP（微软最有价值专家）。

以上，传送完毕。看完这些，你是否也有一丝心动？

那么，动手搞起来？毕竟——

只要我肯努力，没什么事情是我搞不砸的。

(手动狗头)

项目地址：https://github.com/breakstring/eInkCalendarOfToxicSoul
