下面给大家新手介绍一下草图的绘制，主要是用到直线、圆、等距实体、智能标注等功能来完成。步骤如下：

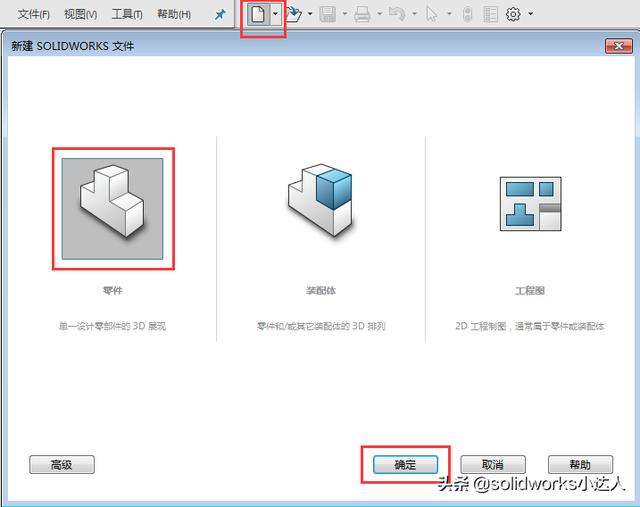

1、打开solidworks软件，点击新建图标，点击零件的确定。

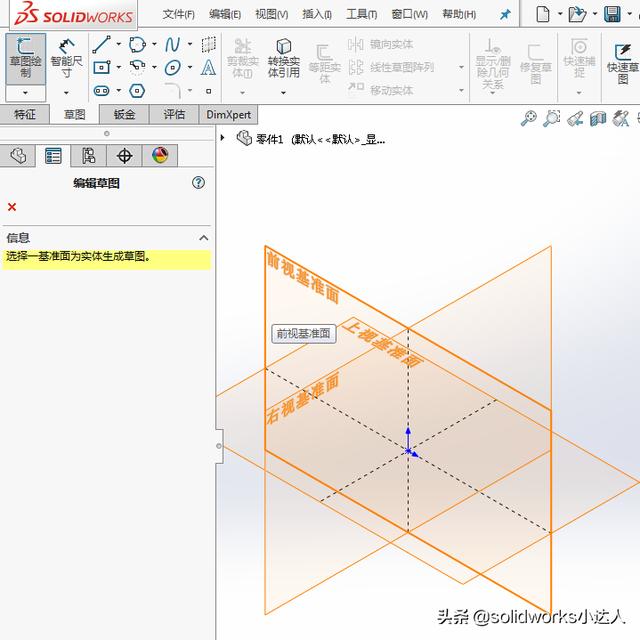

2、然后就是点击草图--草图绘制，那就要选一个基准面绘制草图哦，一般是选前视基准面。

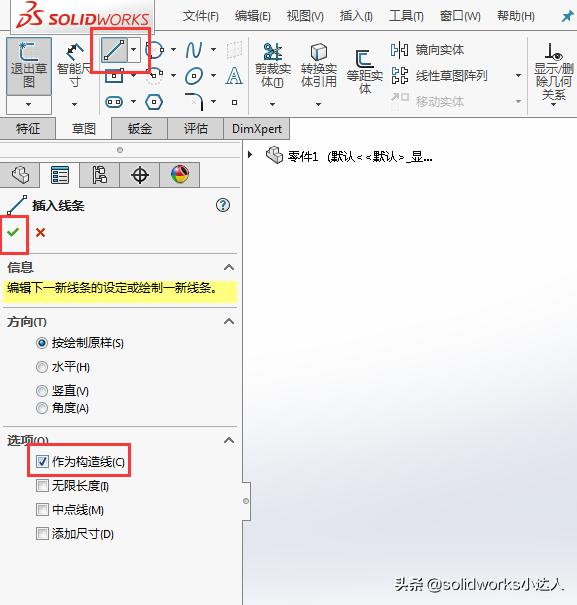

3、然后第一个工具就是用直线工具，绘制构造线，所以就要选作为构造线。

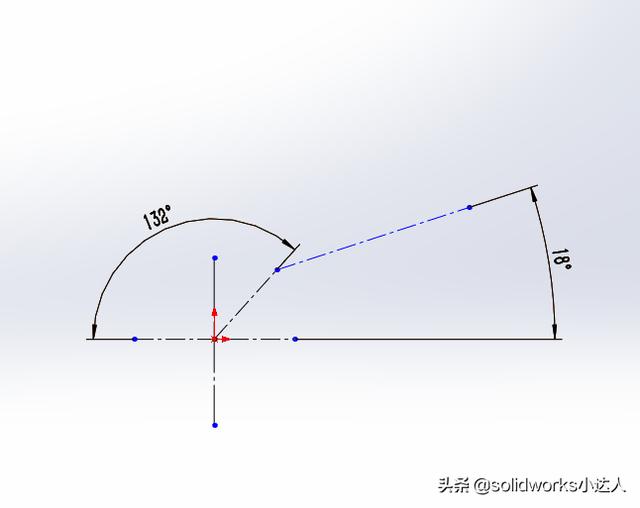

4、然后就绘制下面的效果的辅助构造线出来，效果如下：

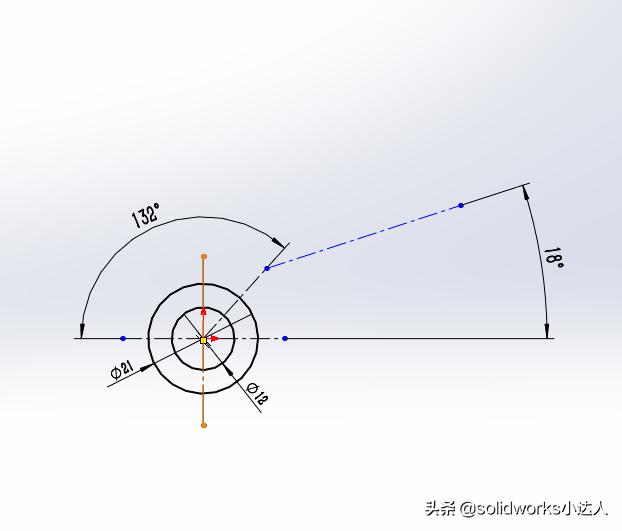

5、然后再使用圆工具，绘制两个圆出来，分别为直径12、21mm出来。效果如下：

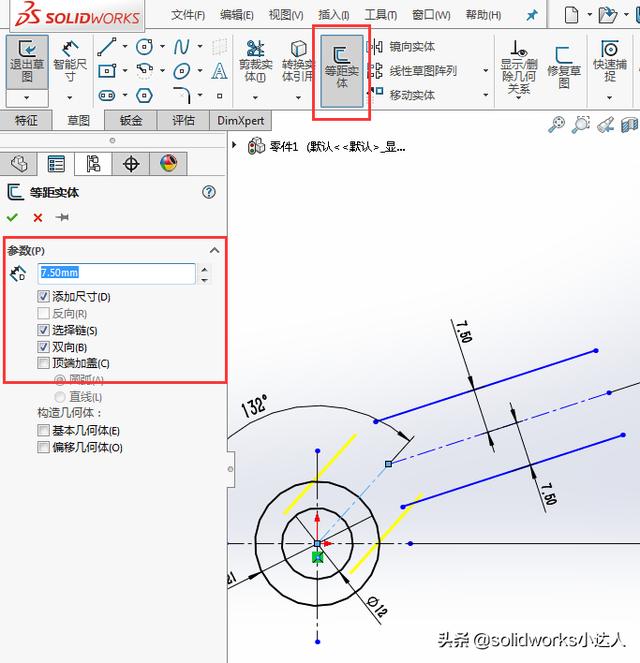

6、然后使用等距实体，对于构造线进行偏移，参数设置如下：

7、同样的方法，再一次进行等距实体偏移，效果如下：

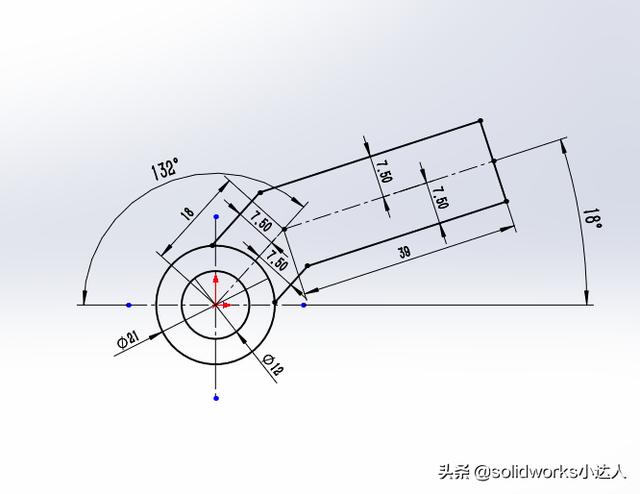

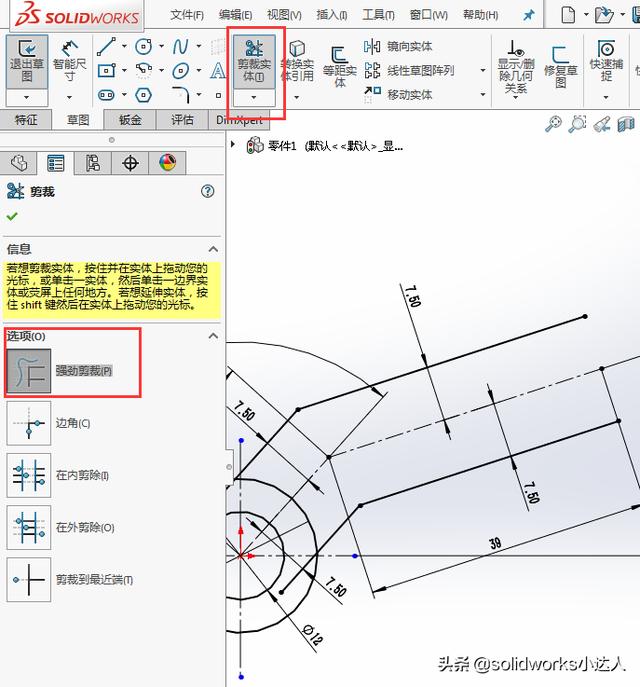

8、然后再使用剪裁实体进行对象的修改，修剪后的效果如下:

9、最后效果如下：

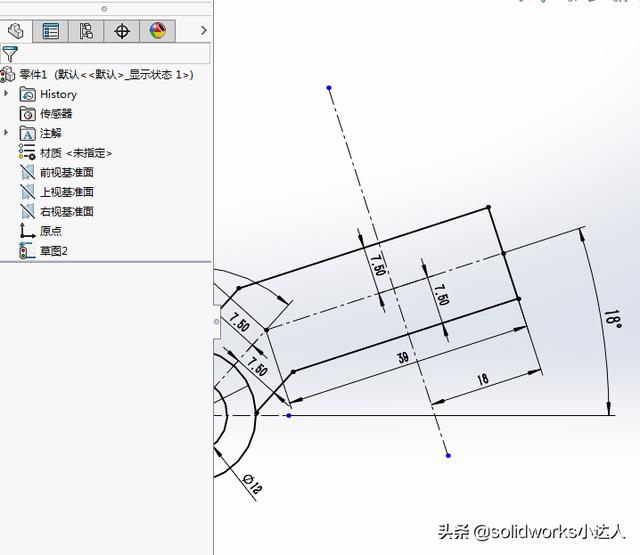

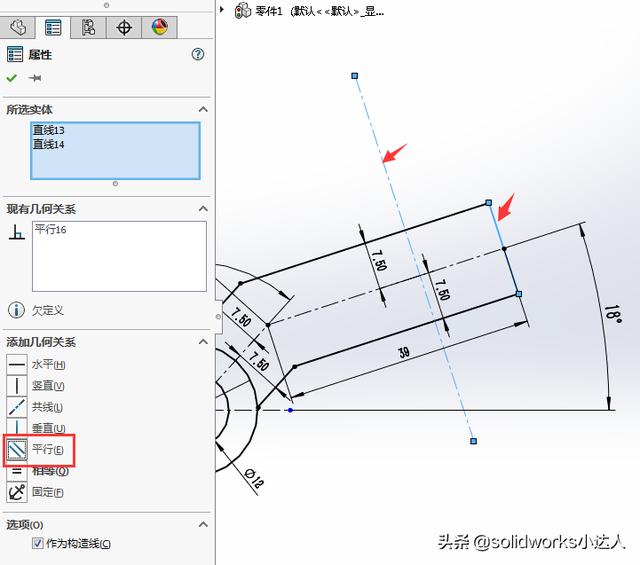

10、然后再绘制一条构造线出来，与另一条平设置平行关系。

11、然后再标一下之间的矩形为18mm。

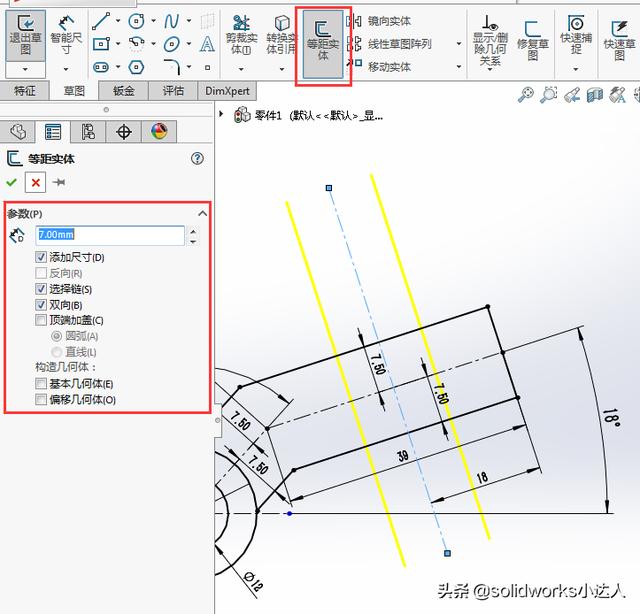

12、然后就是使用等距实体，进行偏移对象，参数如下图。

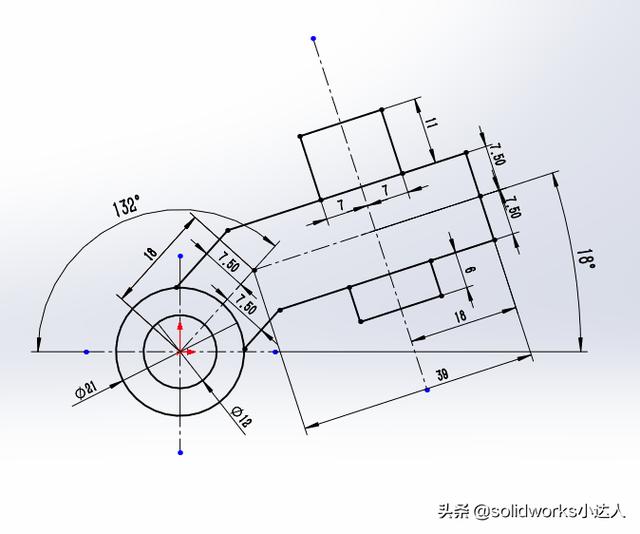

13、同样的方法，也进行偏移，效果如下：

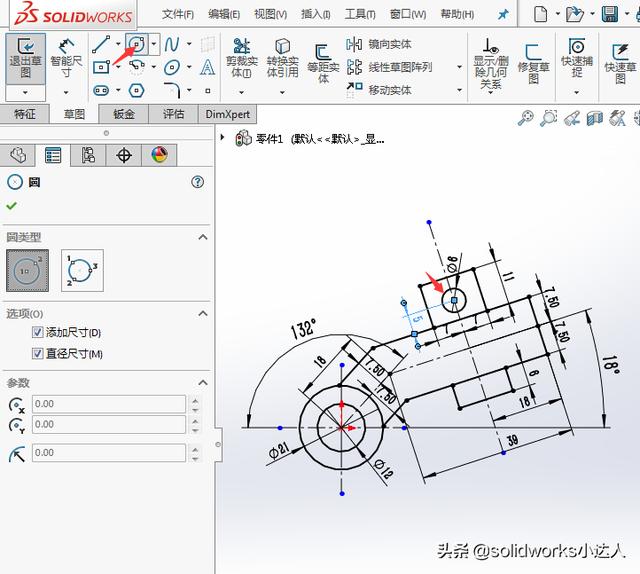

14、然后使用圆工具，在构造线上绘制一个圆形出来，效果如下：

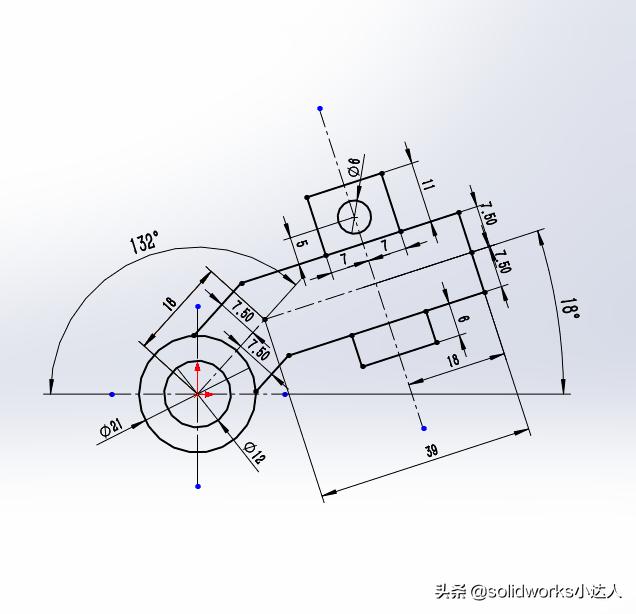

15、然后标注一下尺寸与位置的距离就好了。
