对称度与同轴度已在2018版GD&T中取消，相关应用由位置度代替；但为了更好的理解GD&T的做法，另外也为了正确理解工作中遇到的旧版标注，为此拿出来和大家一块交流回顾一下。

符号

对称度

关联基准：必须

调用M圈/L圈：否

标注样式：

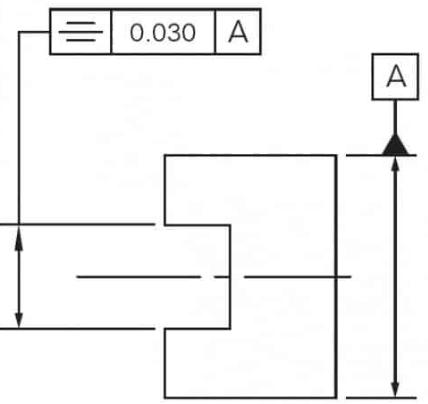

对称度标注

描述

对称度是一个3D公差，用于确保工件上两要素相对于基准平面是一致的；要求两个表面要素上的每个点对的中点落在中心平面附近，中心平面由基准构建。因此只有整个表面的所有中点落在公差带内才OK。

对称度并不是很常见的GD&T调用，其功能用途非常有限，中心位置完全可以采用位置度管控，而且对称性的检测也很困难。

这里要说明一下，对称度与同轴度的评价对象为中心点集合，而位置度的评价对象为完美的UAME轴线或中心平面。

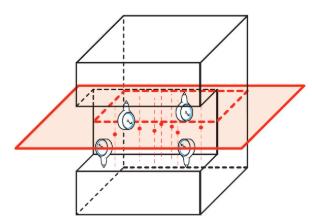

公差带

两平行平面之间的区域，且对称于基准中心平面；被测要素所有点对的中点必须置于其中；

公差带

检测

如前面所说，对称度是很难测量的。因为它的公差带被限制在一个虚拟平面，不可能有检测设备可以快速且正确地测量这个要素。通常，采用三坐标机来测量：

step1：建立基准中心平面

step2：测量两个被测要素的表面

step3：评估所有点对的中心是否落在公差带内

检测方法

关系

对称度是同轴度的非圆版本，同轴度是相对基准轴的对称度。两者都是将中心要素约束在特定的范围内，以保证工件的一致性。

应用场景

当你想确保两个对称要素的中心平面始终保持在恒定的中心，且工件表面具有一致形状时，可考虑调用对称度。通常，对称度只应用于要求质量平衡、形状分布的场景，在大多数情况下，最好不要使用，因为这是一个非常难以测量的标号，可以由位置度代替。

案例

一U型旋转接头上需要始终保持平衡的凹槽结构，你需要确保配合工件始终位于凹槽的中心位置，并且表面形状一致，而不是加宽凹槽(将导致连接松动)，此时可以调用对称性。

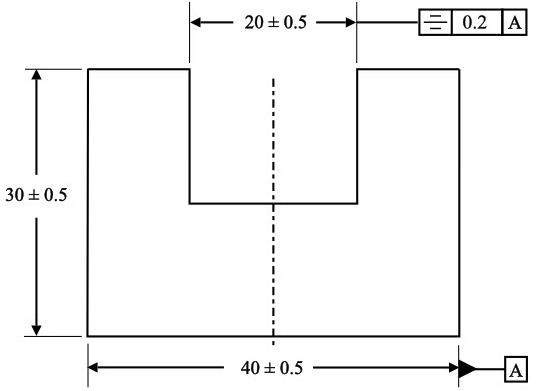

凹槽图样

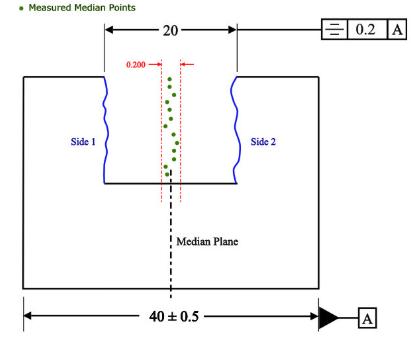

公差带及检测示意图

注意事项

因其特殊的功能要求和测量难度，在大多数情况下应避免调用对称度。

调用平面度、平行度和位置度，可以找到完全相同的约束条件，尽管需要更多的调用和测量。但是，位置度可以用功能检具测量(如果调用MMC)，平面度可由尺寸公差自动控制，并直接从表面测量，这些都可以在一个进程中完成，不需要先进的CMM测量。

对称度VS位置度：

对称度

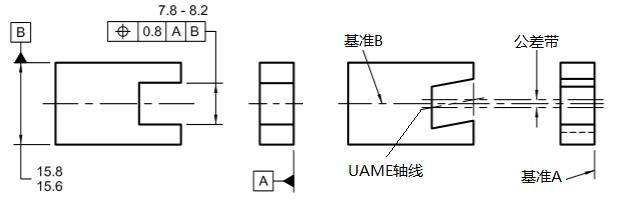

RFS位置度代替对称度

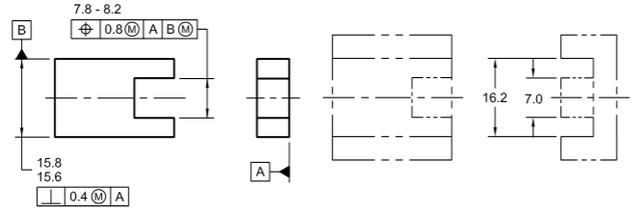

MMC位置度+功能检具代替对称度

0@MMC位置度代替同轴度/对称度
