三菱变频器外部端子控制如何接线与正确接线方法?我觉得这个逻辑是有一定的道理的，不知道你发现没有?那你就认真阅读小编为你分享三菱变频器外部端子控制如何接线与正确接线方法。

三菱变频器外部端子怎么起动：

三菱变频器的端子怎么启动,其实和其他牌子的变频器设置方法差不多,设定变频器的运行指令源为外部端子控制,在三菱变频器的手册中我们查到端子启动需要设置的参数为Pr79,选择为3启动指令有外部信号输入(端子STF、STR)。接着我们需要SFT和STR端子定义为正转启动和反转启动采用默认值即可不用设置。

三菱变频器外部端子控制如何接线与正确接线方法

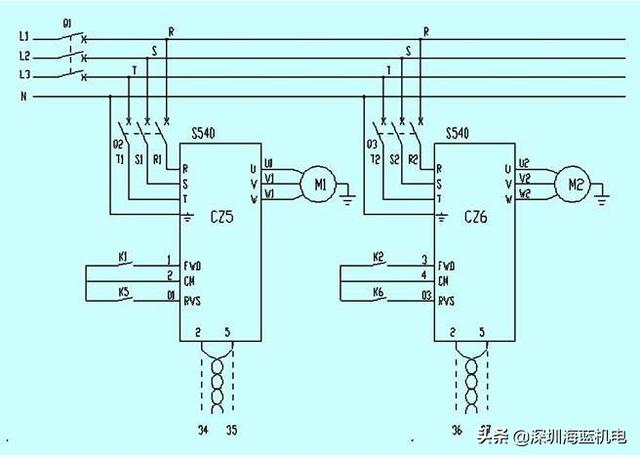

端子启动的方法也有多重,主要分为2线式的和3线式的,如下图就是2线式的,正转、反转信号为启动兼停止信号,无论哪一个只要有一个为ON都可以有效启动,切换成OFF则变频器停止。另外一种则是STF端子为启动信号,STR端子是正反转指令信号,正反转的启动控制必须在SFT为ON的状态下才有效,当STR为OFF的状态变频器正转启动,当为ON的状态变频器反转启动,这两种方式我们可通过调节P250的参数完成。

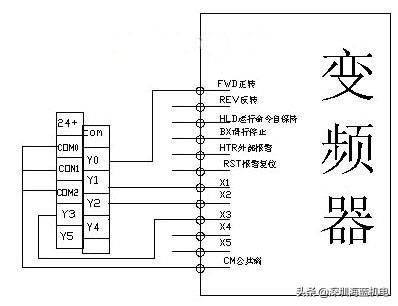

还可以采用三线式的在原来的端子上在添加一个STOP信号,采用自保持的输入信号控制,启动自保持功能在STOP信号为ON时有效,此时,正转、反转信号仅作为启动信号动作,即使将启动信号从ON置于OFF,启动信号仍然有效,变频器将会启动,改变旋转方向时先将STR(STF)切换为ON然后再切换到OFF。停止变频器时通过将STOP信号切换到OF使变频器停止。

1、噪音干扰导致误动作发生，所
