本文介绍了AMBA AHB总线协议，作为高性能总线规范，常用于连接CPU、高速RAM等。内容涵盖AHB主机、从机、仲裁器的角色及其接口信号，如HCLK、HRESETn、HADDR等，强调了总线使用权的仲裁过程。同时提及AHB支持的传输类型、突发传输和保护控制，并简要讨论了AHB在SRAM中的应用。

由于项目中经常会涉及到总线的内容，想在AHB上挂一个SRAM和flash，我们从AMBA总线入手，从时序入手吧AMBA总线理解一遍。而这之中我们主要看AHB总线。其次说APB总线。

AHB(Advanced High Performance Bus)总线规范是AMBA(Advanced Microcontroller Bus Architecture) V2.0总线规范的一部分，AMBA总线规范是ARM公司提出的总线规范，被大多数SoC设计采用，它规定了AHB (Advanced High-performance Bus)、ASB (Advanced System Bus)、APB (Advanced Peripheral Bus)。

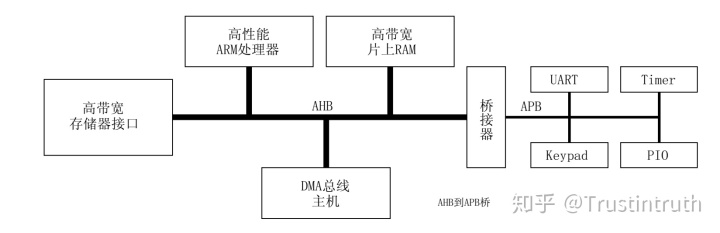

AHB用于高性能、高时钟频率的系统结构，典型的应用如ARM核与系统内部的高速RAM、NAND FLASH、DMA、Bridge的连接。APB用于连接外部设备，对性能要求不高，而考虑低功耗问题。ASB是AHB的一种替代方案。AHB总线之所以强大是由于它可以将CPU、高带宽的片上RAM、高带宽的外部存储器接口、DMA总线主机、各种拥有AHB接口的控制器等，统统连接起来构成一个独立的完整的SOC系统，除此之外，还可以通过AHB-APB桥来连接APB总线系统。AHB可以成为一个完整独立的SOC芯片的骨架。如下面的就很能体现：
