现在工地放线都用全站仪

全站仪放线都要输入坐标

假如说有3000根桩，就要输入3000次

结果

电子版图纸上标注坐标以后和实际数据相差了十万八千里

下面就一点一点告诉你

1、越是简单的问题水越深

先教你CAD软件里面的两种坐标标注方法

(1)CAD自带的坐标标注

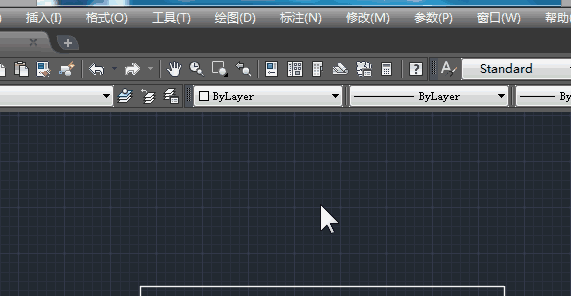

首先点这个菜单

操作十分简单

(2)天正命令

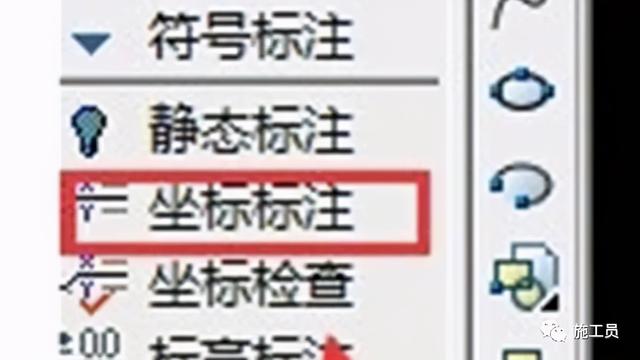

这个命令在天正CAD左侧菜单栏的这个地方

鼠标左键点一下

然后不用我教你就会

我就知道，越是简单的问题水越深

这样能解决问题吗？不能！

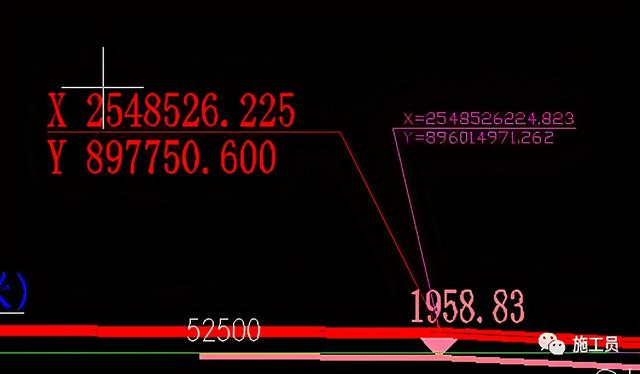

标注的坐标和实际错了十万八千里！

这到底是为什么？

要解决这个问题

首先要明白啥叫坐标系

2、和你聊聊3个坐标系

坐标嘛，都一样，X=?Y=?Z=?

你从甲方那里得到的坐标，大多是国家大地坐标系

(China Geodetic Coordinate System )

别搞什么印个利息

我问你，坐标原点在哪里？

计算机里面的CAD软件有两种坐标系

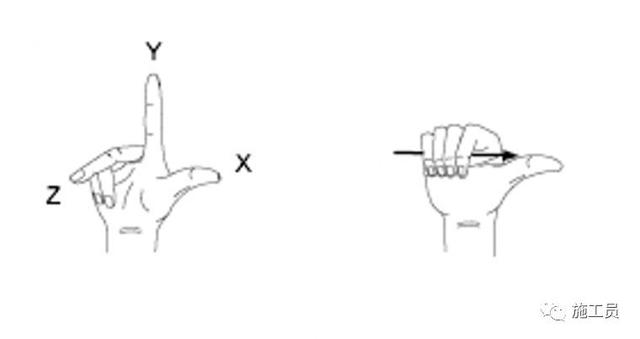

同样符合右手法则

(1)世界坐标系(WCS)

图形中的所有对象均由其世界坐标系 (WCS) 中的坐标定义，它无法移动或旋转。WCS 和 UCS 在新图形中最初是重合的。(来源于CAD软件帮助文档)

你在CAD里面标注的数值

就是世界坐标系

要知道

计算机的虚拟世界和现实是两码事

它怎么知道以地心为圆心建立坐标？

这就是你标注的坐标和实际不一样的根本所在

别急，计算机里面还有一个坐标系

(2)用户坐标系(UCS)

您可以在布局上移动和旋转图纸空间中的 UCS；但是，图纸空间中的 UCS 仅限于二维操作。(来源于CAD软件帮助文档)

用户坐标系

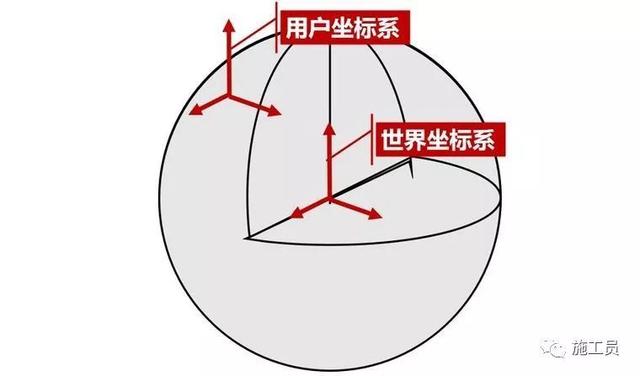

就是你自己可以定义原点的坐标系

就好比地心原点你去不了，也不方便去

把坐标原点搬到了家门口

知道了这些，就可以进行坐标转换了

很容易

3、坐标转换

这个只有天正软件才能完成

还是刚刚的坐标标注命令

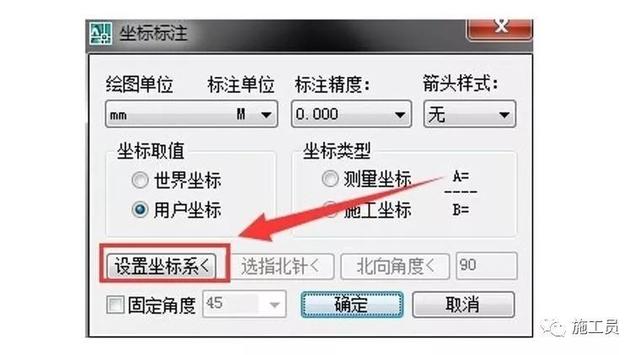

点这个设置坐标系

然后

计算机好像没反应，其实你不知道

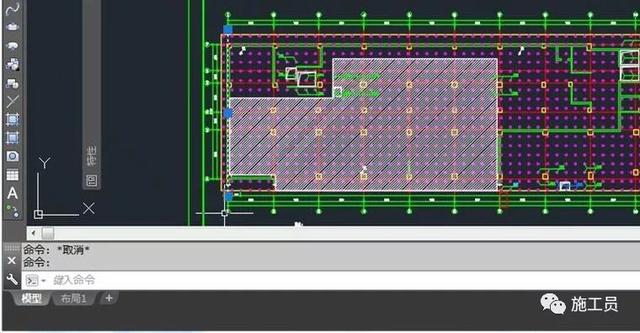

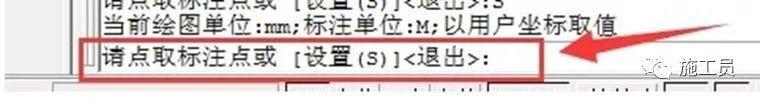

在CAD软件的左下角

这里每时每刻都在提示你下一步怎么操作

现在变成了酱紫的：

鼠标点一下参考点，你可以选择一个甲方给定的点

软件会提示你输入坐标值

把甲方给你的那个坐标输进去，OK！

软件解决问题就是这么简单

不用一个一个改坐标

它自己会修改

等等，还有一个问题

4、图纸是斜的怎么办？

教你3个命令

把倾斜的图纸变成正

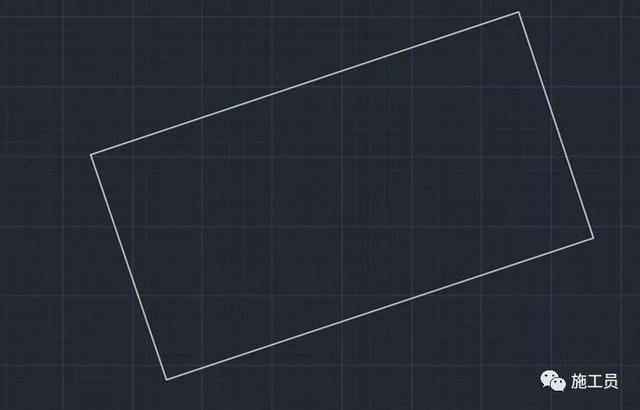

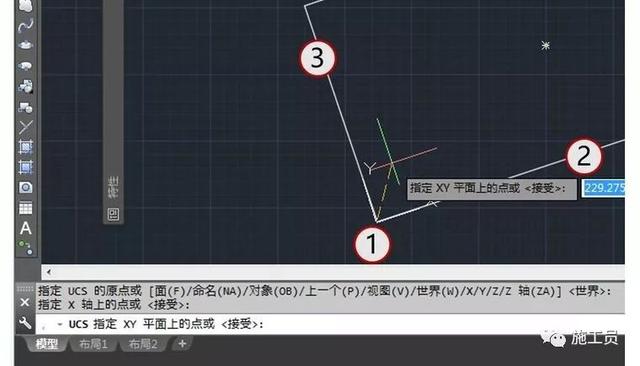

键盘输入UCS,空格，然后鼠标依次单击这三个点

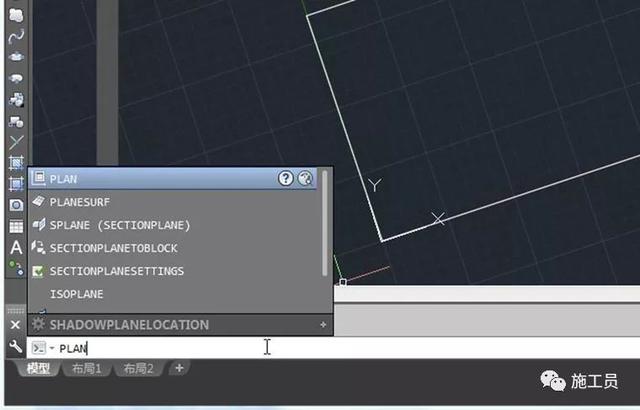

第二步，键盘输入plan，空格

看到了吗？正方形已经纠正过来了！

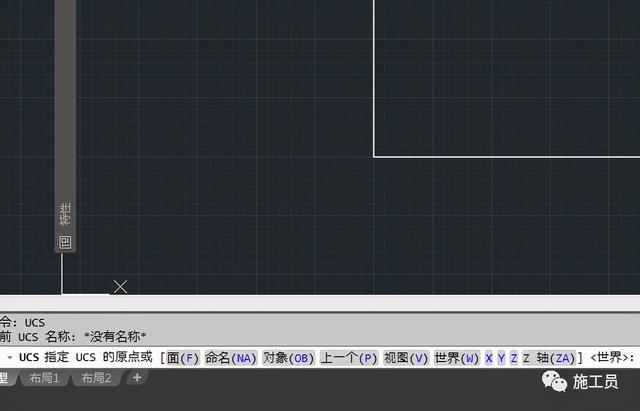

第三步，键盘输入UCS，空格

就把用户坐标系转换成了世界坐标系

没明白？就相当于把坐标原点从地球中心搬到了你家门口！

然而，还有更厉害的问题

假如有3000根桩

从早上一直标注到了晚上

还要一个个导入全站仪

麻烦不麻烦？没关系！

马上教你秘诀不用标注坐标就能一次提取导入全站仪！

5、坐标提取

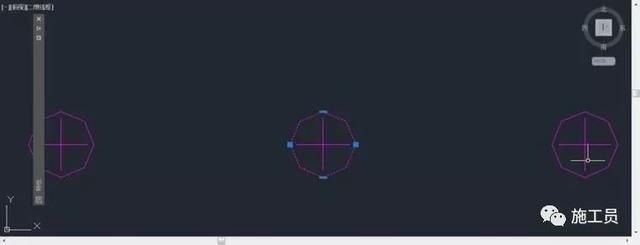

打开一张桩位图，可以看到他是用圆形来表示桩位的

点击菜单：数据提取

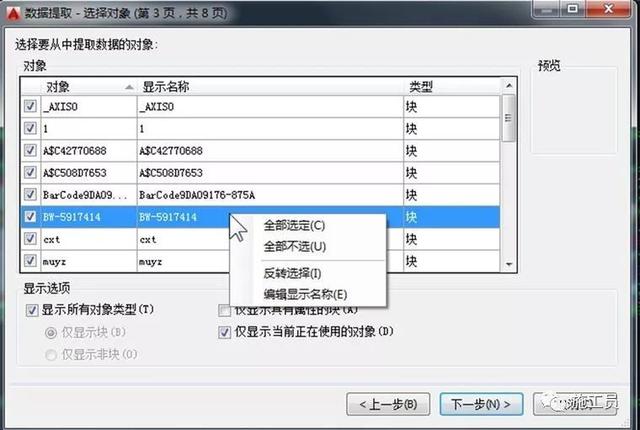

单击右键，选择全部不选

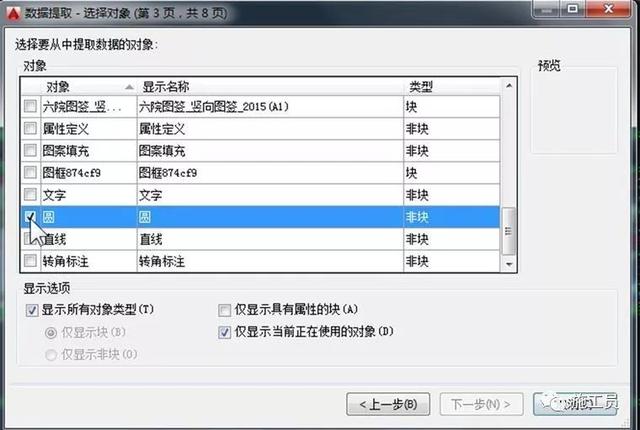

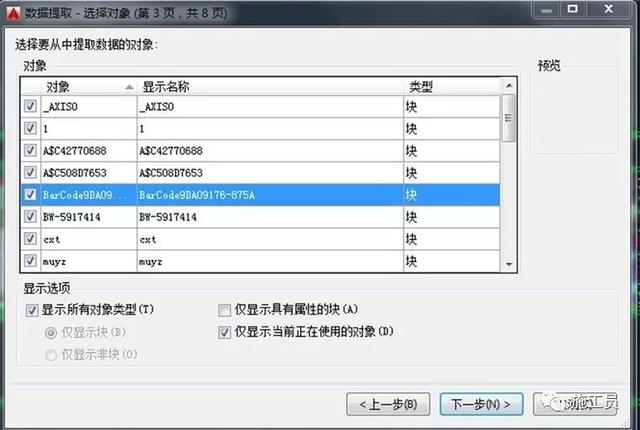

拉到下面选择圆

下一步，同样右键取消全部选择

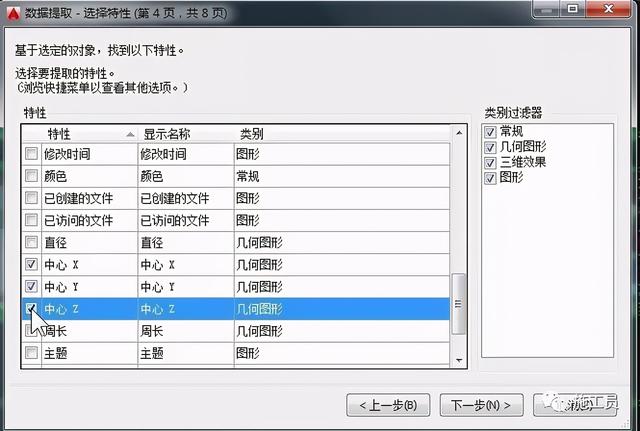

然后选择这三个选项

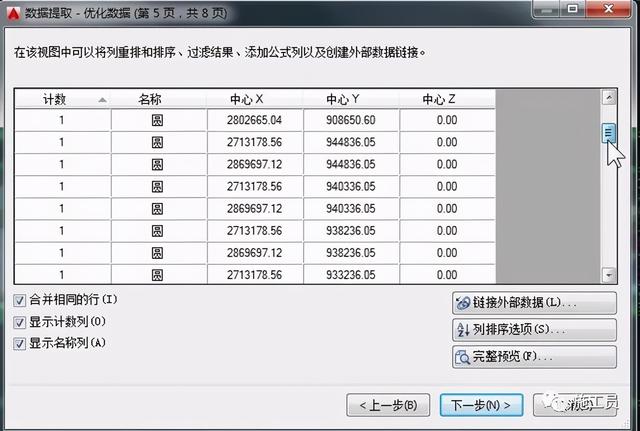

数据表已经出来了

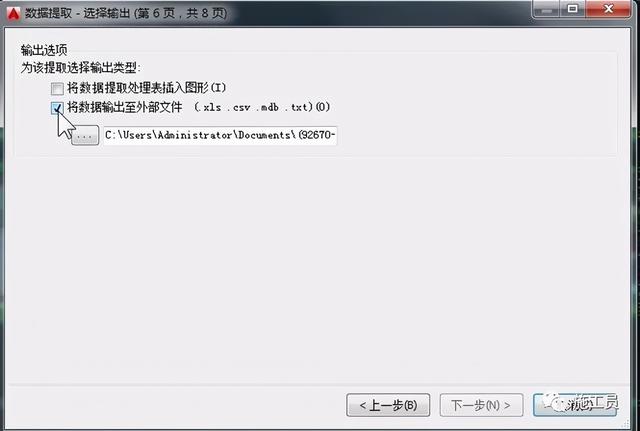

下一步，选择输出到外部文件

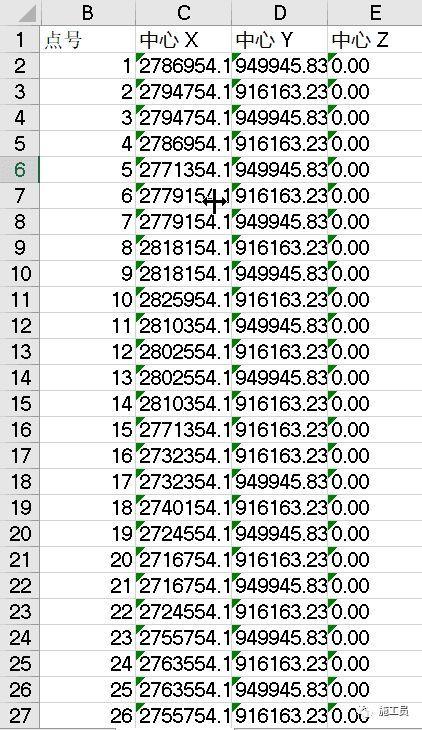

另存为一个Excel文件

打开EXCEL，稍微修改一下点号，另存为CSV文件

全站仪不认识CAD，就认识CSV，OK？

可是，这些坐标都不是你想要的，

因为没！有！转！换！

说起坐标转换，其实是一个笑话

下面就教你不转换的方法

不过是不换老婆换衣服而已

6、不用转换的方法

假如说还是刚刚那个桩基

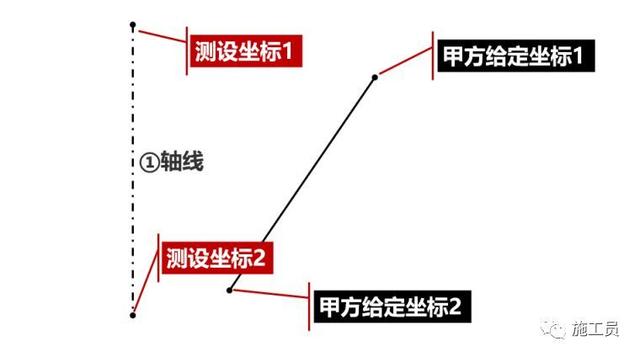

按甲方提供的坐标点测量出①轴线

然后就该换衣服啦！

测量桩位的时候，用CAD导出的坐标系统就OK。

只需要做一件事

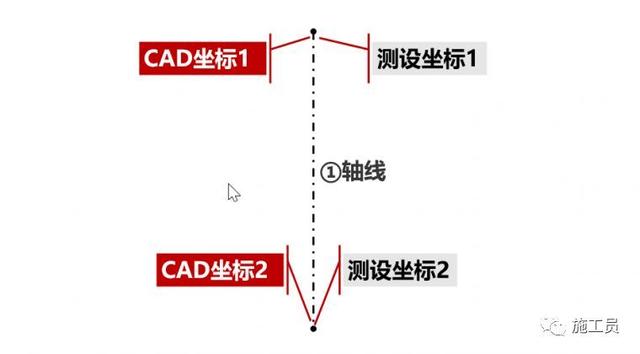

把①轴线两端的点的CAD坐标搞出来就行。

在CAD图上画出这条线

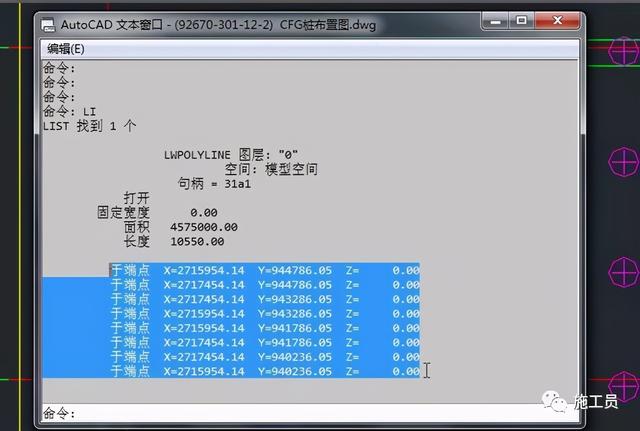

选中它，键盘输入LIST，回车或者按空格键

这条线两端的坐标就出来啦！

是不是超鸡简单？
