如图所示,这种结构,也就是我们统称的波纹管,其实不同的行业不同的产品都会遇到类似的结构,只不过形式不同而已,听过好多种不同的处理方式,各种复杂,各种的生成失败。其实何必复杂,一招足矣……
可变截面扫描
下面我就使用可变截面扫描命令来创建几个不同的结构(环境:Creo4.0 m010):

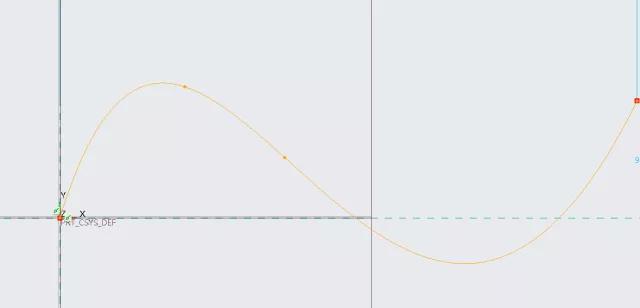

首先我们使用草绘命令创建一条曲线(根据实际需求,可以是直线,样条曲线或者空间曲线均可)

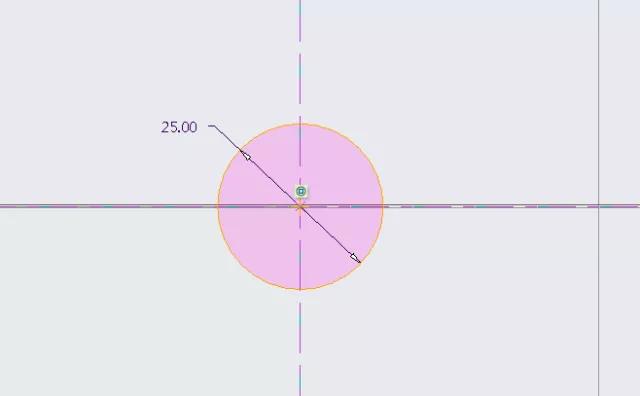

点击扫描命令,在起点处创建圆心与起点重合的圆形截面轮廓

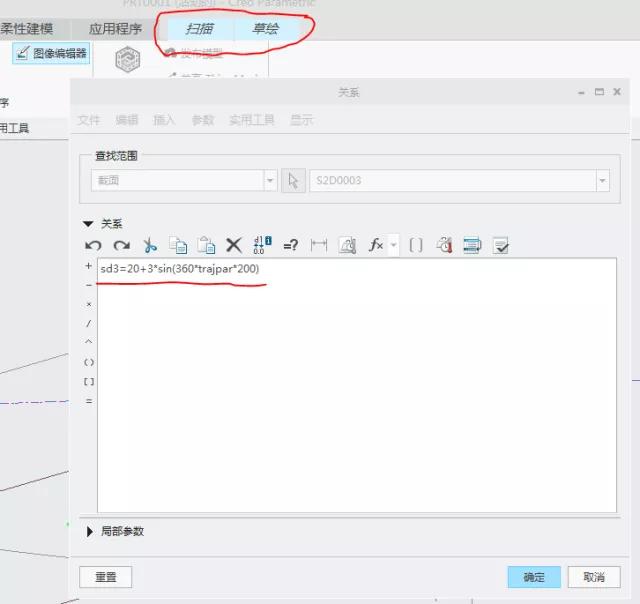

不要退出草绘器环境,直接点击“工具”-“关系”命令,给圆直径尺寸创建关系式如下所示:

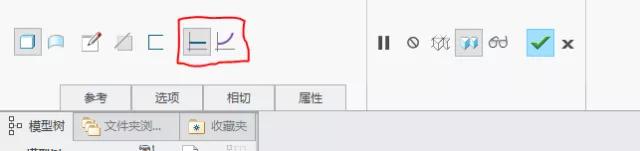

完成草绘,在扫描操控面板更改扫描类型为,变截面扫描

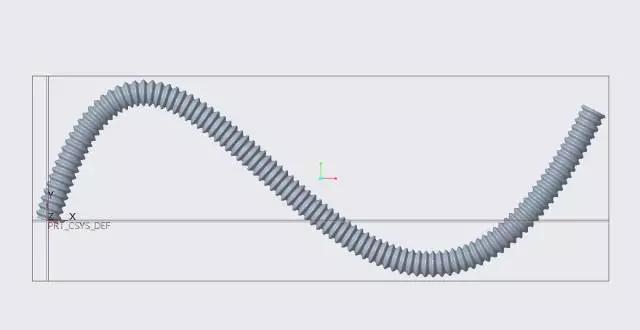

完成。即可得到如下所示结构

注释:其实可变截面扫描命令非常简单,无非是在扫描的过程中,我们想办法改变扫描的截面,在本例中,扫描截面轮廓为一个圆形,对于波纹管结构,该截面一直在发生直径尺寸的变化,如上所示关系式就是为了实现这种直径尺寸的变化。其中trajpar我们称之为轨迹函数,在整个扫描轨迹上取值为0-1的变量。

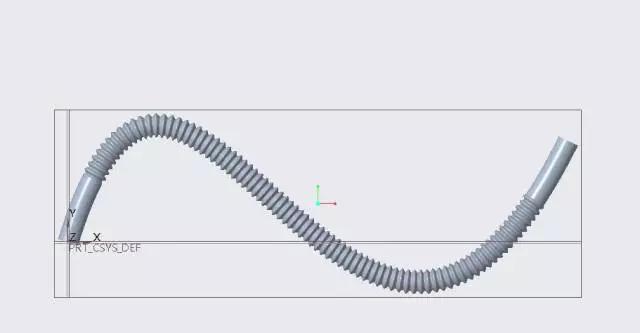

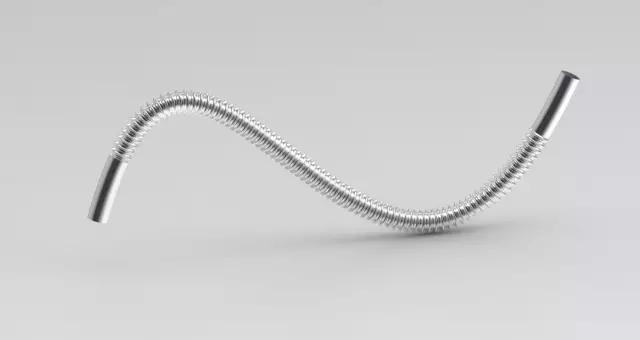

那么我们封面照片的这个结构又是怎么处理的呢,跟刚才的结构相比,这个模型,两端分别有一段光段。
结构二

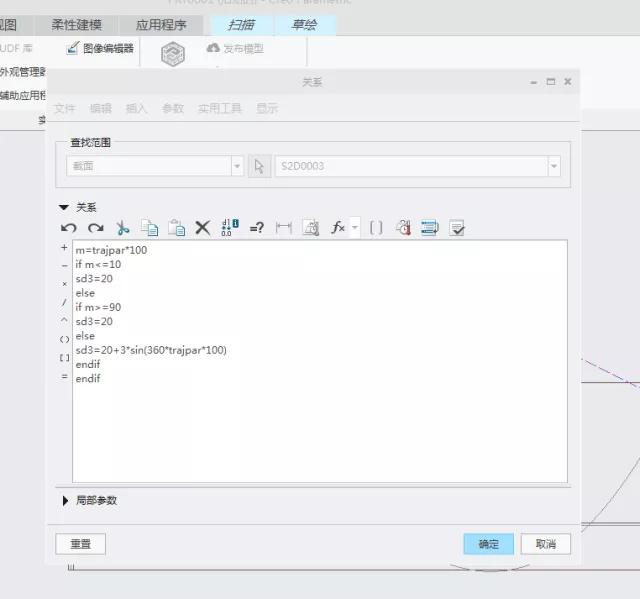

所有建模过程同结构一,只需要修改其关系式如下所示即可:


注释:在结构二的关系式中,对于截面圆直径尺寸,引入if语句,在整个扫描轨迹中分三段对该直径进行不同的赋值。
结构三

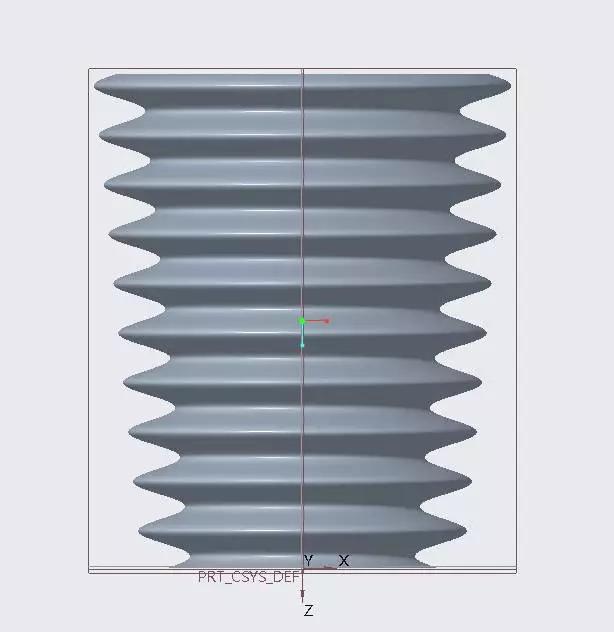

如图所示结构,两个开口段,直径尺寸不等,其实这个结构也是可以通过可变截面扫描命令来一次实现。

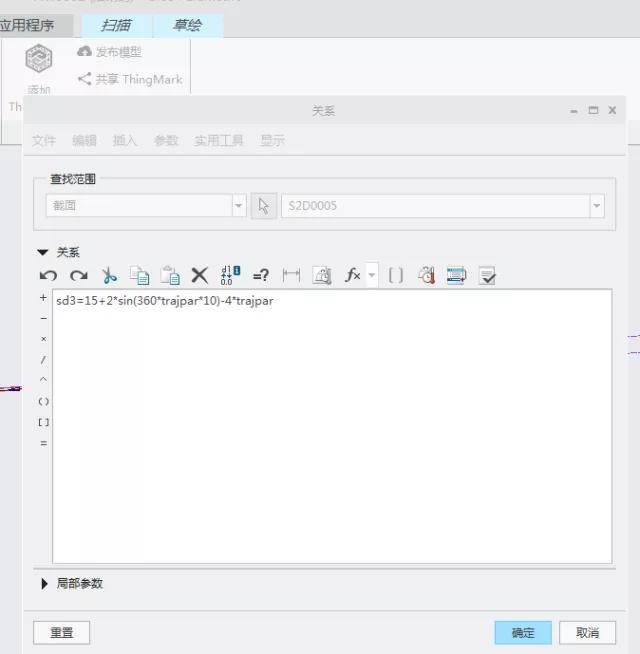

使用草绘命令创建一直线段作为扫描轨迹,直线长度等于该塔型结构的高度。使用扫描命令,并在起点处创建一个圆作为扫描的截面轮廓,给该圆直径尺寸定义如下关系式:

完成该可变截面扫描即可。
该类型结构一般为薄壁结构,那么这个壁厚怎么处理呢?

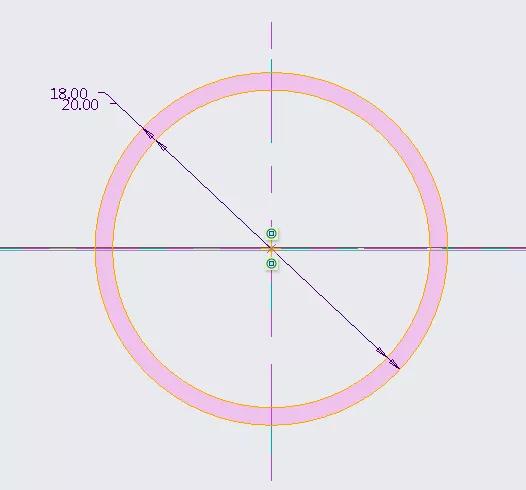

同样,我们还是在可变截面扫描里一次完成即可,修改扫描的截面轮廓为圆环结构

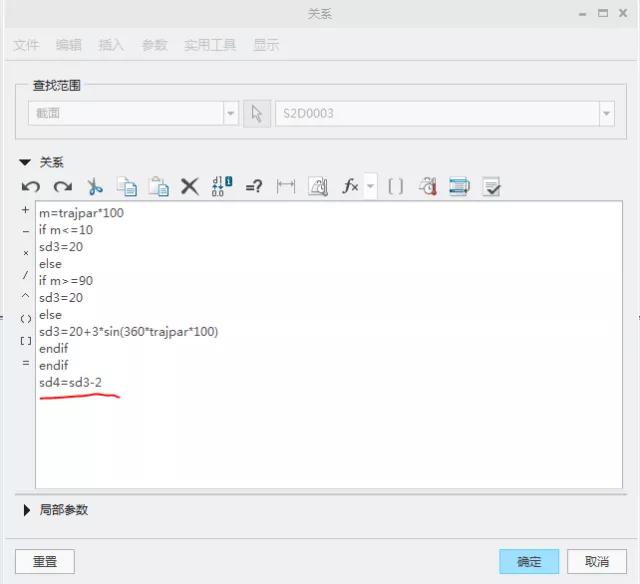

在两圆直径尺寸之间添加关系式

内圆直径尺寸由外圆直径尺寸赋值得到,其余步骤同上!
通过可变截面扫描命令,几乎可以完成所有该类型结构,快来试试你手头的难题吧。当然通过图形命令,你还可以解锁更多结构类型哦,不妨试试吧。
