摘要：用PLC构成水塔水位控制系统,如图39所示。在模拟控制中，用按钮SB来模拟液位传感器，用L1、L2指示灯来模拟抽水电动机。图39 水塔水位控制示意图1. 控制要求按下SB4，水池需要进水，灯L2亮；直到按下SB3，水池水位到位，灯L2灭；按SB2，表示水塔水位低需进水，灯L1亮，进行抽水；直到按下SB1，水塔水位到位，灯L1灭，过2秒后，水塔放完水后重复上述过程即可。2. I/O分配

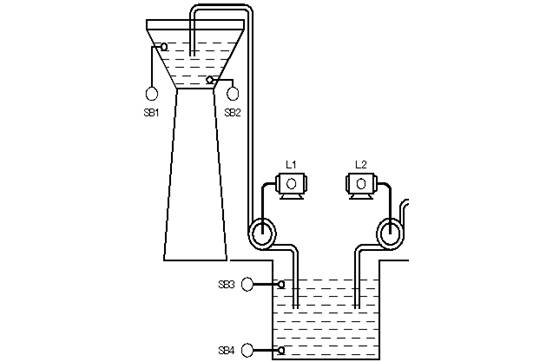

用PLC构成水塔水位控制系统,如图39所示。在模拟控制中，用按钮SB来模拟液位传感器，用L1、L2指示灯来模拟抽水电动机。

图39

水塔水位控制示意图

1. 控制要求

按下SB4，水池需要进水，灯L2亮；直到按下SB3，水池水位到位，灯L2灭；按SB2，表示水塔水位低需进水，灯L1亮，进行抽水；直到按下SB1，水塔水位到位，灯L1灭，过2秒后，水塔放完水后重复上述过程即可。

2. I/O分配

输入

输出

SB1：I0.1

L1：Q0.1

SB2：I0.2

L2：Q0.2

SB3：I0.3

SB4：I0.4

3. 程序设计

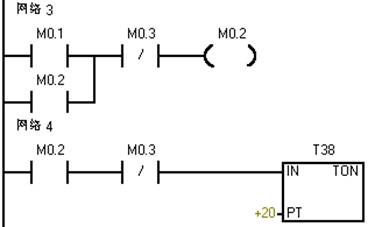

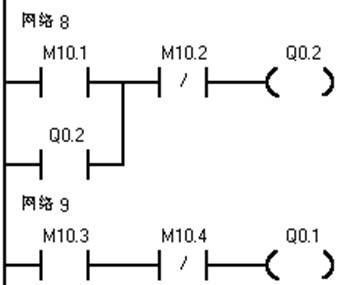

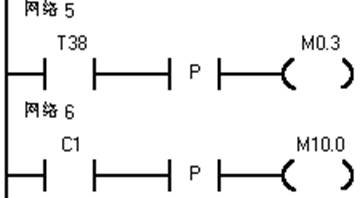

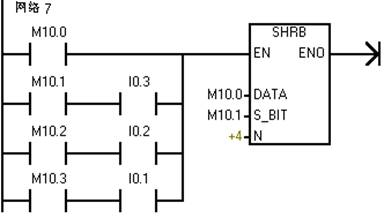

水塔水位控制的梯形图参考程序如图40所示。

图40

水塔水位控制梯形图

4.

程序的调试和运行

输入梯形图程序并按控制要求调试程序。
