rk3568 Android12 增加 USB HOST 模式开关

rk3568 Android12 增加 USB HOST 模式开关

某些场景需要 USB-A 端口代理原有 type-c 或者micro-usb，不仅仅是出于降成本，更重要实在实用。type-c 和 micro USB 都需要 OTG 转接线材连接外设，而 USB-A 端口则可以直接连接。缺点也很明显，无法自动是当前端口的工作模式，不能做到模式自动切换。权衡利弊，优点更多一点。

1. 提升兼容性
   Host模式：允许设备如电脑控制和管理外部USB设备（如键盘、鼠标、打印机）。
   OTG模式：使移动设备直接连接USB设备（如闪存驱动器、外部硬盘），无需计算机。

2. 数据交换与文件管理
   直接传输文件和管理数据，简化操作。

3. 连接外部设备
   支持连接键盘、鼠标和游戏控制器，提升输入和游戏体验。

4. 增强设备功能
   扩展移动设备的存储和功能，如直接从USB设备读取数据。

5. 简化操作和降低成本
   减少对额外硬件的依赖，简化设备管理和测试。

作者：炭烤毛蛋 ，点击博主了解更多。

---

提示: 下一篇讲解在系统设置增加开关控制 USB 工作模式。

---

1. USB host 模式切换原理

1. USB OTG 工作模式自动识别

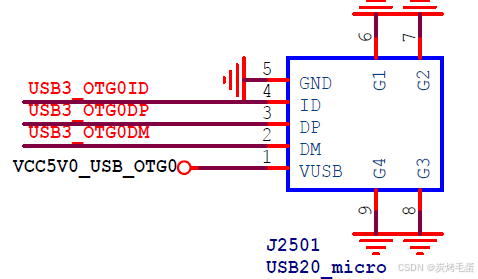

   USB OTG控制器根据 USB3_OTG0_ID 电平信号。OTG设备接入时，OTG_ID 被拉低且 VBUS电压为0V，识别为 HOST 模式，对外提供5V；DEVICE 设备接入时，OTG_ID 被拉低且 VBUS电压为5V，识别为 DEVICE 模式。

2. USB OTG 固定工作模式(HOST/DEVICE)

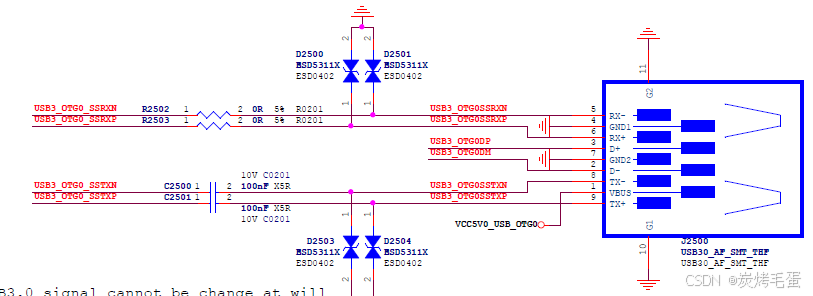

   某些场景需要 OTG 端口为 USB-A 型，没有 OTG_ID 信号脚，无法自动判断 HOST 或 DEVICE 模式。但是实际使用中需要工作模式自行切换，方法当然也有。通过命令写入想要 USB 工作模式，实现 USB 功能转变。《rk3568 适配USB》中已经讲解不同模式下 USB设置。rk3568 USB phy 驱动源码位于 drivers/phy/rockchip/phy-rockchip-usb.c，感
