RK3568-usb接口

已于 2024-06-25 18:12:57 修改
阅读量819 收藏 2
点赞数
分类专栏： RK3568 文章标签： linux
于 2023-10-30 21:32:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42952079/article/details/134128552
版权
本文详细介绍了RK3568芯片的USB接口特性，包括各版本速率、芯片支持、引脚配置、控制器与PHY连接示意图。同时，深入讲解了OHCI、EHCI、DWC3和xHCI的不同，并提供了设备树配置示例，如将otg0配置为USB3.0 OTG或USB2.0 OTG，以及host1配置为USB3.0或USB2.0 host。此外，还给出了USB3.0 OTG主从切换的命令操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

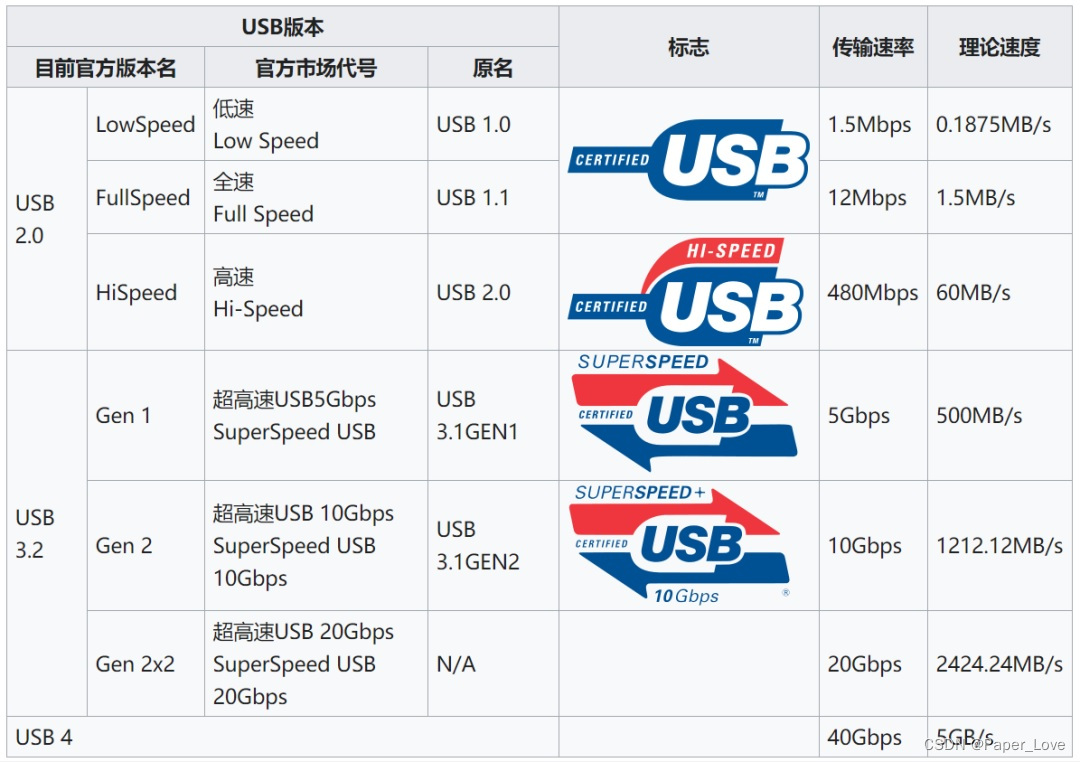

usb各版本速率

请添加图片描述

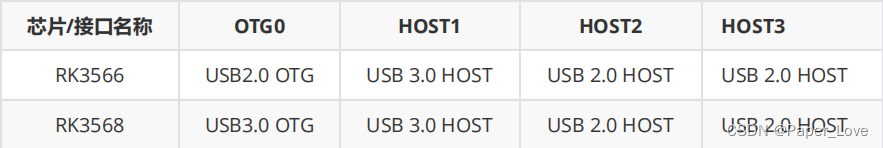

芯片支持

在这里插入图片描述

rk3568支持1路usb3.0otg，支持1路usb3.0host，支持2路usb2.0host

usb引脚

usb版本 引脚 引脚 引脚 引脚 引脚 引脚 引脚 引脚 引脚 引脚
usb2.0</
