3D 模型减面算法 QEM vs. Edge Collapse （附 Three.js & Babylon.js 代码）

文章目录

1. 引言：为什么 3D 模型需要减面？（性能优化、WebGL 加速、LOD 处理）

2. 什么是 3D 模型减面？（手动 vs. 自动化，QEM 和 Edge Collapse 的作用）

3. QEM（Quadric Error Metric）

4. Edge Collapse（边折叠）

5. QEM vs. Edge Collapse：全面对比（质量、计算量、适用场景、UV 兼容性）

6. 在线预览和转换3D文件

7. 结论

---

1.引言

为什么 3D 模型需要减面？

在 游戏、WebGL、VR/AR 应用中，3D 模型的面数决定了渲染的复杂度：

• 面数过多 → GPU 负载大，渲染速度变慢

• 面数减少 → 提升性能，加载更快

减面主要有两种方式：

1. 手动优化（Retopology）

   • 适合 高精度渲染（如动画电影）

   • 需要 人工操作

2. 自动化减面（QEM / Edge Collapse）

   • 适合 游戏 / Web 端 / LOD

   • 自动优化，减少人工成本

本文将深入解析： QEM（Quadric Error Metric） vs. Edge Collapse（边折叠）

---

2.什么是 3D 模型减面？

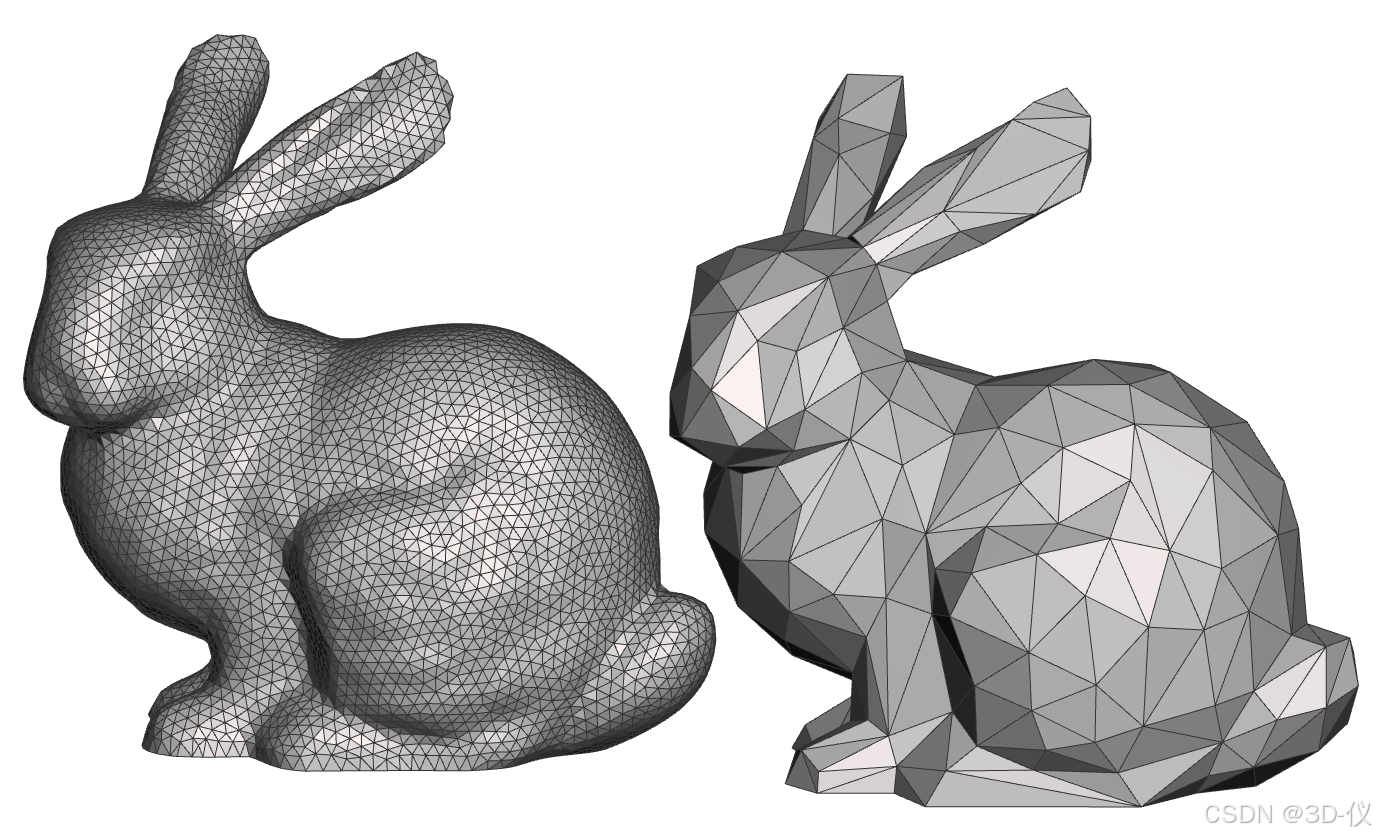

减面（Mesh Simplification） 的目标是：

• 减少三角面数量

• 保持形状不变

• 尽可能保留纹理和拓扑结构

两种主流算法：

算法	原理	适用场景
QEM（Quadric Error Metric）	计算顶点误差矩阵，合并误差最小的点	高精度减面，保留曲面细节
Edge Collapse（边折叠）	计算每条边的折叠代价，合并代价最小的边	实时 LOD，适合 WebGL / 游戏

---

3.QEM（Quadric Error Metric）

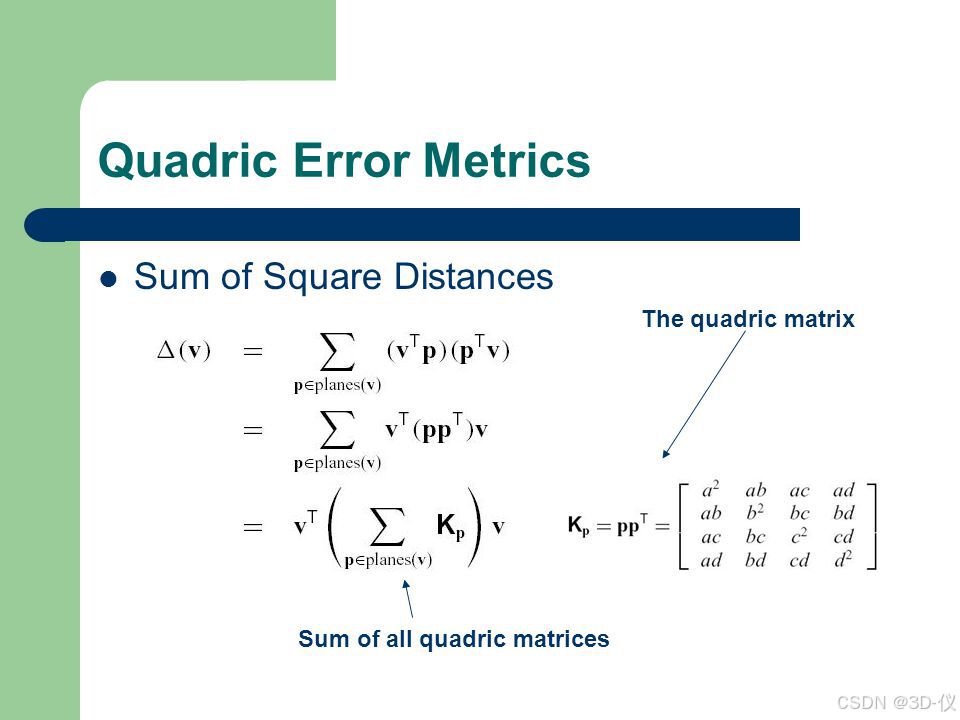

QEM 的核心思想

• 计算每个顶点的误差矩阵（Quadric Error Matrix, Q）

• 找到误差最小的顶点对，合并它们

• 重复执行，逐步减少面数

• 目标：保留形状，优化拓扑结构



---

Three.js QEM 代码示例

import { SimplifyModifier } from 'three/examples/jsm/modifiers/SimplifyModifier.js';
​
const loader = new THREE.GLTFLoader();
loader.load('model.glb', function(gltf) {
    const mesh = gltf.scene.children[0];
​
    // 创建 QEM 处理器
    const modifier = new SimplifyModifier();

    // 计算新面数 (50%)
    const newFaceCount = Math.floor(mesh.geometry.attributes.position.count * 0.5);
​
    // 进行减面处理
    mesh.geometry = modifier.modify(mesh.geometry, newFaceCount);
​
    // 重新计算法线，保证光照正确
    mesh.geometry.computeVertexNormals();
​
    scene.add(mesh);
});

效果QEM 智能减少面数，同时保留曲面细节！

---

4.Edge Collapse（边折叠）

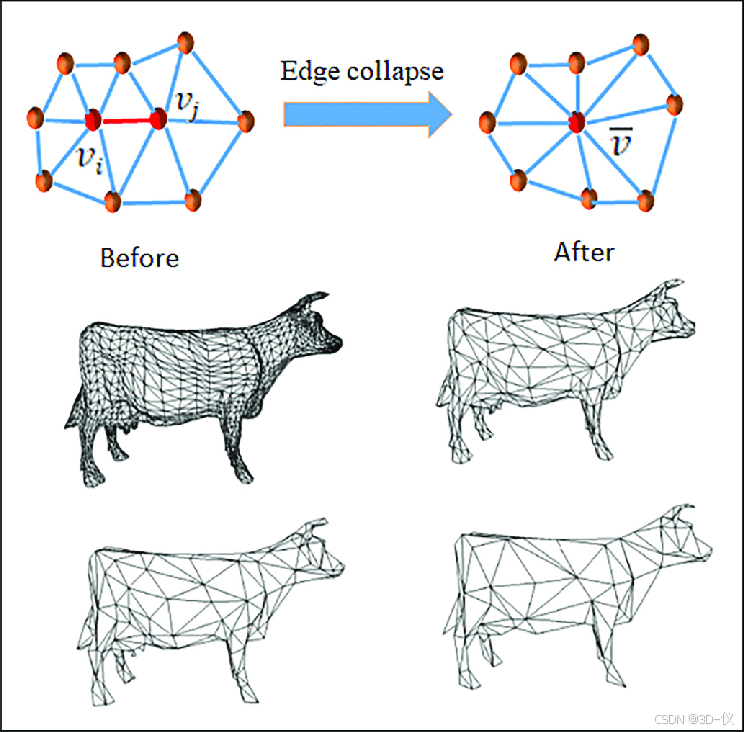

Edge Collapse 的核心思想

• 选择一条代价最小的边

• 合并两个端点

• 删除相关的三角形

• 重复执行，逐步减少面数

Babylon.js Edge Collapse 代码示例

BABYLON.SceneLoader.ImportMesh("", "path/", "model.glb", scene, function(meshes) {
    let mesh = meshes[0];
​
    // 启动边折叠简化，保留 UV
    mesh.simplify([{ quality: 0.5, distance: 10 }], true, BABYLON.SimplificationType.QUADRATIC);
​
    // 重新计算 UV 以修正可能的拉伸问题
    mesh.refreshBoundingInfo();
});

效果：实时 LOD 优化，适合 WebGL 游戏！

---

5.QEM vs. Edge Collapse：全面对比

对比维度	QEM（Quadric Error Metric）	Edge Collapse（边折叠）
质量	✅ 高质量，保留曲面	❌ 可能丢失一些细节
计算量	❌ 计算复杂，适合离线	✅ 计算快，适合实时优化
适用场景	✅ 高精度模型优化	✅ LOD / WebGL / VR 优化
UV 兼容性	❌ 需要手动插值 UV	✅ 默认保留 UV
适用引擎	Three.js / Blender / MeshLab	Babylon.js / Unity / Unreal

---

6.在线预览和转换3D文件

使用下面网站可以对减面模型在线预览和3d文件格式转换

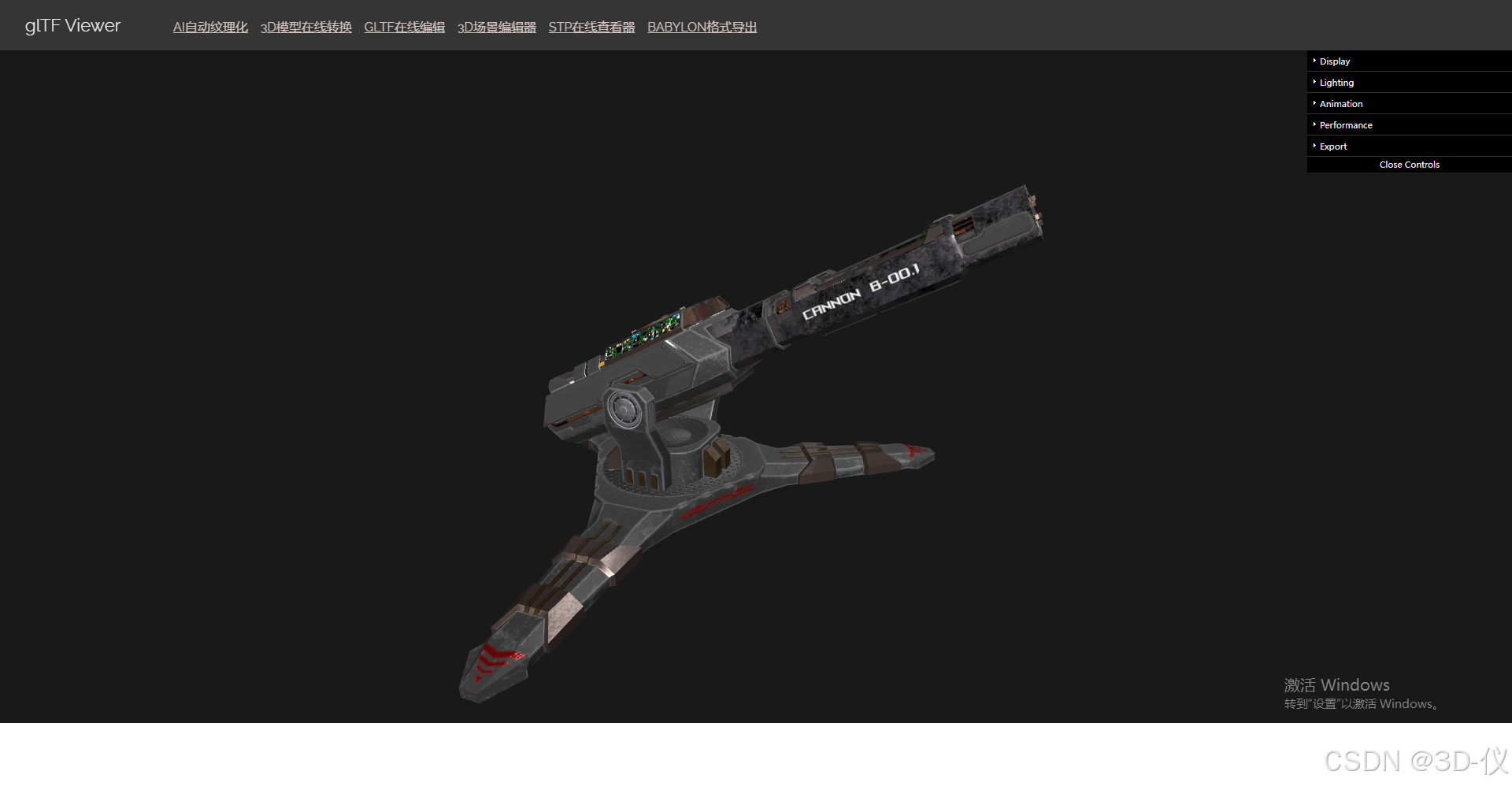

1. NSDT gltfviewer gltf glb文件的在线预览

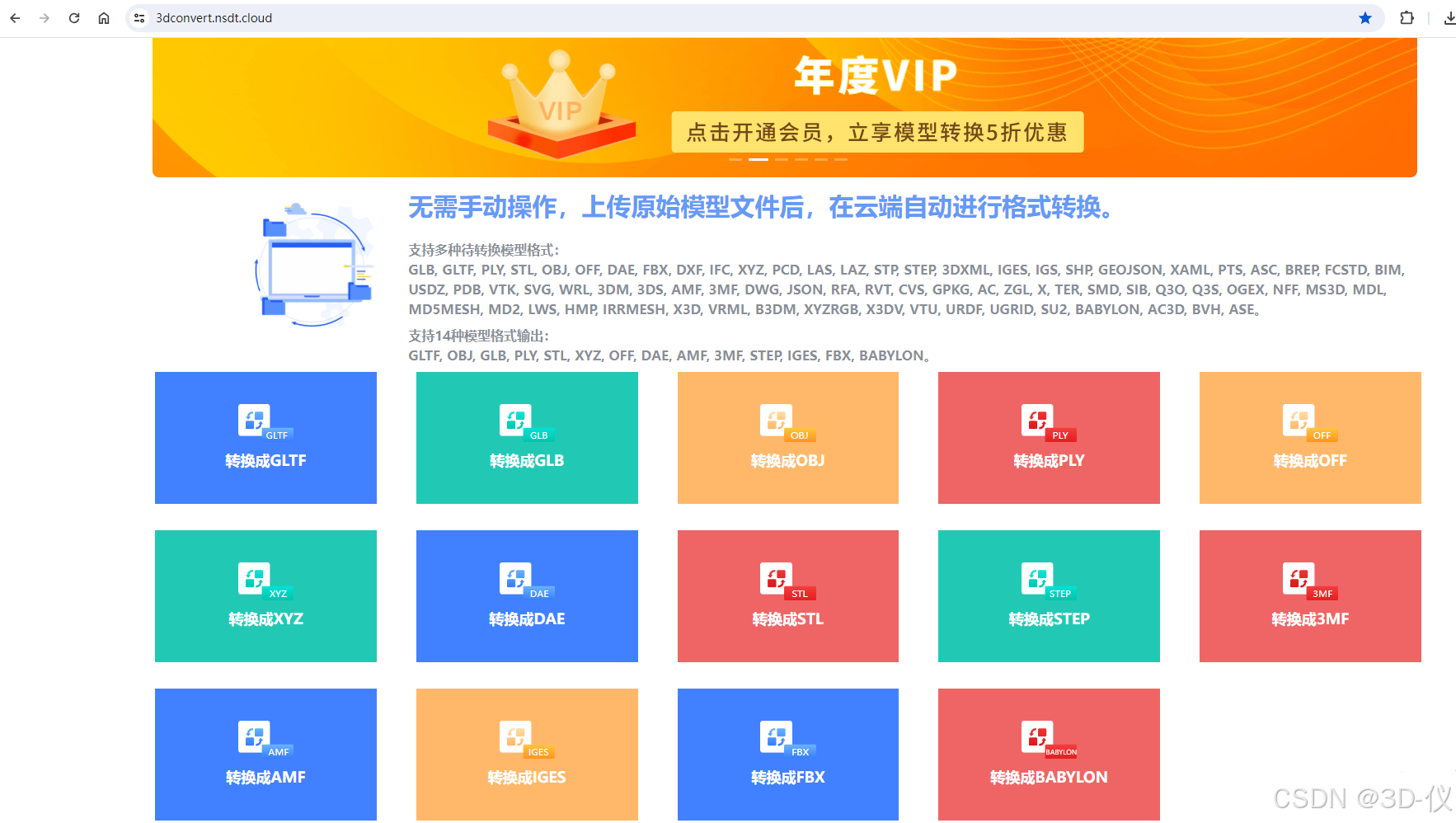

2. NSDT 3Dconvert在线3D模型格式转换工具，支持多种3D模型格式在线预览和格式转换，支持将模型转换为GLTF、OBJ、GLB、PLY、STL、XYZ、OFF、DAE等格式。 NSDT 3Dconvert支持GLB、GLTF、PLY、STL、OBJ、OFF、DAE、FBX、DXF、IFC、XYZ、PCD、 LAS、LAZ、STP、STEP、3DXML、IGES、IGS、SHP、GEOJSON、XAML、PTS、ASC、 BREP、FCSTD、BIM、USDZ和PDB等源格式。 NSDT 3Dconvert提供Revit、MicroStation等设计软件插件，通过插件将RVT、RFA、DGN等设计文件进行在线预览和格式转换。

3. 模型编辑分享，可以在现有模型基础上再重新编辑添加新元素



7.结论

• QEM 适用于 高精度 3D 优化

• Edge Collapse 适用于 WebGL 实时优化

• Three.js 用 QEM 进行离线减面

• Babylon.js 用 Edge Collapse 进行 LOD 优化
