本文详细介绍了波音737NG飞机的各个主要系统，包括空调、电源、防火、飞行操纵、燃油、液压、起落架、引气、饮用水、发动机滑油和燃油以及反推系统的原理和工作流程，通过图表和分析帮助读者理解飞机系统的工作机制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

把收集的一些学习资料整理整理，能发到公众号的就发，不能发的就放到网盘，有需要的可以上去看看。

1空调系统

空调系统总图

737-700 6c979150b8ea50352d3dabf70b69b5a7.png 737-800 6c979150b8ea50352d3dabf70b69b5a7.png

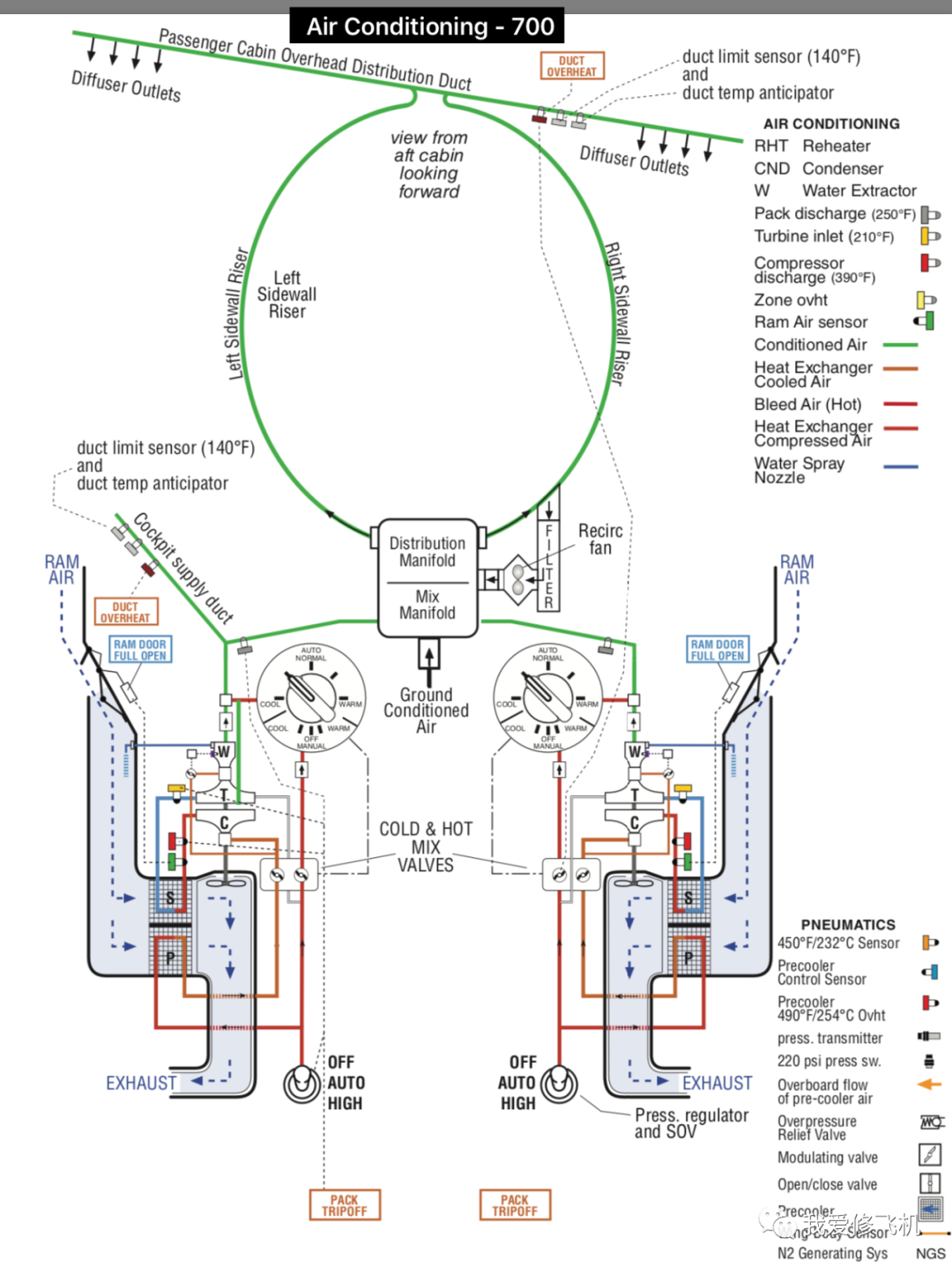

700型飞机图

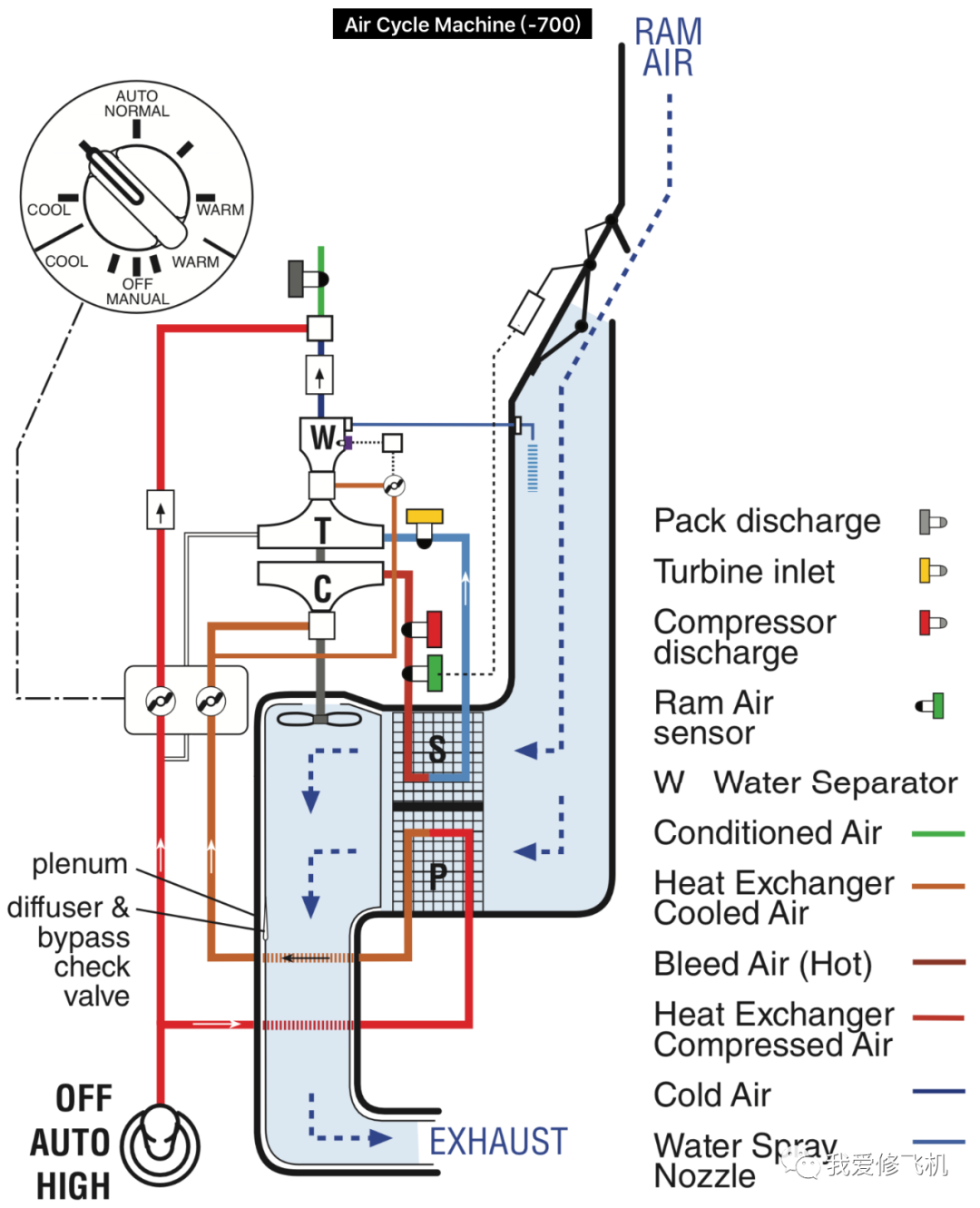

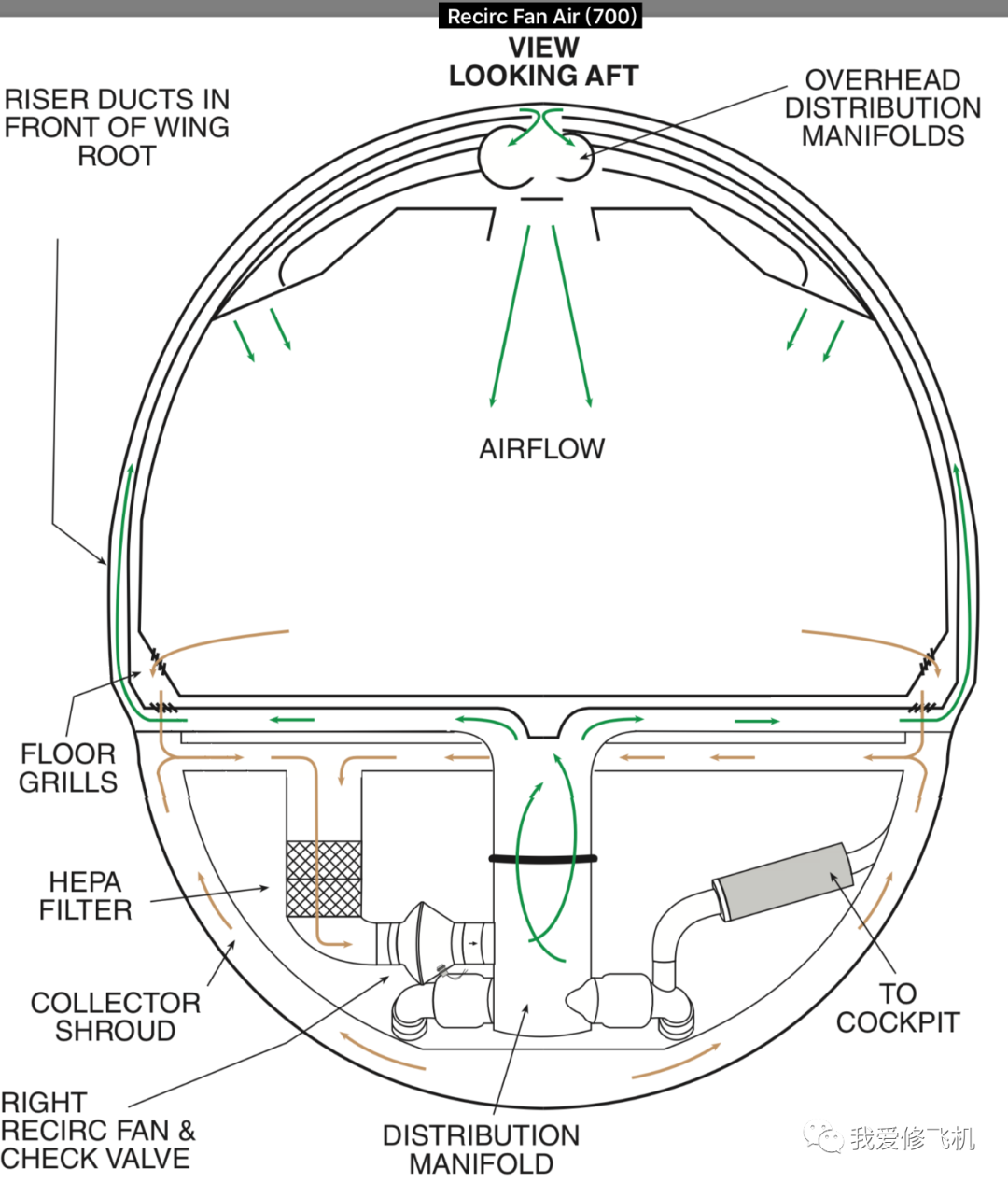

700ACM e69d61f6d42bd6e173017bd6b2efff92.png 700再循环 53231df4870a41a4009286aaffd94727.png

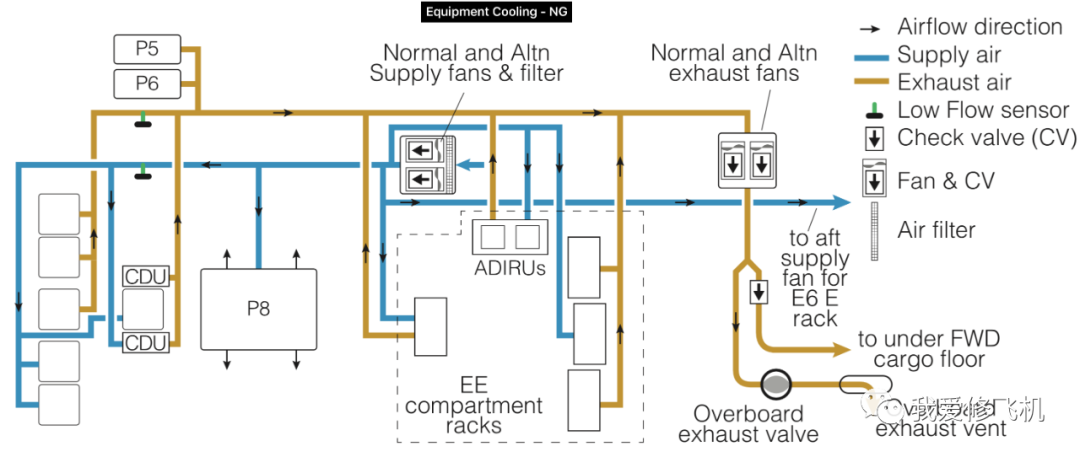

冷却系统


2电源系统

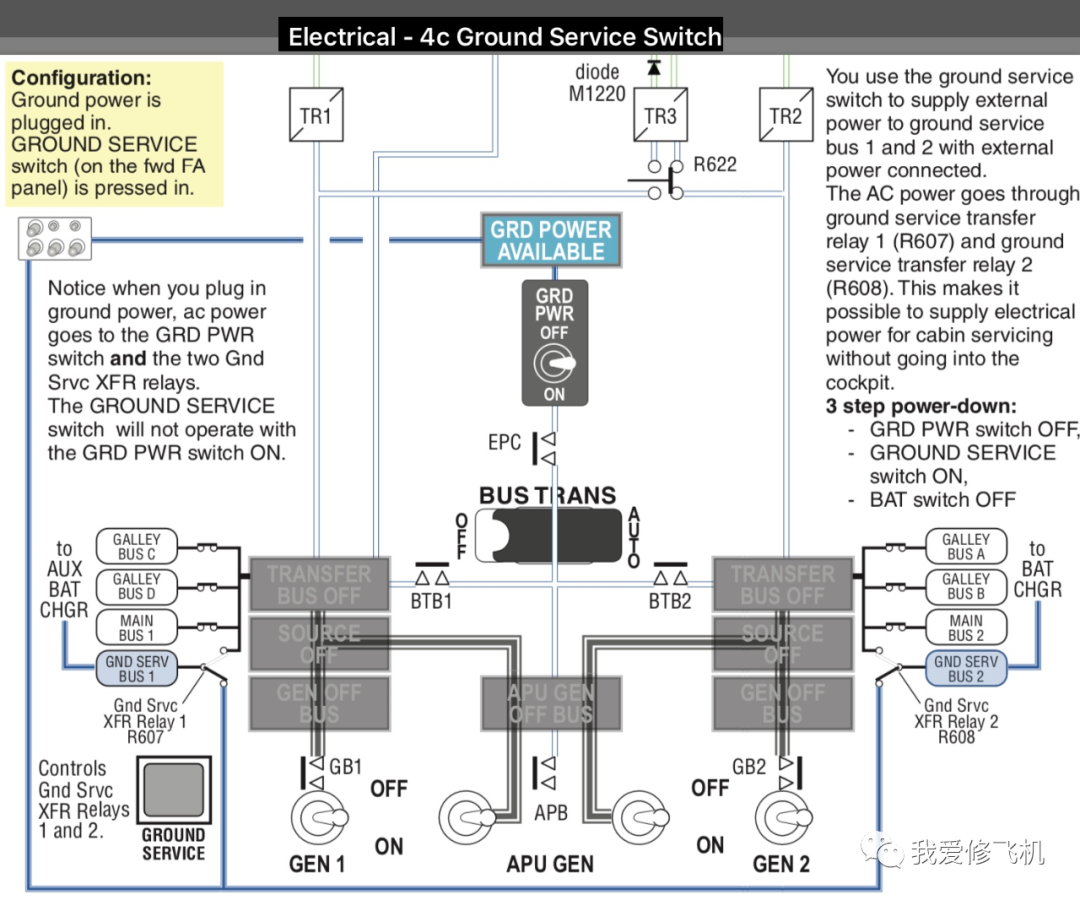

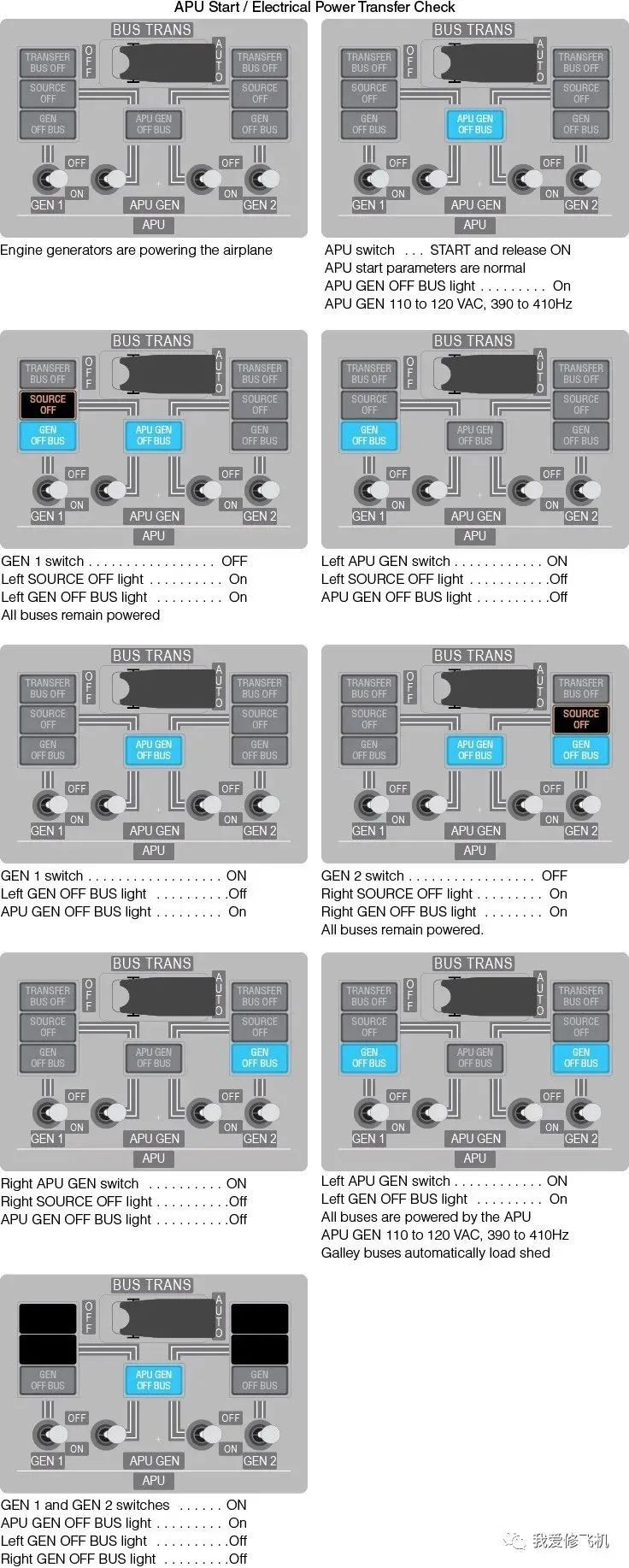

电源转换指示

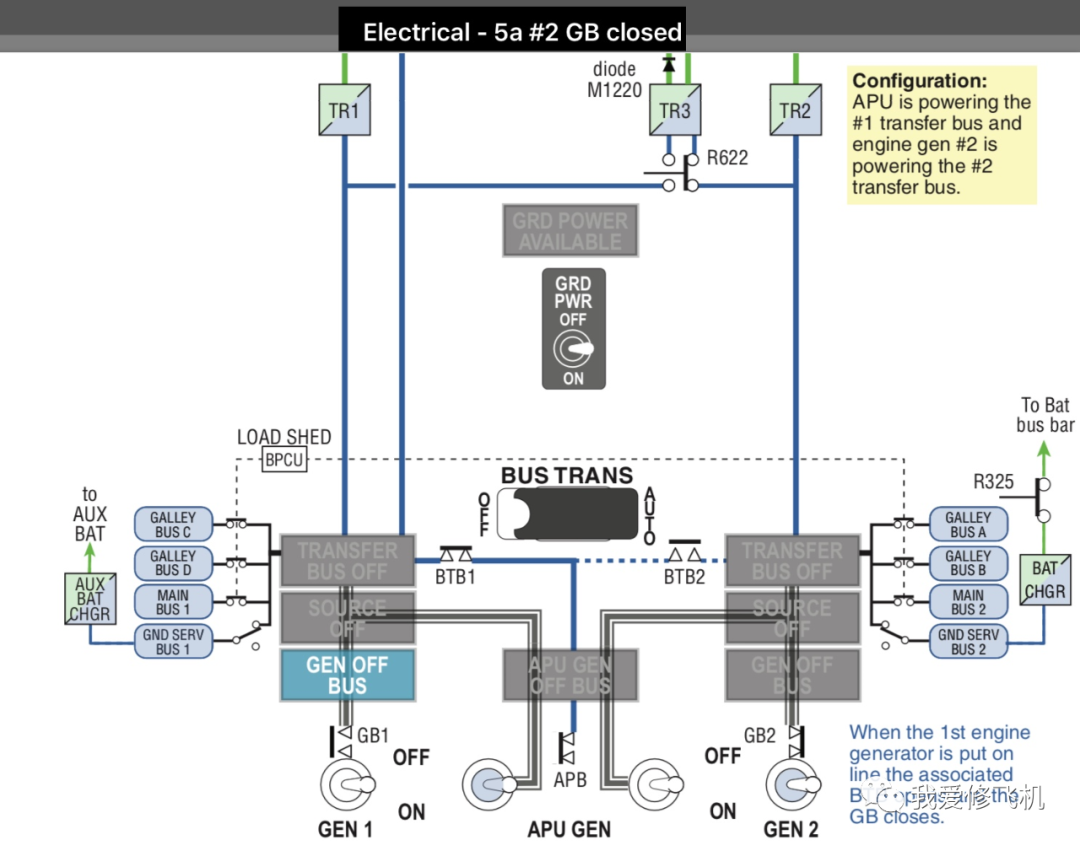

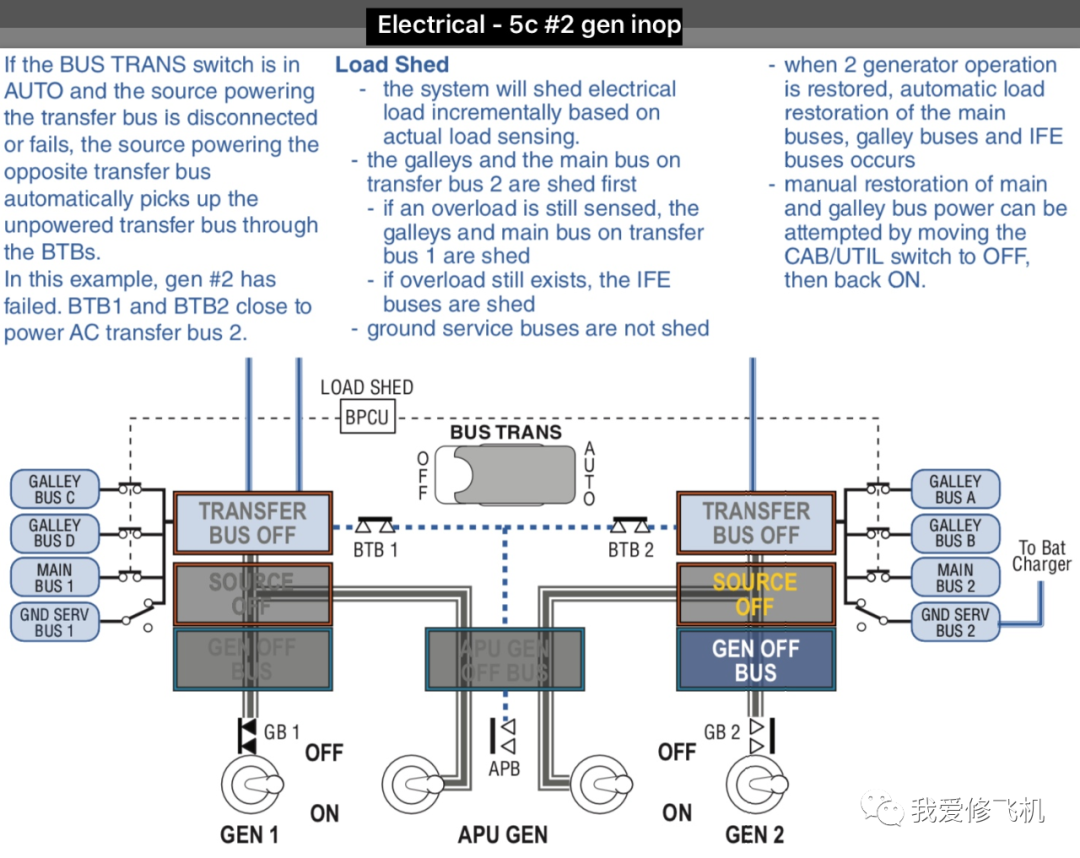

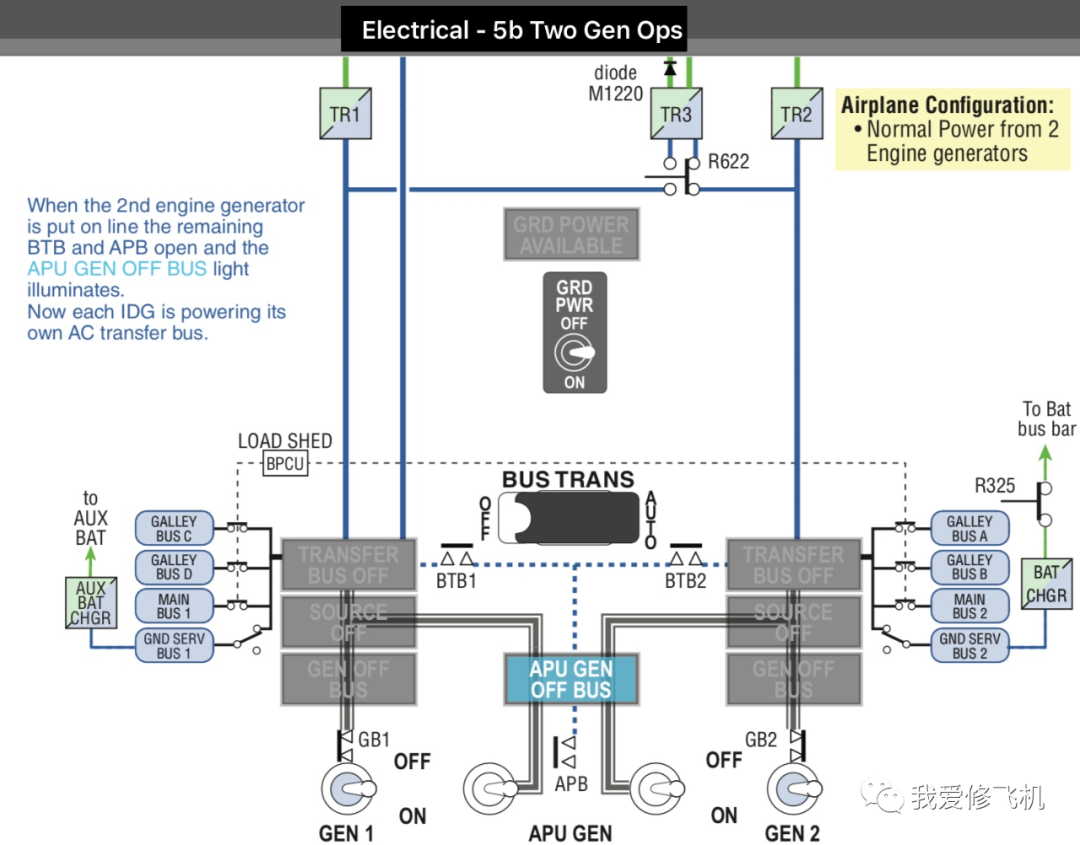

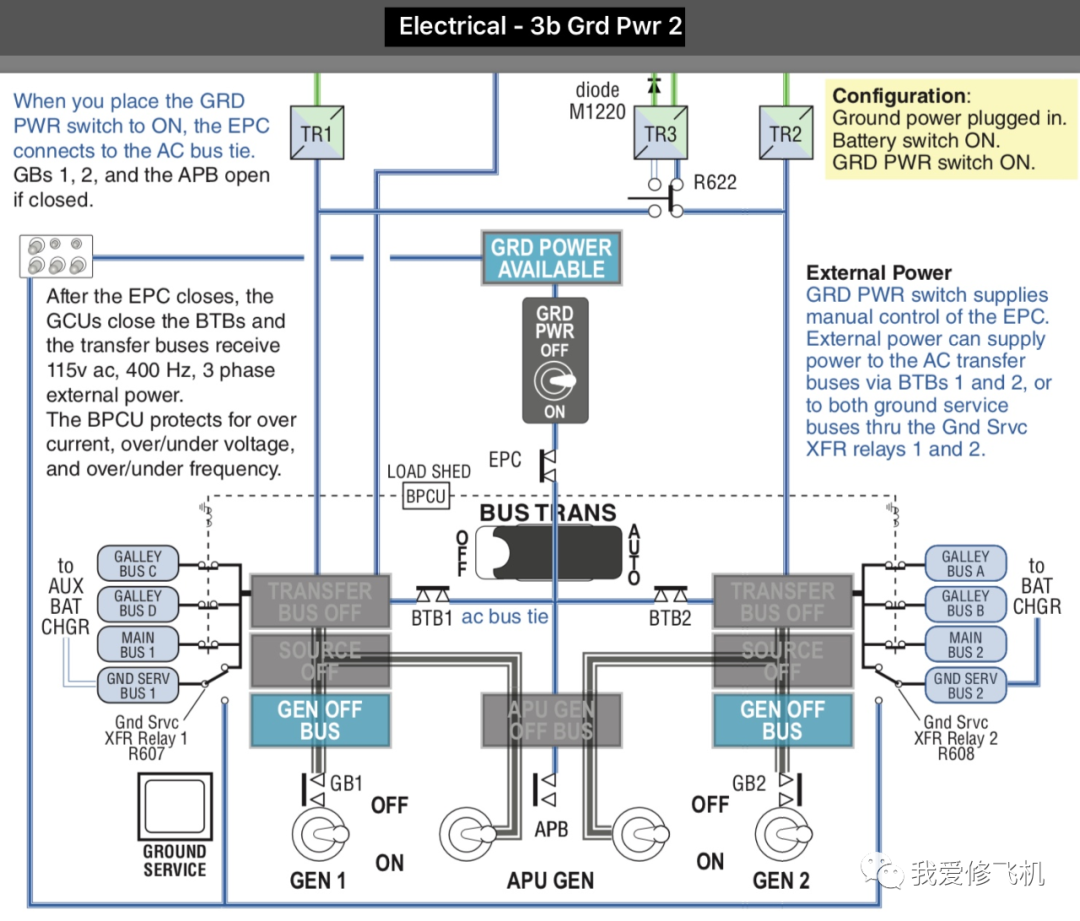

电源转换原理图，接APU电，地面电，左APU右IDG，左右IDG和右IDG故障。(多图往下拉)


往下拉


往下拉


往下拉


往下拉


往下拉


到底啦

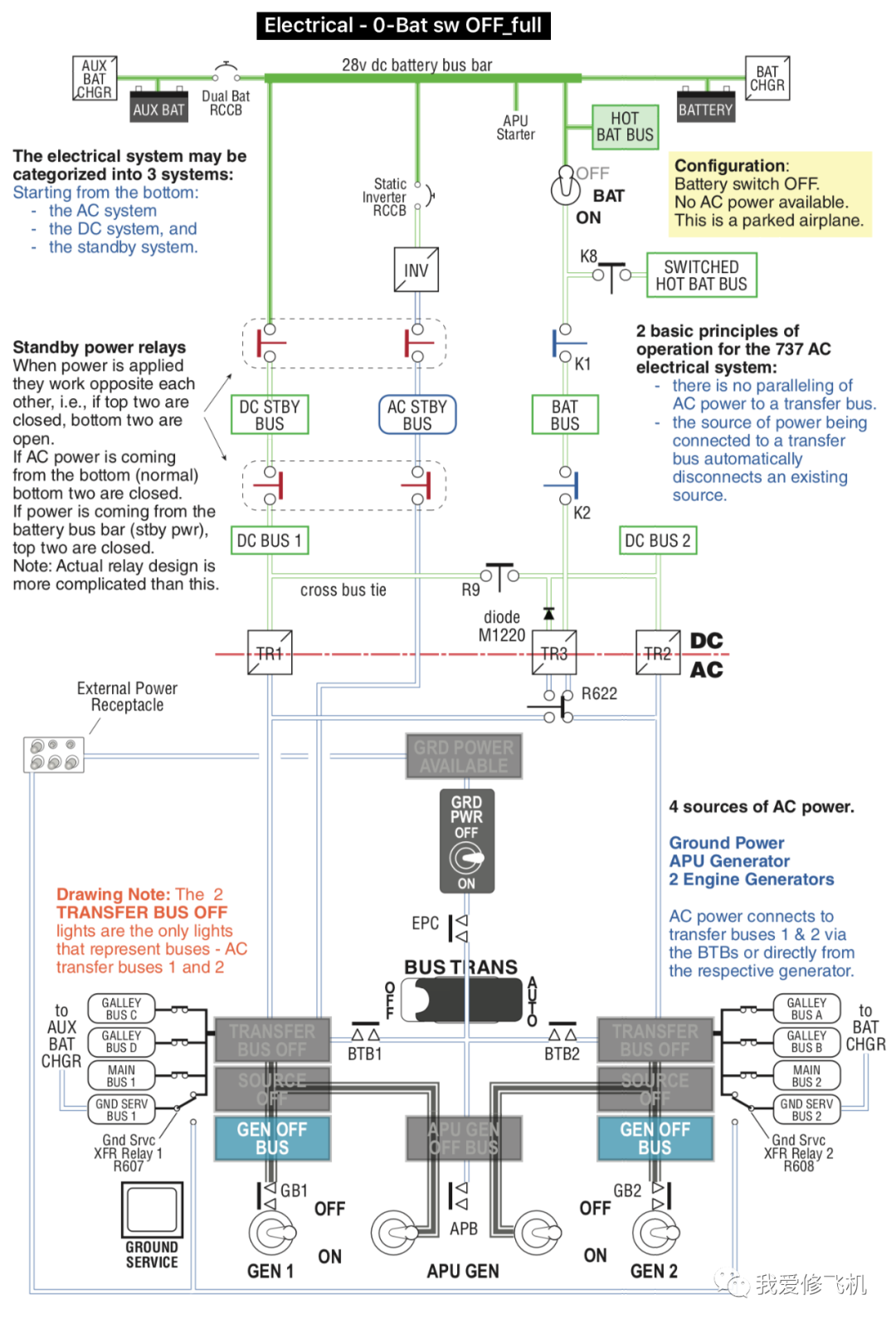

电瓶关位各电门状态

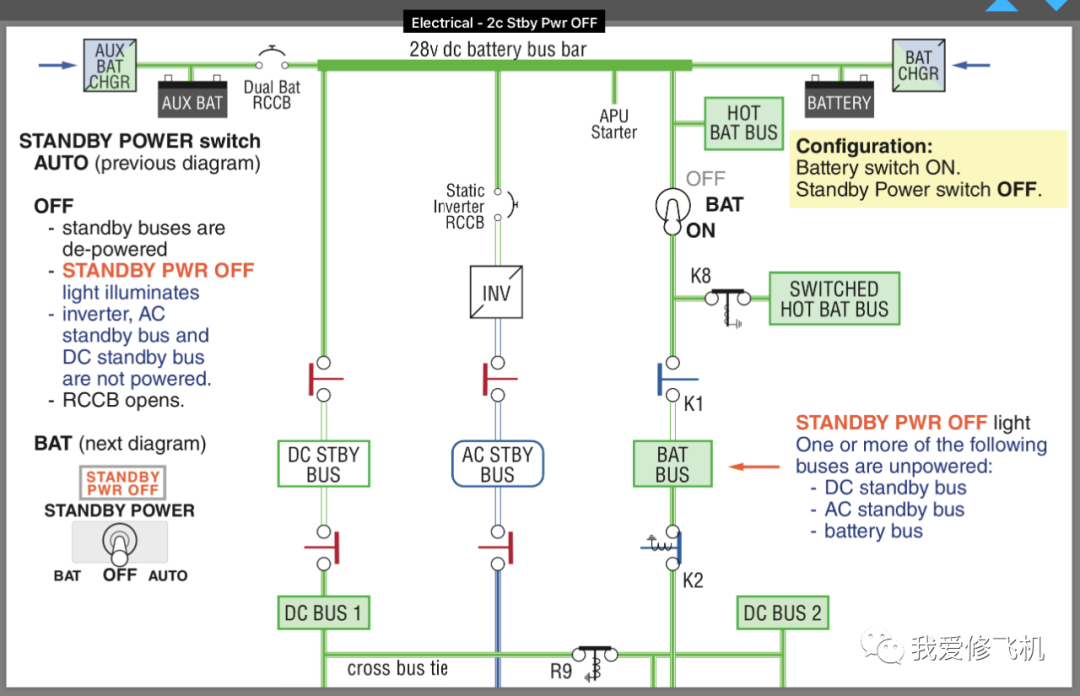

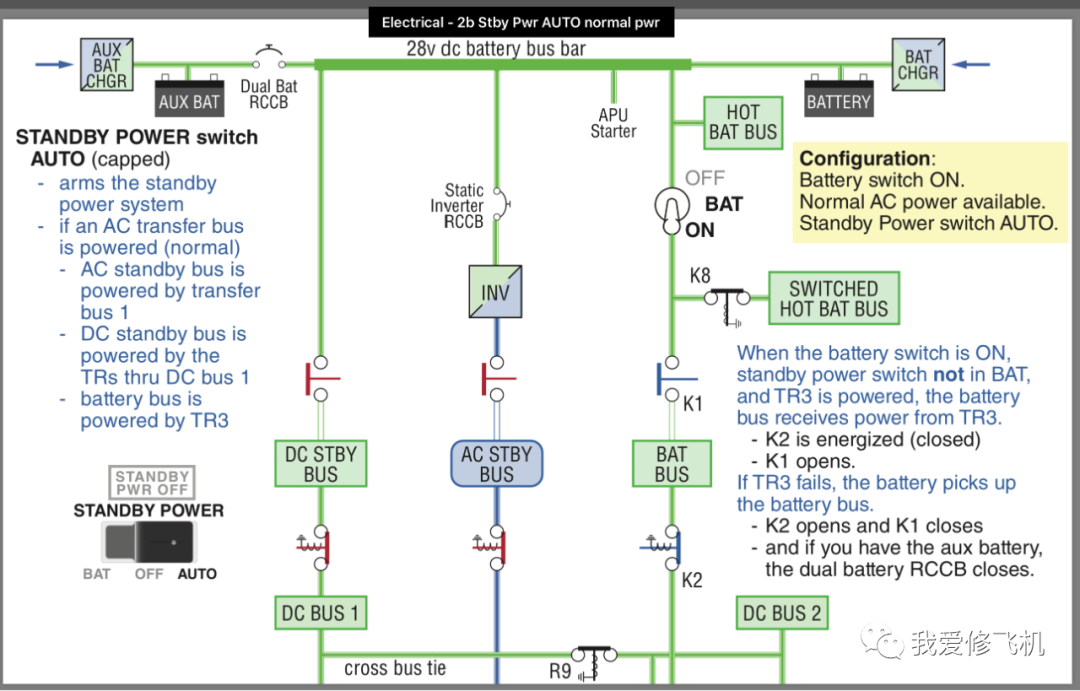

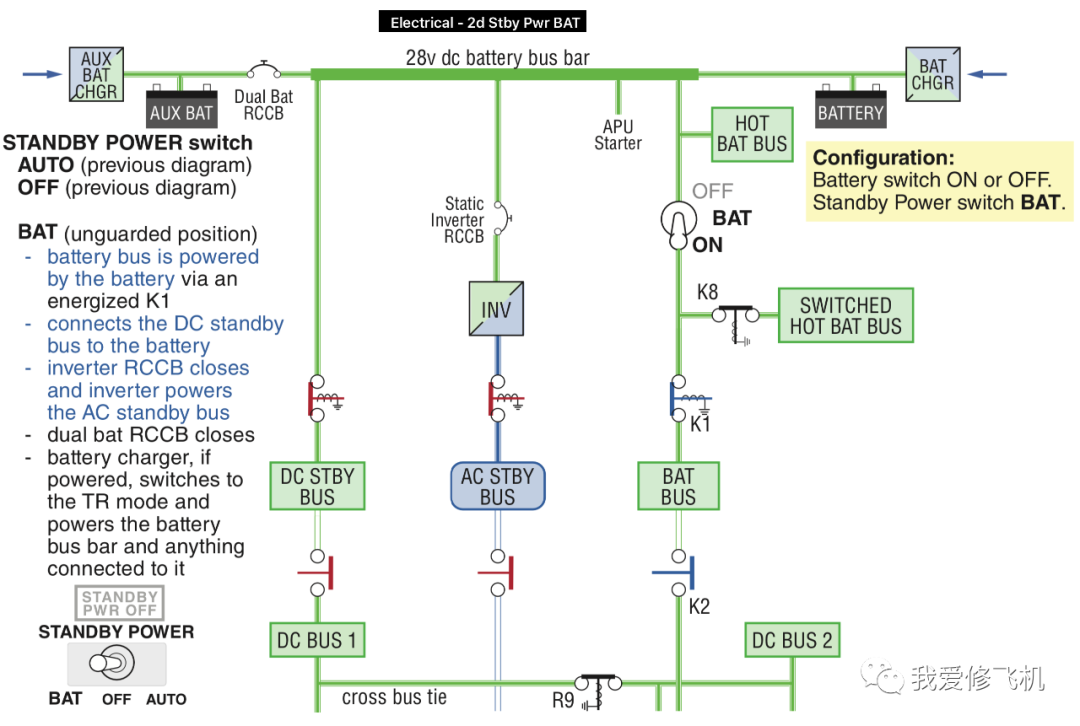

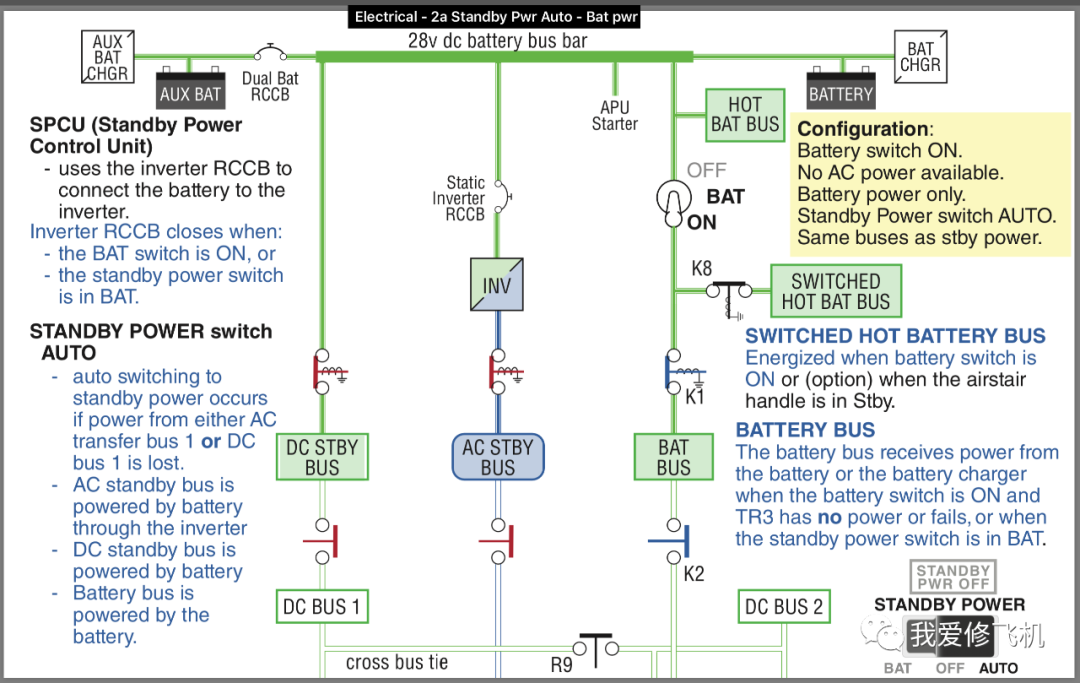

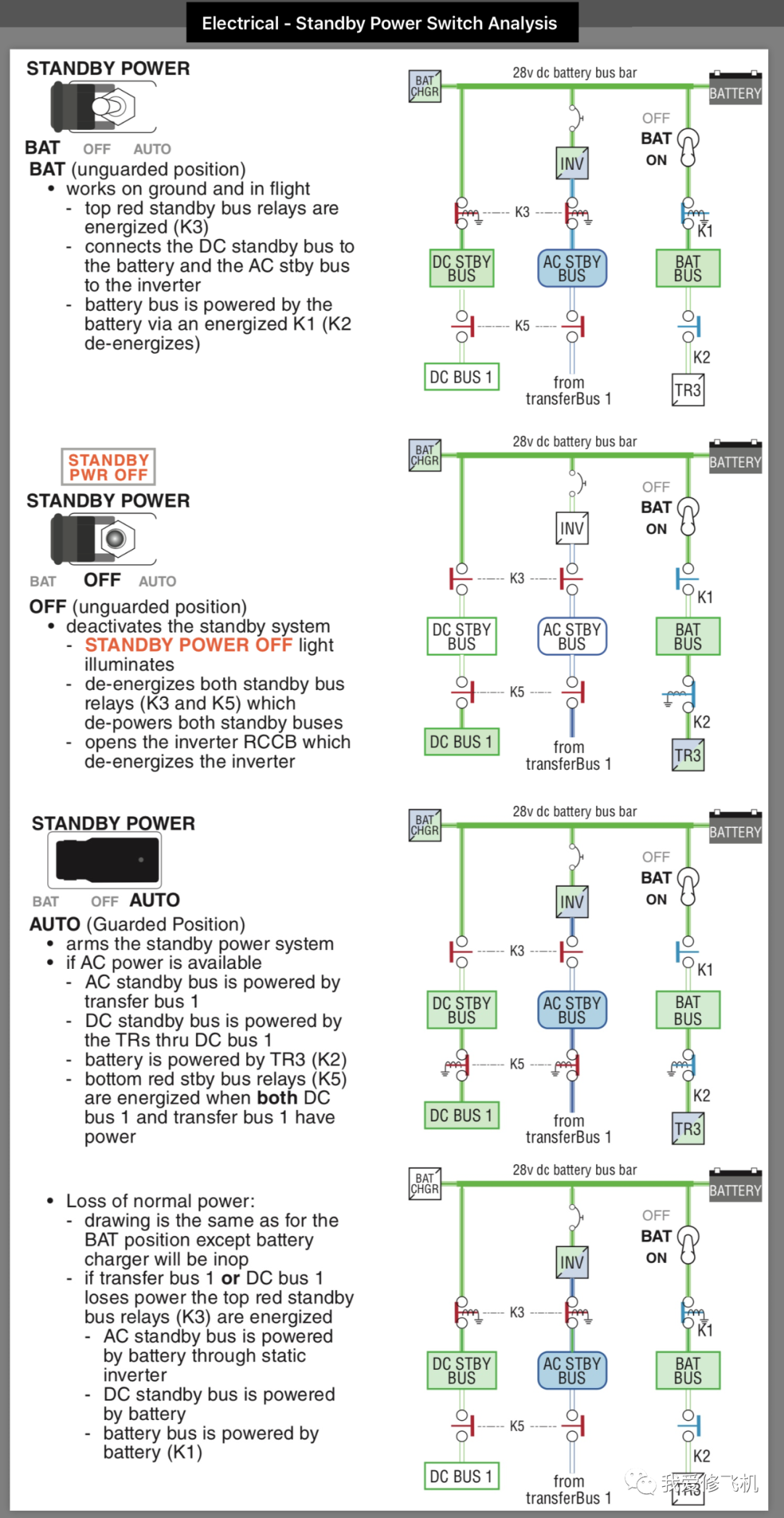

备用电源电门分析

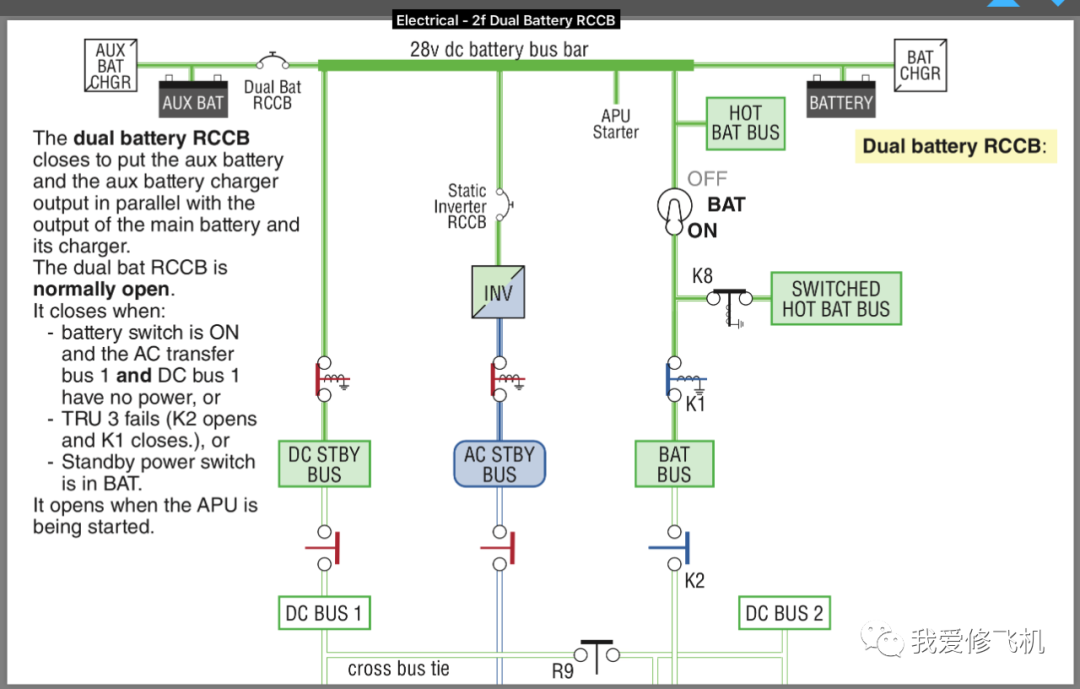

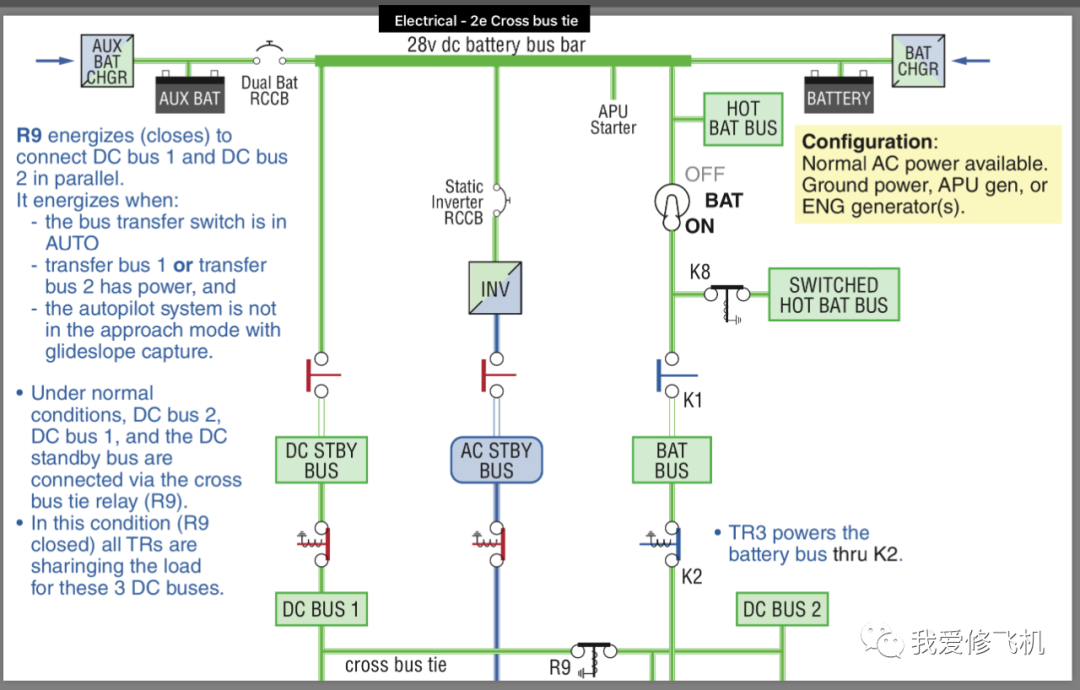

直流电的控制逻辑。

电瓶接通备用电源自动、接通交流电备用电源自动位、备用电源关闭、备用电源电瓶位、交叉汇流条接通和RCCB闭合。 (多图往下拉)


往下拉


往下拉


往下拉


往下拉


往下拉


到底啦

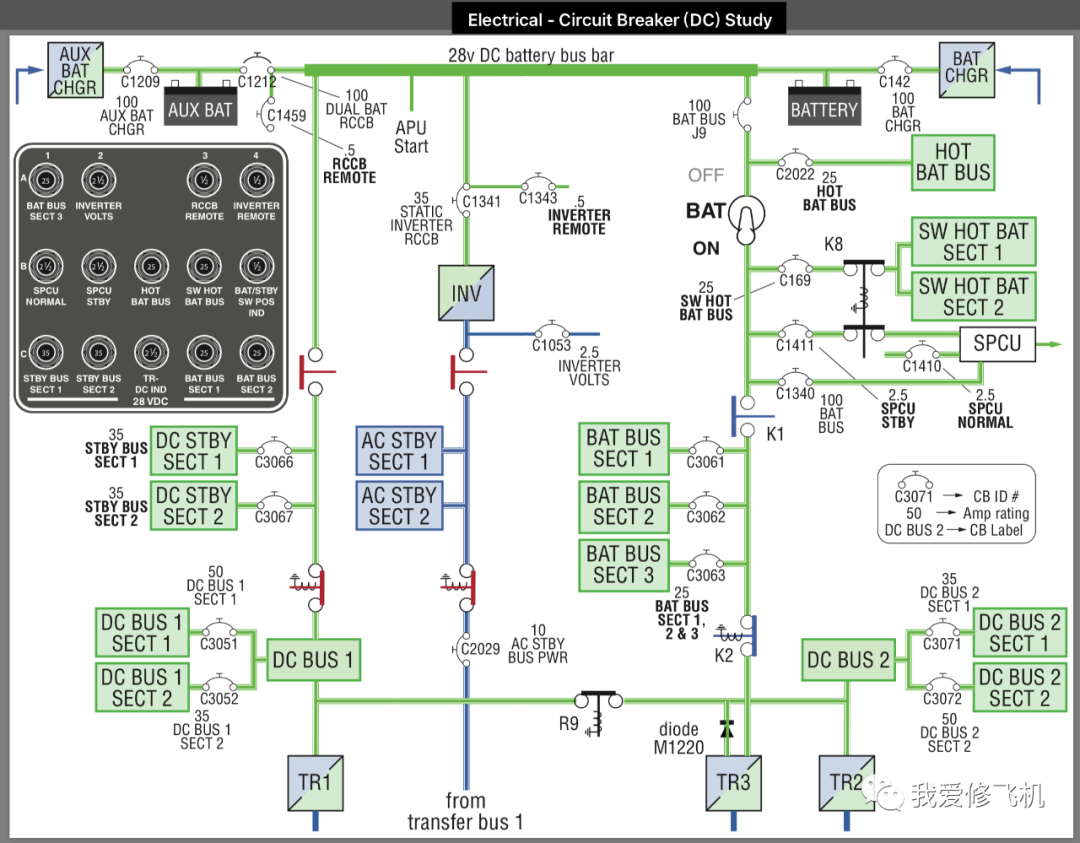

直流电源跳开关


3防火系统

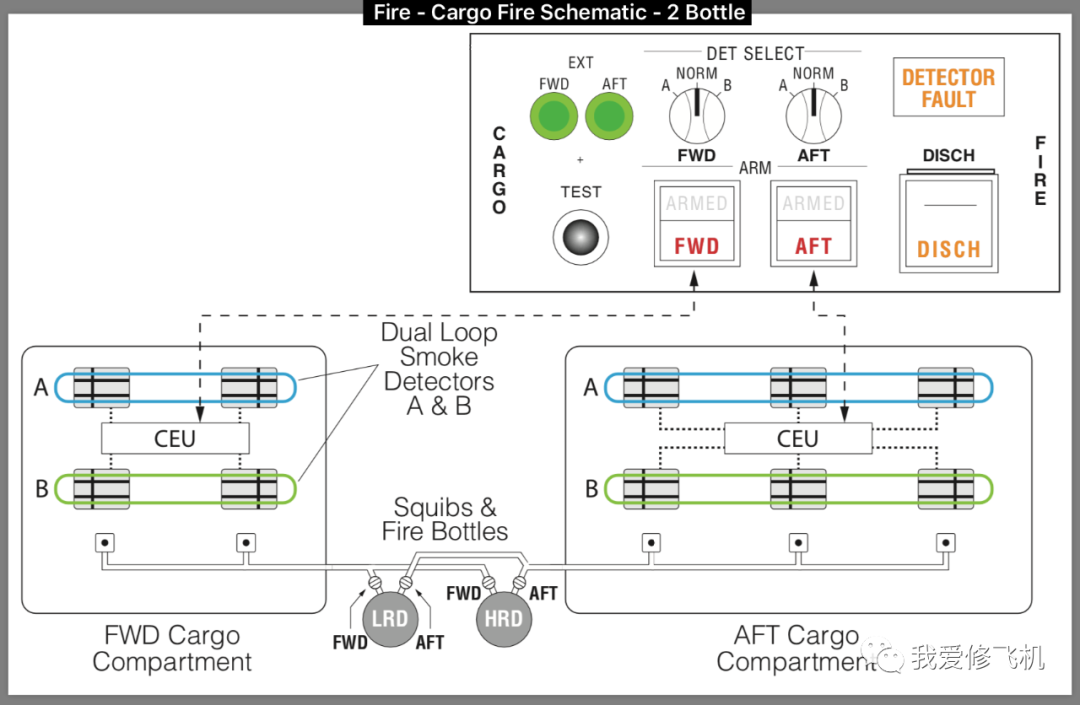

货舱防火

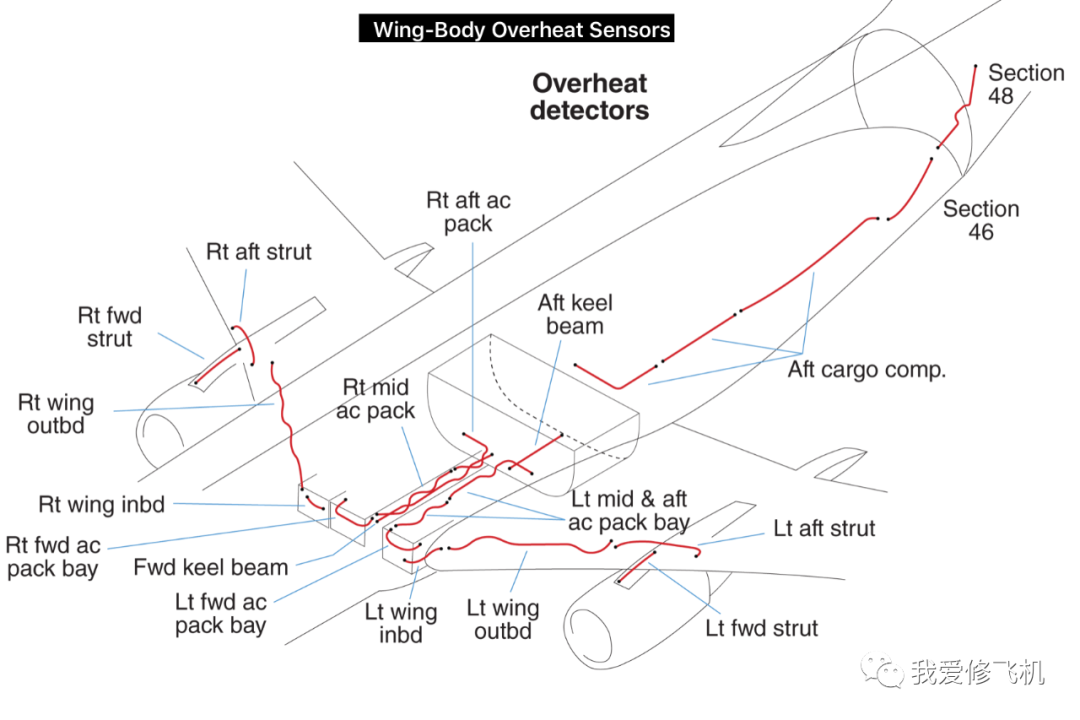

大翼机身过热探测器分布图


4飞行操纵系统

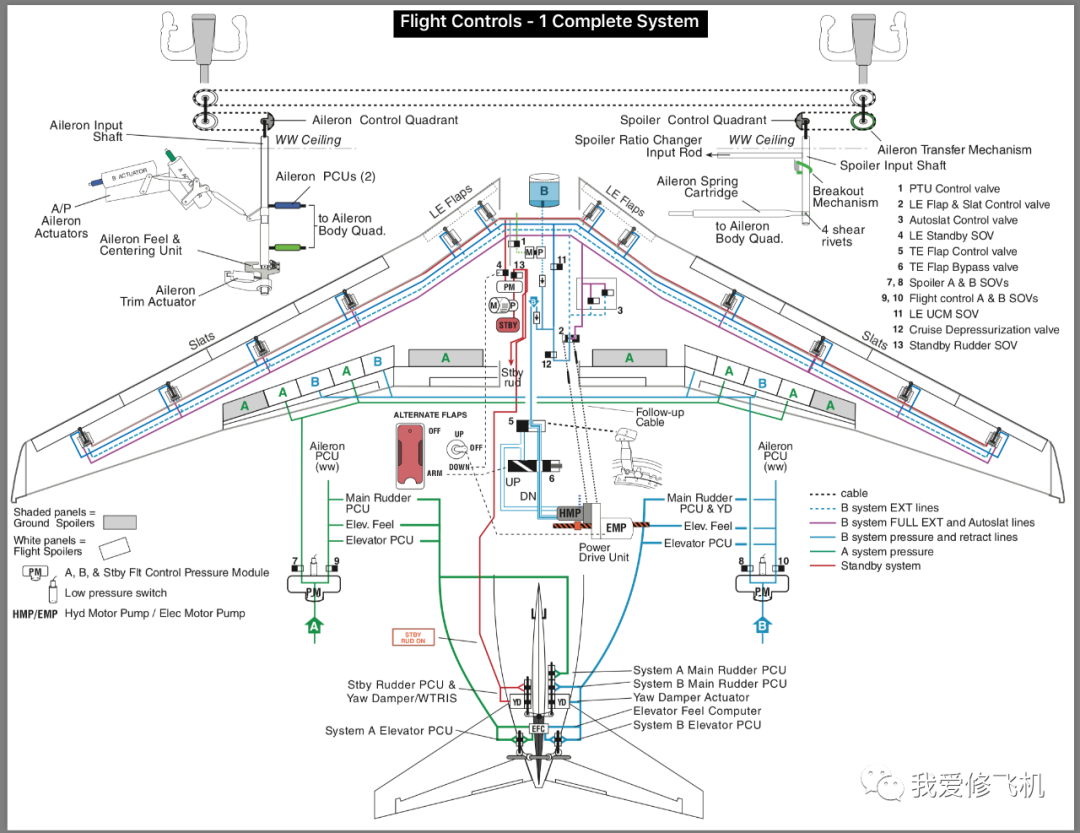

飞行操纵总图


缝翼作动控制原理

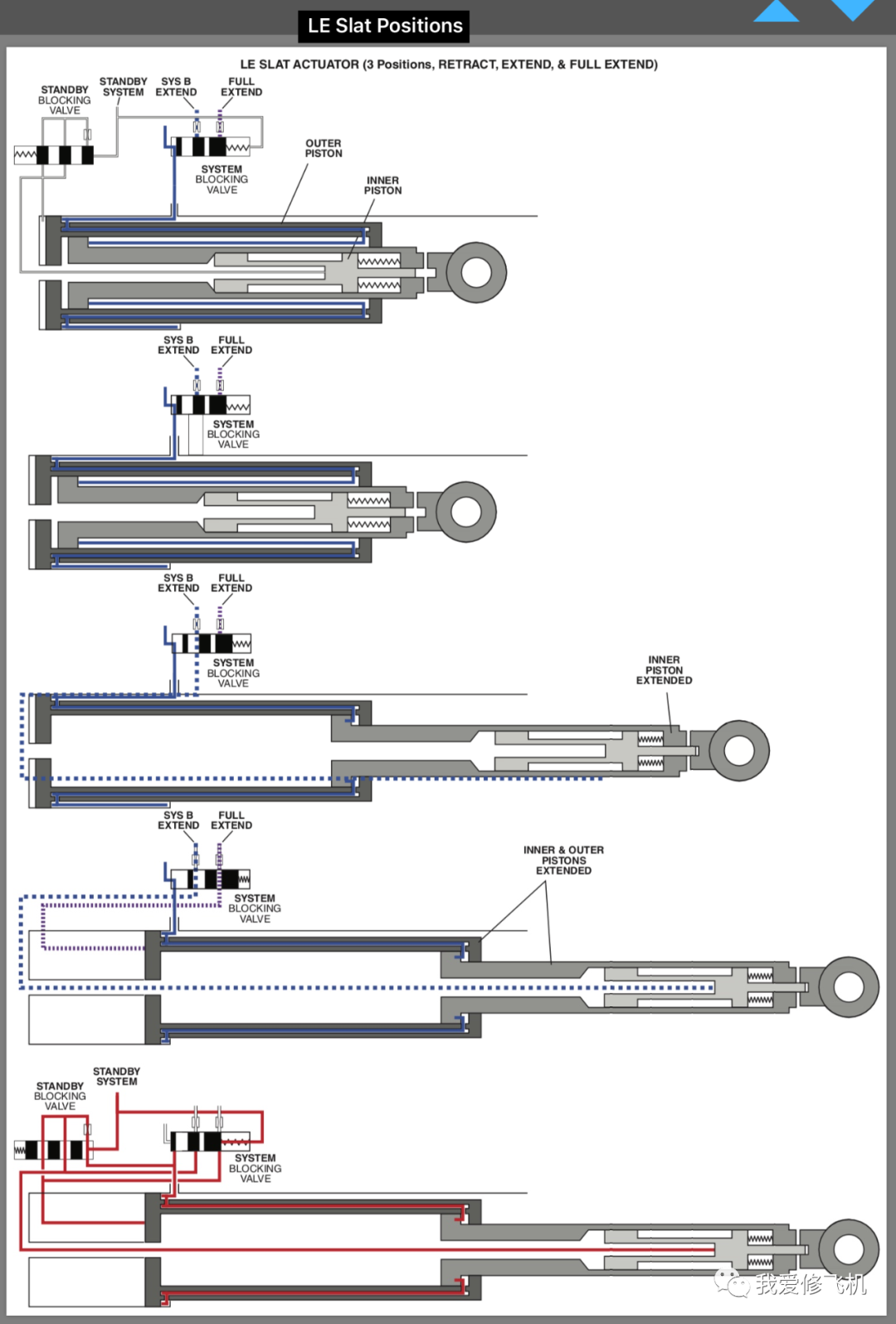

缝翼作动筒作动原理

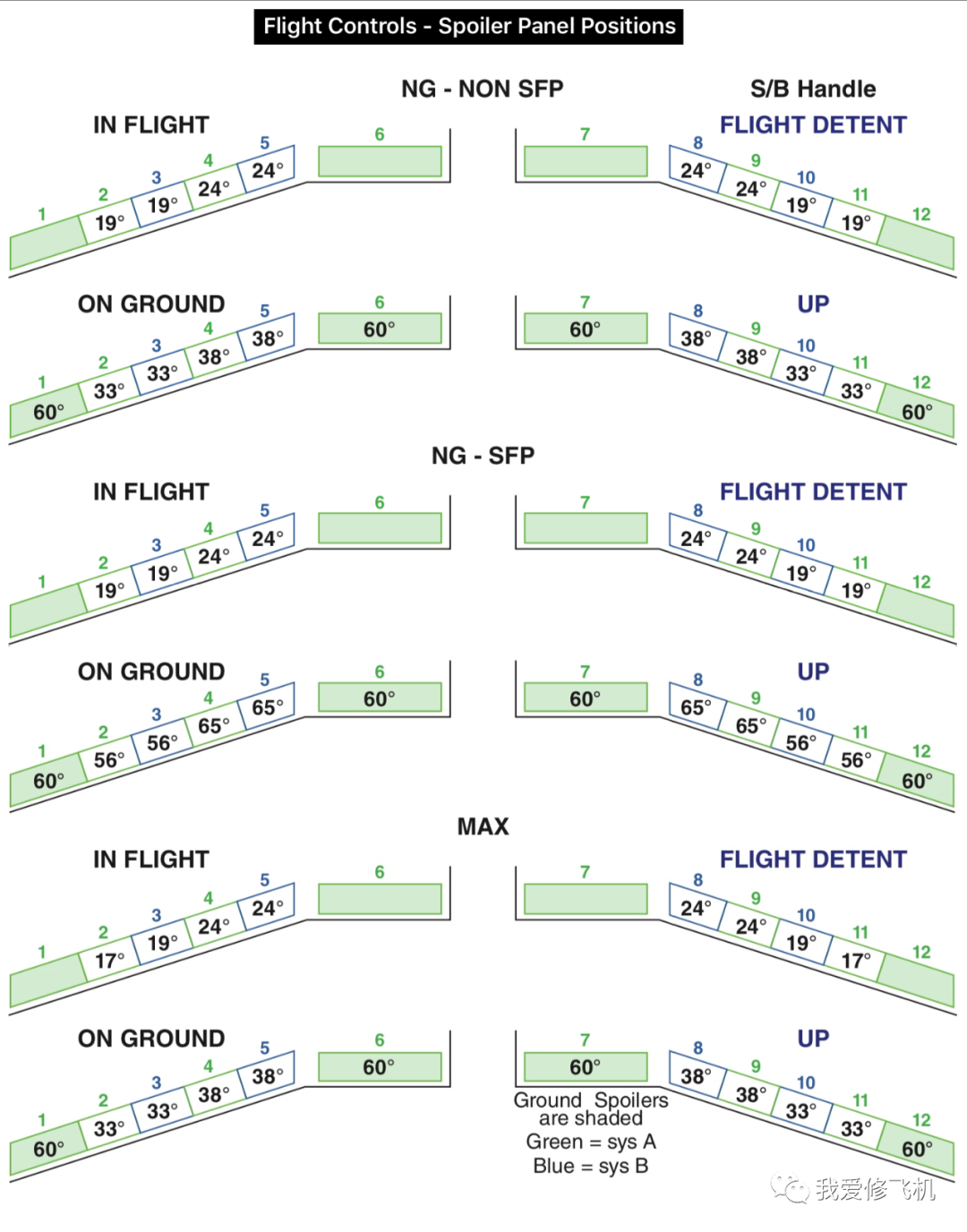

扰流板作动角度

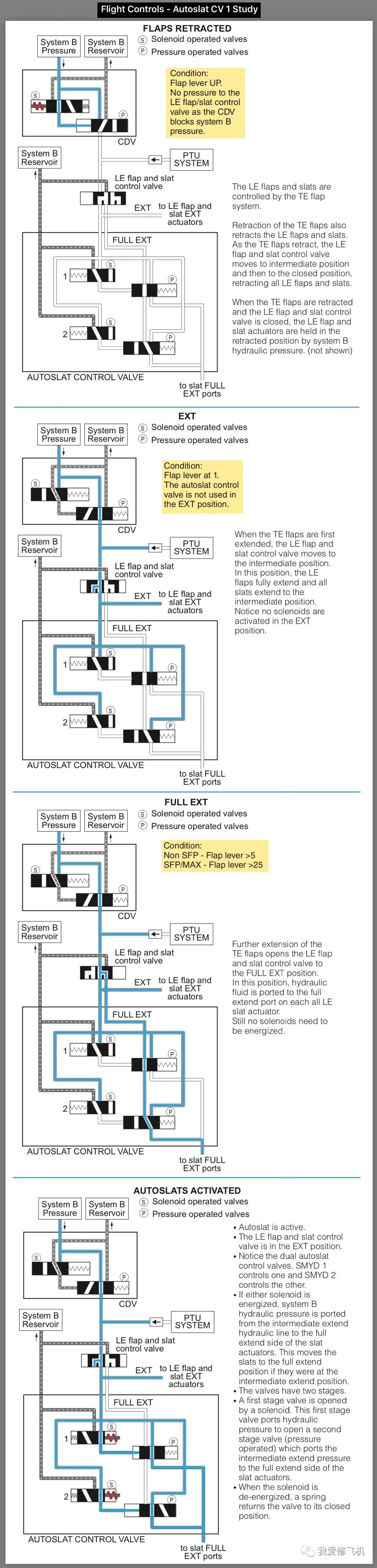

自动缝翼作动

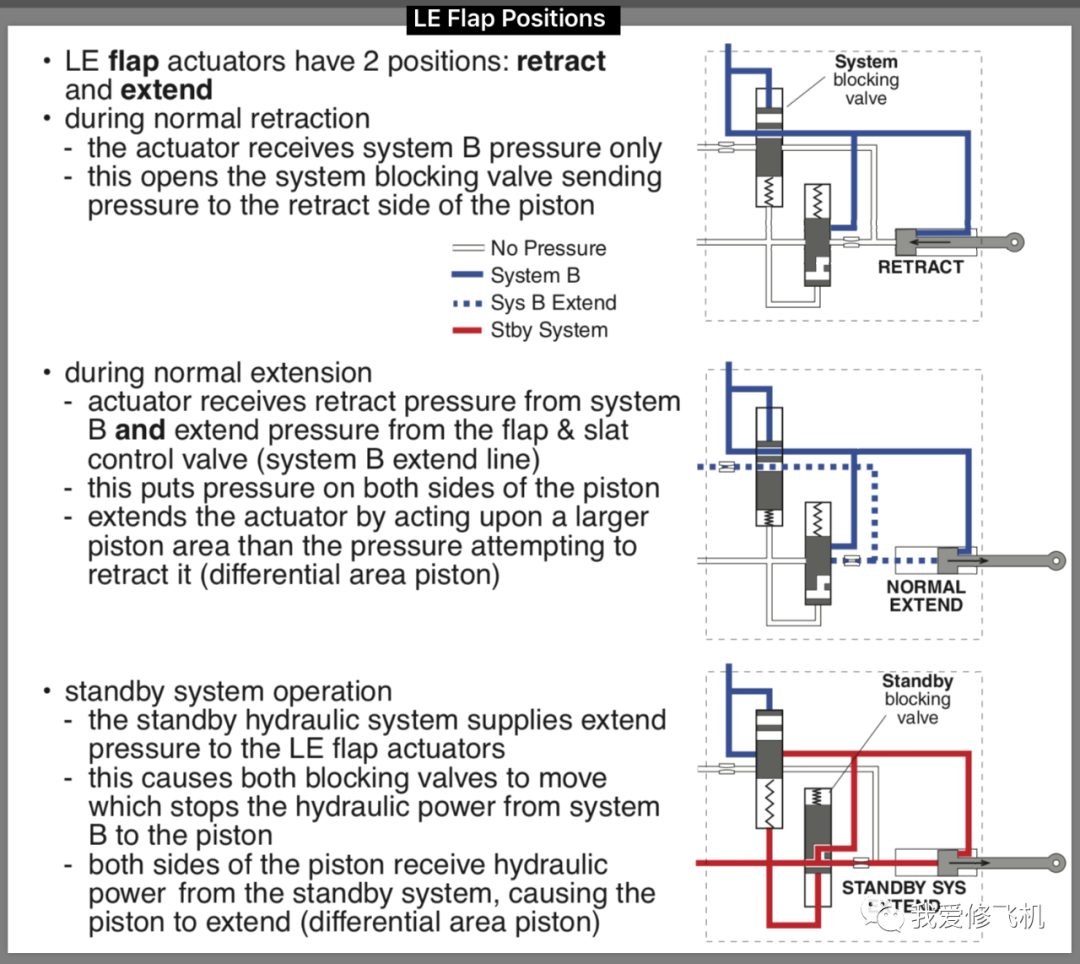

前缘襟翼作动原理


5燃油系统

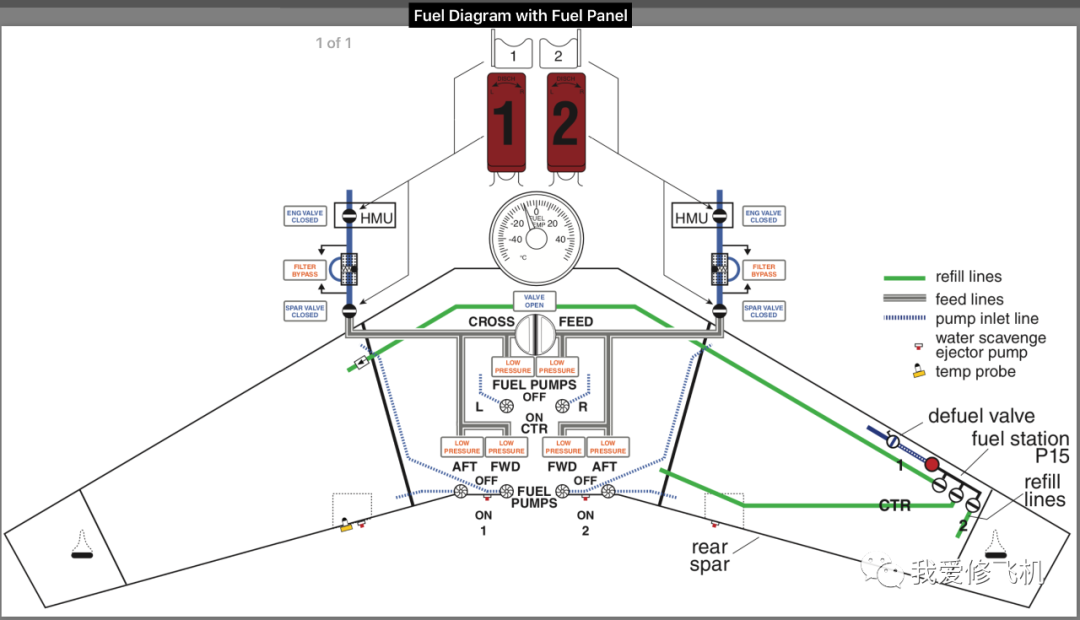

燃油系统


6液压系统

液压系统组成

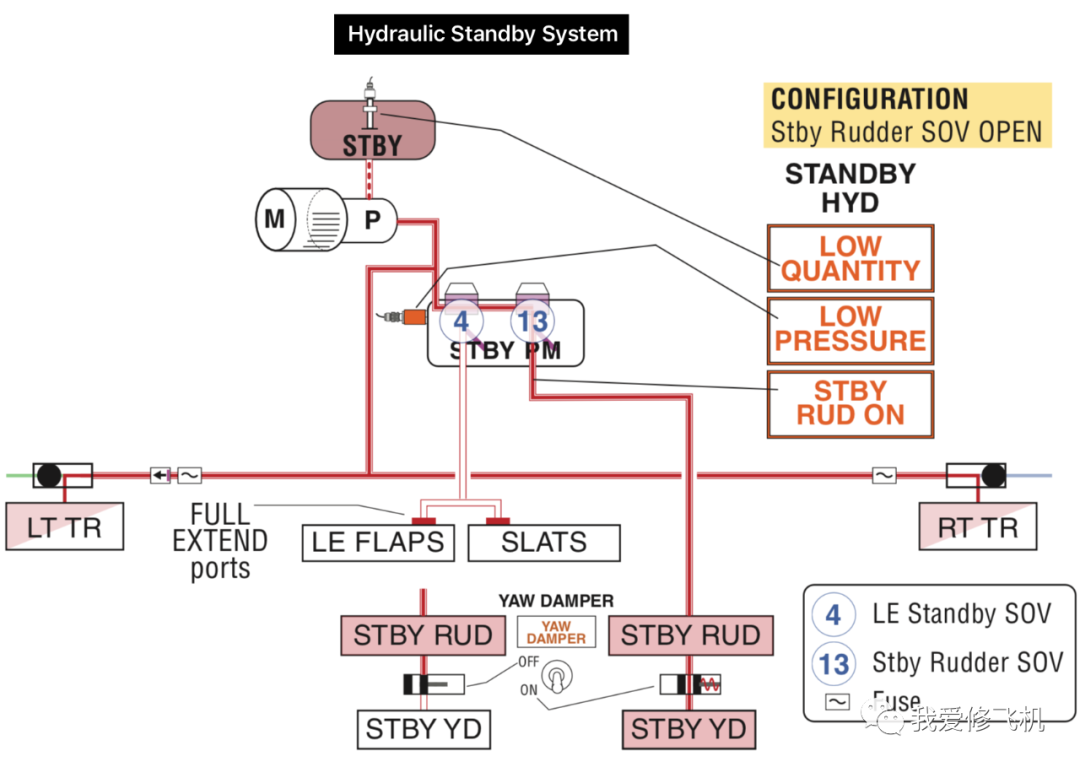

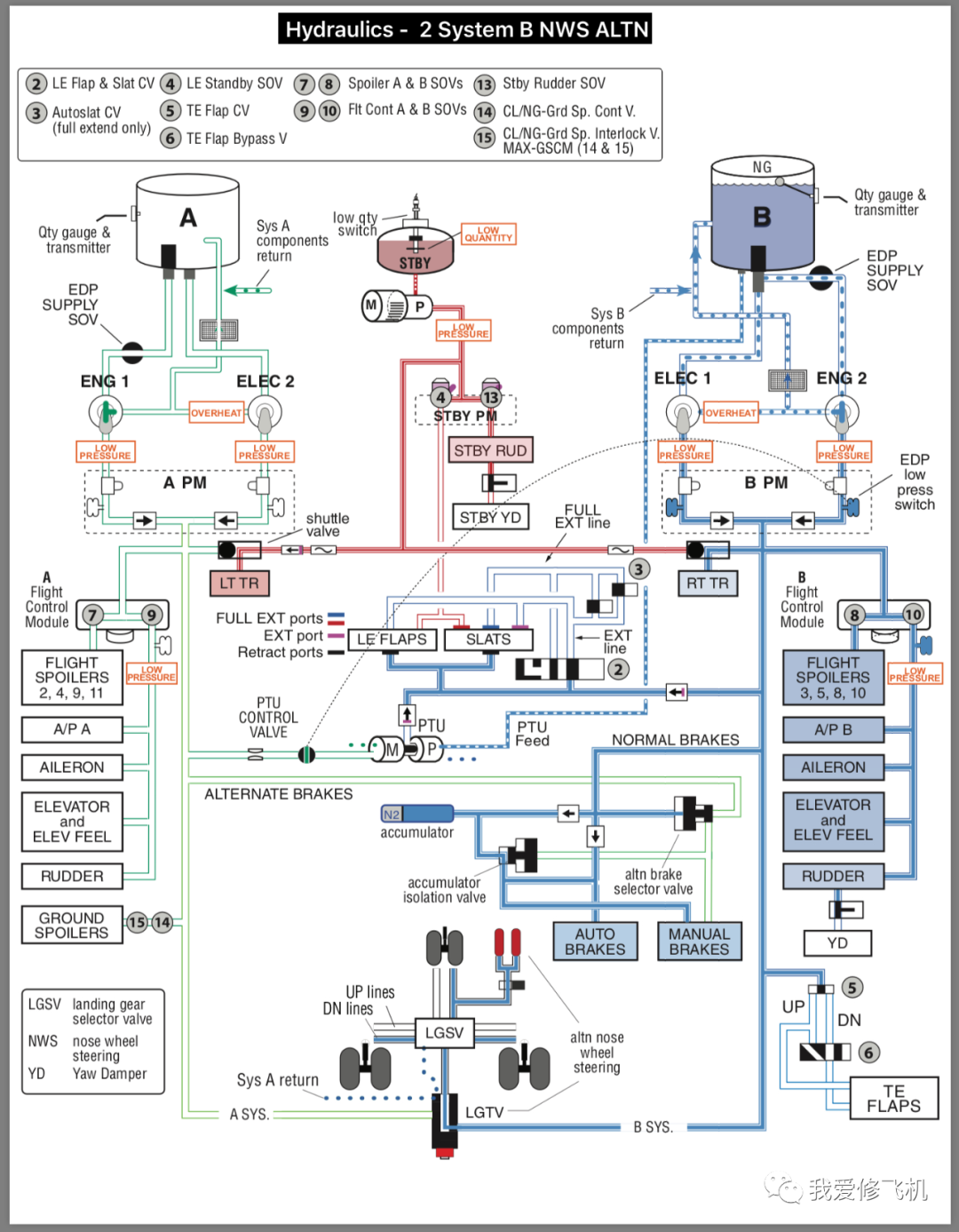

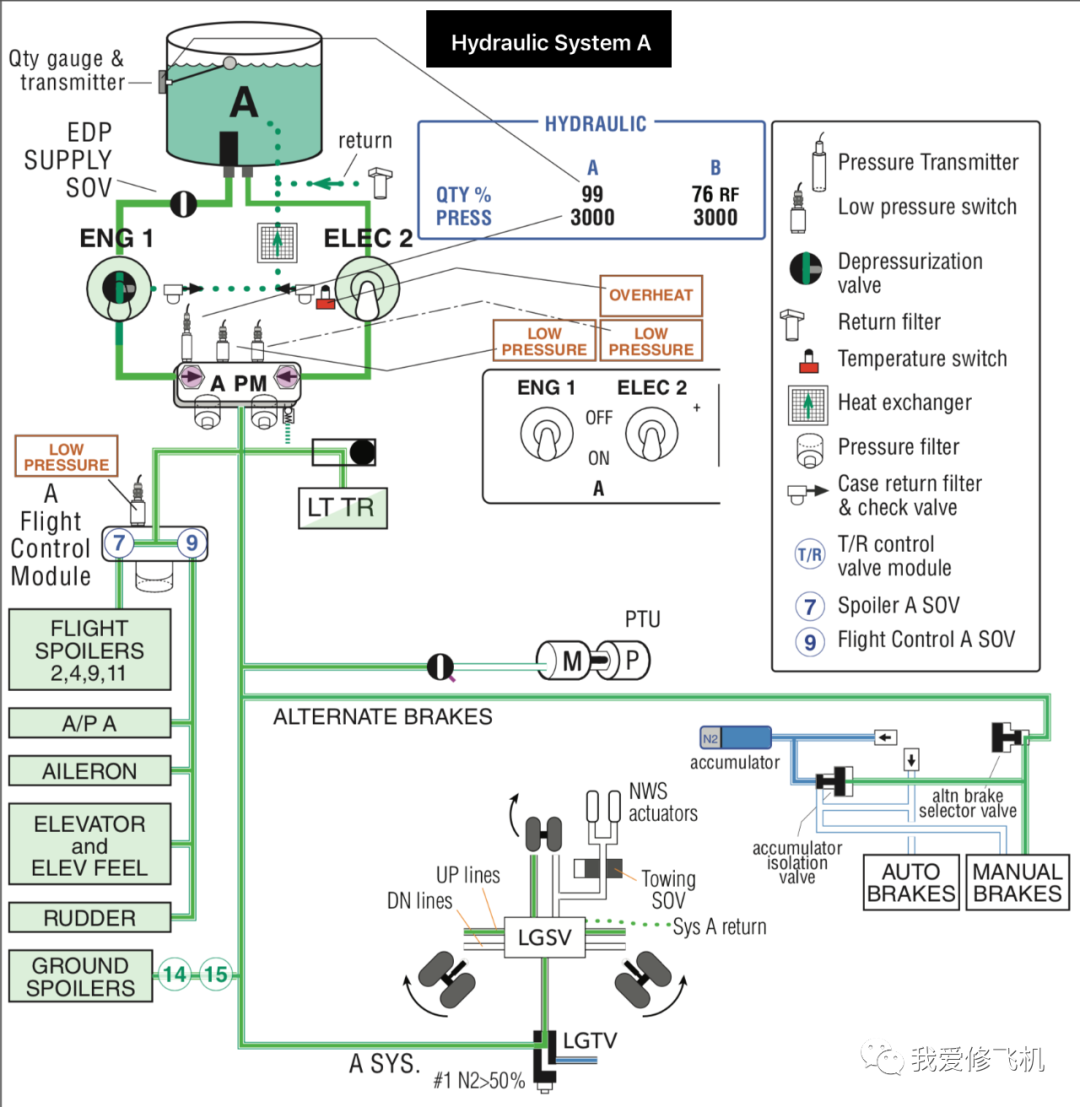

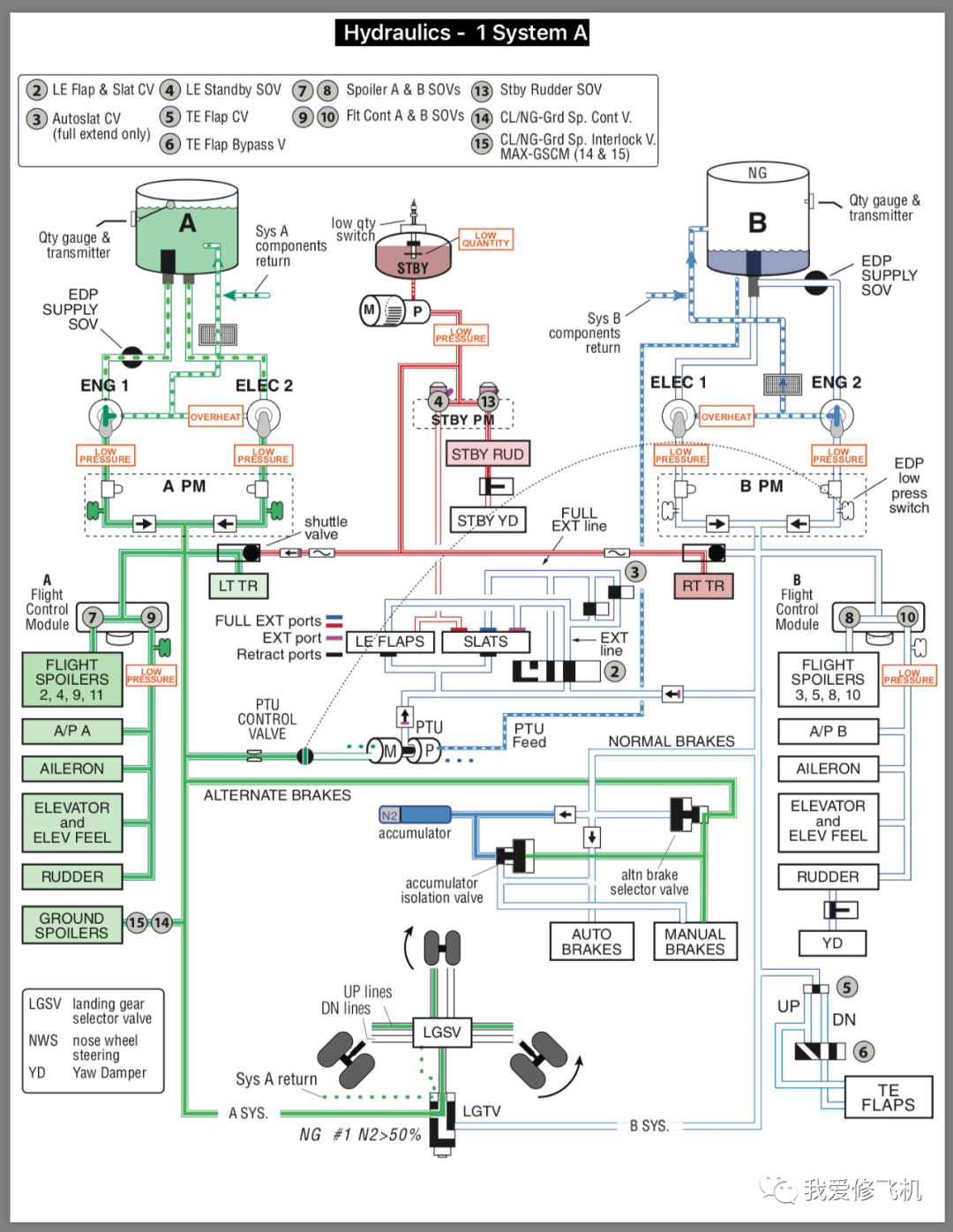

A系统 edfdf7f0fb414bc8d6916206039f6097.png 备用系统 b7cd166b4c8eda175b9936ab3406e68c.png 液压系统总图 5e958a6b5cee84dfe904be86f839b25c.png B系统 99434498a9ee6df44f5b775188299c42.png

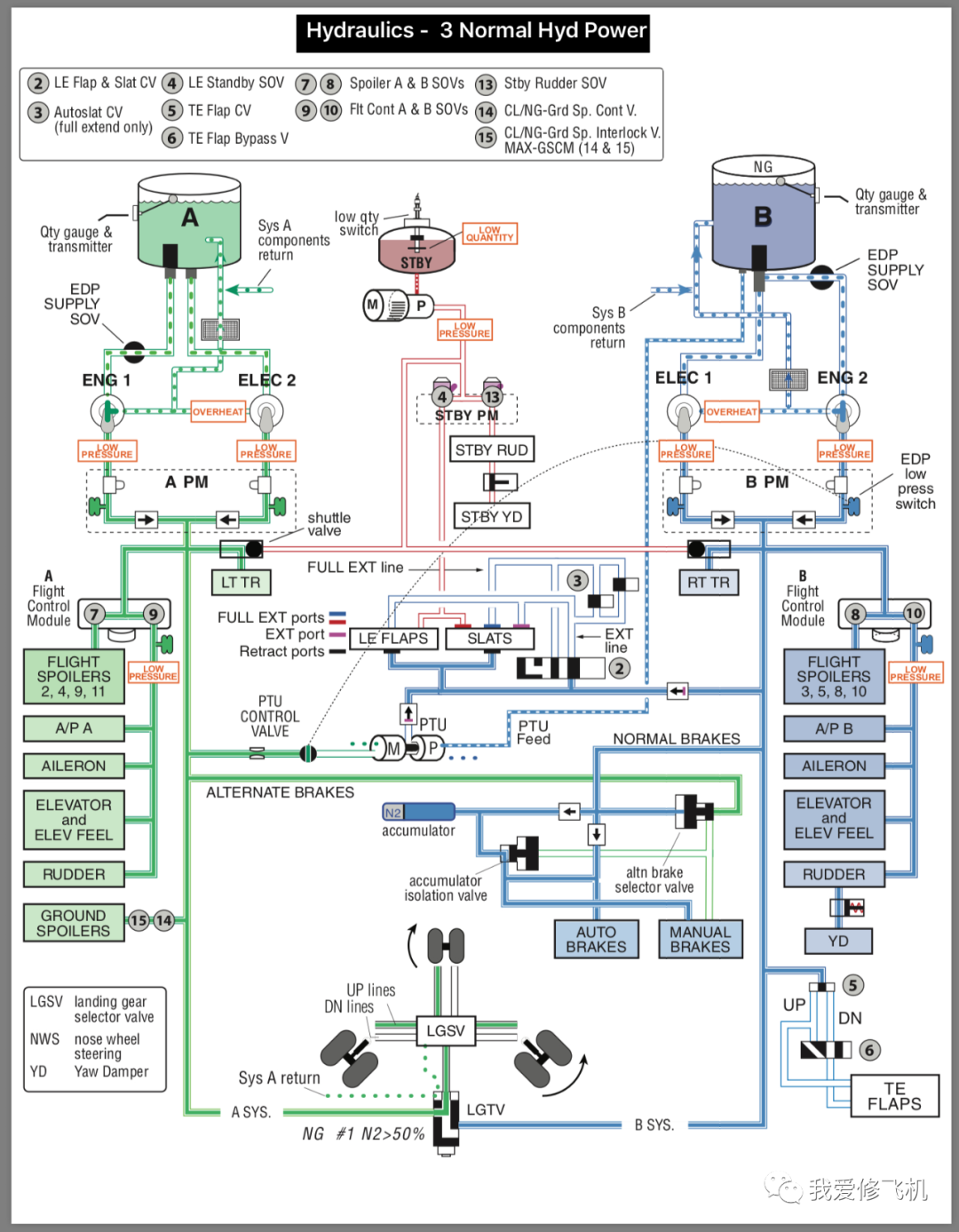

液压系统增压

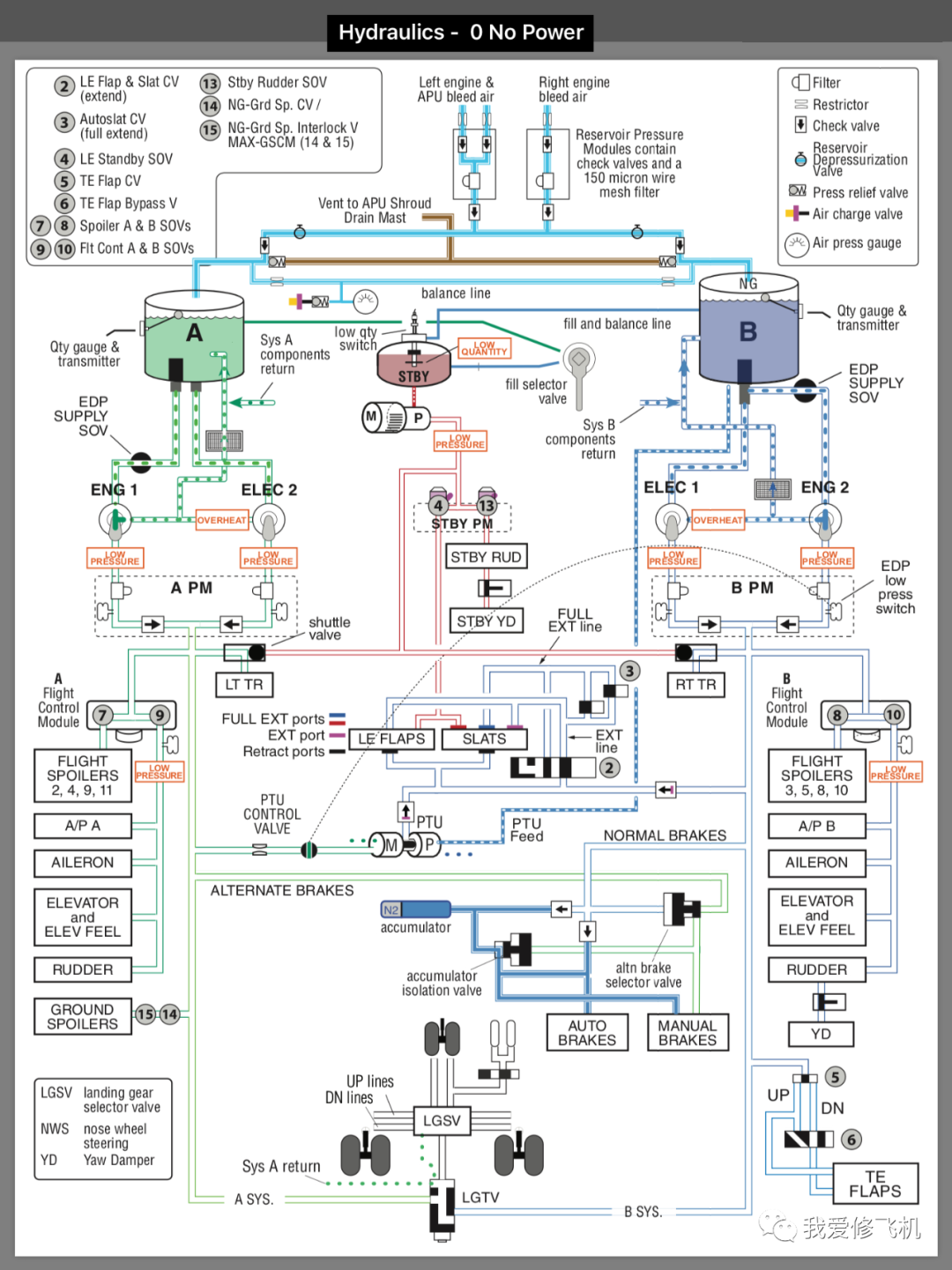

eef8184f7fd7b113b14b7fb9017ff9a7.png 不增压 A增压 b81c0db2e521124121da265abad63586.png d8c2e45e917811d0adf27a69c610c2a0.png B增压 AB增压 df15bc9feb0826d2eb9c68c9ec41c510.png

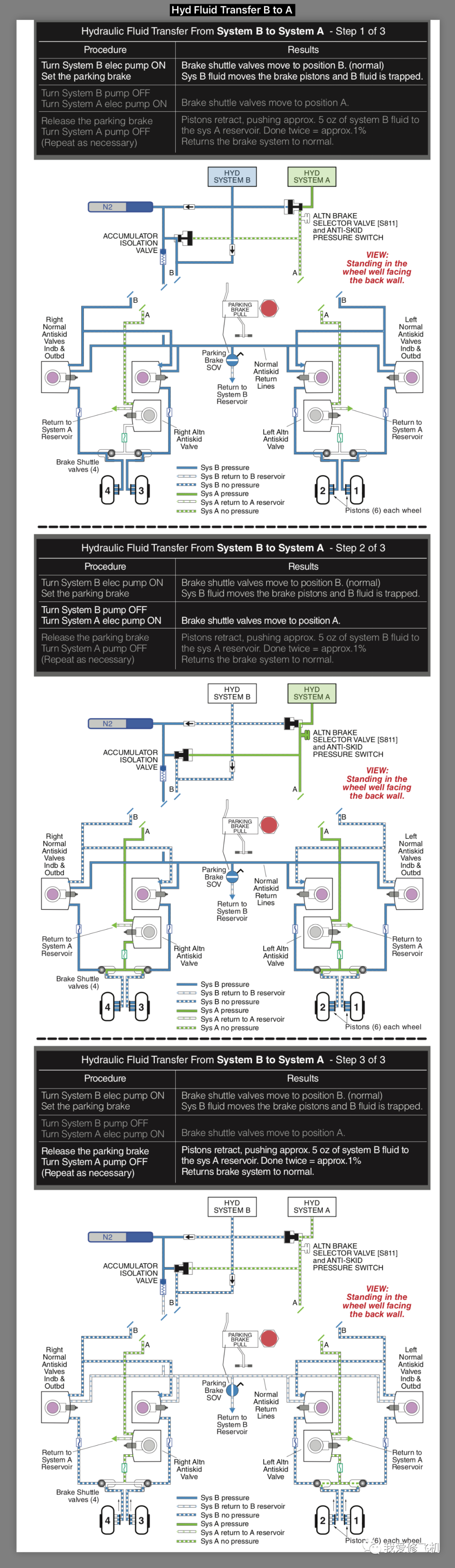

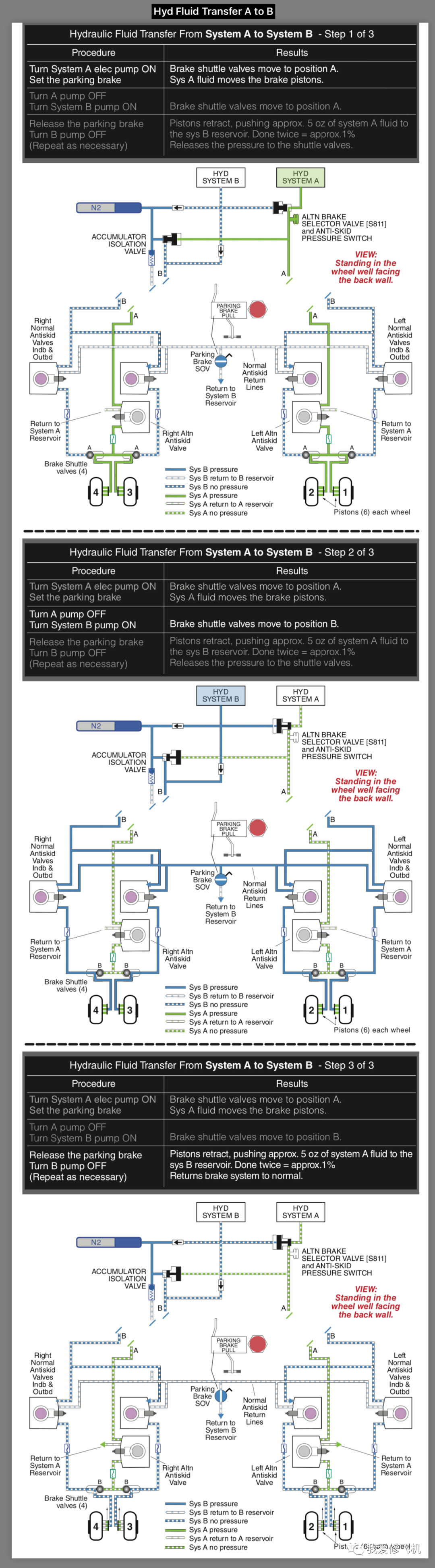

液压系统倒油

A倒到B 9b068ca843533a463d9f08b9a84eec54.png B倒到A 8a1e69b464e15fda8780da9d2ad03095.png

7起落架

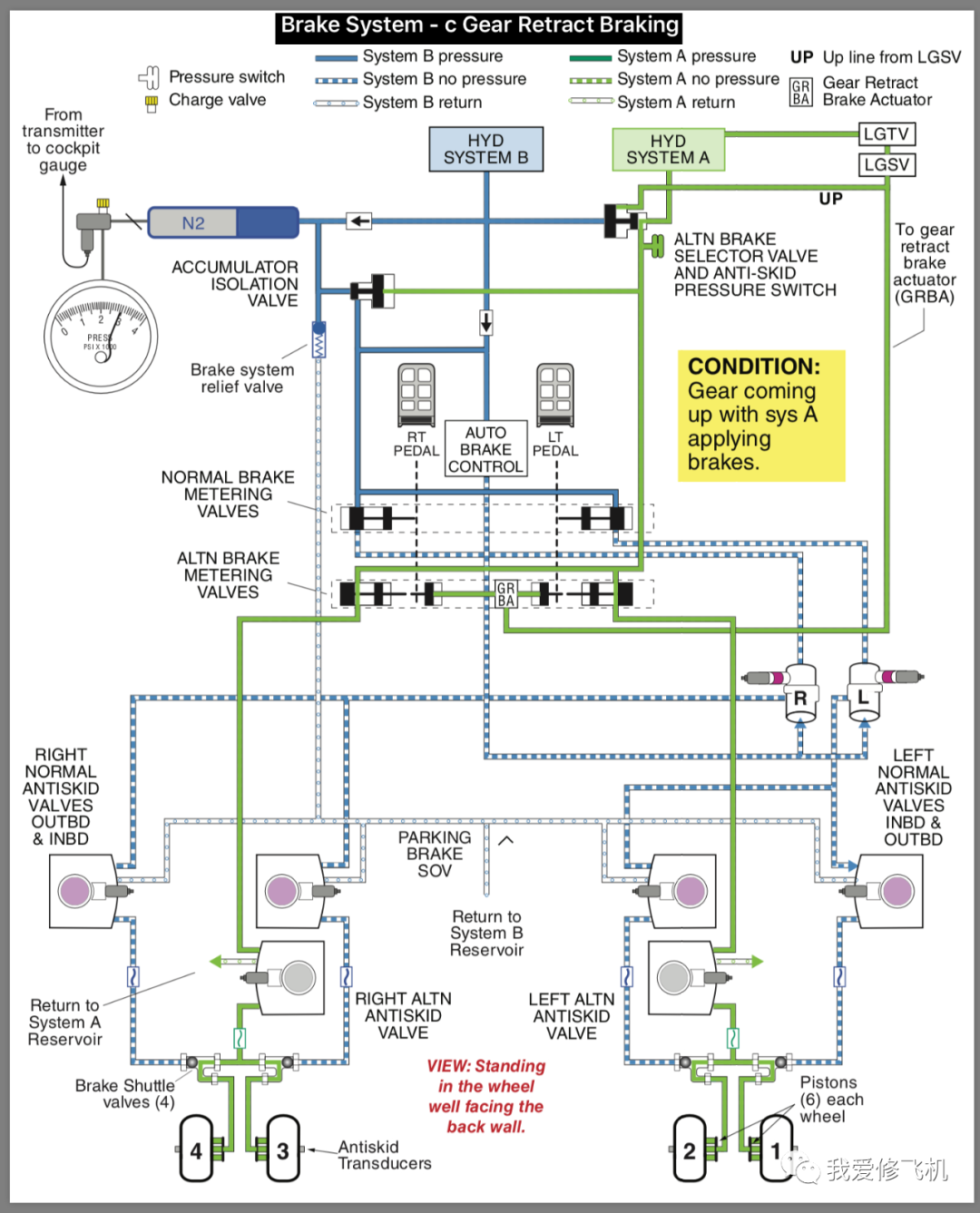

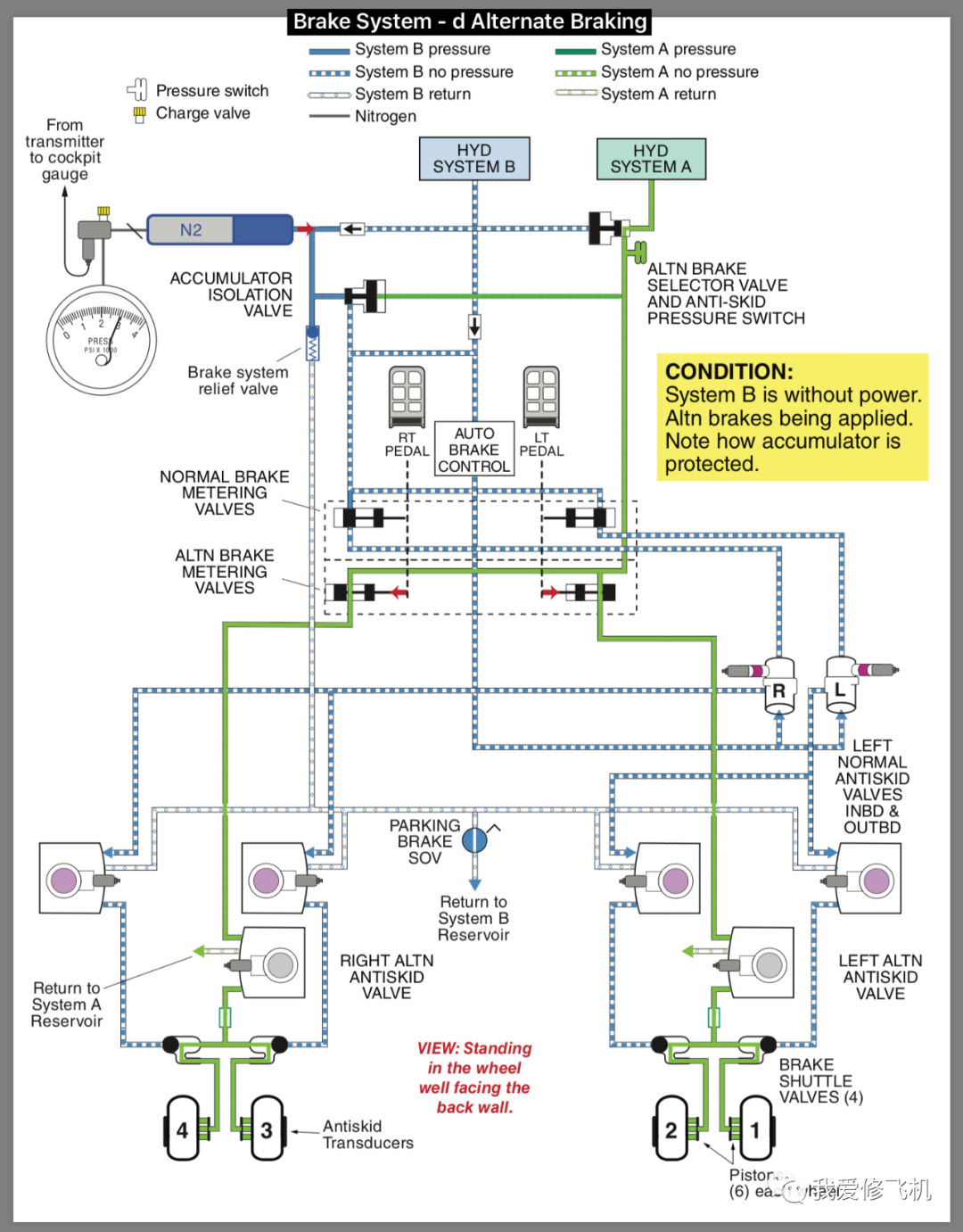

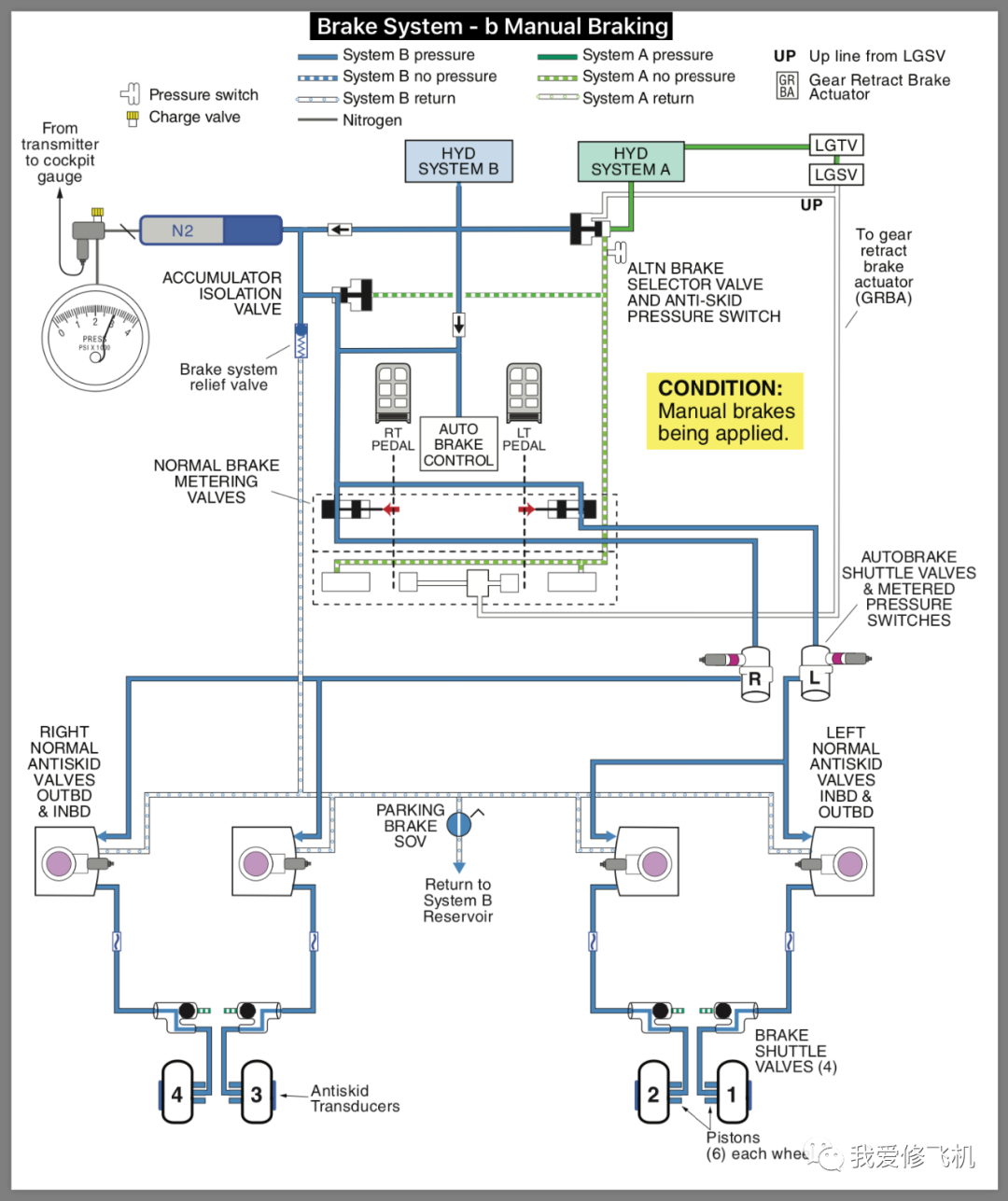

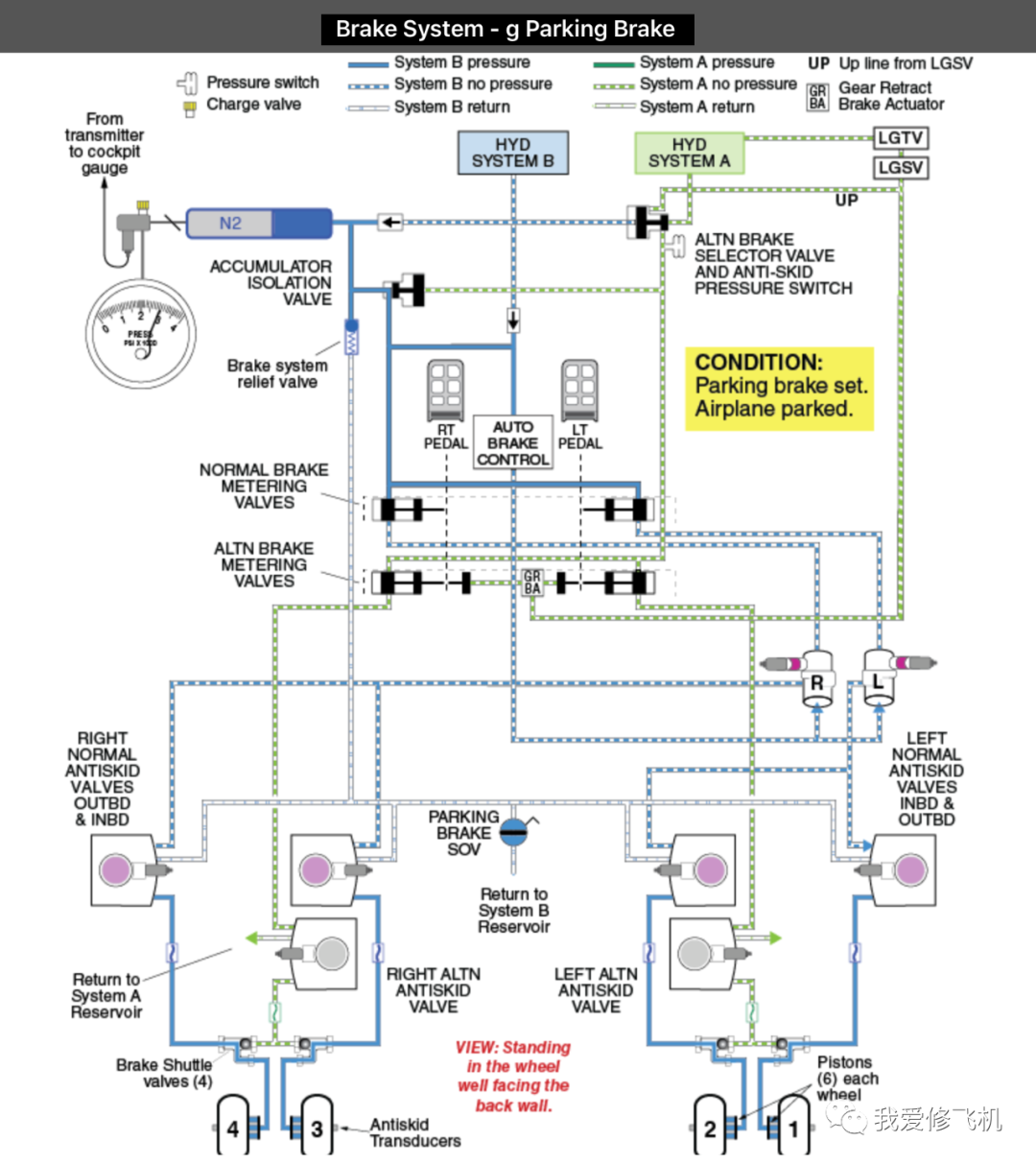

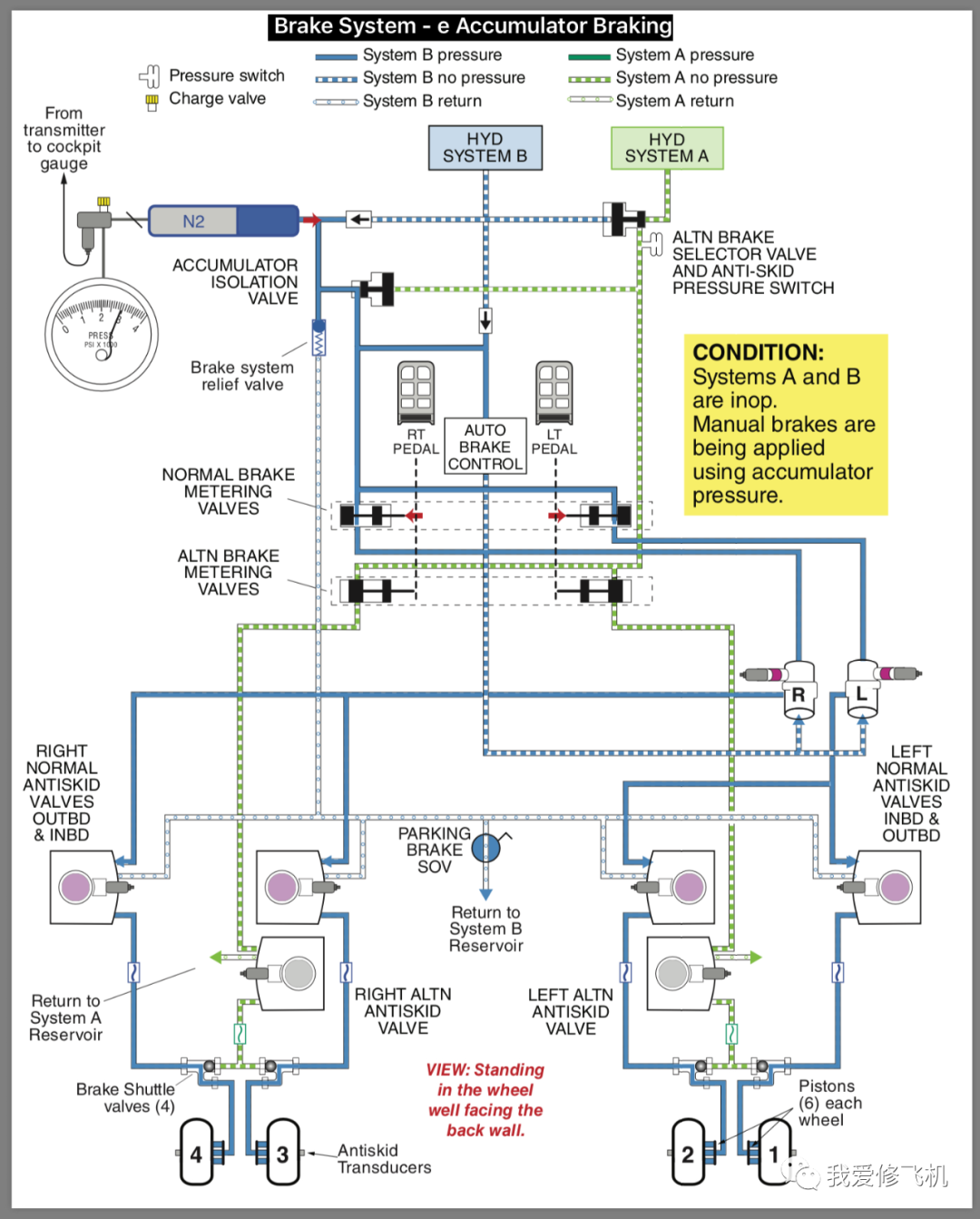

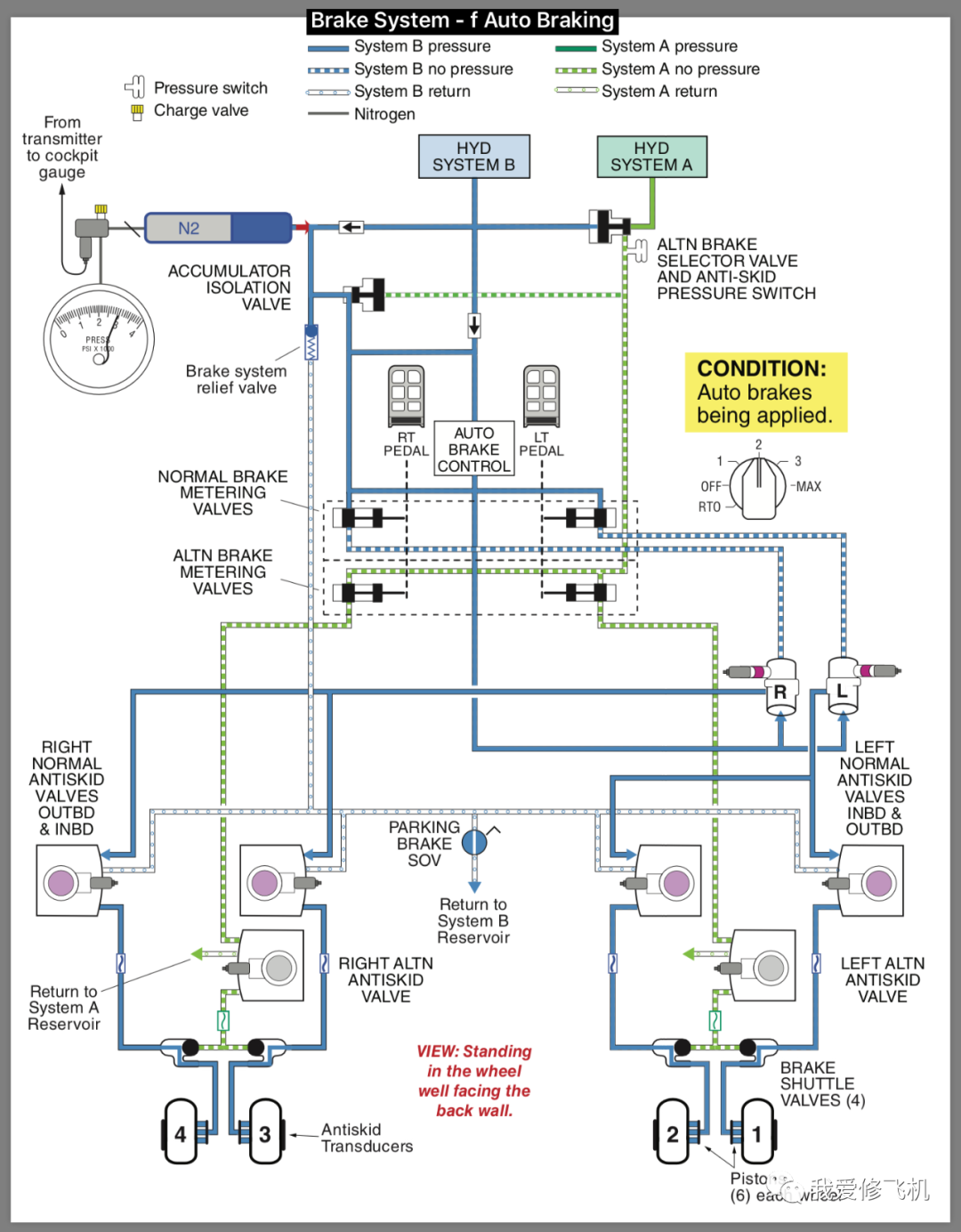

各种刹车







起落架转换活门

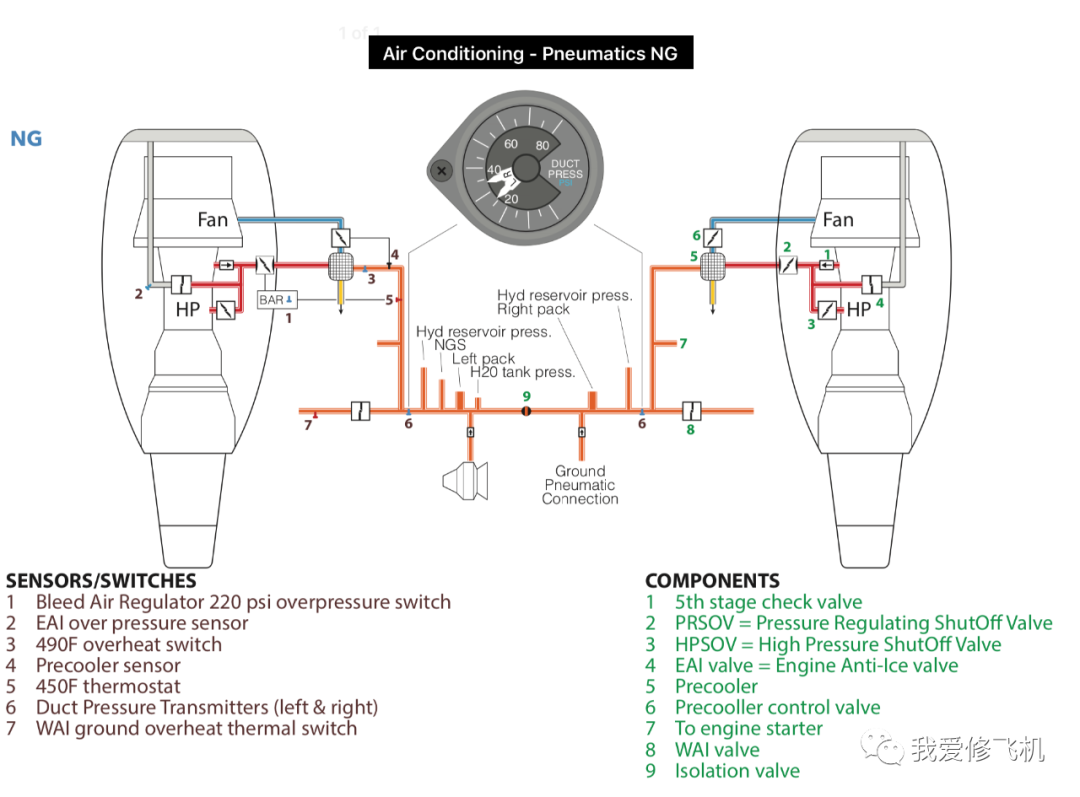

8 引气系统

引气系统


9饮用水系统

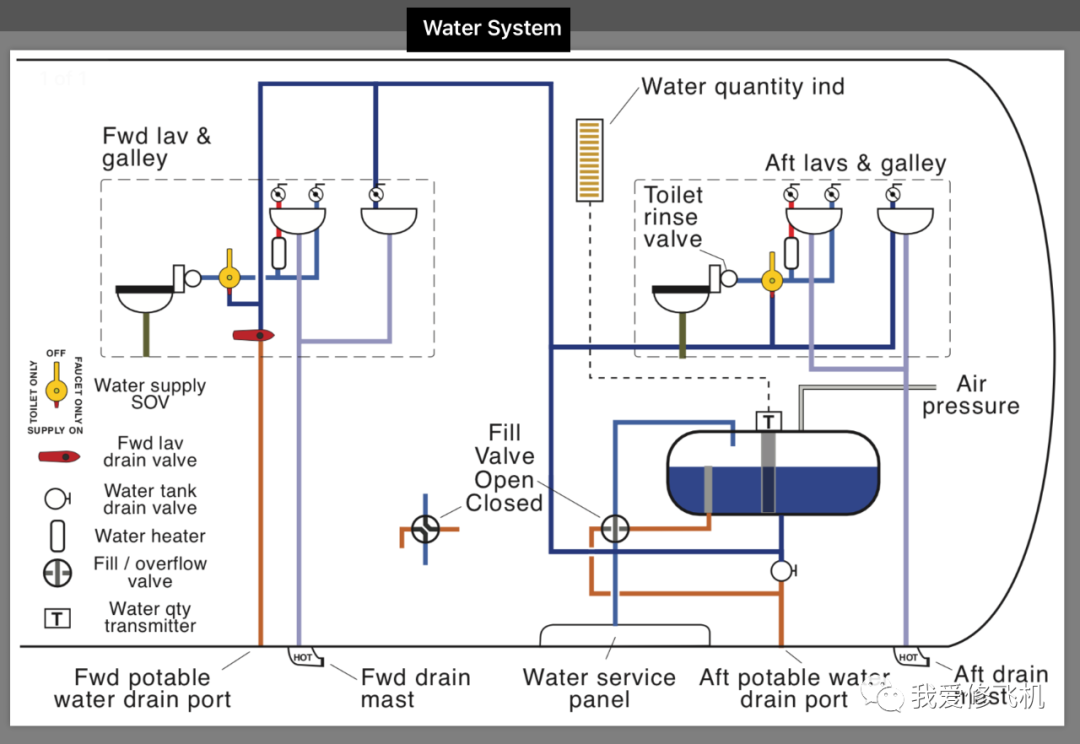

饮用水系统


10发动机滑油和燃油

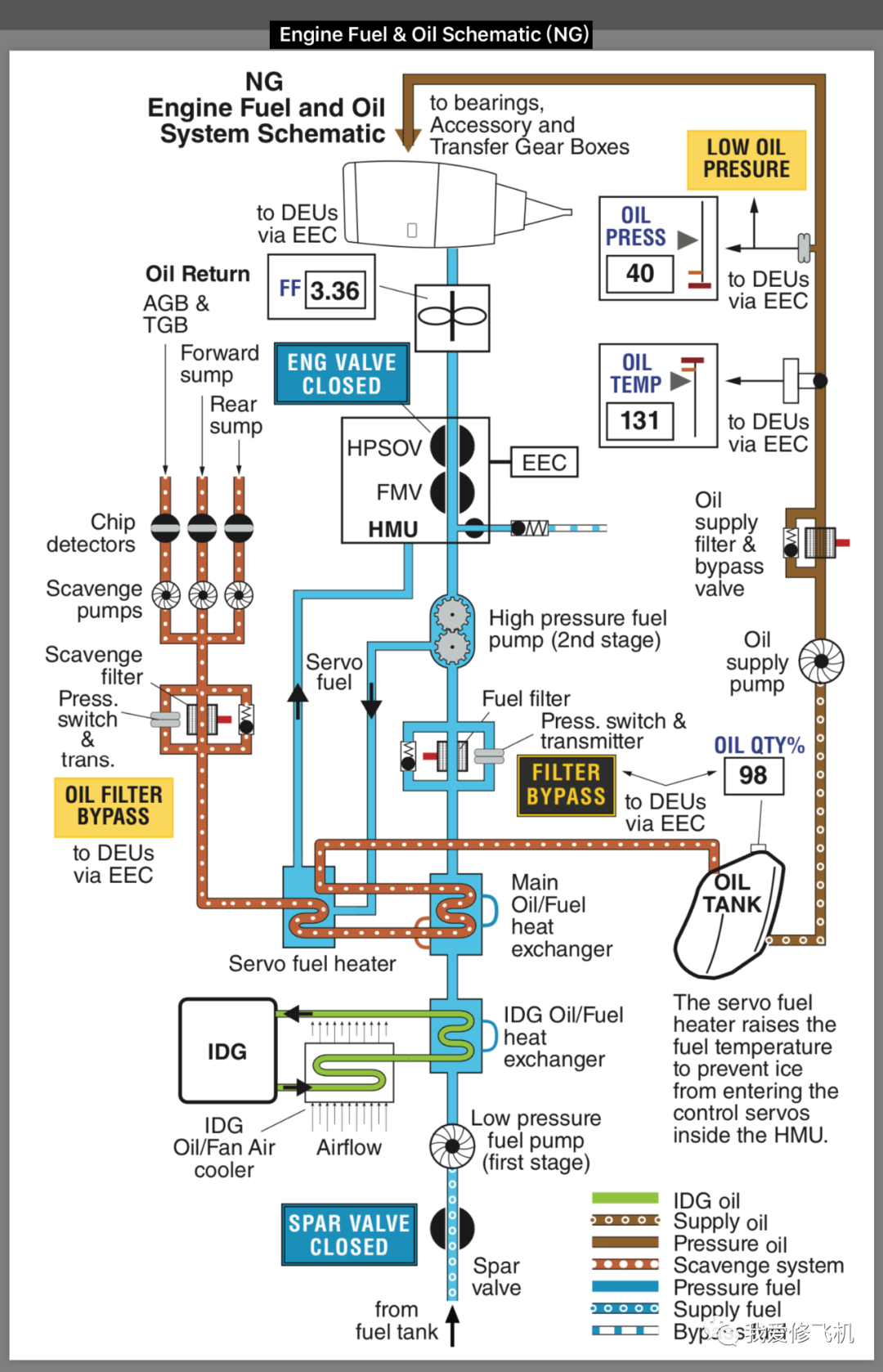

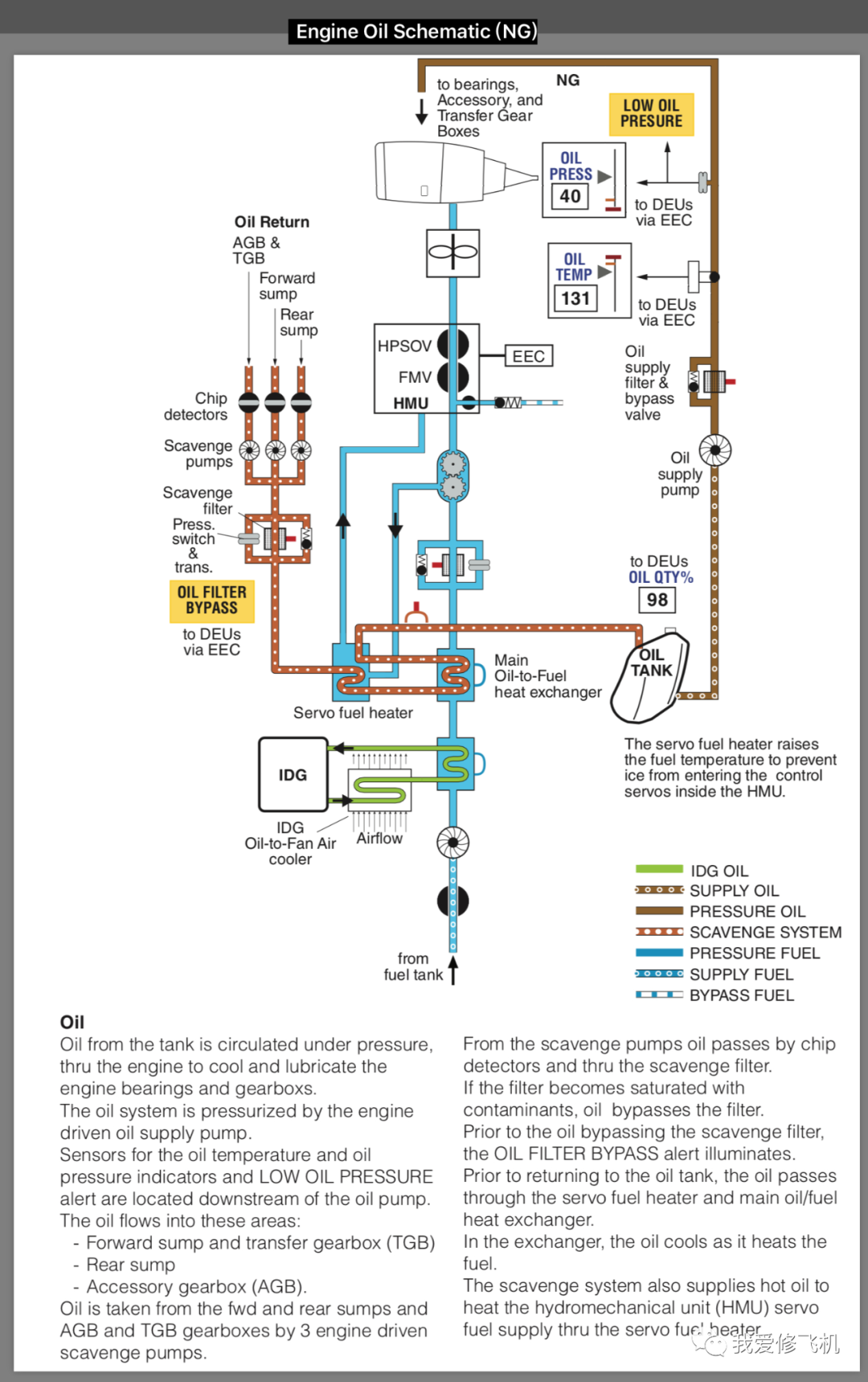

滑油 62fc7620f4b1a66349a15d2698db0cfb.png 燃油和滑油 f41f55cadf4389ebe5c28ddf92ec5732.png

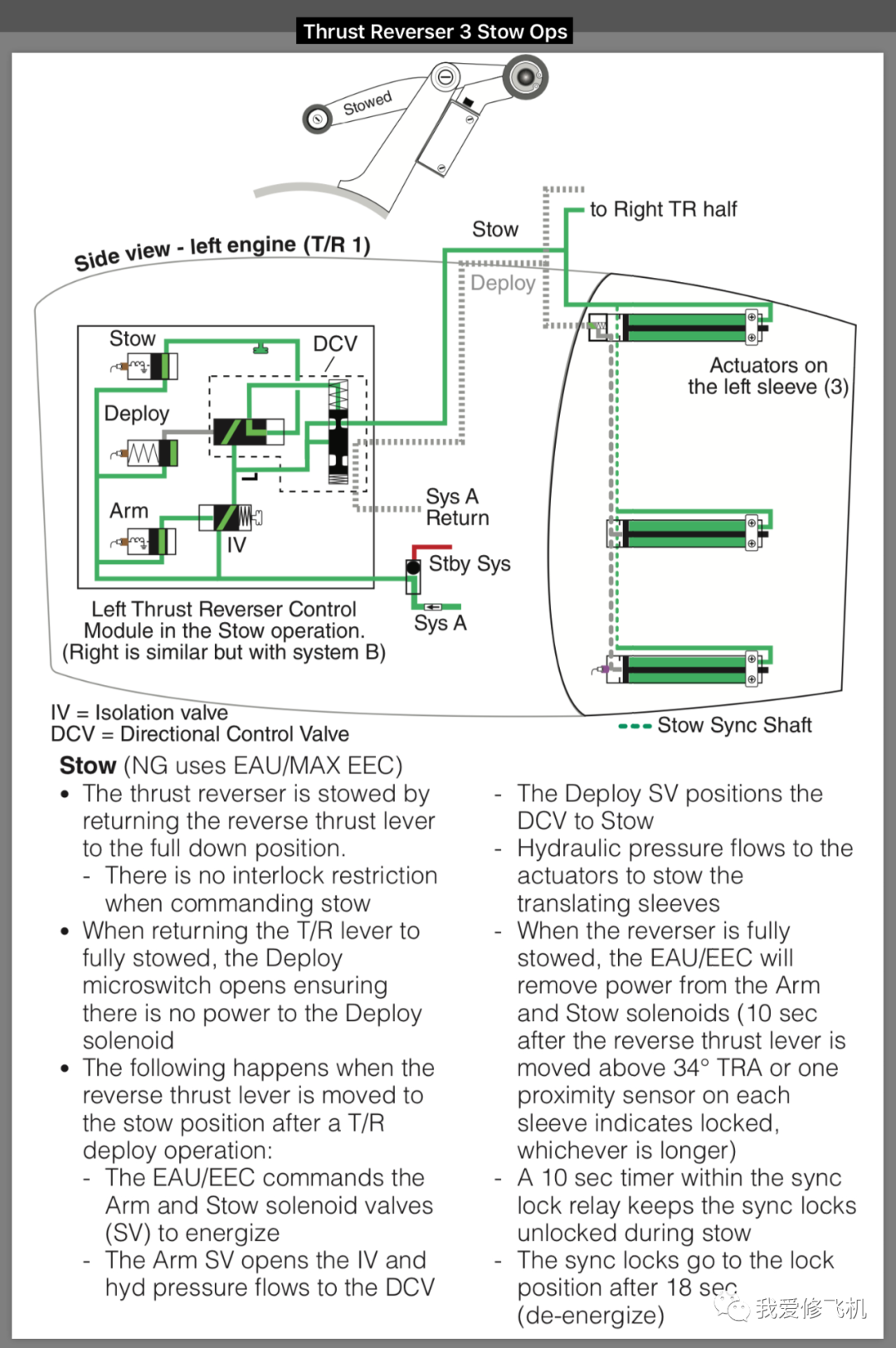

11反推系统

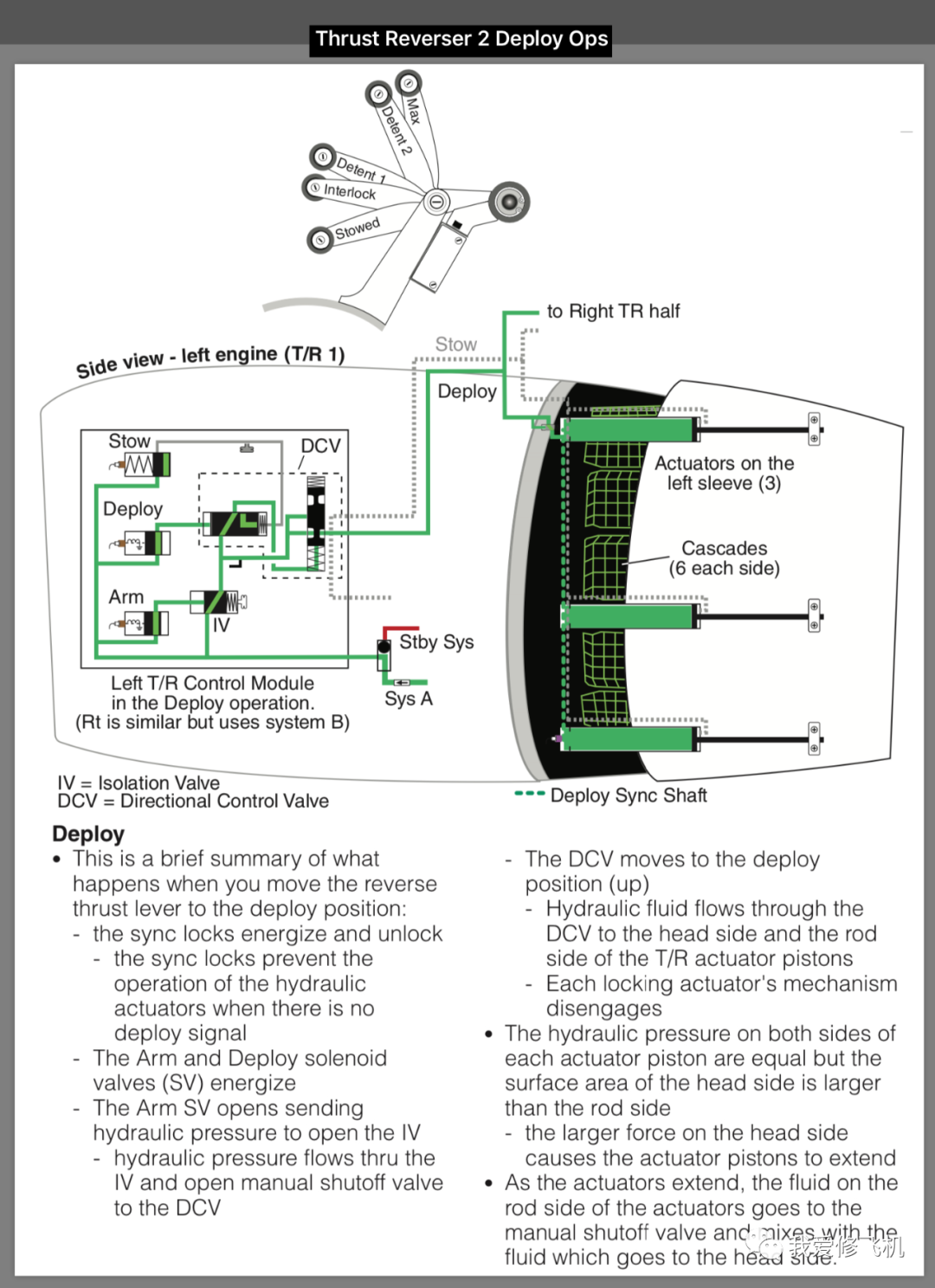

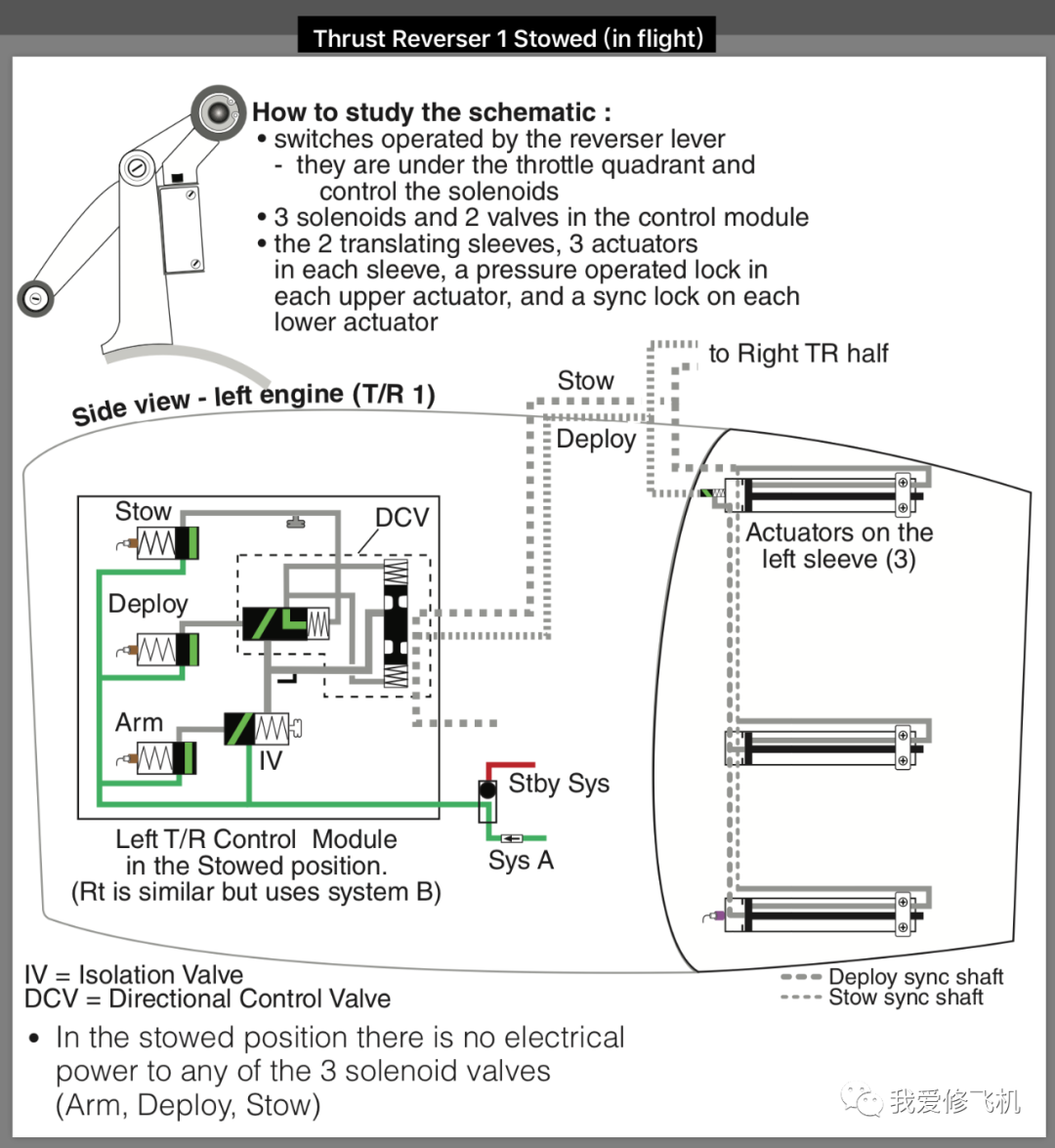

三种状态

正常状态 cb72364dd460c04f5ecccef001196f07.png 反推放出 c705bf3a7bc2a5c7ec9d4b04ff0001f6.png 反推收回 f5cd2ac1cbe08e43a741de33f0fff53a.png

还有一份这个图，很多人应该有了，也放网盘了。

B737NG系统图



◆737NG飞机常见特殊检查要点

◆737NG飞机系统原理SDS学习

◆737NG飞机驾驶舱面板.

◆737NG飞机MEL解读.

其他资料获取：

1、收集的空客320资料(很旧)


2、波音737NG资料(偶尔更新)
