关于苹果iPhone7要取消3.5mm音频接口的传闻非常多，业界在是否取消3.5mm耳机接口的问题上争议不一。究竟苹果iPhone7最后是要采用Lightning接口还是USB Type-C接口的问题，也许只有库克可以回答了。

iphone7最后是采用lightning接口耳机取代3.5mm接口耳机还是要用USB Type-C接口耳机取代3.5mm接口耳机的问题，我们也只有拭目以待了。除了iPhone7之外，此前乐视让“Type-C将取代3.5mm”的议论也沸腾了很久。那么在手机传统的3.5mm接口耳机怎么实现与Type-C数据线接口相连呢？

3.5mm耳机接口定义

在以前的

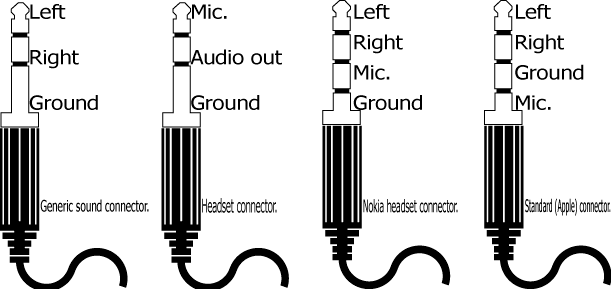

上图从左至右是我们经常能见到手机耳机插头。左1是双声道耳机插头的接口定义；左2是带送话器的单声道耳机插头的接口定义；左3是Nokia手机的耳机插头接口定义；左4是双声道带送话器的耳机插头的引脚定义，这也是目前最普及的3.5mm耳机接口了。这里我们对耳机的各种插头有了初步了解，那3.5mm耳机接口是什么样的呢？请看下图。

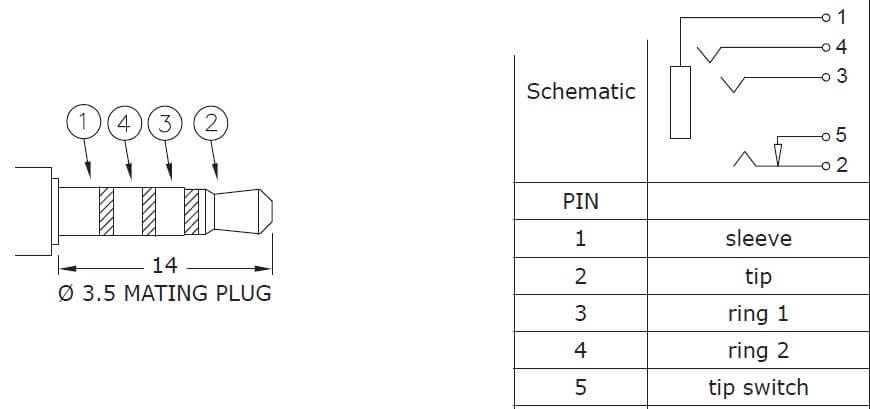

上图右边是5脚的3.5mm耳机母座的接口定义图。关于Type-c的接口定义请查看

USB Type-C接口转3.5mm耳机接口充电线

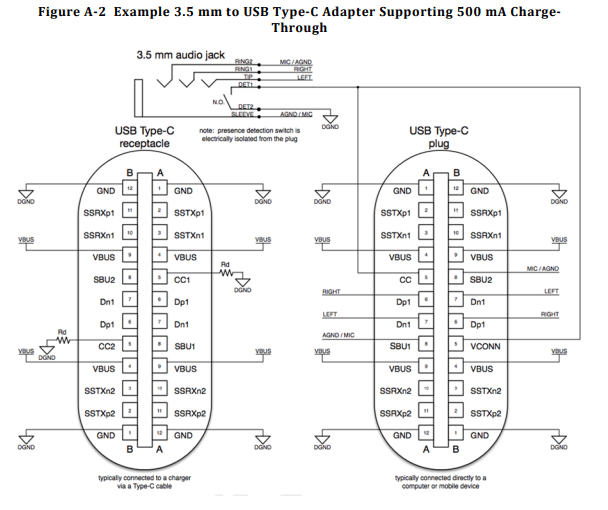

上图3.5mm耳机接口转Type-c充电线的制作原理图，右边是从图中可以发现Type-C接口的A\B面的5脚是电源引脚，通过它与3.5mm耳机接口的DET1脚，Type-C接口的1脚和12脚连接至3.5mm接口的DET2脚，这样即可实现3.5mm耳机充电线的制作。制作时注意上图左边是连接到充电器的原理图，右边是连接电脑或手机等移动设备的原理图。

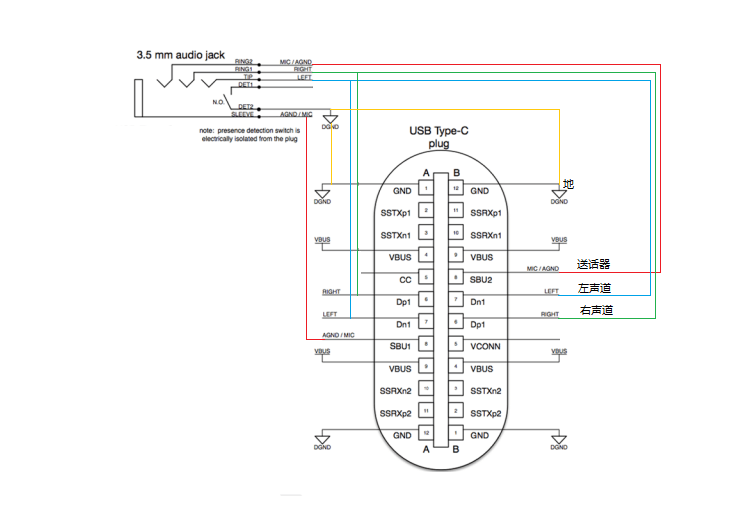

USB Type-C接口转3.5mm耳机线
