本文详述了Simulink中Breaker断路器的参数设置，包括内部电阻、初始状态、过渡电阻和电容等，并介绍了如何正确连接电气线路和信号流。此外，还讨论了子系统的封装以及搭建模型的步骤，强调了使用断路器时的注意事项，如选择合适的过渡电阻和电容，以及确保正确的控制信号取样周期。
编辑推荐:
本文来自于csdn，介绍了simulink电路，Breaker断路器参数说明，子系统及其封装，搭建模型等。
simulink中小方块与小箭头如何连接？ 小方块是电气线路，小箭头是信号流，他们之间是不能连接的。
从信号到电气有受控源，从电气到信号有电压电流测量模块。

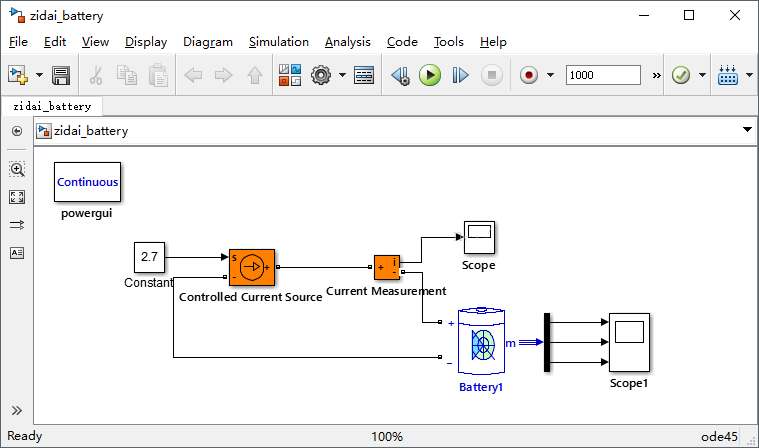

例如下面这个简单的电路(加入输入输出信号流，橙色部分为必须)：

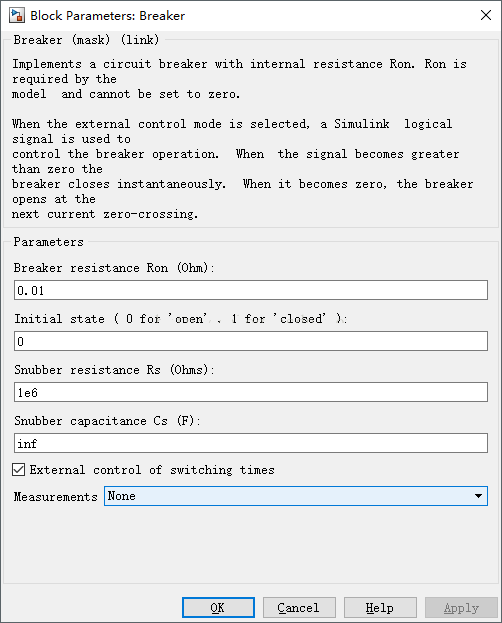

Breaker断路器参数说明：
断路器块的执行能从一个外部Simulink信号(外部控制方式) 或者是从一个内部的控制定时器(内部的控制方式)控制一个电路的断开和闭合的状态。
当断路器块被设置在外部控制方式时，一个Simulink 输入端在块图标上出现，连接到输入， 0或者1
(0去断开断路器，1去闭合断路器)的Simulink 的控制信号。 当断路器块被设置在内部控制方式时，转换状态在块的对话框中指定。
当断路器闭合时，它被电阻Ron 代表。Ron 的值能被设置，很小(典型的值是10 mOhms )的值与外部电路相比是可以忽略的。当断路器
