太阳能发电方式太阳能发电有两种方式:

一种是光—热—电转换方式

另一种是光—电直接转换方式


(1) 光—热—动—电转换方式:通过利用太阳辐射产生的热能发电,一般是由太阳能集热器将所吸收的热能转换成工质的蒸气,再驱动汽轮机发电。前一个过程是光—热转换过程;后一个过程是热—动再转换成电最终转换过程,与普通的火力发电一样.太阳能热发电的缺点是效率很低而成本很高,估计它的投资至少要比普通火电站贵5~10倍。

(2) 光—电直接转换方式:该方式是利用光电效应,将太阳辐射能直接转换成电能,光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件,是一个半导体光电二极管,当太阳光照到光电二极管上时,光电二极管就会把太阳的光能变成电能,产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源,具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长,只要太阳存在,太阳能电池就可以一次投资而长期使用;与火力发电相比,太阳能电池不会引起环境污染。

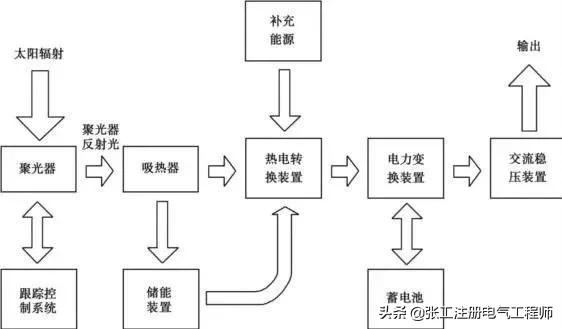

太阳能发电流程图

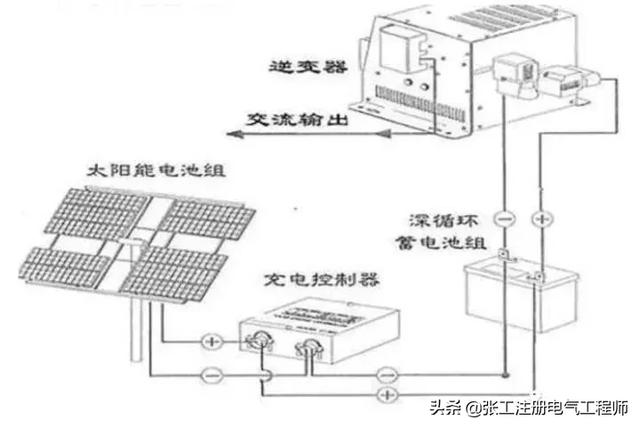

光伏发电系统原理图:

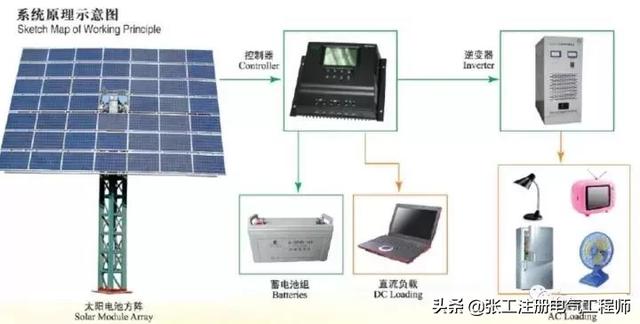

太阳能发电系统原理:

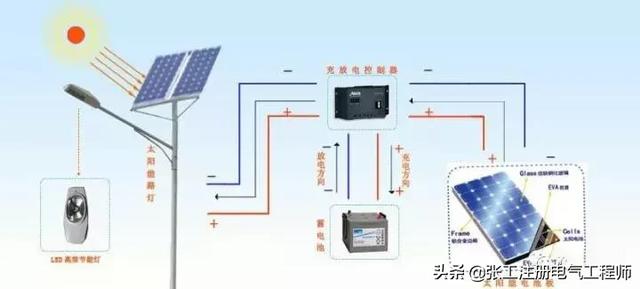

太阳能路灯发电:

太阳能电池板→充放电控制器→蓄电池→路灯

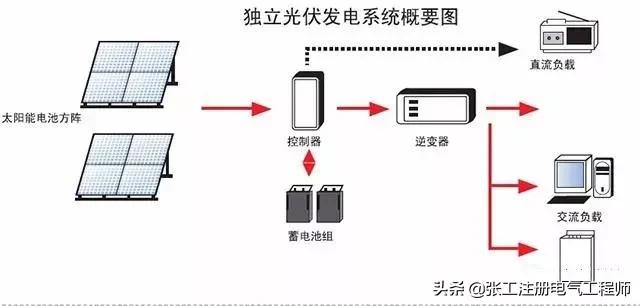

离网光伏发电系统:


光伏发电系统实验箱:

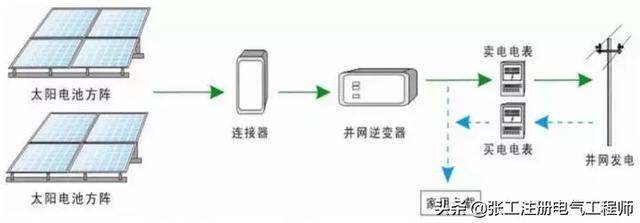

并网型光伏系统:

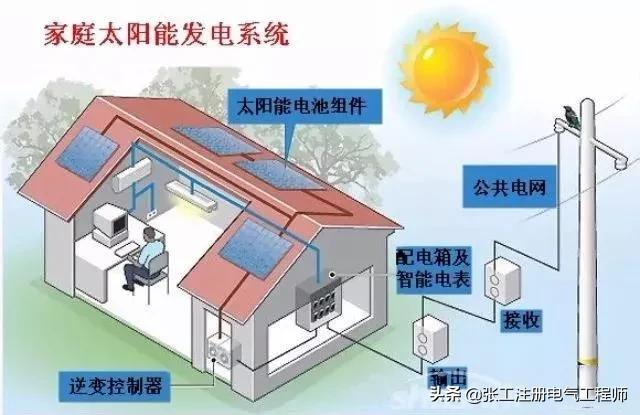

家庭太阳能发电系统:

太阳能电池组件→逆变控制器→配电箱及智能电表→公共电网

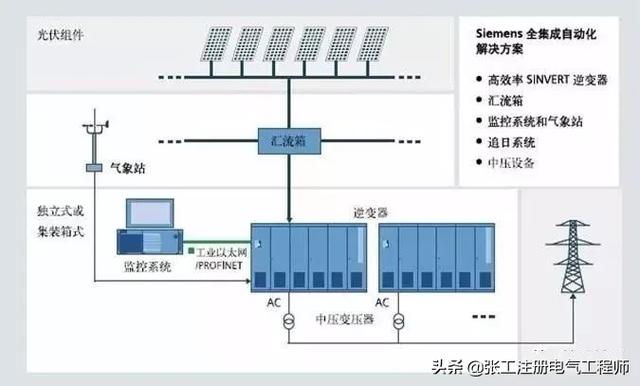

太阳能光伏发电中应用工业以太网:


#电工交流群#

喜欢就点个赞

满意就转发一下

随手加个关注呗!

如有不同意见,欢迎在评论区留言或私信哦!

声明:此文是出于传递更多信息之目的。若有来源标注错误或侵犯了您的合法权益,请联系,我们将及时更正、删除,谢谢。

一种设备,用于控制进入电池的太阳能电池板产生的电能。 如果您打算使用电池组安装离网太阳能系统,则需要一个太阳能充电控制器。它是放置在太阳能电池板和电池组之间的设备,用于控制太阳能电池板进入电池后产生的电能。主要功能是确保对电池正确充电并防止过度充电。 随着来自太阳能电池板的输入电压的升高,充电控制器会调节对电池的充电,以防止任何过度充电并在电池放电时断开负载。 太阳能控制器的类型 当前,PV电力系统中通常使用两种类型的充电控制器: 1.脉宽调制(PWM)控制器 2.最大功率点跟踪(MPPT)控制器 在本教程中,我将向您介绍有关PWM太阳能控制器的信息。 规范 1.充电控制器和电表 2.自动电池电压选择(6V / 12V) 3.根据电池电压自动设定设定点的PWM充电算法 4.LED指示充电状态和负载状态 5. 20x4字符LCD显示屏,用于显示电压,电流,功率,能量和温度。 6.防雷 7,逆流保护 8.短路和过载保护 9.充电温度补偿 10.充电小工具的USB端口 电路如何工作? 注意:红线-电源和黄线-控制信号 充电控制器的核心是Arduino Nano板。Arduino通过使用两个分压器电路来感应太阳能电池板和电池的电压。根据这些电压水平,它决定如何为电池充电和控制负载。 注意 :在上图中,电源和控制信号存在印刷错误。红线用于电源,黄线用于控制信号。 整个原理图分为以下电路: 1.配电电路: X1(MP2307)降压转换器将电池(B +和B-)的功率降低至5V。降压转换器的输出分配给 1. Arduino开发板 2. LED指示 3. LCD显示 4. USB端口,可为小工具充电。 2.输入传感器: 通过使用两个由电阻器R1-R2和R3-R4组成的分压器电路来检测太阳能电池板和电池的电压。C1和C2是滤波电容器,用于滤除不需要的噪声信号。分压器的输出分别连接到Arduino模拟引脚A0和A1。 通过使用两个ACS712模块感测太阳能电池板和电池电流。电流传感器的输出分别连接到Arduino模拟引脚A3和A2。 电池温度通过使用DS18B20温度传感器测量。R16(4.7K)是上拉电阻。温度传感器的输出连接到Arduino数字引脚D12。 3.控制电路: 控制电路基本上由两个p-MOSFET Q1和Q2组成。MOSFET Q1用于向电池发送充电脉冲,MOSFET Q2用于驱动负载。两个MOSFET驱动器电路由两个带有上拉电阻R6和R8的晶体管T1和T2组成。晶体管的基极电流由电阻器R5和R7控制。 4.保护电路: 通过使用TVS二极管D1保护来自太阳能电池板一侧的输入过电压。从电池到太阳能电池板的反向电流受肖特基二极管D2保护。过电流由保险丝F1保护。 5. LED指示: LED1,LED2和LED3分别用于指示太阳能,电池和负载状态。电阻R9至R15是限流电阻。 7.液晶显示: I2C LCD显示屏用于显示各种参数。 8. USB充电: USB插座连接了Buck转换器的最高5V输出。 9.系统重置: SW1是用于重置Arduino的按钮。
