太阳能发电原理

提到太阳能我们并不陌生,但通常想到的是太阳热能的利用,比如太阳能热水器,而对太阳能发电并不太熟悉。很多人其实还不明白太阳能发电原理,本文主要讲述的是太阳能发电原理,感兴趣的朋友们速速围观。



一、太阳能发电原理

光伏发电就是我们常说的太阳能发电,是根据光生伏特效应原理,利用太阳能光伏电池把太阳辐射能直接转变成电能的发电方式。光子照在P-N结内形成电子——空穴对,电子在内建电场的作用下向电池负极移动,经过外电路达到正极形成电流。它们主要由电子元器件构成,不涉及机械部件,所以,太阳能发电设备极为精炼,可靠稳定寿命长、安装维护简便。理论上讲,太阳能发电技术可以用于任何需要电源的场合,上至航天器,下至家用电源,大到兆瓦级电站,小到玩具,光伏电源可以无处不在。通常民间所说的太阳能发电往往指的就是太阳能光伏发电,简称光电。

太阳能电池板结构图

太阳能发电的工作原理图

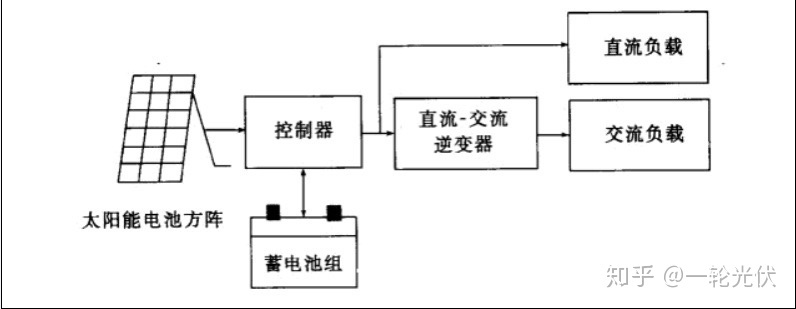

二、太阳能发电系统构成

太阳能发电系统是由太阳能电池方阵,蓄电池组,充放电控制器,逆变器,交流配电柜,

太阳跟踪控制系统等设备组成。其部分设备的作用是:

电池方阵:在有光照的情况下,电池吸收光能,电池两端出现异号电荷的积累,即产生“光生电压”,这就是“光生伏特效应”。

蓄电池组:其作用是贮存太阳能电池方阵受光照时发出的电能并可随时向负载供电。

控制器:是能自动防止蓄电池过充电和过放电的设备。

逆变器:是将直流电转换成交流电的设备。逆变器按运行方式,可分为独立运行逆变器和并网逆变器。

三、太阳能发电的优势

太阳能作为一种能源,与煤炭、石油、天然气、核能等矿物燃料相比,具有以下明显的优点: 普遍,可直接开发和利用

无害,无污染,清洁

巨大,每年到达地球表面上的太阳辐射能约相当于130万亿吨标煤

长久,太阳的能量取之不尽,用之不竭

四、太阳能发电的应用类型

太阳能发电按照运行方式可分为并网太阳能发电和离网太阳能发电。

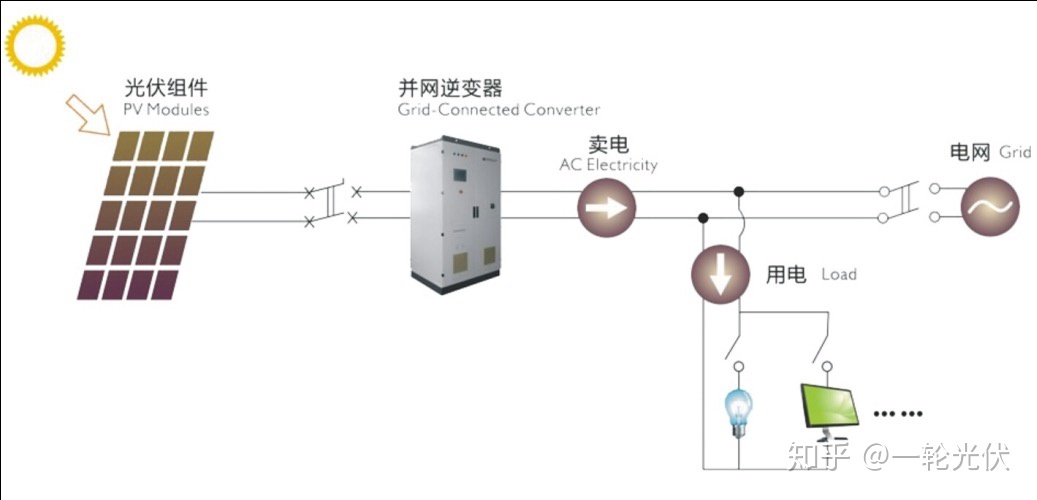

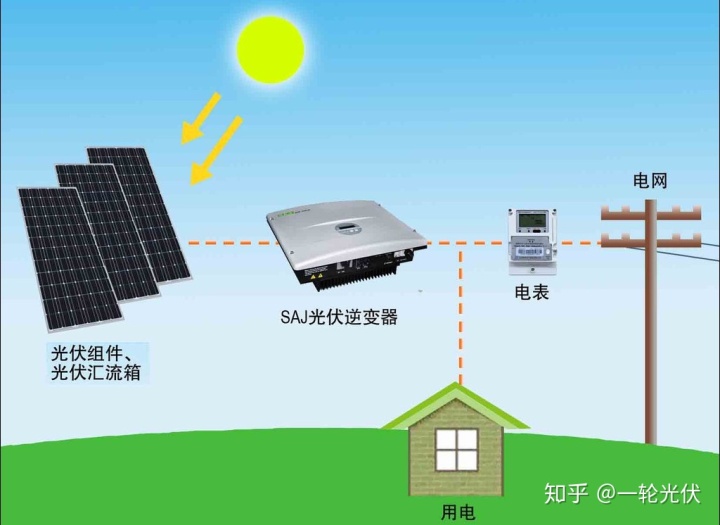

并网太阳能发电

并网太阳能发电是指与电网相连并向电网输送电力的光伏发电系统。它是光伏进入大规模商业化发电阶段,并网太阳能发电成为电力工业组成部分的重要发展方向,是当今世界太阳能光伏发电技术发展的主流趋势。

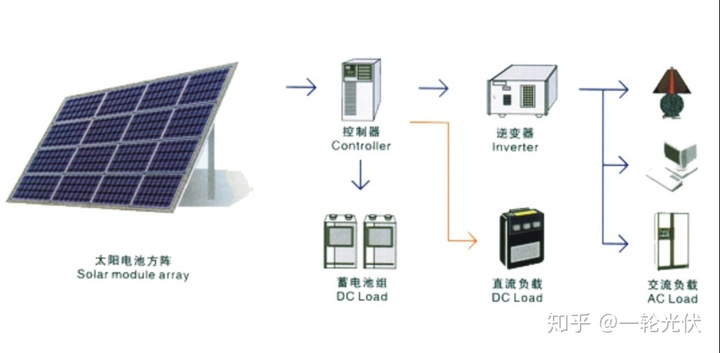

离网太阳能发电

离网太阳能发电是指没有与电网相联接独立供电的光伏系统。离网太阳能发电主要应用于远离公共电网的无电地区和一些特殊场所

一种设备,用于控制进入电池的太阳能电池板产生的电能。 如果您打算使用电池组安装离网太阳能系统,则需要一个太阳能充电控制器。它是放置在太阳能电池板和电池组之间的设备,用于控制太阳能电池板进入电池后产生的电能。主要功能是确保对电池正确充电并防止过度充电。 随着来自太阳能电池板的输入电压的升高,充电控制器会调节对电池的充电,以防止任何过度充电并在电池放电时断开负载。 太阳能控制器的类型 当前,PV电力系统中通常使用两种类型的充电控制器: 1.脉宽调制(PWM)控制器 2.最大功率点跟踪(MPPT)控制器 在本教程中,我将向您介绍有关PWM太阳能控制器的信息。 规范 1.充电控制器和电表 2.自动电池电压选择(6V / 12V) 3.根据电池电压自动设定设定点的PWM充电算法 4.LED指示充电状态和负载状态 5. 20x4字符LCD显示屏,用于显示电压,电流,功率,能量和温度。 6.防雷 7,逆流保护 8.短路和过载保护 9.充电温度补偿 10.充电小工具的USB端口 电路如何工作? 注意:红线-电源和黄线-控制信号 充电控制器的核心是Arduino Nano板。Arduino通过使用两个分压器电路来感应太阳能电池板和电池的电压。根据这些电压水平,它决定如何为电池充电和控制负载。 注意 :在上图中,电源和控制信号存在印刷错误。红线用于电源,黄线用于控制信号。 整个原理图分为以下电路: 1.配电电路: X1(MP2307)降压转换器将电池(B +和B-)的功率降低至5V。降压转换器的输出分配给 1. Arduino开发板 2. LED指示 3. LCD显示 4. USB端口,可为小工具充电。 2.输入传感器: 通过使用两个由电阻器R1-R2和R3-R4组成的分压器电路来检测太阳能电池板和电池的电压。C1和C2是滤波电容器,用于滤除不需要的噪声信号。分压器的输出分别连接到Arduino模拟引脚A0和A1。 通过使用两个ACS712模块感测太阳能电池板和电池电流。电流传感器的输出分别连接到Arduino模拟引脚A3和A2。 电池温度通过使用DS18B20温度传感器测量。R16(4.7K)是上拉电阻。温度传感器的输出连接到Arduino数字引脚D12。 3.控制电路: 控制电路基本上由两个p-MOSFET Q1和Q2组成。MOSFET Q1用于向电池发送充电脉冲,MOSFET Q2用于驱动负载。两个MOSFET驱动器电路由两个带有上拉电阻R6和R8的晶体管T1和T2组成。晶体管的基极电流由电阻器R5和R7控制。 4.保护电路: 通过使用TVS二极管D1保护来自太阳能电池板一侧的输入过电压。从电池到太阳能电池板的反向电流受肖特基二极管D2保护。过电流由保险丝F1保护。 5. LED指示: LED1,LED2和LED3分别用于指示太阳能,电池和负载状态。电阻R9至R15是限流电阻。 7.液晶显示: I2C LCD显示屏用于显示各种参数。 8. USB充电: USB插座连接了Buck转换器的最高5V输出。 9.系统重置: SW1是用于重置Arduino的按钮。
