gis绘制od图_利用ArcGIS绘制飞机航线图

飞机航线图是OD(Orgin-Destination)图的一种常见形式，可用来直观展示区域之间航班的联系程度，也是表征城市间社会经济联系的重要依据之一。

本文以国内飞机航线图的生成为例，论述基于基于ArcGIS生成OD图的技术流程。

01

数据来源

1.1 数据获取。飞机每周航班数据来源为去哪儿网，地址https://flight.qunar.com/，数据获取时间为2016年，本次示例未包括台湾省。航班数据中信息较多，包括源点城市，目标城市、源点机场、目标机制，以及航班起降时间、里程数等。

行政区底图来源为GADM网站，下载地址为https://gadm.org/download_country_v3.html；本例以点状数据代表市级行政区。

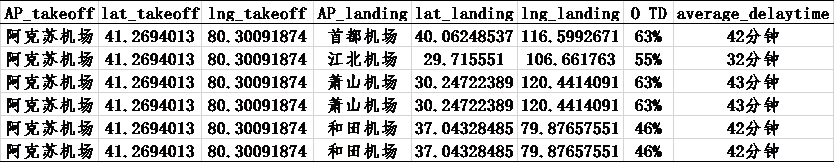

表1 航班数据结构一

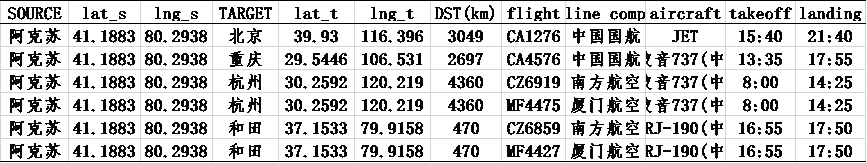

表2 航班数据结构二

1.2 数据处理。OD图制作的关键参数有源点(Orgin)、目标(Destination)及流量值。本文
