1. 给排水系统概述

1.1 给排水系统的定义与作用

给排水系统是建筑中不可或缺的基础设施，它包括供水系统和排水系统两部分。供水系统负责将清洁的水源输送至用户，满足生活、生产需要；排水系统则负责将污水、废水收集并输送到处理厂或排放点。这两部分共同保障了建筑内正常的生活和工作环境，对于维护公共卫生和水资源的合理利用至关重要。

1.2 给排水系统的基本组成

给排水系统由一系列管道、泵、阀门、过滤器、水箱以及各类控制装置组成。供水系统中，水通常从市政供水管网接入或由自建的水处理设备提供。排水系统则包含了室内排水管道、雨水收集系统以及各种连接装置，确保水流的顺畅并防止污染。

1.3 给排水系统的发展趋势

随着技术的进步和对环保要求的提高，给排水系统正在向智能化、节能化、绿色化发展。现代的给排水系统越来越重视水资源的节约和再利用，如雨水的收集和中水回用系统。同时，系统的自动化控制和远程监控技术也越来越多地应用于日常管理，以提高效率和确保水质安全。

在以上章节中，我们简要介绍了给排水系统的基本概念、组成部分以及发展的趋势，为后续章节中更深入的讨论和操作指南打下了基础。

2. 施工前期准备

2.1 施工现场踏勘与评估

2.1.1 现场环境分析

在进行施工前期准备时，准确的现场踏勘与评估至关重要。现场环境分析包括对地形地貌、气象条件、周边环境等进行深入研究。地形地貌决定了施工方案的选择、施工机械的使用和施工难度。比如，在山区进行施工，就必须考虑道路的可通行性，以及机械设备的吊装难度。

气象条件的影响也非常重要，施工期间的天气变化可能会对工程进度和质量产生影响。比如，在多雨地区，需要考虑雨水的排水问题，避免施工期间出现积水情况。周边环境包括其他建筑物、交通状况、噪音控制等因素，这些都会影响到施工的正常进行和周围居民的生活。

2.1.2 施工条件评估

施工条件评估是对施工区域内的具体条件进行详尽分析的过程。评估内容通常包括水资源、电力供应、交通运输以及人员的居住条件。水资源的评估需要确定施工期间的供水能力，确保施工用水的稳定供应。电力供应的稳定性直接影响施工设备的运行效率，缺乏电力供应的区域可能会导致工期延误和成本增加。交通运输条件的评估则是为确保施工材料和设备能够及时高效地运输到施工现场。人员居住条件的评估则关系到施工人员的生活质量和工作效率。

2.2 设计图纸与技术资料的审核

2.2.1 设计图纸的解读

设计图纸是施工的灵魂，正确解读设计图纸是施工前期准备中不可或缺的一环。设计图纸一般包含有平面图、立面图、系统图等多种形式，通过这些图纸可以了解到管道的走向、尺寸、安装高度以及连接方式等详细信息。此外，结构图纸中还会标示出承重结构、支撑结构等关键部位。解读设计图纸时，需要注意以下几点：

• 确认图纸的版本和修改情况，确保按照最新版图纸施工。
• 对图纸中的专业术语和符号进行对照解读，确保理解准确。
• 重点检查图纸中标注的尺寸和标高，避免施工时出现偏差。
• 分析图纸中的标注和说明，确保材料的选用和设备的安装符合要求。

graph TD
    A[开始解读设计图纸] --> B[确认图纸版本]
    B --> C[解读专业术语和符号]
    C --> D[检查尺寸和标高]
    D --> E[分析标注和说明]
    E --> F[完成设计图纸解读]

2.2.2 技术资料的准备与审核

技术资料的准备与审核是确保施工技术符合设计要求的重要环节。技术资料包括但不限于施工方案、材料清单、设备技术手册等。在准备技术资料时，要确保所有资料都是最新的，并且与设计图纸保持一致。审核技术资料时，需要特别注意以下几点：

• 核实材料清单中的材料规格、型号是否与设计图纸相符。
• 阅读并理解设备技术手册，确保设备的安装和运行符合制造商的要求。
• 检查施工方案是否切实可行，是否符合安全规范和施工工艺标准。
• 审核施工过程中的质量控制标准和安全操作规程。

2.3 施工资源的筹备

2.3.1 施工队伍的组建与培训

组建一支高效的施工队伍是确保施工质量的前提。组建施工队伍时，应根据工程需要，招聘具备相应资质和经验的施工人员。完成人员招聘后，组织专业培训，提高队伍整体技术水平和安全意识。培训内容应涵盖施工技术、操作规范、安全知识等。

在培训过程中，需要制定培训计划，明确培训目标，采用案例教学、实际操作演练等多样化的培训方式，确保培训效果。培训结束后，对施工人员进行考核，通过考核的人员方能进入施工现场工作。

2.3.2 施工设备与材料的准备

施工设备与材料的准备是施工前期准备的关键环节。根据设计图纸和施工方案，列出详细的材料清单和设备需求，确保材料的规格、型号、数量准确无误。材料的采购应优先选择信誉好、质量有保障的供应商。材料到货后，要进行严格的质量检验，不合格的材料必须立即退换。

施工设备的准备包括大型机械和小型工具。大型机械如挖掘机、混凝土搅拌机等，要根据设备的性能、维护状况和使用频率进行合理选择和调配。小型工具如管道切割机、扳手等，也要确保数量充足、性能稳定。所有设备在进场前应进行全面检查和必要的维护，保证其在施工中的可靠运行。

| 设备类型 | 名称       | 规格型号   | 数量 | 备注       |
|---------|----------|----------|-----|----------|
| 大型机械  | 挖掘机     | Digger-300 | 2   | 全新引进   |
| 大型机械  | 混凝土搅拌机 | Mixer-600  | 1   | 确认维护状况 |
| 小型工具  | 管道切割机   | Cutter-200 | 5   | 备用设备   |
| 小型工具  | 扳手       | Wrench-L   | 20  | 常用型号   |

在准备好施工队伍和设备材料后，正式的施工可以开始。施工前期的准备为后续施工的顺利进行打下了坚实的基础，是任何施工项目不可或缺的重要部分。

3. 施工组织设计

在施工组织设计阶段，项目团队需要将施工计划和流程落实到具体的施工方案中。一个精心设计的施工组织计划不仅能提高工作效率，还能确保施工安全和质量。本章节重点介绍如何制定施工方案、进行施工布局与物流规划以及施工组织结构与人员配置。

3.1 施工方案的制定

施工方案是整个施工过程的核心，它决定了施工的流程和方法，以及施工进度的安排。一个合理的施工方案能够合理分配资源，保证施工按时完成。

3.1.1 施工流程与方法的选择

在选择施工流程与方法时，需要考虑多方面的因素，包括技术条件、环境条件、施工成本和预期质量等。以下是施工流程与方法选择的一些基本原则：

• 符合设计要求 ：确保施工流程和方法能够满足设计图纸和技术资料的要求。
• 施工效率 ：选取可以提高施工效率、降低施工成本的方法。
• 施工安全 ：优先选择能保障施工安全的方法。
• 技术可行 ：施工方法应考虑到当前技术水平的可行性。
• 可持续性 ：考虑环境影响，优先选择对环境影响较小的施工方法。

例如，对于管道施工而言，可能涉及的方法包括但不限于：明挖法、顶管法、水平定向钻法等。选择时，需评估各种方法的利弊，考虑现场条件和预期目标后作出决策。

3.1.2 施工进度的安排

施工进度计划通常由专业的项目经理制定，并使用如Microsoft Project等项目管理软件进行详细排程。施工进度的安排需要考虑的关键因素有：

• 施工阶段划分 ：将整个工程分为若干阶段，如施工准备阶段、主体施工阶段和收尾阶段等。
• 关键路径法（CPM） ：用于确定项目的关键路径和各活动的最早/最晚开始/结束时间。
• 资源分配 ：确保关键路径上的活动有足够的资源，如人力、材料和设备。
• 时间缓冲 ：在关键活动之后留有时间缓冲，以应对可能发生的延期。

比如，以下是一个简化的施工进度安排示例：

| 任务 | 开始时间 | 结束时间 | 前置任务 | | --- | --- | --- | --- | | 场地清理 | Day 1 | Day 3 | 无 | | 地基开挖 | Day 4 | Day 7 | 场地清理 | | 地基浇筑 | Day 8 | Day 12 | 地基开挖 | | 结构安装 | Day 13 | Day 20 | 地基浇筑 |

3.2 施工布局与物流规划

施工布局是决定施工现场管理效率的重要因素。合理的布局可以减少物料和人员的移动距离，提升工作效率。

3.2.1 施工现场布局设计

施工现场布局设计需要考虑的因素包括：

• 工人和机械的流动路线 ：优化路线设计，减少交叉和拥堵。
• 物料存放区 ：合理安排物料存放区，以便于施工使用。
• 办公与生活区 ：为施工人员提供足够的休息和办公空间。
• 安全通道 ：确保在紧急情况下人员可以迅速撤离。

一个典型的施工现场布局如下图所示：

graph TD
    A[主入口] -->|工人进入| B[办公与生活区]
    A -->|物资进入| C[物资存放区]
    B -->|通往| D[施工现场]
    C -->|供应| D
    D -->|紧急情况| E[安全通道]

3.2.2 施工物资与设备管理

有效的物资与设备管理对于保证施工进度和质量至关重要。管理措施包括：

• 库存管理 ：实施库存管理系统，如先进先出原则，避免物资过期或损坏。
• 设备保养与维护 ：定期对关键设备进行检查和维护，以避免突发故障。
• 物资配送计划 ：根据施工进度，合理安排物资的配送时间，确保施工现场物资供应。

3.3 施工组织结构与人员配置

施工组织结构的设计需要考虑项目规模、施工复杂性和管理层级，而人员配置则是根据各个岗位需求和工程需要进行。

3.3.1 组织结构的设计

组织结构应具有清晰的指挥和报告体系。以下是一个简单的施工组织结构图：

graph TD
    A[项目经理] --> B[施工经理]
    A --> C[质量经理]
    A --> D[安全经理]
    B -->|指挥| E[工段长]
    C --> F[质量检查员]
    D --> G[安全员]
    E --> H[施工人员]

3.3.2 人员职责与岗位分配

明确每个岗位的职责是确保项目顺利进行的基础。以下为施工团队主要人员的职责：

• 项目经理 ：项目整体管理，包括计划、成本、资源和质量控制。
• 施工经理 ：具体施工活动的管理，负责施工进度和施工方案的实施。
• 质量经理 ：负责整个项目质量体系的建立和质量监督。
• 安全经理 ：负责项目的安全规划和安全监督。
• 工段长 ：负责特定工段的日常施工管理。
• 质量检查员 ：负责对施工质量进行检查，确保质量标准得到满足。
• 安全员 ：负责施工现场的安全监督，防止事故发生。
• 施工人员 ：执行具体的施工操作。

人员配置时，必须结合施工计划和组织结构进行，合理安排施工人员的数量和技能水平，以确保各个施工阶段的人力需求得到满足。

通过以上的介绍，我们了解了施工组织设计的重要性以及制定具体施工方案、规划施工布局、人员配置的基本方法。有效的施工组织设计是项目成功的关键，它需要项目管理者深思熟虑，科学规划，灵活应变。

4. 管道布局设计

4.1 管道系统的设计原理

4.1.1 管道水力计算

管道水力计算是给排水系统设计中的核心环节，它涉及到确保水流顺畅、避免过度压降和水击、以及维持适当的流速以防止沉积等问题。在进行水力计算时，通常会使用达西-韦斯巴赫公式（Darcy-Weisbach equation）进行压力损失的计算，该公式如下：

h_f = f \frac{L}{D} \frac{v^2}{2g}

其中： - ( h_f ) 代表单位长度上的摩擦损失， - ( f ) 是摩擦因子， - ( L ) 是管道的长度， - ( D ) 是管道的直径， - ( v ) 是流体的平均速度， - ( g ) 是重力加速度。

摩擦因子 ( f ) 的确定通常会用到摩尔公式（Moody chart）或科恩达公式（Colebrook-White equation）等。对于复杂管网系统，工程师需要采用计算机辅助设计软件来进行精确计算。

计算完成后，需确保各部分的水压满足设计要求，例如厨房龙头的出水压力通常需要在1.5至2.5 bar之间，而淋浴的水压要求稍低。这需要在设计阶段考虑水压增减设备的设置，如减压阀、水泵等。

4.1.2 管道布置的原则与要求

管道布置需要遵循以下原则和要求：

1. 最小化管道长度 ：为了减小摩擦损失和建设成本，应优先选择最短路径。
2. 易于维护与检修 ：布置应保证管道容易访问，便于日后的维修和更换。
3. 避免高温与腐蚀 ：高温和腐蚀性环境会影响管道寿命，布置时应加以规避。
4. 适应建筑结构变化 ：管道系统应能够适应建筑结构可能发生的微小变动。
5. 合理规划分支与接头 ：分支与接头应尽量减少，且布局应合理，避免产生过多的局部阻力。

4.2 管道设计细节的处理

4.2.1 管道配件的选择与应用

管道配件如弯头、三通、阀门、接头等，应根据使用环境和流体特性选择合适材质和规格。例如，对于热水系统，应该选择耐高温和耐压的材料。

graph TD;
    A[开始设计] --> B[确定管道配件类型]
    B --> C[选择合适的材质]
    C --> D[计算配件尺寸]
    D --> E[配件的耐压测试]
    E --> F[配件的耐温测试]
    F --> G[确定配件位置]
    G --> H[完成配件选择]

阀门选择上，常用的有截止阀、闸阀、止回阀、安全阀等。止回阀用于防止水流反向流动，安全阀用于压力超限保护。在设计时，应考虑这些阀门的开启压力、关闭压力以及耐腐蚀性。

4.2.2 管道连接与固定的方法

管道连接方法的选择对系统稳定性和长期运行至关重要。常见的连接方式包括焊接、螺纹连接、法兰连接、胶合连接等。焊接适用于金属管道，而胶合连接常用于塑料管道。

graph LR;
    A[开始设计管道连接] --> B[分析管道材质]
    B --> C[选择连接方式]
    C --> D[评估连接强度]
    D --> E[确定固定件]
    E --> F[实施连接]
    F --> G[测试连接密封性]
    G --> H[检查连接后的稳定性]
    H --> I[完成管道连接]

焊接时应保证焊缝的连续性和均匀性，并进行无损检测确保焊接质量。胶合连接则需保证粘接剂类型和管道材质匹配，并且有足够的固化时间。

4.3 管道系统的优化与改进

4.3.1 管道系统节能分析

管道系统设计时应考虑到节能需求，通过优化管道布局、选择节能设备、减少水头损失等方式降低能耗。例如，使用变频水泵可以依据实际用水需求调节流量和压力，避免无效能量消耗。

4.3.2 设计方案的比较与选优

不同的管道设计方案在成本、安全性、可维护性等方面会有差异。设计时应综合考虑各方面因素，进行方案比较和选优。常用的比较参数包括投资成本、运行成本、预期寿命、维护需求等。

| 方案 | 投资成本 | 运行成本 | 预期寿命 | 维护需求 |
|------|----------|----------|----------|----------|
| A    | 低       | 中等     | 短       | 高       |
| B    | 中等     | 低       | 长       | 低       |
| C    | 高       | 高       | 中等     | 中等     |

通过上表的对比，可以一目了然地看到不同设计方案的优劣，从而选择最合适的方案进行实施。

5. 设备选择与安装

5.1 设备的技术要求与参数分析

5.1.1 设备性能的评估

在进行给排水系统的设备选择时，设备性能的评估是至关重要的步骤。首先，需要根据设计要求确定所需设备的功能和技术标准。这涉及到对流量、压力、材质以及耐腐蚀性等方面的考量。例如，水泵的选型就需要特别关注其流量和扬程，以满足系统的需求。

| 设备类型 | 流量 (L/s) | 扬程 (m) | 材料 | 适用范围 |
|----------|------------|----------|------|----------|
| 潜水泵   | 30         | 30       | 不锈钢 | 中高扬程 |
| 管道泵   | 40         | 25       | 碳钢   | 中低扬程 |

表 5.1 设备性能对照表

5.1.2 设备选型的原则

设备选型应遵循若干原则，如适用性、经济性、可靠性和先进性。首先，设备必须满足给排水系统设计的技术规范，其次需要考虑采购和运行成本。可靠性和先进性也是不可或缺的，特别是在新建或改造的项目中，选择先进且维护成本低的设备将大大减少长期的运营成本。

flowchart LR
    A[确定设计需求] --> B[分析成本]
    B --> C[考虑技术成熟度]
    C --> D[综合评估设备选型]
    D --> E[设备选型决策]

流程图 5.1 设备选型流程图

5.2 设备安装的施工工艺

5.2.1 安装前的准备工作

在设备安装前，应准备相应的施工图纸、安装手册以及必要的工具和机械。必须对安装现场进行清理，确保无杂物妨碍施工。还需要检查设备是否完好无损，并按照安装手册进行初步的组装。

- 核对设备规格和设计参数
- 现场场地清理
- 检查设备外观与完好度
- 按手册进行初步组装

设备安装前的准备工作清单

5.2.2 设备安装的步骤与方法

设备的安装步骤通常包括基础校正、固定安装、管道连接、电气接线等。在安装过程中，应严格遵守安装手册中的步骤，并确保设备水平和垂直度符合要求。管道连接部分需注意密封性，避免出现漏水现象。

1. 设备就位
2. 设备校正
3. 设备固定
4. 管道连接
5. 电气接线
6. 现场调试

设备安装的六个主要步骤

5.3 设备的调试与试运行

5.3.1 调试过程中的检查与调整

调试阶段是验证设备安装是否正确的重要环节。首先需要进行单机试运行，检查设备的运行状况，包括震动、噪音以及温度等。根据试运行情况，对设备进行必要的调整，如调整泵的出口阀门开度，确保水泵的出水流量和压力符合设计要求。

5.3.2 试运行中的问题诊断与解决

在试运行过程中，可能会遇到各种问题，如压力不稳、流量不足或设备异常振动等。必须对这些问题进行详细的诊断，并采取相应的解决措施。例如，压力不稳可能是由于管道系统中存在气蚀现象，需要进行排气处理。

通过以上几个步骤，设备选择与安装的整个过程才算完成。接下来的章节将介绍施工工艺与技术方面的内容，进一步深化对给排水施工的理解。

6. 施工工艺与技术

6.1 施工工艺的选择与应用

6.1.1 不同材料的施工特点

施工工艺的选择与应用是确保给排水系统施工质量和效率的关键。首先，针对不同材料的施工特点，我们必须了解各种材料对施工环境、设备和技术的要求。例如，对于钢管和PVC管这两种常见的管材：

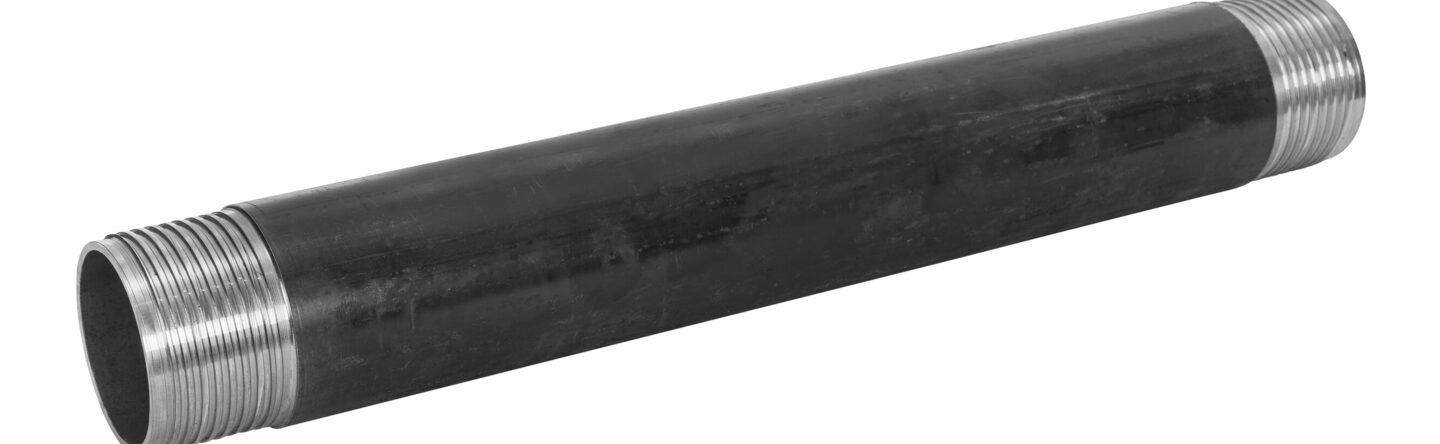

• 钢管 ：由于其较强的机械强度和良好的耐压性，钢管广泛用于高压和大口径的给排水系统中。钢管的连接方式多样，包括焊接、法兰连接等。焊接过程中，需要特别注意焊缝的质量，避免泄漏和焊渣对水质的影响。
• PVC管 ：PVC（聚氯乙烯）管因其轻质、耐腐蚀和安装方便等特性，常用于生活给水系统和室内排水系统。PVC管的连接方式多为承插口连接或粘接，施工简便，但需确保粘接剂的正确使用和固化时间。

在选择施工工艺时，还应考虑管道走向、接口形式以及工程环境等因素，确保工艺与材料的匹配性。

6.1.2 施工工艺的比较与选择

在给排水系统施工中，施工工艺的选择直接关系到工程的安全性、可靠性和成本。在施工前，应比较不同工艺的优缺点，依据具体情况选择最合适的工艺。

例如，在管道埋设方面，开槽埋设和顶管施工是两种常见的选择：

• 开槽埋设 ：适用于地下管位明确、地质条件允许的环境。其优点是操作简单、成本较低，但对周围环境影响大，需要开挖大量土方，且工期较长。
• 顶管施工 ：则适用于不宜开挖或需要穿越重要建筑物、道路的工程。顶管施工可以减少对地面交通的影响，但技术要求高、成本较大，且施工周期较长。

根据工程实际条件和要求，合理选择施工工艺，可以有效提高工程质量，减少后期维护费用。

6.2 施工过程中的技术难点攻克

6.2.1 技术难点的识别与分析

施工过程中的技术难点往往成为影响施工进度和工程质量的关键。识别和分析这些难点是克服它们的前提。

例如，在深基坑排水工程中，可能会遇到地下水位高、土质松软等问题。这时，需要对基坑进行降水处理，并采用相应的支护结构，以确保基坑的稳定性和安全性。

6.2.2 针对性技术措施的实施

一旦确定了技术难点，就需要采取针对性的技术措施。在具体的施工案例中，这可能包括使用先进的测量设备，如全站仪进行精确测量，以保证管道铺设的位置和坡度达到设计要求。

此外，针对复杂的节点处理，比如变径连接处的处理，需要使用特制的异径接头，并仔细检查其安装质量，以避免出现堵塞或泄漏的风险。

6.3 施工技术的创新与改进

6.3.1 新技术、新材料的应用

随着科技的发展，新技术、新材料不断涌现，在施工中的应用也越来越广泛。比如，使用BIM（Building Information Modeling）技术进行管道系统的模拟和碰撞检测，能够在施工前发现设计和施工中的问题，提高施工效率和质量。

新材料的应用，如PEX管在热水系统中的使用，具有良好的耐热性能和较低的热膨胀系数，使得热水系统更加稳定可靠。

6.3.2 施工效率与质量的提升策略

为了进一步提升施工效率和质量，可以采取多种策略。例如，采用模块化施工技术，将管道系统预先在工厂中制作完成，现场只需进行组装，大大缩短了施工时间，并且提高了管道系统的整体质量。

在质量控制方面，实施更为严格的工序检查制度，确保每个施工环节都符合设计要求和质量标准。

以上内容为我们如何在施工工艺与技术中进行工艺选择、技术难点攻克以及技术创新与改进的详细介绍，通过这一系列措施和策略的实施，可以显著提升给排水系统施工的整体水平。
