综合布线系统就是网络系统的传输通道和基础，我们从电脑上获取的各种信息流都是通过综合布线系统传输到我们的电脑中的，因此没有综合布线系统，我们就无法获取各种信息。

例如：我们在学校的教室或者宿舍上网时，都在使用校园网，校内全部电脑就是通过校园综合布线系统连接在一起的，也是通过综合布线系统的电缆和光缆相互传输各种文字、音乐、图片、视频等信息的。

什么是综合布线系统工程？

综合布线系统全图

1、工作区子系统

概念：工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。

工作区子系统示意图

工作区子系统组成和应用案例

我们在日常使用网络中，能够看到或者接触到的就是工作区子系统，例如墙面或者地面安装的网络插座，终端设备跳线和计算机。这里的工作区是指需要安装电脑、打印机、复印机、考勤机等网络终端设备的一个独立区域。在实际工程应用中一个网络插口为一个独立的工作区，也就是一个网络模块对应一个工作区，而不是一个房间为一个工作区，在一个房间往往会有多个工作区。

2、水平子系统

水平子系统组成和应用案例图

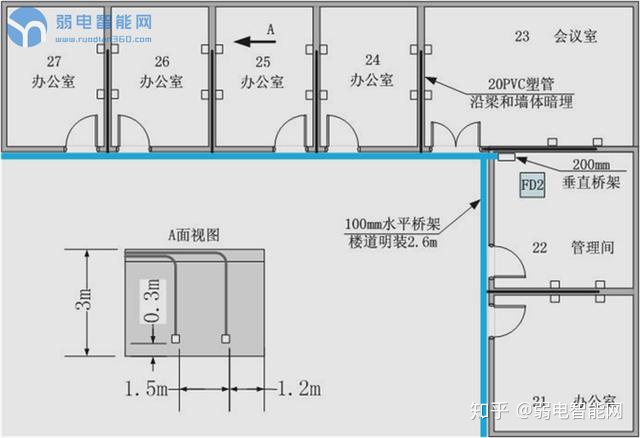

上图中，一层11-17号房间的水平缆线采用地面暗埋管布线+墙面暗埋管布线(或墙面明槽布线），二层21-27号房间的水平缆线采用楼道桥架和墙面暗埋管布线（或墙面明槽布线），三层31-37号房间的水平缆线采用吊顶布线+墙面暗埋管布线（或墙面明槽布线）。

1）概念

水平子系统一般由工作区信息插座模块、水平缆线、配线架等组成。实现工作区信息插座和管理间子系统的连接，包括所有缆线和连接硬件，水平子系统一般使用双绞线电缆，常用的连接器件有信息模块、面板、配线架、跳线架等附件。

2）原理

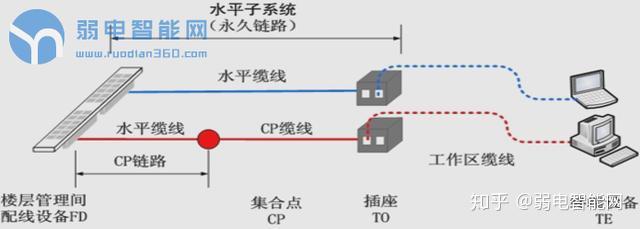

下图为水平子系统原理图，实际上就是永久链路，它在建筑物土建阶段埋管，安装阶段首先穿线，然后安装信息模块和面板，最后在楼层管理间机柜内与配线架进行端接。

水平子系统原理图

3、垂直子系统

1）概念

垂直子系统是把建筑物各个楼层管理间的配线架连接到建筑物设备间的配线架，也就是负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。

垂直子系统示意图

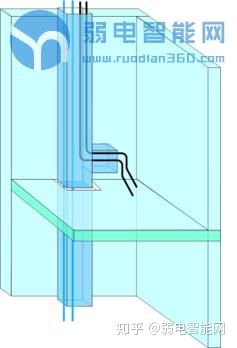

建筑物垂直桥架

2）原理

垂直子系统由管理间配线架FD、设备间配线架BD以及他们之间连接的缆线组成。这些缆线包括双绞线电缆和光缆。一般这些缆线都是垂直安装的，因此，在工程中通常称为垂直子系统。

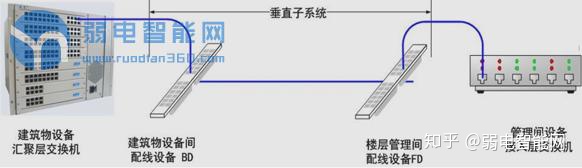

垂直子系统原理图（电缆）

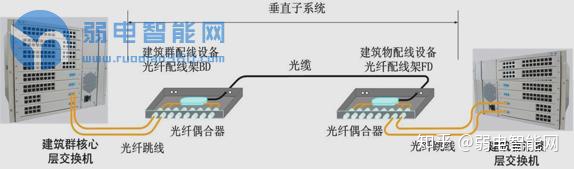

垂直子系统原理图（光缆）

4、管理间子系统

1）概念

管理间子系统也称电信间或配线间，是专门安装楼层机柜、配线架、交换机的楼层管理间。一般设置在每个楼层的中间位置，主要安装建筑物楼层配线设备。

2）设计

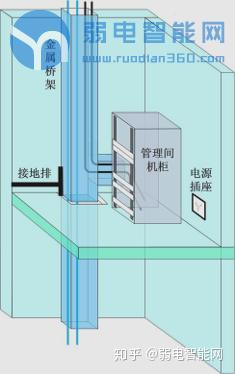

新建建筑物弱电设计时应该考虑独立的弱电井，将综合布线系统的楼层管理间设置在弱电井中，下图为独立式管理间示意图。

独立式管理间示意图

新建建筑物弱电设计时应该考虑独立的弱电井，将综合布线系统的楼层管理间设置在弱电井中，下图为管理间子系统应用案例。

对于信息点较少或者基本型综合布线系统，也可以将楼层管理间设置在房间的一个角或者楼道内，如果管理间在楼道时必须使用壁挂式机柜。

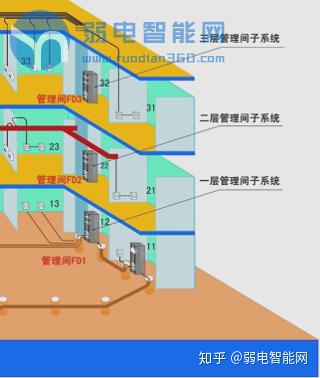

下图为管理间子系统应用案例，为节约空间，将管理间设置在房间的一个区域。一层管理间位于12号房间，并且连接11号房间的建筑物设备间和一层水平子系统。二层管理间位于22号房间，并且连接11号房间的建筑物设备间和二层水平子系统。三层管理间位于32号房间，并且连接11号房间的建筑物设备间和三层水平子系统。

管理间子系统应用案例

5、设备间子系统

1）概念

设备间子系统就是建筑物的网络中心，有时也称为建筑物机房。一般智能建筑物都有一个独立的设备间，因为它是对建筑物的全部网络和布线进行管理和信息交换的地方。

设备间子系统应用案例

上图为设备间子系统应用案例图，设备间位于建筑物一层右侧的11号房间，与一层管理间12号房间相邻，这样不仅布线距离短，而且维护和管理方便。设备间缆线通过11号—12号房间的地埋管布线到一层管理间，再通过从12号—32号房间的垂直桥架系统分别布线到二层管理间和三层管理间。

2）原理

下图为设备间子系统原理图，从图中看到，建筑物设备间配线设备BD通过电缆向下连接建筑物各个楼层的管理间配线架FD1、FD2、FD3，向上连接建筑群汇聚层交换机。

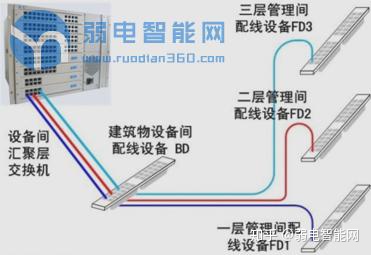

设备间子系统原理图

综合布线系统设备间的位置设计非常重要，因为各个楼层管理间信息只有通过设备间才能与外界连接和信息交换，也就是全楼信息的出口和入口部位。如果设备间出现故障，将会影响全楼信息交流。设备间设计时一般应该预留一定的缆线做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。

综合布线系统案例解析

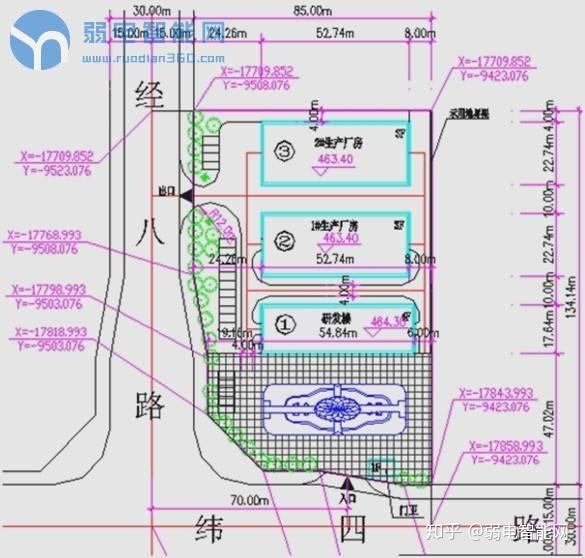

总平面图草图

图某栋楼二层功能布局图，二层办公室涉及到以下几个类型和信息化需求：

1）董事长经理办公室。有语音、数据、视频等需求。

2）总经理办公室。有语音、数据、视频等需求。

3）秘书室。有语音、数据、传真、复印等需求。

4）高管办公室。图中标记有生产副总、财务总监、销售总监、市场总监等办公室，

5）有语音、数据和视频需求。

6）集体办公室。图中标记有市场部、供应部、财务部等办公室，有语音、数据需求。

7）会议室。有语音、数据和视频需求。

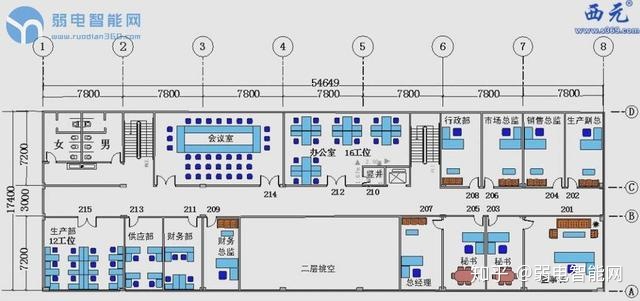

二层功能布局图

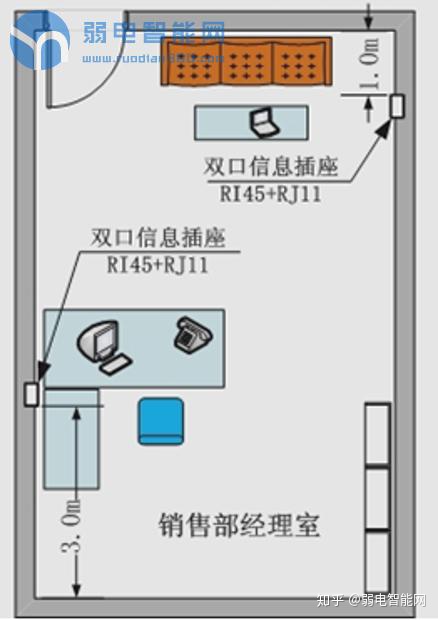

销售部经理室施工详图

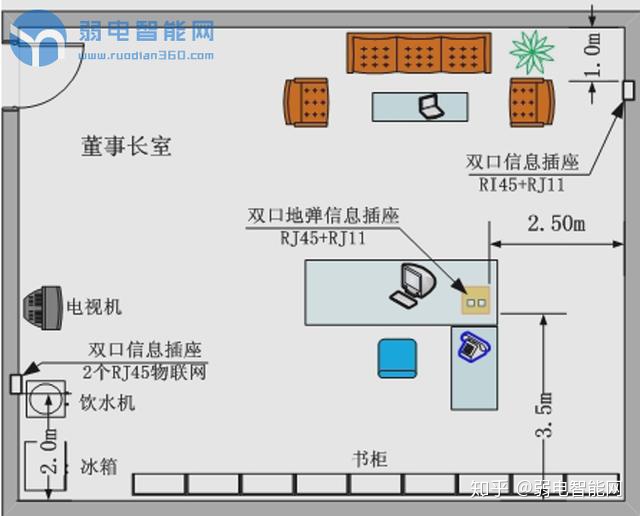

董事长室信息点施工设计详图

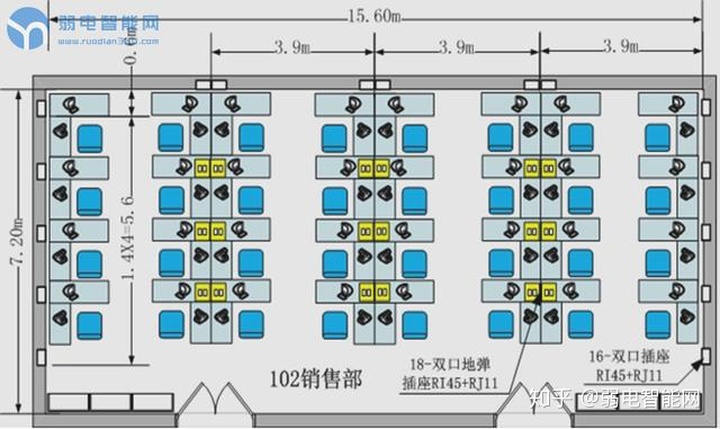

销售部信息点施工设计详图

会议室信息点设计图

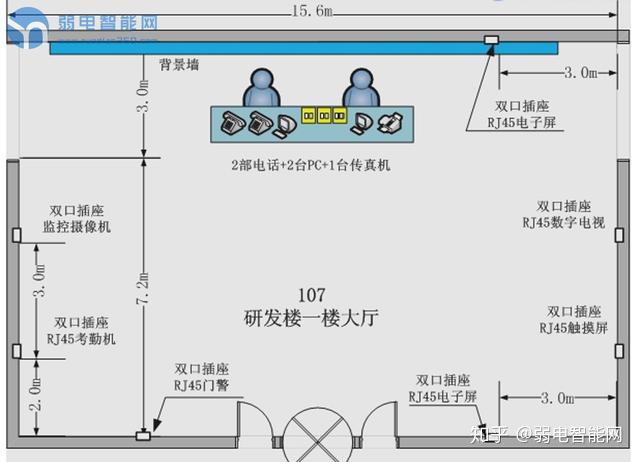

接待台布线图

施工图

PVC线槽型号有：PVC-20系列、PVC-25系列、PVC-30系列、PVC-40系列系列等。

从规格上讲有：20mm*12mm,25mm*12.5mm, 30mm*15mm,40mm*20mm等。

PVC线管型号有：Φ16，Φ20，Φ25，Φ30，Φ40，Φ50，Φ75，Φ90，Φ110

PVC线管规格有：16mm，20mm，25mm，30mm，40mm，50mm，75mm，90mm，110mm 。
