螺纹孔M8×20的标注通常表示螺纹直径为8，螺纹深度为20，但这种标注并不严谨。合理的标注应明确区分螺纹深度和孔深，可以使用文字或符号进行简化标注，例如"M8深20 孔深30"。在CAD中，可以通过DLI线性标注命令结合多行文本编辑来实现螺纹孔深的清晰标注。
点击上方“机械设计一点通”关注我们，每天学习一个机械设计相关知识点
螺纹孔M8×20,20指的是盲孔深度还是螺纹深度？这样标注合理吗
一般来说M8X20都是用来描述螺钉的规格，20指的是螺钉的长度；描述盘头、圆柱头类螺钉时，20指的是不含头部的螺钉长度；描述沉头类螺钉时，20指的是含头部的螺钉长度；
但这里说是螺纹孔M8X20，那就明确了是一个螺纹孔，所以通俗理解：螺纹孔 M8×20 ，其中M8是指螺纹的公称直径为8，螺纹有效长度为20(对于孔指螺纹深度)，表达盲孔螺纹的标注方式时，表示对螺纹底孔深度没有严格的要求；
但是这样的标注方式合理吗？其实是不合理的
用文字表示孔深

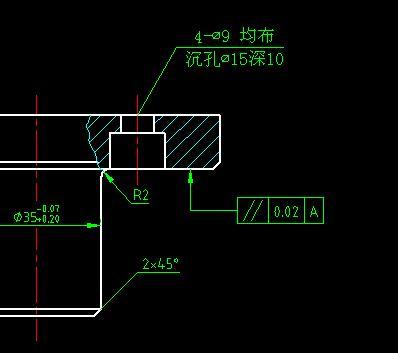

螺纹深度与孔深的度标注方式是类似的，我们可以这样表示：M8深20 孔深30 ，当然也可以在图纸中直接标注相应的尺寸。按机械制图标准简化标注方式可以采用如下图的标注方式：
用符号简化表示螺纹深度

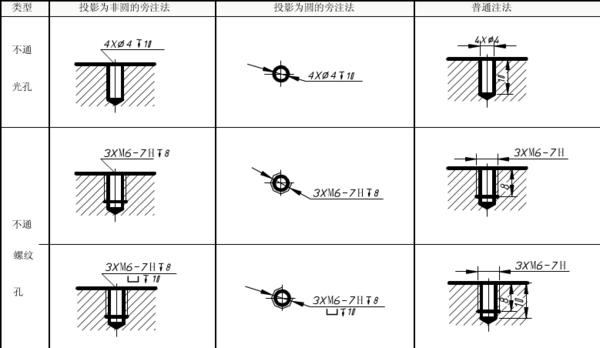

可参考以下不同情况的标注方式：
不通情况的符号简化标注方式
螺纹孔深在CAD中标注的方法：

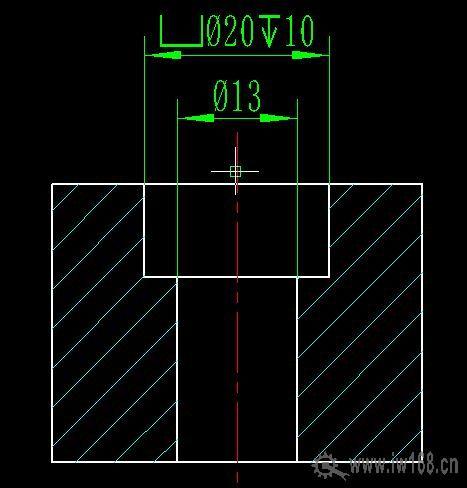

执行DLI线性标注命令——命令栏提示：指定第一个尺寸界线原点或 :此时选中标注孔左边的点——命令栏提示：指定第二条尺寸界线原点:此时选中标注孔右边的点——命令栏提示;[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:此时输入M+回车，就会弹出一个多行文本编辑框，如图所示：——在文本框中将字体格式调整为“gdt”格式，然后输入“M8x7”就会自动生成图1中的标注。输入完毕之后，点击确定即可。
说明：
(1)沉头可以输入字母v字体为GDT。
(2)深度可以输入字母x字体为GDT。
(3)用多行文字，先输入一个vx，然后把字体改为gdt。
