简介：单片机技术在自动化和精密控制领域的应用是不可或缺的，其中步进电机及其驱动器在保证运动控制精度方面扮演了关键角色。本压缩包提供了关于THB步进电机驱动器与单片机交互的全面资料，涵盖原理图、数据手册、固件源码、用户手册、应用笔记以及编程库文件和API等。这些资料有助于开发者深入理解步进电机的精确控制，并在多种应用场景中实现高精度定位。单片机-THB步进电机驱动器DXP资料.zip

1. 单片机技术核心应用领域

单片机作为现代电子技术的基石，在众多应用领域中发挥着至关重要的作用。从家用电器到工业控制，从医疗设备到智能玩具，几乎在所有需要自动控制的场合，我们都能见到单片机的影子。它通过集成微型计算机的核心功能，包括中央处理单元(CPU)、存储器、输入/输出接口等，赋予了设备智能化的决策能力。

1.1 家用电器智能化

单片机在家电领域的应用主要集中在提升设备的智能化和操作便捷性。例如，在洗衣机、冰箱、空调等家用电器中，单片机通过接收用户输入的命令，并执行相应的控制程序，使得设备可以根据不同的环境和使用习惯自动调节工作模式。

1.2 工业控制的精度与效率

在工业自动化领域，单片机技术的应用显著提升了生产的精度和效率。它们可以在流水线上传感器的帮助下，实现对物料的精确控制、监测和管理，通过控制电路实现复杂的生产任务，保证了工业生产的高效性和可靠性。

1.3 医疗设备的创新

单片机在医疗设备中的应用不断推动着医疗技术的进步。在心率监测器、呼吸机等医疗设备中，单片机负责实时处理人体生理信号，辅助医生进行准确的诊断和及时的治疗。

1.4 智能玩具与娱乐设备

在智能玩具和娱乐设备中，单片机不仅增加了互动性和趣味性，还提高了产品的可编程性和个性化体验。玩具机器人、电子游戏手柄等，都依靠单片机来实现复杂的动作控制和游戏逻辑。

单片机技术的广泛应用证明了它在现代科技中的核心地位，而随着技术的不断进步，单片机将会在更多领域展现其强大的能力，推动整个社会的智能化进程。

2. THB步进电机驱动器概述及其控制原理

2.1 THB步进电机驱动器基本概念

2.1.1 驱动器的定义与功能

步进电机驱动器，通常称为步进电机的“大脑”，是负责接收控制信号并驱动步进电机以精确步长运行的电子设备。THB步进电机驱动器是其中的一种，它能够将来自控制器（如单片机）的数字脉冲信号转换成机械运动，从而控制步进电机的启动、停止、正转、反转及速度控制。

THB步进电机驱动器的主要功能包括：

脉冲信号的接收与解码 ：驱动器能够解读来自控制器的脉冲信号，并将其转换为电机的运动指令。
电流和电压的调节 ：驱动器调节电机线圈的电流和电压，以提供足够的动力和精确的定位。
保护机制 ：具备过流、过压、欠压、过热等保护功能，保护电机和驱动器自身不受损害。
相位控制 ：控制电机绕组的通电顺序，实现电机的步进运动。

2.1.2 驱动器与单片机的协同工作

在步进电机控制系统中，单片机作为主控单元负责发出脉冲序列，而THB步进电机驱动器则根据这些信号来控制电机的运动。两者之间的协同工作流程通常如下：

初始化 ：单片机设置必要的参数，如脉冲频率、方向、步数等。
脉冲生成 ：单片机按照设定的参数生成脉冲序列。
信号传递 ：生成的脉冲序列通过某种通信协议（如UART、SPI等）发送到THB驱动器。
脉冲解码 ：THB驱动器对接收到的脉冲信号进行解码，并将其转换为电机驱动的控制信号。
电机驱动 ：驱动器根据控制信号驱动步进电机进行精确的位置移动。

为了实现这种协同工作，单片机需要具备编程能力以控制脉冲输出，而驱动器则需具备处理这些脉冲信号并转换为电机能理解的电流/电压的能力。两者之间的接口和协议必须匹配，才能确保有效通信和控制。

2.2 精确控制电机转动角度和速度

2.2.1 控制角度的理论基础

步进电机的控制角度与其结构有关，一般来说，步进电机的步距角（即完成一个完整步进所需的旋转角度）是固定的。通过控制单片机输出的脉冲数量，可以控制电机转动的角度。例如，一个步距角为1.8度的步进电机，理论上一个脉冲会使电机转动1.8度，那么100个脉冲就会使电机转动180度。

精确控制步进电机的角度，需要考虑以下因素：

步进电机的步距角 ：了解电机规格，以及单个脉冲对应的步距。
脉冲频率 ：脉冲发送的速率决定电机的转速。
加减速控制 ：在电机启动或停止时，平滑的加速和减速能避免失步。
脉冲细分 ：使用细分技术可以提高电机运行的平滑度和控制精度。

2.2.2 控制速度的关键技术

控制步进电机的速度实际上是控制脉冲频率的一个过程。步进电机的速度受到步距角、驱动器最大输出频率、电机惯性和负载等因素的影响。为了精确控制速度，可以采取以下技术措施：

动态调整脉冲频率 ：在电机运行过程中动态改变脉冲频率来调整速度。
采用加速和减速算法 ：在电机启动和停止时，通过编程实现平滑的加速和减速，避免因速度突变导致的失步。
调整脉冲细分等级 ：通过调整驱动器的细分等级，可以改变电机的实际步距角，进而影响电机的速度。

控制速度的关键在于保持脉冲输出的稳定性和准确性，并确保电机运行的动态性能满足要求。在实际应用中，需要根据具体的电机和驱动器的性能参数，通过试验和调试来设定最佳的速度控制策略。

2.3 步进电机的细分驱动技术

2.3.1 细分驱动的概念和优势

步进电机的细分驱动技术，是一种通过细分每个步距角来提高步进电机定位精度和运行平滑度的方法。细分驱动通常是由步进电机驱动器内部的微处理器实现的，通过在每个基本步距之间插入额外的中间步骤（即细分步），使得电机转子的运动更加平滑，同时增加控制的精度。

细分驱动的优势包括：

提高定位精度 ：细分技术使得电机每次移动的步距更小，因此提高了定位精度。
减少电机噪音和振动 ：更小的步距使得电机运行更加平稳，噪音和振动相应减少。
降低失步风险 ：在较高负载或低速运行时，细分驱动有助于减少或避免失步。
改善电机运行特性 ：通过细分，电机在低速运行时的扭矩输出更稳定。

2.3.2 如何实现细分驱动

实现细分驱动需要以下几个步骤：

选择合适的驱动器 ：使用支持细分功能的步进电机驱动器。
设置细分参数 ：在驱动器中设置所需的细分等级。这通常通过软件配置或者硬件拨码开关来实现。
脉冲信号调整 ：驱动器内部微处理器将接收到的基本脉冲信号分割成多个细分脉冲，然后依次给电机绕组通电。
动态控制 ：通过软件或者硬件控制，动态调整细分等级，以适应不同的运行条件。

细分驱动的实现对电机和驱动器的配合提出了更高的要求，需要保证驱动器能够精确处理细分信号，以及电机能够响应这些细分控制信号。在实际应用中，需要通过调试来找到最佳的细分配置，以实现最优的控制效果。

在下一章节中，我们将深入探讨THB步进电机驱动器的技术细节及其编程方法，包括通信协议的支持、硬件连接原理、以及如何利用数据手册进行开发等。

3. THB步进电机驱动器的技术细节与编程

3.1 多种通信协议支持

3.1.1 常见通信协议的介绍

在现代步进电机驱动器的设计中，多样的通信协议支持是提升设备互操作性和灵活性的关键要素。常见的通信协议包括但不限于以下几种：

RS-232/RS-485 ：最传统的串行通信协议，RS-485是RS-232的多点通信版本，支持更远距离和更多节点的通信。
CAN（Controller Area Network） ：广泛应用于汽车和工业自动化中，具有高可靠性和灵活的网络拓扑结构。
Modbus ：一种应用广泛的串行通信协议，分为Modbus RTU和Modbus TCP两种，后者基于以太网。
I2C（Inter-Integrated Circuit） ：一种由两根线组成的串行通信总线，适用于高速短距离的芯片间通信。
SPI（Serial Peripheral Interface） ：主从式同步串行通信接口，多用于微控制器和外围设备之间的通信。

每种通信协议都有其特定的应用场景和优势，驱动器通过支持多种通信协议，可以兼容不同的控制单元和系统环境，满足多样化的应用需求。

3.1.2 各协议在驱动器中的应用

THB步进电机驱动器支持多种通信协议，这使得它能够与不同类型的控制系统轻松集成。在设计阶段，应根据应用场景选择最合适的通信协议：

RS-232/RS-485 ：适用于较短距离的点对点通信，适合传统的控制系统。
CAN ：适用于复杂的工业环境，尤其适合多设备网络化控制。
Modbus ：标准化的协议易于实现和维护，适合于各种自动化设备和监控系统。
I2C/SPI ：适用于高速度芯片级通信，适合集成了复杂微控制器的系统。

举例来说，如果一个系统需要在长距离上连接多台驱动器，并且有抗干扰能力要求，那么RS-485或CAN协议可能是较好的选择。如果设备已经支持Modbus协议，那么选择Modbus RTU或Modbus TCP将有利于简化开发过程。

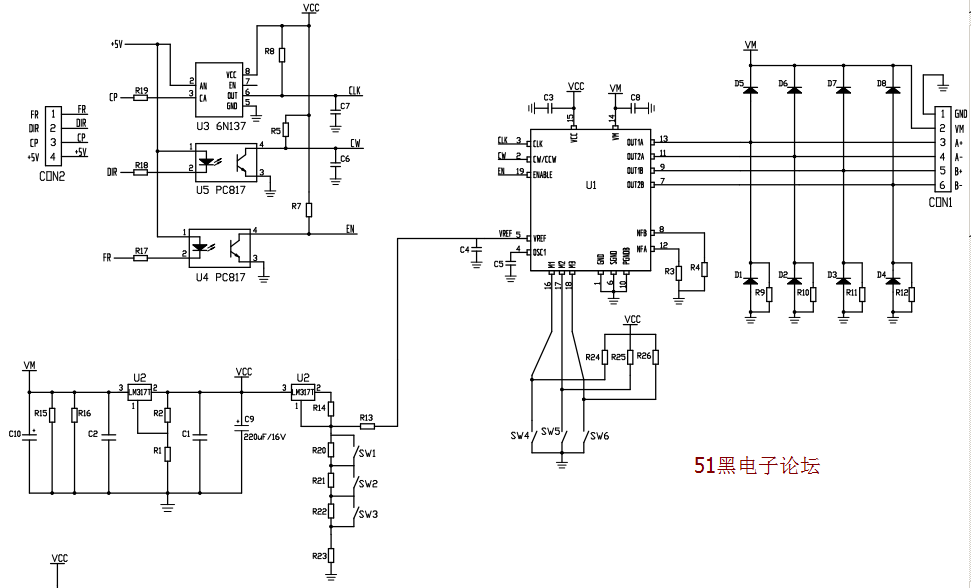

3.2 驱动器的硬件连接原理图

3.2.1 连接原理图的解读

为了更好地理解THB步进电机驱动器的硬件连接，必须熟悉其提供的连接原理图。连接原理图一般包括以下几个关键部分：

电源输入 ：驱动器的电源输入端口，需要注意电源的类型和电压范围。
控制信号输入 ：用于接收从控制器发出的控制信号，如脉冲和方向信号。
通信接口 ：如RS-232、RS-485、CAN等，用于与控制器或其他设备通信。
故障指示 ：用于指示驱动器是否正常工作或存在故障。
电机接线端子 ：用于连接步进电机的各个相线。

在阅读连接原理图时，重要的是了解每个连接点的功能以及它们是如何互相配合工作的。例如，电源输入端连接的电源应符合驱动器的电压和电流要求，控制信号输入端需要与控制器的相应输出端口对应。

3.2.2 硬件连接的实际操作

一旦理解了连接原理图，接下来就可以进行硬件连接的实际操作。以下是连接驱动器时需要遵循的步骤：

检查电源电压 ：确保电源电压在驱动器规格范围内。
连接控制信号 ：根据控制器的输出，将控制信号正确连接到驱动器相应的输入端。
通信接口连接 ：若使用串行通信，连接相应的通信接口。
电机相线连接 ：将电机的每根相线连接到驱动器的指定端子上。
安全保护 ：根据需要连接故障输出、限流电阻等安全保护装置。

在连接过程中，应遵循驱动器手册中的指导，并确保所有的连接都已紧固，以免因接触不良导致设备运行不稳定。正确连接硬件后，应进行简单的测试以确保一切正常。

3.3 驱动器数据手册内容

3.3.1 数据手册的重要性

数据手册是理解THB步进电机驱动器所有技术和性能参数的宝库。它通常包括以下信息：

电气参数 ：描述了驱动器的输入电压、电流、功率等。
控制参数 ：包括步进电机的步距角、相电流、细分设置等。
通信参数 ：通信协议的设置参数和配置指南。
功能描述 ：对各种操作模式和故障保护机制的详细说明。

数据手册不仅帮助开发者正确配置驱动器，还可以作为故障排查时的重要参考。在开发过程中，详尽的数据手册可以大大减少调试时间和潜在的错误。

3.3.2 如何利用数据手册进行开发

利用数据手册进行开发，需要遵循以下步骤：

阅读总览 ：先对驱动器的功能和特性有一个整体的认识。
查阅电气参数 ：根据应用需求和电机规格选择合适的驱动器，并确认驱动器满足电源和电机要求。
配置控制参数 ：根据电机特性调整步距角、电流设置，以及是否启用细分驱动功能。
设置通信参数 ：如果使用通信接口，需要正确设置协议参数，包括波特率、地址、校验方式等。
测试与验证 ：配置完成后，进行实际测试，确保驱动器按照预期工作，并根据反馈调整参数。
参考故障排除 ：遇到问题时，可以参考手册中提供的故障诊断和排除指南。

合理使用数据手册，可以有效加速开发进程，并优化驱动器的性能。每个参数的调整都可能影响到电机的最终表现，因此，开发者应该谨慎操作，并做好详细的记录。

在上述章节中，我们对THB步进电机驱动器的技术细节与编程进行了全面的解析。接下来，我们将深入探讨如何在实践中应用这些知识，并结合实际编程与故障排除，实现对步进电机驱动器的有效控制。

4. THB步进电机驱动器编程与实践

在本章中，我们将深入探讨THB步进电机驱动器的编程实践，提供具体的源码示例，并结合用户手册和故障排除信息，给出实用的解决方案。此外，通过分析应用案例，我们将提炼并分享最佳实践，以帮助读者在实际工作中更好地利用THB驱动器。

4.1 固件源码和编程示例

4.1.1 源码结构和设计思想

THB步进电机驱动器的固件通常采用模块化设计，这意味着源码被分解为多个功能模块，每个模块处理特定的任务。这种结构的优点是易于维护和扩展，同时也使得源码更加清晰，便于其他开发者理解和使用。

例如，一个典型的THB驱动器固件可能包括以下模块：

初始化模块 ：负责硬件初始化，包括时钟、内存、I/O端口等。
通信模块 ：处理与单片机或其他控制器的通信协议，如UART、SPI或CAN。
运动控制模块 ：执行步进电机的运动控制算法，包括速度和位置控制。
状态监控模块 ：实时监控电机状态，提供故障诊断和反馈信息。

源码的设计思想通常遵循KISS原则（Keep It Simple, Stupid），确保代码的简洁性与高效性。此外，为了提高代码的可读性和可维护性，编码规范会被严格遵守，变量命名、函数定义和注释编写都有明确的规则。

4.1.2 编程示例与步骤解析

下面的示例展示了一个简单的编程步骤，用于初始化THB步进电机驱动器，并让电机执行一个基本的旋转动作。

#include "THB_Driver.h" // 引入THB驱动器的头文件

// 初始化参数配置
THB_Driver_t *driver = THB_Driver_Create();
uint8_t motorPinA = 3; // 电机连接的PWM引脚A
uint8_t motorPinB = 4; // 电机连接的PWM引脚B
uint32_t stepDelay = 10; // 以毫秒计的步进延迟

// 初始化驱动器
THB_Driver_Init(driver, motorPinA, motorPinB, stepDelay);

// 设置旋转角度和速度
THB_Driver_SetSpeed(driver, 100); // 设置速度为100步/秒
THB_Driver_SetSteps(driver, 1000); // 设置旋转1000步

// 开始运动
THB_Driver_Start(driver);

// 等待运动完成
while (!THB_Driver_IsDone(driver));

// 清理资源
THB_Driver_Destroy(driver);

在上述示例中，我们首先创建了一个驱动器对象，然后设置了电机的PWM引脚和步进延迟。接着，我们初始化了驱动器，并设置了旋转的角度和速度。通过调用 THB_Driver_Start 函数，驱动器开始执行动作，直到运动完成，我们调用 THB_Driver_Destroy 函数来清理资源。
