绘制矩形_Solidworks软件教程：113 矩形的五种绘制方法

这节课我们来学习矩形的绘制，软件为我们提供了一共五种矩形的绘制方法，同样的，在不同的情况下选择合适的方法绘制。下面我们分别来介绍。

一、边角矩形：

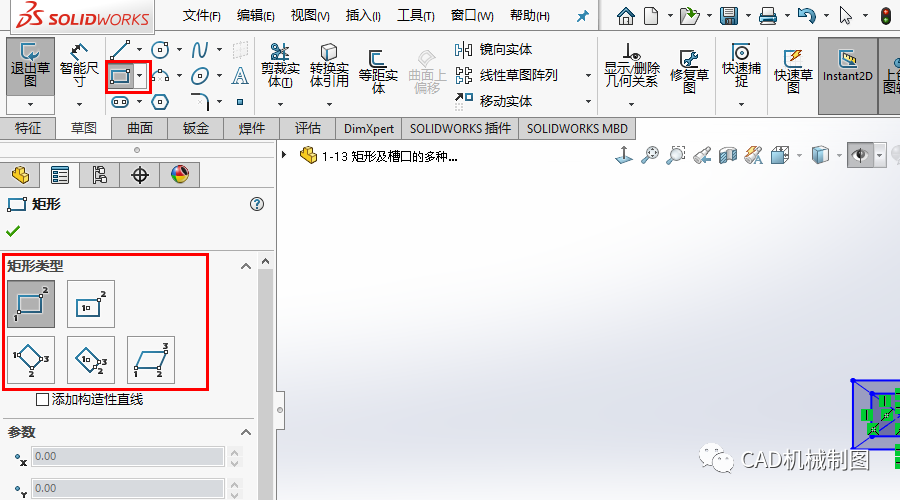

我们进入草绘环境，在菜单栏中找到矩形图标，点击它即可启动矩形命令，方法跟我们之前画其它图形一样的，这些工具命令都集中在菜单栏中，如下图：

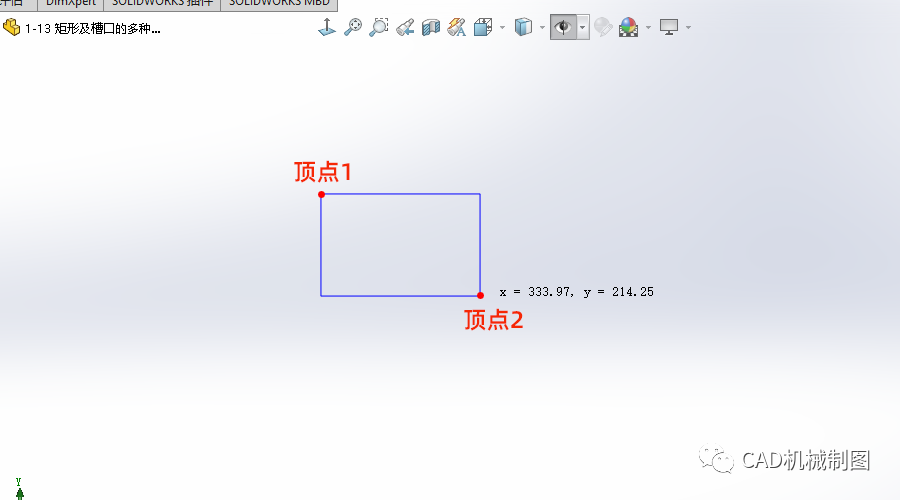

软件默认第一个是边角矩形，具体画法是在空白处点击一点，确定矩形的一个顶点，再拖动鼠标，这时就是出现一个矩形，鼠标旁边会有x,y两个数值，分别表示矩形的宽高数值，我们可以拖动鼠标来改变矩形的大小和方向，在合适的位置点击鼠标，确定矩形的另一个顶点，这样就画好了一个矩形，如下图：

二、中心矩形：

中心矩形的意思是确定矩形的中心点，再确定矩形的一个顶点即可画出这个矩形，具体画法是，在空白处任意点击一点，以确定矩形的中心点，这时拖动鼠标，可以是按住左键不放拖动鼠标，也可以是点击之后松开鼠标拖动，一般我们习惯是点击之后松开鼠标来拖动。

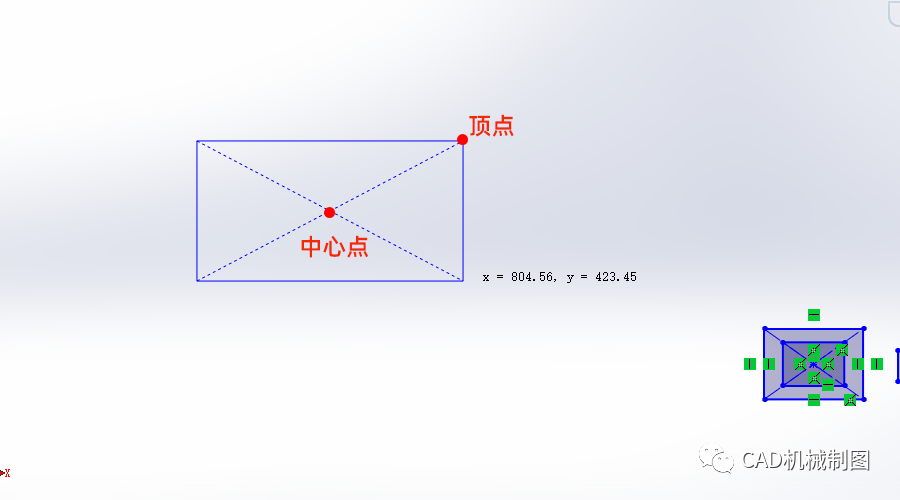

这时我们可以看到也会出现一个矩形，而且它随我们的鼠标拖动而变化，像是从中心向外扩大的形式，同时可以看到矩形的两条对角虚线，如下图：

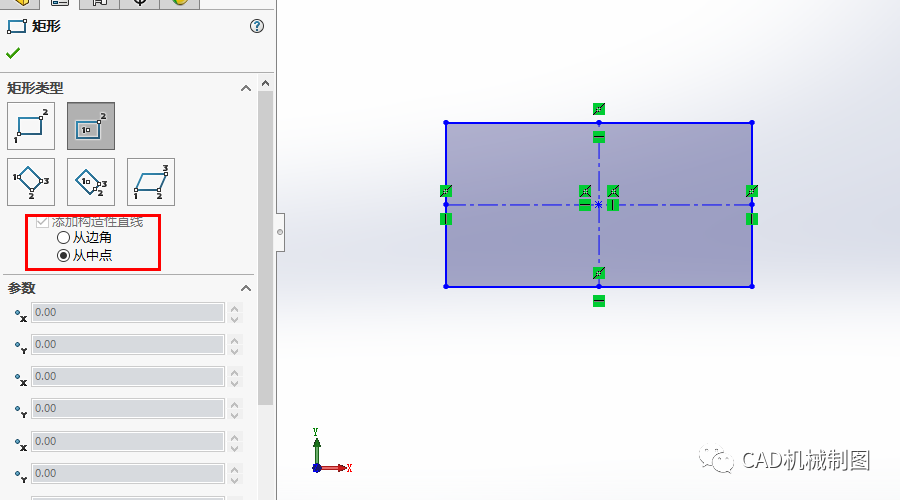

上面图中矩形默认是以对角虚线的形式，我们也可以在设计树中选择垂直中心线的形式，具体形式如下：

以上两种画矩形的方式，在某种意义上是属于同一类型的，因为他们只能画水平或垂直方向的矩形，不能画倾斜的矩形。下面我们再介绍两种倾斜方向的矩形画法。

三、三点边角矩形：

我们选择三点边角矩形，同样在空白处任意点击一点，确定矩形的一个顶点，然后拖动鼠标，这时我们可以虚线成水平也可以成倾斜的线，如果是水平的那就是跟之前两种画法一样画的是水平或垂直方向的矩形，如果是倾斜的那就是倾斜的矩形。

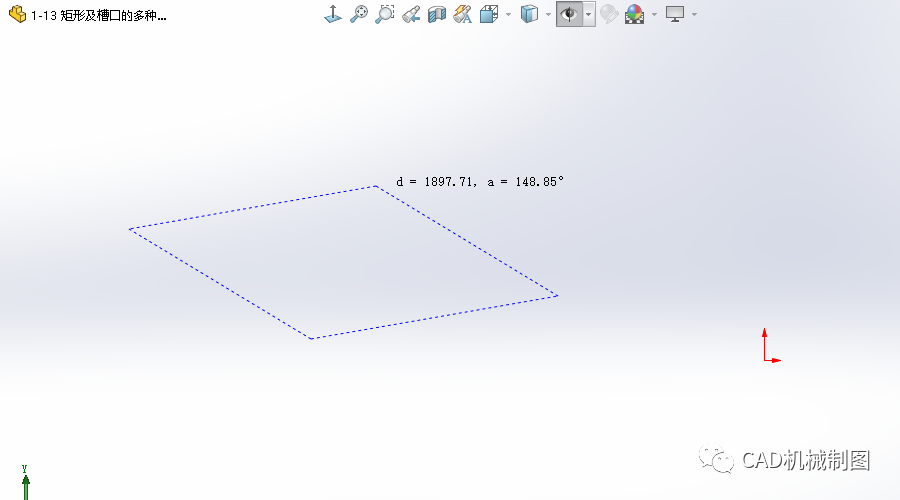

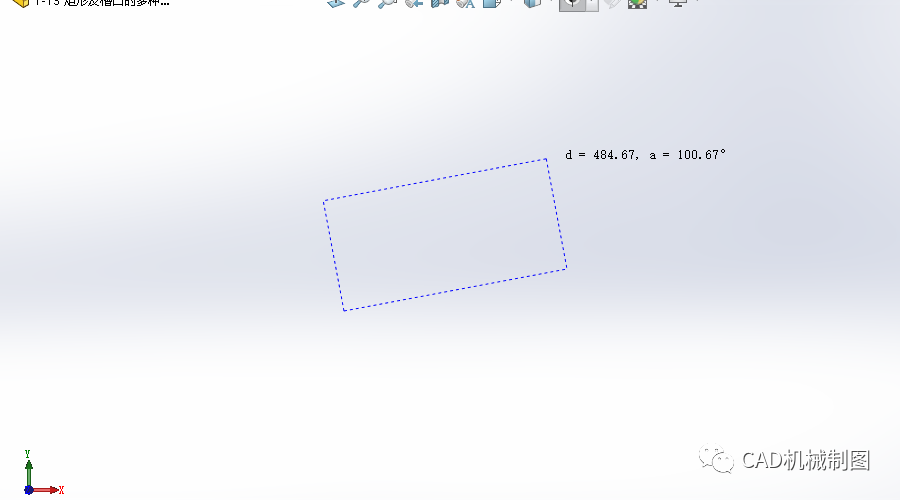

当确定第二点之后，就已经确定了矩形的大小和方向，鼠标旁边会有数值d和a，其中d表示矩形的宽高，在第二点确定之前它表示矩形的宽，确定第二点之后表示矩形的高，a则表示矩形倾斜的角度，这里可能会不太明白，不过没关系，我们结合下面的视频即可很容易理解。效果如下：

四、三点中心矩形:

这种方法跟第三种方法又是属于同一类，它也是可以画倾斜矩形，只不过方式不同，又类似于第二种，只是比第二种多了可以画倾斜矩形的这一功能。

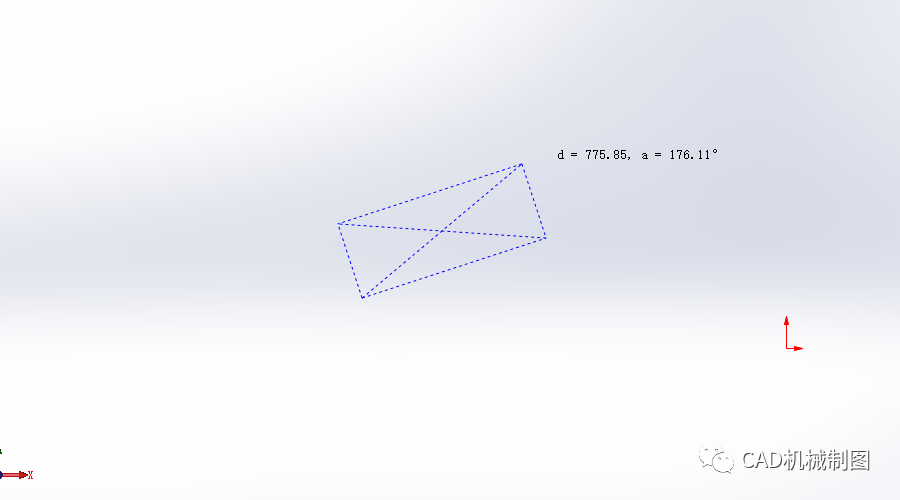

具体画法我们也简单介绍，首先也是点击确定矩形的中心点，然后拖动鼠标，这时会出现一个矩形，同时有对角虚线出现，就像第二种矩形一样，这时我们在合适位置再次点击鼠标，以确定第二点，这个点是矩形一条边的中点，确定之后再次拖动鼠标，就可以确定矩形了。如下图：

五、平行四边形：

最后一种相对于前面四种都不同，它就是画平行四边形的一种方式，这个也是很简单，方法跟前面的类似，这里我就不多介绍了，大家可以在软件中去练习一下，或者观看下面的视频演示。效果如下图:

以上就是画矩形的5种方法，这五种方法中，使用频率最高的应该是第二种，其次是第一种，后面这三种一般很少使用到。
