S7-1200的位逻辑指令，这也是我们在学习PLC编程时最先接触到的指令，最基本的指令。

位逻辑运算指令是对二进制位进行操作的指令，数据类型是BOOL型，这其中又包括了触点指令与赋值指令、置位与复位指令、沿脉冲检测指令这三个部分。

在上一篇文章中，我们介绍了触点与赋值指令，那么这篇文章就介绍一下S7-1200 PLC的置位复位指令。

我们可以对比一下S7-200/200 SMART PLC与S7-1200 PLC的置位复位指令，会发现有部分指令有所不同。

对于S7-200/200 SMART PLC，置位复位指令一共是4个，包括S、R、SR、RS，而S7-1200 PLC的置位复位指令一共有6个，包括S、R、SET_BF、RESET_BF、SR、RS。下面我们分别来看一下具体的区别。

一、置位/复位指令

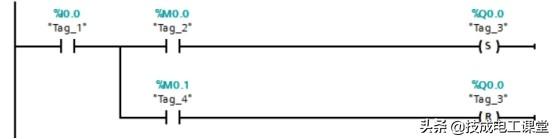

在S7-1200 PLC中，S和R是单个位的置位与复位指令，在指令的下方是没有操作数的。S置位指令是将指定的操作数设置为1，并保持该状态。

R复位指令是将指定的操作数设置为0，并保持该状态。在S7-200/200 SMART PLC中，S和R既可以是单个位的置位与复位指令，也可以是连续多个位的置位与复位指令，它的特点是指令的下方是有操作数的，我们将设置操作数为1时是对单个位的置位与复位，操作数>1时是对连续多个位的置位与复位。

二、置位域/复位域指令

在S7-1200 PLC中，SET_BF置位域和RESET_BF复位域是对多个连续的位进行置位与复位的指令，使用的时候需要指定起始位地址和个数。

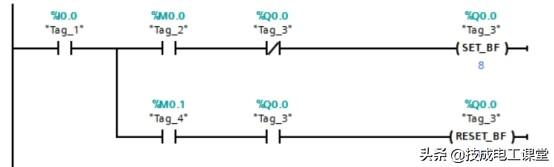

下图的程序是当I0.0和M0.0都为1时，对Q0.0开始的8个位进行置位，当I0.0、M0.1和Q0.0都为1时，对Q0.0开始的8个位进行复位。

这两个指令其实就相当于S7-200/200 SMART PLC中的S和R指令了，只是指令名称不一样而已。

三、置位优先和复位优先指令

在S7-1200中，SR是复位优先指令，RS是置位优先指令，这两个指令都有S和R两个管脚，对于SR指令，当S和R都为1时，优先去执行复位的操作，对于RS指令，当S和R都为1时，优先去执行置位的操作。

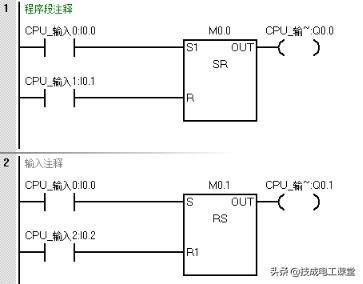

这两个指令的功能跟S7-200/200 SMART PLC中的是完全相反的，在S7-200/200 SMART PLC中，当S和R都为1时，优先去执行置位的操作，对于RS指令，当S和R都为1时，优先去执行复位的操作。

还有两个指令的输出部分的助记符不一样，S7-200/200 SMART PLC的是OUT，S7-1200的是Q，这就是他们的区别，我们需要特别注意一下。

以上就是S7-1200 PLC的置位复位指令，大家学习的时候可以和S7-200/200 SMART PLC对比的去学习，这样也容易掌握和记忆。

在下一篇文章再给大家介绍沿脉冲类的指令，欢迎大家继续关注文章更新哦~
