本文介绍了相位对焦(PDAF)技术，旨在提高智能手机摄像头的对焦速度。PDAF最早应用于单反，后逐渐移植到手机，显著提升拍照体验。文章讨论了Sony、Samsung和OV在CIS技术上的不同实现方式，如shield pixel、2*1 PD和dual PD，并分析了各种技术的优缺点。此外，文章提到了三星的ISOCELL Plus技术，它通过新材料减少光损耗，提升色彩还原度和灵敏度。
翻译自——techinsights
今天普及一下什么叫做PDAF(相位对焦)？
当摄像机在自动对焦的时候总是有一个困惑，知道图像是不清楚的，但是lens应该向前还是向后移动呢？总是要前后移动lens一下才知道，普通的反差法对焦就是这么做的，爬山嘛。PDAF的出现就是为了解决这个lens移动的问题，可以根据图像，预判lens运动的方向。PDAF最早运用在单反上，已经是非常成熟的技术了。
相位对焦技术从15年开始终于由单反移植到智能手机摄像头上，给用户带来极大的拍照体验。以前拍照画面的拉伸感一去不复返。
相位对焦原理：根据CIS不同像素的相位差信息，判断出当前镜头位置离相对焦清晰状态(即下图相位差为零状态)的位置，从而得到镜头应该移动的向量。故要实现此功能，首先CIS要支持PDAF，其次摄像头需要校准不同距离下相位数据，这份数据主要是得到相位差和物距的对应关系。手机拍照可得到相位差信息，相位差信息根据内部校准数据，得到镜头当前位置并计算出需要移动的方向和距离。相比反差式对焦，极大地提升了对焦速度。
PDAF的具体实现方式又各有不同。目前手机摄像头CIS技术主要掌握在 SONY半导体、Samsung 电子、OV三家手上。

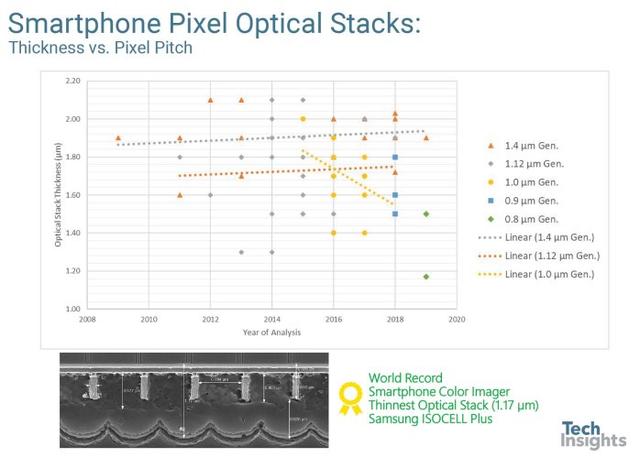

据我们所知，三星在其ISOCELL Plus技术平台上实现了1.17µm纤薄光学叠加，这项技术也是世界上最尖端的。此项技术能够增强CMOS图像传感器捕捉光线的能力，大幅提升了光敏度和色彩还原度。
光学堆栈和厚度调查
布鲁斯拜耳会对他的发明感到骄傲的!
