计数器_三菱FX 5U PLC高速计数器基础及模拟量

一、 高速计数器的介绍

01 高速计数器功能的概要

高速计数器是使用CPU模块的通用输入端子及高速脉冲输入输出模块，对普通计数器无法计测的高速脉冲的输入数进行计数的功能。

根据所用输入(模块)，高速计数器的各功能有以下限制。

02 高速计数器功能的动作模式

(1)普通模式

作为一般的高速计数器使用。

(2)脉冲密度测定模式

测定从输入脉冲数开始到指定时间内的脉冲数。

(3)转速测定模式

测定从输入脉冲数开始到指定时间内的转速。

03 高速计数器的专用指令

高速计数器的计测使用高速计数器用的HIOEN/DHIOEN指令进行计数的开始、停止指示等。

04 其它高速计数器的用指令

还有DHSCS指令、DHSCR指令、DHSZ指令(以下称高速比较指令)等高速计数器用指令。

05 高速计数器功能的执行步骤

(1)确认高速计数器的规格。

确认高速计数器的类型、最高频率等规格。

(2)与外部设备连接。

关于与外部设备的配线的详细内容，参照MELSEC iQ-F FX5U用户手册(硬件篇)。

(3)设置参数。

进行高速计数器的通道设置等参数设置。

(4)创建程序。

创建使用高速计数器所需的程序。

(5)执行并调试程序。

二、 高速计数器的规格

01 高速计数器的类型

(1)1相1输入计数器(S/W)--受扫描周期影响

1相1输入计数器(S/W)的计数方法如下所示。

(2)1相1输入计数器(H/W)--受硬件输入影响

1相1输入计数器(H/W)的计数方法如下所示。

(3)1相2输入计数器

1相2输入计数器的计数方法如下所示。

(4)2相2输入计数器[1倍频]

2相2输入计数器[1倍频]的计数方法如下所示。

(5)2相2输入计数器[2倍频]

2相2输入计数器[2倍频]的计数方法如下所示。

(6)2相2输入计数器[4倍频]

2相2输入计数器[4倍频]的计数方法如下所示。

(7)内部时钟

内部时钟的计数方法如下所示。

内部时钟始终以1Mhz的时钟进行计数递增/递减。不使用来自外部的输入。

1Hz，即在单位时间内完成振动的次数,单位为赫兹(1赫兹=1次/秒)。

1MHz=1000kHz(1百万赫兹，即每秒振动1百万次)。

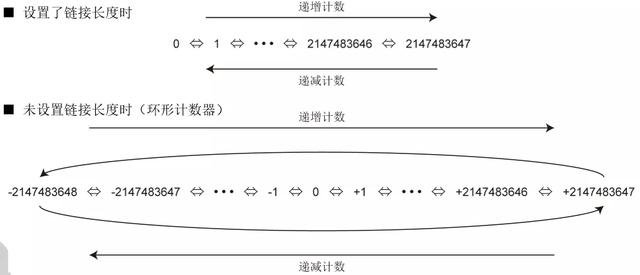

02 高速计数器的形式与计数范围

根据环长设置，高速计数器的形式为环形计数器。

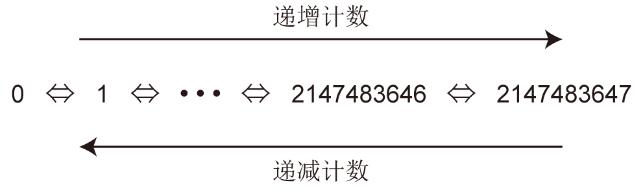

(1)设置了链接长度时

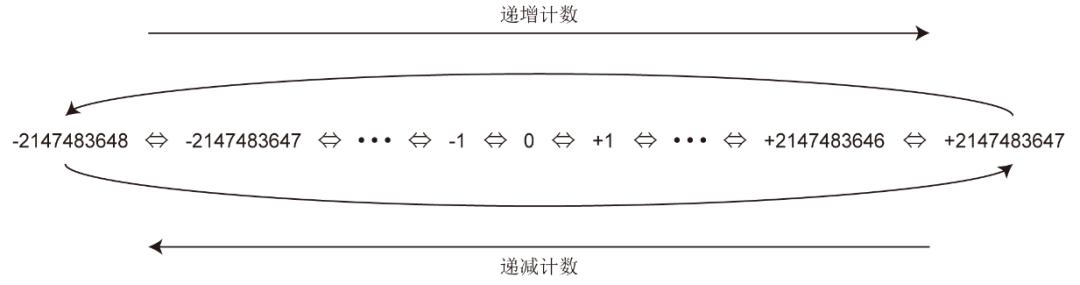

(2)未设置链接长度时(环形计数器)

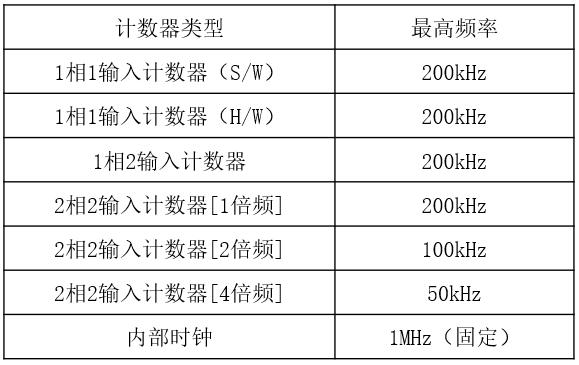

03 高速计数器的最高频率

各类高速计数器的可计数最高频率如下所示。

关于各输入分配的最高频率，参照【高速计数器的各输入分配的最高频率】。

注意：最高频率会受到输入电路的限制。

04 高速计数器的一致输出性能

(1)CPU模块

使用高速比较指令(DHSCS、DHSCR、DHSZ指令)、高速比较表、多点输出高速比较表输出到Y0～Y17时，脉冲的输入→计数值的比较(一致)→输出至Y为止的时间为5μs+输入响应时间。

输出到Y20以后时，从脉冲的输入到输出为止的时间将受到通信及用户中断的影响。

(2)高速脉冲输入输出模块

高速比较表的一致输出只能是自身模块内的输出。

输入脉冲→比较计数值(一致)→输出至Y所花费的时间是5μs+输入响应时间。

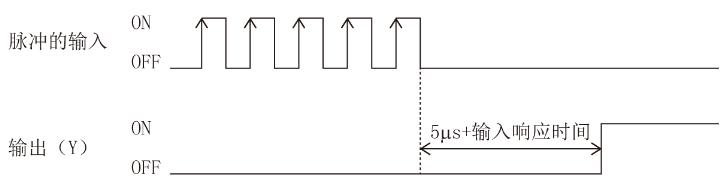

(3)动作图

动作图如下所示。(比较值：5)

三、 高速计数器的分配

01 高速计数器的输入分配

高速计数器的输入软元件的分配通过参数进行设置。

通过参数对各通道设置各自的功能时，即确定与之对应的分配。

使用内部时钟时，为与1相1输入(S/W)相同的分配，不使用A相。

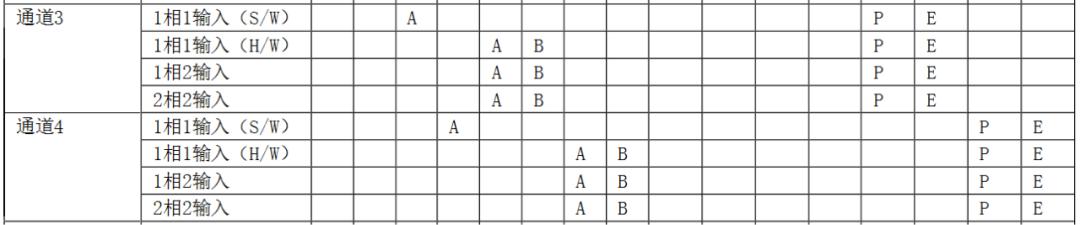

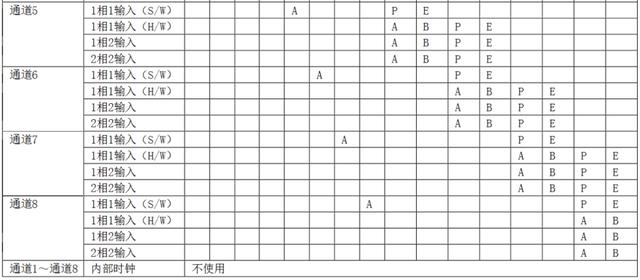

高速计数器的输入分配如下所示。

A：A相输入 P：外部预置输入 E：外部使能输入

B：B相输入(但是，1相1输入(H/W)时，变为方向切换输入。)

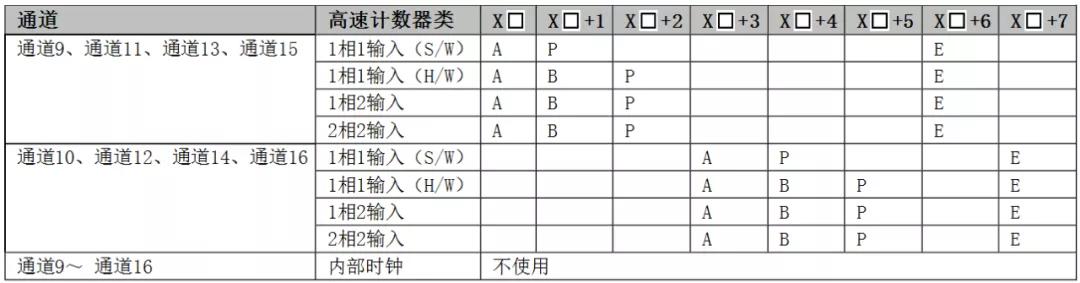

02 高速脉冲输入输出模块

各输入的□是各高速脉冲输入输出模块的起始输入编号。

要点

高速脉冲输入输出模块的通道编号分配如下。按距离CPU模块的顺序排列，从近到远分别为第1台、第2台……。

1)高速脉冲输入输出模块 第1台：通道9、通道10

2)高速脉冲输入输出模块 第2台：通道11、通道12

3)高速脉冲输入输出模块 第3台：通道13、通道14

4)高速脉冲输入输出模块 第4台：通道15、通道16

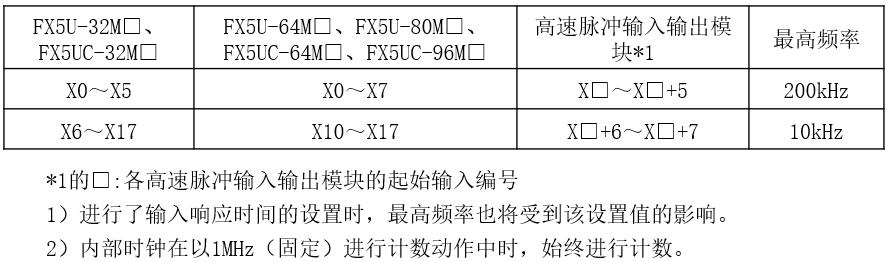

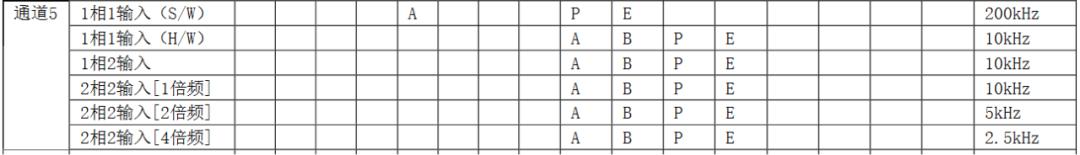

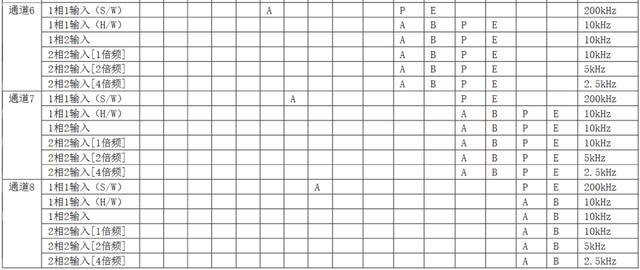

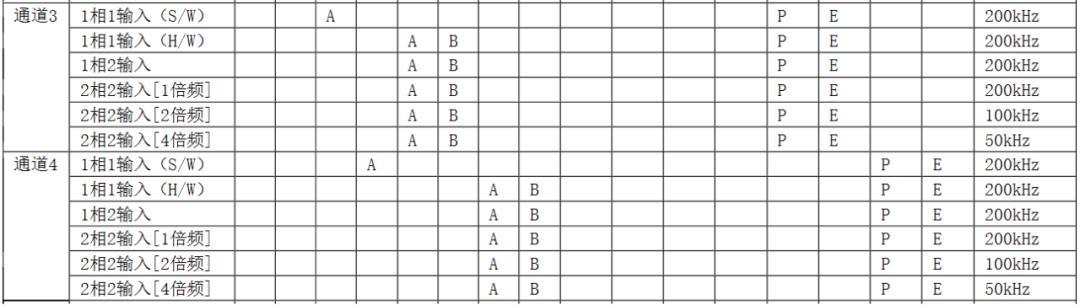

03 高速计数器的各输入分配的最高频率

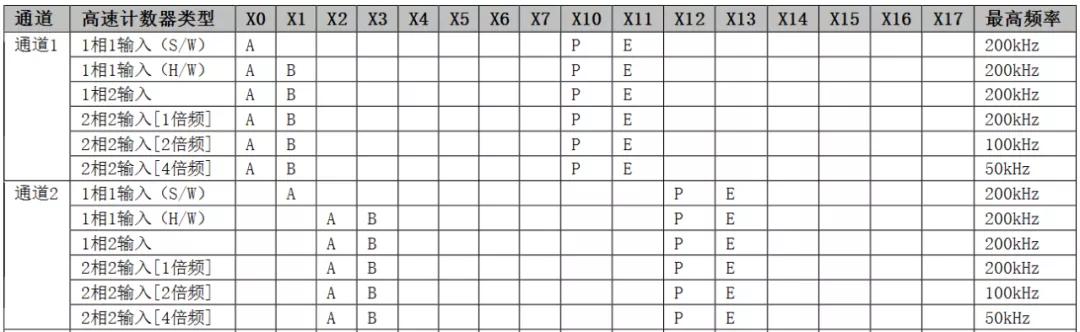

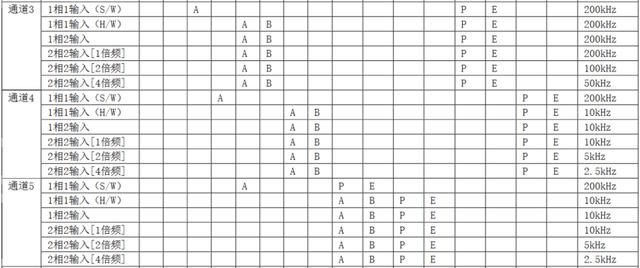

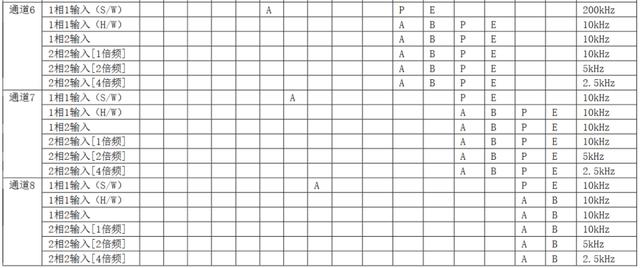

高速计数器的各输入分配的最高频率如下所示。

(1)FX5U-32M□ 、FX5UC-32M□

X6～X17为止的输入频率与最高频率的值无关，最高为10kHz。

预置输入、使能输入的输入频率与最高频率的值无关，最高为10kHz。

A：A相输入、B：B相输入、P：外部预置输入、E：外部使能输入

(2)FX5U-64M□、FX5U-80M□、FX5UC-64M□、FX5UC-96M□

X10～X17为止的输入频率与最高频率的值无关，最高为10kHz。

预置输入、使能输入的输入频率与最高频率的值无关，最高为10kHz。

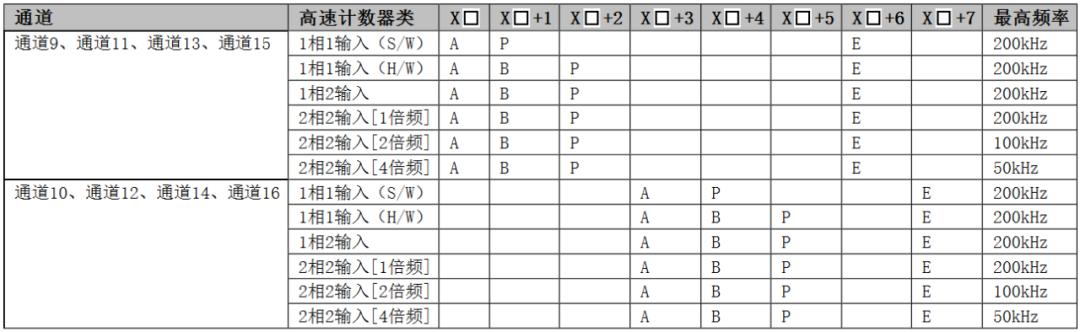

(3)高速脉冲输入输出模块

X□+6、X□+7为止的输入频率与最高频率的值无关，最高为10kHz。

预置输入、使能输入的输入频率与最高频率的值无关，最高为10kHz。

各输入的□是各高速脉冲输入输出模块的起始输入编号。

A：A相输入、B：B相输入、P：外部预置输入、E：外部使能输入

四、高速计数器的参数

01 参数的概要

高速计数器的设置、高速比较表、多点输出高速比较表、输入响应时间的设置通过参数进行。

可通过参数设置的主要项目如下所示。

(1)基本设置

(2)高速比较表的设置

(3)多点输出高速表的设置

(4)输入响应时间的设置

02 参数设置详细

(1)高速计数器(普通模式)。

(2)高速计数器(脉冲密度测定模式)。

(3)高速计数器(转速测定模式)。

(4)高速比较表。

(5)多点输出高速比较表。

(6)输入响应时间的设置。

要点：

参数在CPU模块的电源ON时或复位时变为有效。此外，也将同时向特殊继电器、特殊寄存器传送值，通过用程序更改该值，可执行与参数设置不同的动作。

关于高速计数器的特殊继电器、特殊寄存器，参照【特殊继电器一览】、【特殊寄存器一览】。

(1)高速计数器(普通模式)

作为一般的高速计数器使用时使用普通模式。

1)参数设置

通过高速计数器的参数，将动作模式设置为普通模式。

进行要使用的通道的详细设置。

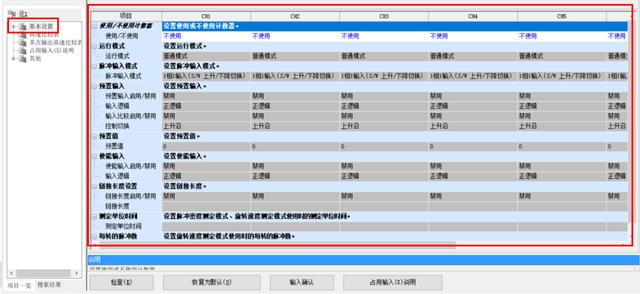

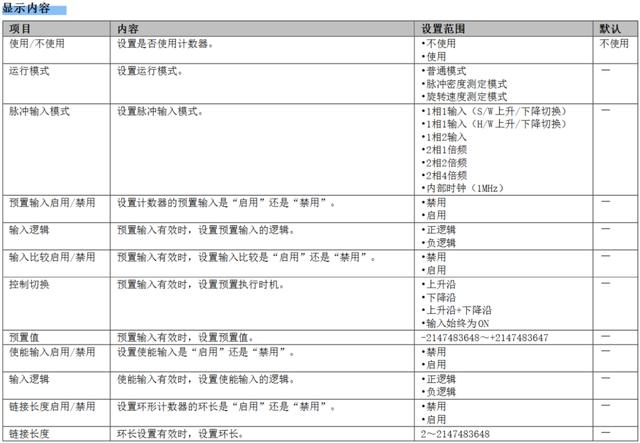

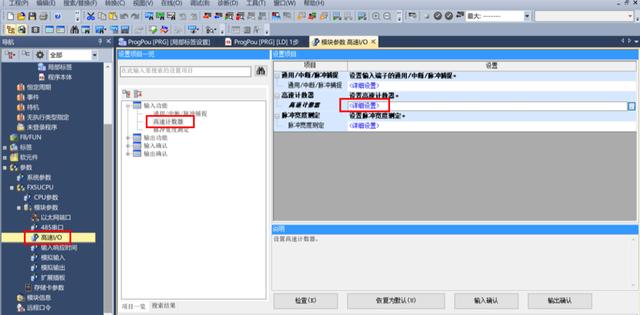

CPU模块的参数设置位置：导航窗口［参数］→［FX5UCPU］→［模块参数］→［高速I/O］→“输入功能” →“高速计数器”→“详细设置”→“基本设置”。

2)设置步骤：

① 通道启用：可选择[使用]或者[不使用]；

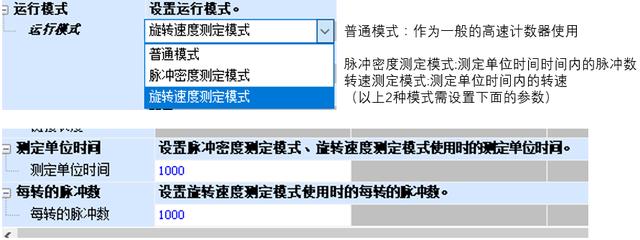

② 设置[运行模式]；

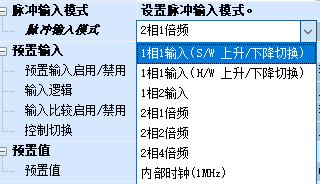

③ 设置[脉冲输入模式]；

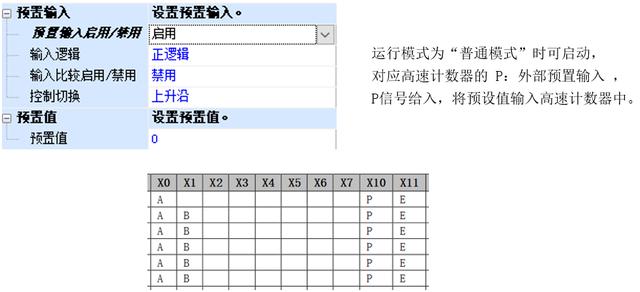

④ 设置[预置输入]和[预置值]；

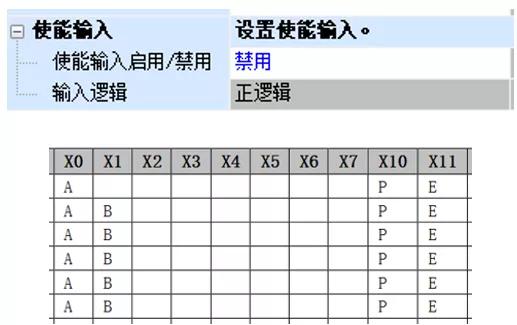

⑤ 设置[使能输入]；

对应高速计数器的 E：外部使能输入；

设定禁用，E信号对应的硬件信号无效，不需使能输入；

设定启动，需要E信号输入才可使用高速计数器。

⑥ 设置[链接长度]；

3)开始/停止高速计数器的计测：

高速计数器仅通过设置参数无法进行计数。

要开始/停止计数，需要通过HIOEN/DHIOEN指令执行开始/停止。

4)读取/写入高速计数器的当前值

高速计数器的当前值按每个通道存储在特殊寄存器中，通过监视该值可确认当前值。但是，特殊寄存器会因END处理而被更新，因此有可能与实际的值不同。

希望读取最新的值时，可使用HCMOV/DHCMOV指令读取最新的值。

五、高速计数器的专用指令

01 16位数据高速输入输出功能的开始/停止：

(1)HIOEN(P)指令：控制高速输入输出功能的开始/停止。

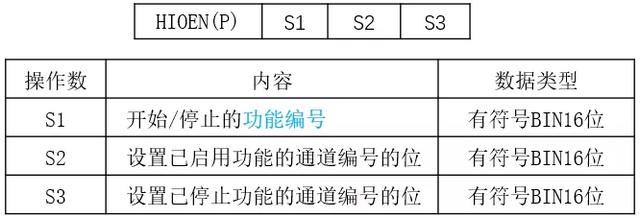

(2)指令格式

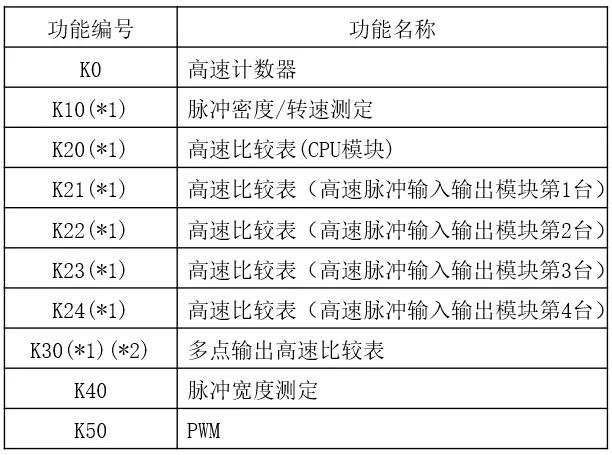

(3)功能编号S1的值

*1：动作中使高速计数器(功能编号: K0)停止时，虽然功能仍处于工作状态，但因计数器停止，因此将变为无处理。

*2：使多点输出高速比较表(功能编号: K30)停止时，相同通道的高速计数器也将同时停止。

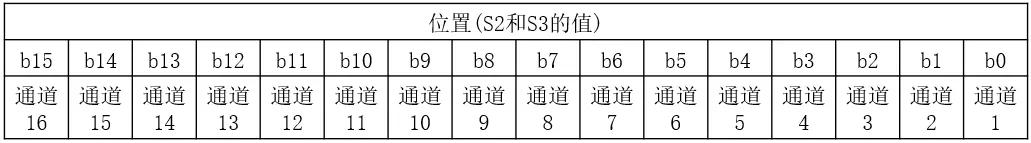

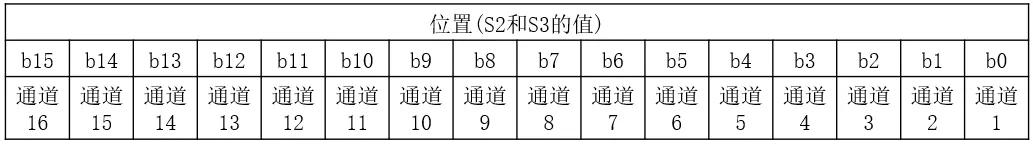

(4)S2和S3的值

① 功能编号S1为K0的情况

可对每个高速计数器的通道，分别控制计数器的开始、停止。

通道1～通道8变为CPU模块，通道9～通道16变为高速脉冲输入输出模块。

例如：

要启用通道3时，应在(s2)中设置04H。要停止时，在(s3)中设置04H。

要启用通道1、通道4、通道5时，应在(s2)中设置19H。要停止时，在(s3)中设置19H。

要启用通道1、通道4、停止通道5时，应在(s2)中设置09H、在(s3)中设置10H。

② 功能编号S1为K10的情况

可对每个高速计数器的通道，分别控制脉冲密度测定(转速测定)的开始、停止。

③ 功能编号S1为K20～K24的情况

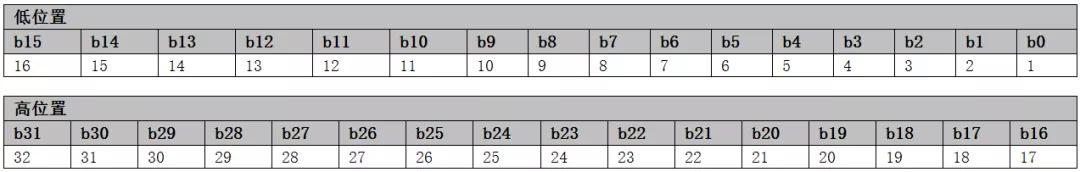

设置将启用、停止的高速比较表编号位设为ON的值。

CPU模块(K20)时，可以使用b0～b15。

高速脉冲输入输出模块(K21～K24)时，可以使用b0～b14。

④ 功能编号S1为K30的情况

在多点输出高速比较表的情况下，无需指定通道。

启用时，在(s2)中设置01H。停止时，在(s3)中设置01H。

⑤ 功能编号S1为K40、K50的情况

可对每个通道，分别控制脉冲宽度测定及PWM的开始、停止。

通道1～通道4变为CPU模块，通道5～通道12变为高速脉冲输入输出模块。

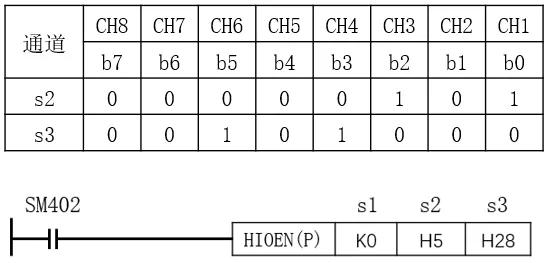

(5)HIOEN(P)指令编程示例

使用高速计数器[普通模式]时，则(s1)设为K0；

设定CH1、CH3通道开启计数时，则(s2)设为H5；

设定CH4、CH6通道关闭计数时，则(s3)设为H28。

02 32位数据高速输入输出功能的开始/停止：

(1)DHIOEN(P)指令：控制高速输入输出功能的开始/停止。

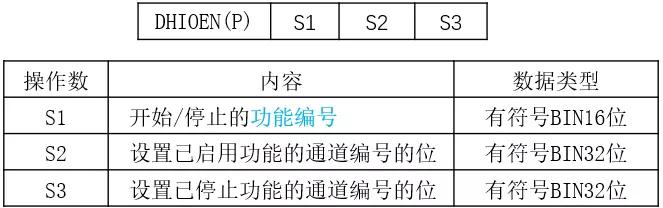

(2)指令格式

(3)与16位指令HIOEN不同的地方在于

当s1为K20时，s2、s3需使用32位的数据。

03 读取/写入高速计数器的当前值：

高速计数器的当前值按每个通道存储在特殊寄存器中，通过监视该值可确认当前值。但是，特殊寄存器会因END处理而被更新，因此有可能与实际的值不同。

希望读取最新的值时，可使用HCMOV/DHCMOV指令读取最新的值。

(1)32位数据高速当前值传送

DHCMOV(P)指令：以高速计数器/脉冲宽度测定/PWM/定位用特殊寄存器为对象，进行读取或写入(更新)操作时使用该指令。

(2)指令格式

(3)功能

将(s)中指定的软元件值传送至(d)中指定的软元件。此时，

如果(n)的值为K0，则保留(s)的值。

如果(n)的值为K1，传送后将(s)的值清零。仅在高速计数器的当前值SD软元件或作为高速计数器使用FX3兼容高速计数器时的LC软元件时执行清除。

(4)要点

① (s)为支持高速传送的软元件时

执行DHCMOV指令时，获取高速计数器当前值等的最新值后，传送至(d)。

② (d)为支持高速传送的软元件时

执行DHCMOV指令时，可以更改高速计数器当前值等值。

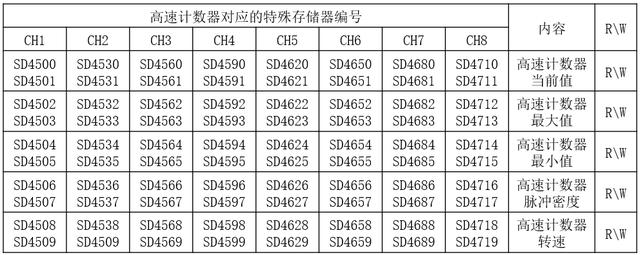

(4)高速计数器对应的特殊存储器编号

R/W表示可读可写。

六、应用实例

1、使用FX-5U的高速计数器功能，对增量式编码器进行计数，读取计数值。

2、编码器的介绍

(1)选用的编码器规格：

① 4线的增量式编码器：A相、B相、24V、0V；

② 每转脉冲数：400P/R，即编码器旋转一圈发出400个脉冲；

③ 编码器输出类型：NPN，即A/B相输出的电压为0V。

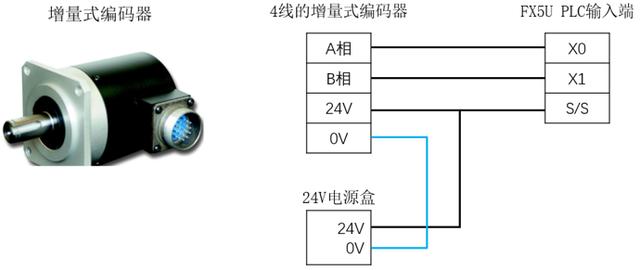

(2)编码器的接线

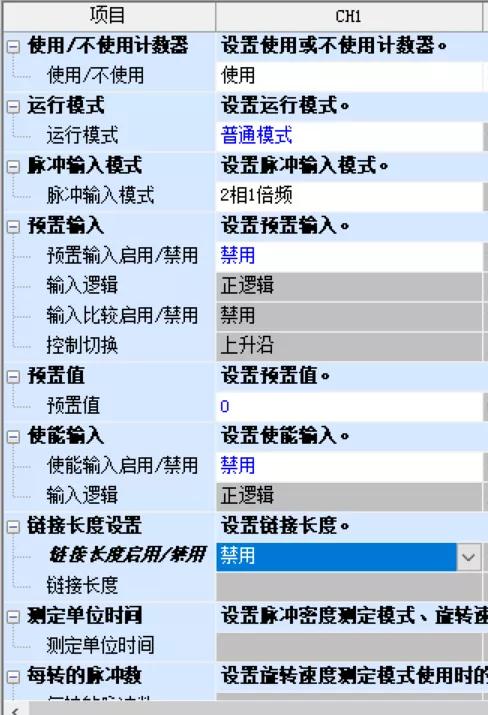

3、FX-5U的高速计数器参数设置

(1)[CH1]使用高速计数器；

(2)运行模式设置为[普通模式]；

(3)脉冲数入模式设置为[2相1倍频]；

(4)预置输入设置为[禁用]，则预置值无效；

(5)使能输入设置为[禁用]；

(6)链接长度设置为[禁用]，则对应计数范围为-2147483648～+2147483747；

(7)运行模式为[普通模式]，[测定的单位时间]和[每转的脉冲数]无效。

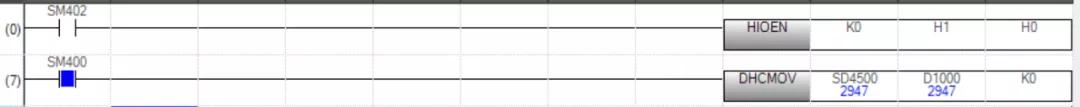

4、程序编程

(1)启用/停止高速计数器计数功能，指令HIOEN

① 高速计数器的普通模式，则S1为K0；

② 启用CH1，则S2为2#0000 0000 0000 0001，即H0001；

③ 未使用CH16～CH2，停止功能无需设置，则S3为2#0000 0000 0000 0000，即H0000。

(2)读取高速计数器的当前值，指令DHCMOV

① 将CH1的当前值SD4501、SD4500传送给D1001、D1000

② n的值设为为K0，则传送完成后保留s的值。

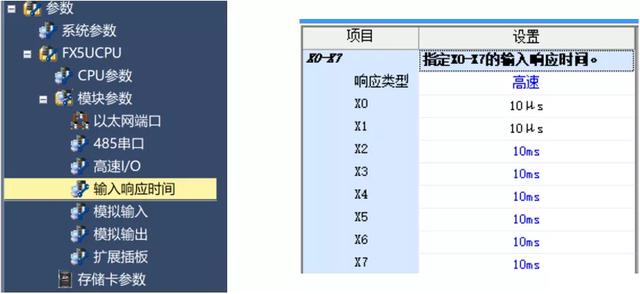

(3)设置输入响应时间

将X0和X1的输入响应时间由10ms修改为10μs，保证能够获取全部的高速脉冲输入信号。

(4)查看SD4500、SD4501的值，D1001、D1000的值

① 打开监视功能，在程序中查看SD4500、SD4501的值，D1001、D1000的值

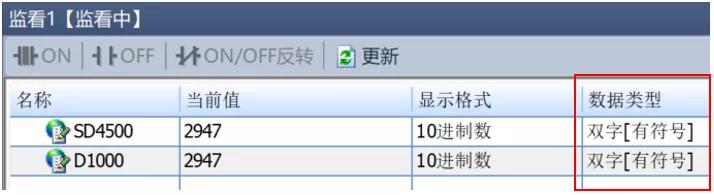

② 打开【监看窗口】，查看SD4500、SD4501的值，D1001、D1000的值
