Axure设计之单选框教程（中继器）

在Axure RP中，通过结合中继器的强大功能，我们可以轻松实现动态加载的单选框列表，不仅可以根据数据自动调整选项宽度，还能实时更新选中状态。本教程将引导你完成一个使用中继器制作动态单选框列表的项目，包括案例分析、设计思路及详细的实现步骤。

一、案例分析

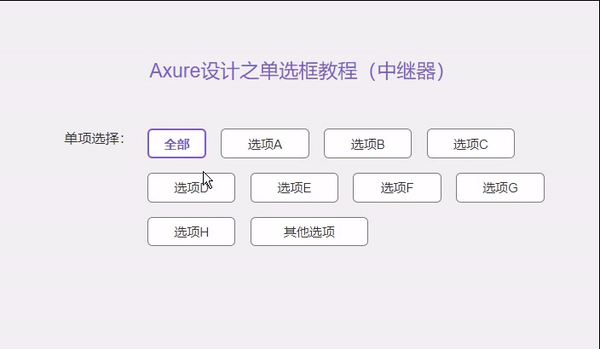

最终效果是一个动态生成的单选框列表，其中每个选项都通过中继器从数据中加载。每个选项显示不同的文本（xx：选项文本），并基于数据中（xz：选中状态）的值（1表示选中，0表示未选中）自动设置选中状态。同时，每个单选框的宽度会根据其显示的文本长度自适应调整，以确保用户界面的整洁与美观。用户点击任何单选框时，将更新数据中对应行的xz字段值，从而实时反映选中状态的变化。

二、设计思路

1. 数据源准备：首先定义好中继器的数据结构，包括id（唯一标识）、xx（选项文本）、xz（选中状态，0或1）。
2. 中继器设置：使用中继器来动态加载这些选项，并为每个选项创建一个矩形（或按钮）作为单选框的视觉表现。
3. 动态宽度调整：在中继器的“每项加载时”事件中，根据xx字段的文本长度动态调整矩形的宽度。
4. 选中状态设置：同样在“每项加载时”事件中，根据xz字段的值设置矩形的选中状态（如改变背景色或边框颜色）。
5. 交互事件：为每个矩形添加点击事件，当点击时更新中继器中对应行的xz字段，并重新加载中继器以刷新所有选项的选中状态。

三、实现步骤

1. 创建中继器

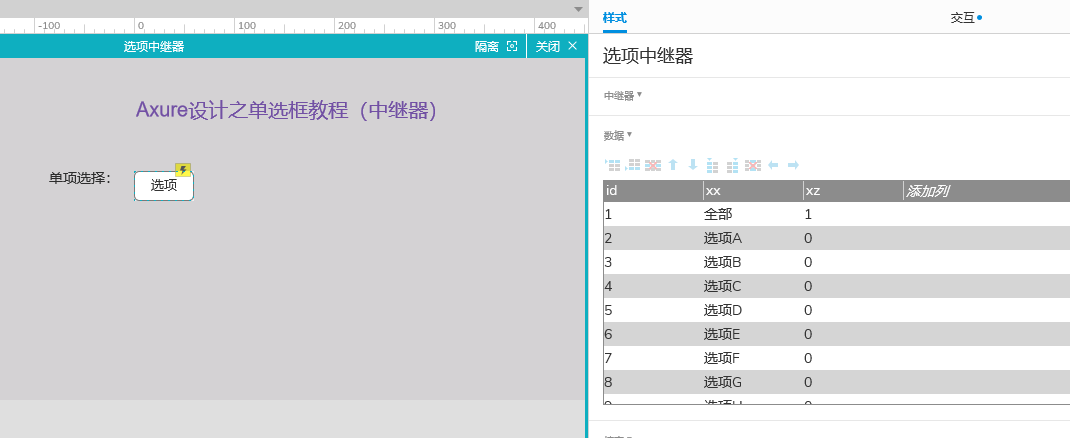

1. 在Axure画布上拖入一个中继器控件。
2. 双击中继器进入编辑模式，设置其数据项为id、xx、xz。
3. 准备好数据，并设置中继器的数据加载方式。

2. 设计单选框样式

1. 在中继器内部，为每个数据项创建一个矩形（或按钮）作为单选框。
2. 为矩形添加文本字段，并绑定到xx字段。

3. 动态宽度调整

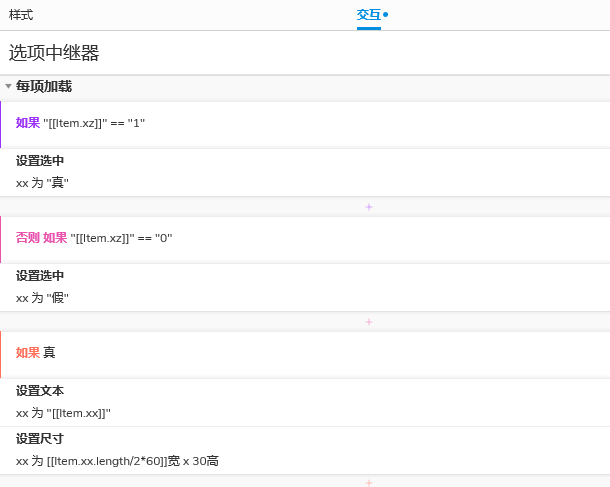

1. 在中继器的“每项加载时”事件中，添加“设置尺寸”操作。
2. 使用“宽度”属性，并通过表达式动态计算文本长度对应的宽度（可能需结合字体大小、间距等因素进行调整）。

4. 选中状态设置

1. 同样在“每项加载时”事件中，添加条件逻辑。

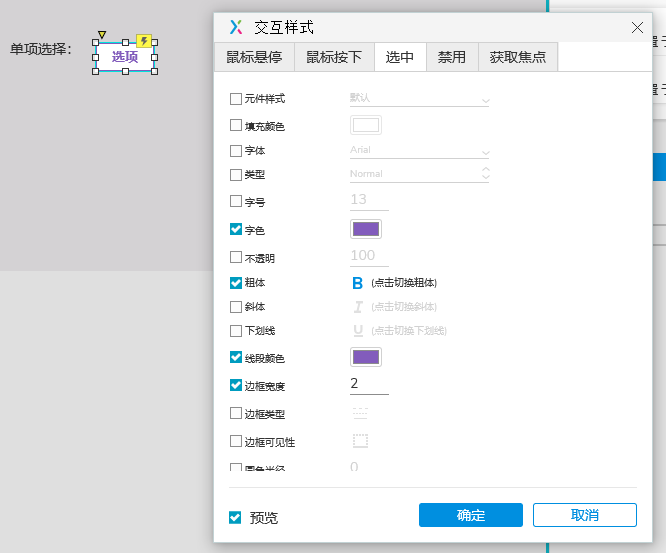

2. 如果xz字段的值为1，则设置矩形的选中样式（如改变背景色），如果值为0，则恢复默认样式。

5. 添加交互事件

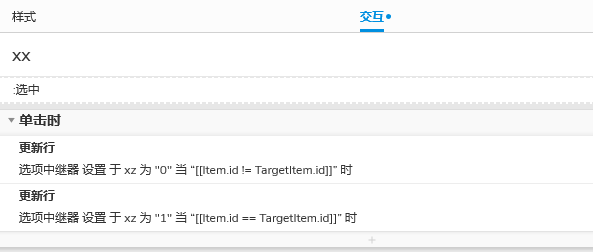

1. 为每个矩形添加“单击时”事件。
2. 在点击事件中，使用中继器动作的“更新行”动作，将当前选项xz字段更新选中状态的值，接着使用“更新行”动作，将数据中其他项xz字段更新为未选中状态的值。

通过以上步骤，你就能够使用Axure RP中的中继器控件创建一个动态加载、宽度自适应、实时更新选中状态的单选框列表了。这样的设计不仅提高了用户体验，也展示了Axure在原型设计领域的强大功能。
