简介

今天来聊聊产品手板这个话题。

到了手板这个层面其实就属于产品设计细节了，

无论你对整个开发体系如何如何了解，

对公司管理流程如何如何精通。

最终都是要回归到业务细节中去的，

你可能会说我是做管理的，就要抓大放小。

其实这是有很大误区的，因为魔鬼一定是在细节中的。

比如说你要去跟供应商谈需求、谈价格，

如果你不展现你的专业性，

不了解基础的工艺、材料、价格体系......

一看就是外行，供应商就只能偷着乐了，

直接就会影响后续的谈判空间。

对内来说，管理就是选择和拍板，推动事情的正向发展。

如果你对业务细节都不清楚：

• 你的战略判断从哪里来？
• 你的灵感从哪里来？
• 你如何去指导和说服研发走向正确的方向？
• ......

注：部分内容节选《硬件产品经理：从入门到精通》。

硬件手板

好了，继续回到今天的话题。

手板是指在没有开模具的前提下，

根据产品外观图纸或结构图纸做出的，

用来检查外观或结构合理性的功能样板。

手板特点：

• 通过手板可以直观展现出产品的外观设计；
• 检测结构与功能的合理性；
• 模具设计的参照物，能避免修模、改模的风险；
• 快速确认，缩短开发周期；

手板的缺点是：

• 虽然也可以做一些表面处理，
• 考虑到成本投入，外观效果也通常要比通过模具做出的产品差一点。

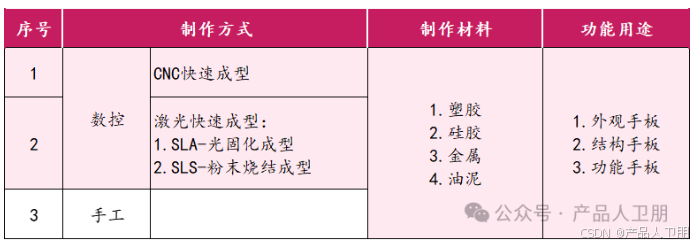

产品的手板一般来说主要有三种类型，分别是：

• ID 外观手板；
• 结构手板；
• 功能手板。

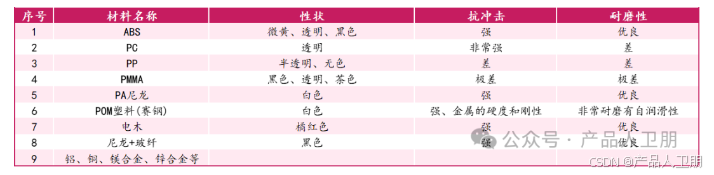

手板材料也有多种类型：

另外，用于 3D 打印的材料主要有：

• 液态树脂（SLA）；
• 尼龙粉末（SLS）；
• 金属粉末(SLM)；
• 片材（LOM）等等。

CNC 机加工用的材料是整块的板材，通过切割实现板材的加工。

一般的五金类和塑料类板材都能进行 CNC 机加工。

以结构设计为例：

一般来说，结构手板设计完结构之后，就会打手板确认装配。

手板试装过程

手板件加工回来后，结构工程师首先需要对手板样机进行安装。

主要涉及：

• 结构组装：根据装配图和装配工艺进行组装操作，确保零部件之间的配合和连接正确无误；
• PCBA、外围器件安装测试。

安装过程中需要记录安装问题点，确保每一个版本迭代有所根据。

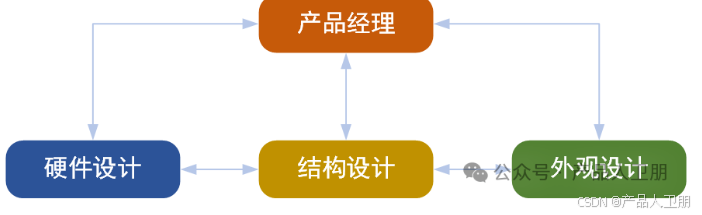

需要说明的是，

产品设计是一个多部门配合协同的工作。

手板确认也是需要不同部门来参与的。

接下来需要进行功能方面的测试。

根据产品的设计要求和功能需求，

使用测试设备对手板进行测试，

验证其性能是否符合预期。

问题分析和解决：

在手板试装过程中，可能会出现一些问题。

如零部件不匹配、装配难度较大等。

多数情况都需要通过修改设计文件、调整工艺流程等方式来解决问题。

试装结果：

根据功能测试的结果，对手板的性能进行评估。

记录下手板的性能参数，如稳定性、精度、可靠性等。

同时根据试装结果中的不足之处，提出改进方案。

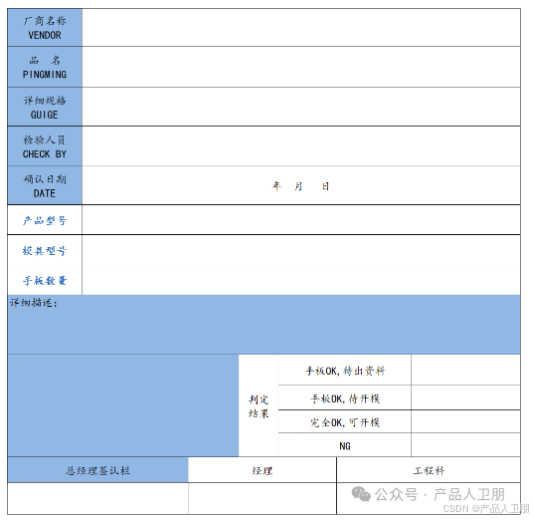

最后输出手板确认报告：

手板资料

• 硬件产品-手板报价单.xls
• 硬件产品-手板材料与特性.xls
• 硬件产品-手板确认报告.xls
• 硬件产品-手板评审表.xls
• 硬件产品-手板类别.xls
