1 EIS(交流阻抗值)

EIS的测试中,输入信号往往是小幅度正弦交流信号,进而测量系统的阻抗,从而进行等效电路的分析。阻抗的输入与输出信号都具有三个特征,振幅,频率与相位。

2 参数设置

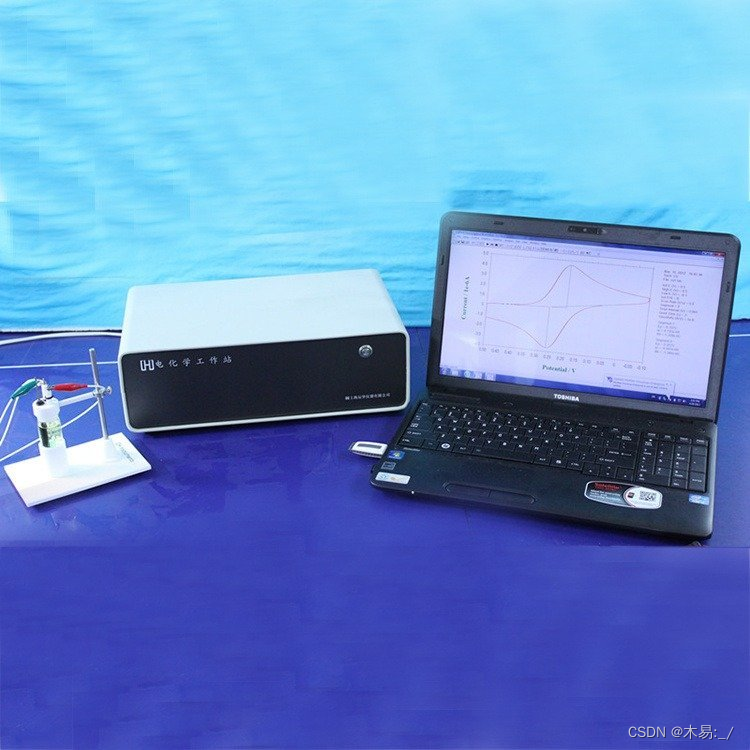

以下测试利用 辰华电化学工作站 CHI660E A20246
在这里插入图片描述

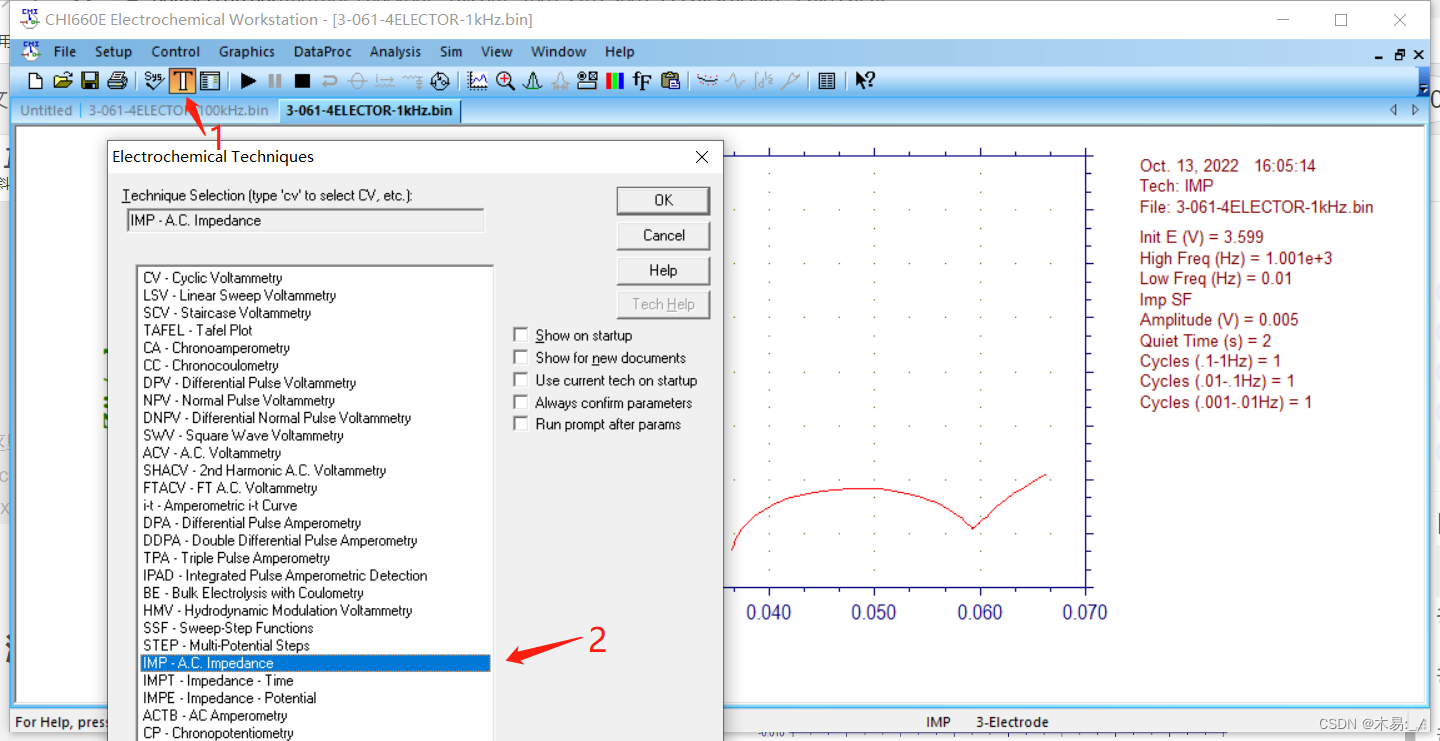

打开软件后,点击 T ,然后选择 IMP - A.C.Impedance,如下图所示
在这里插入图片描述
在设置里面填写相关信息

项目形式Value
Init E (V)初始电压电池当前电压状态
High Freq(Hz)高频通常设置为1000kHz或者100000kHz
Low Freq(Hz)低频通常设置为0.01Hz

如果是大电流的电池,需勾选该选项,所测得数值会更准确一些。
在这里插入图片描述

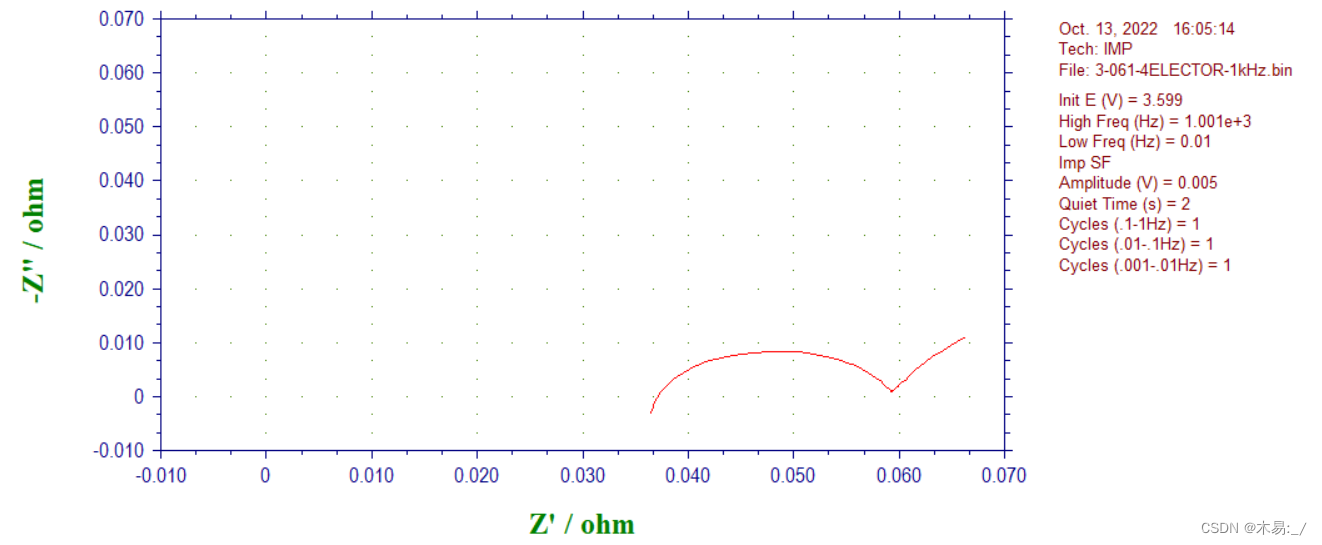

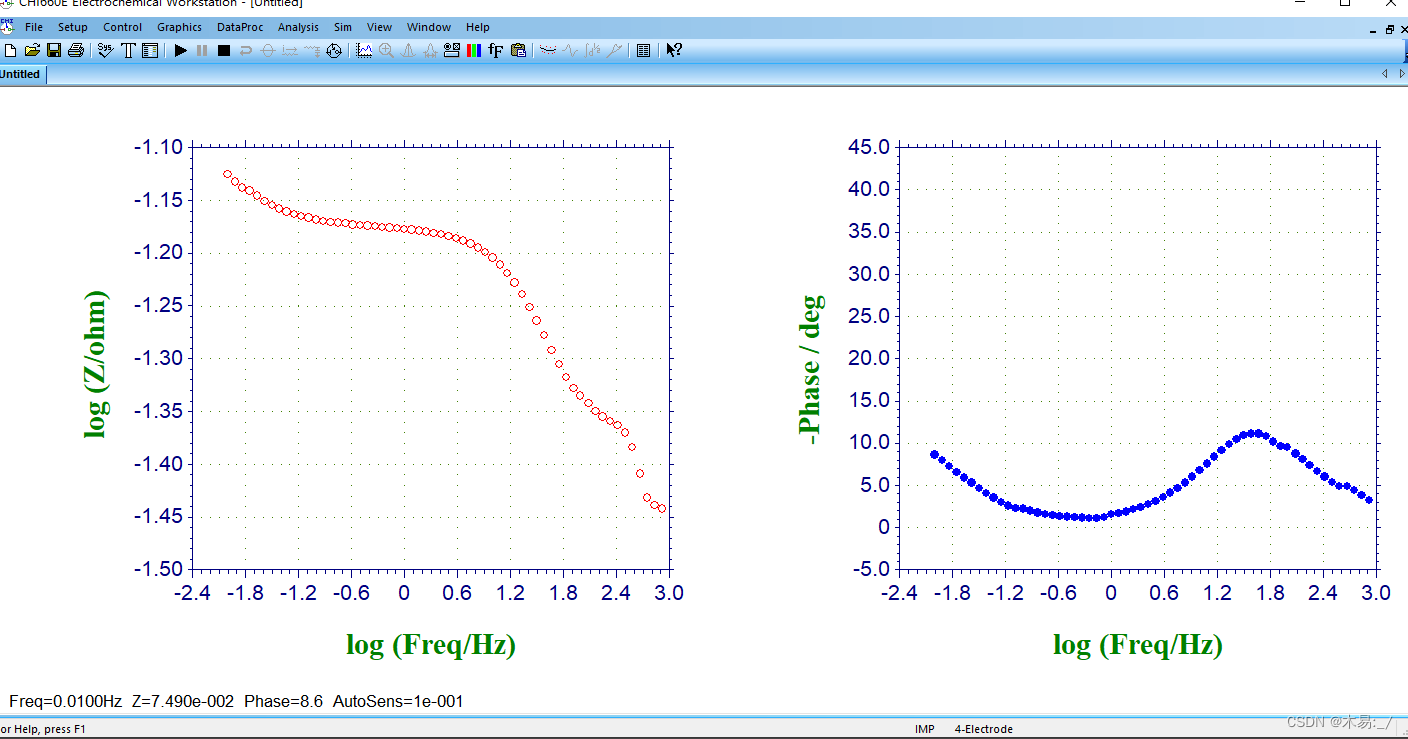

3 测试结果

4 数据处理

4.1 拟合数据

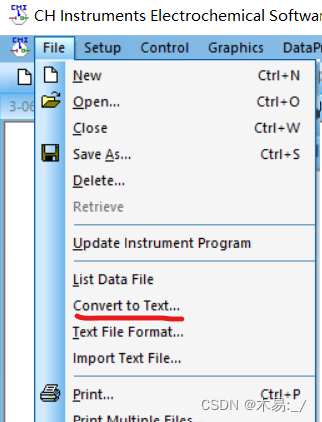

先将数据导出成 TXT 文件,然后通过 ZView 进行处理。
在这里插入图片描述

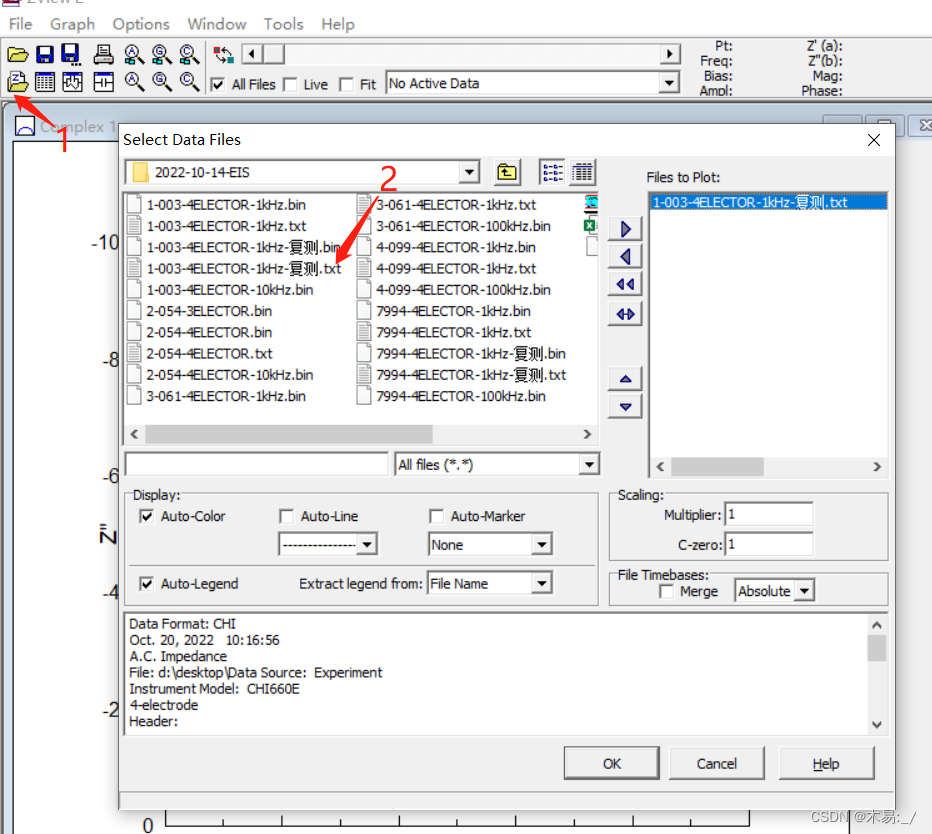

在 ZView 里面导入数据,第二步需要双击即可,然后点 OK 。
在这里插入图片描述

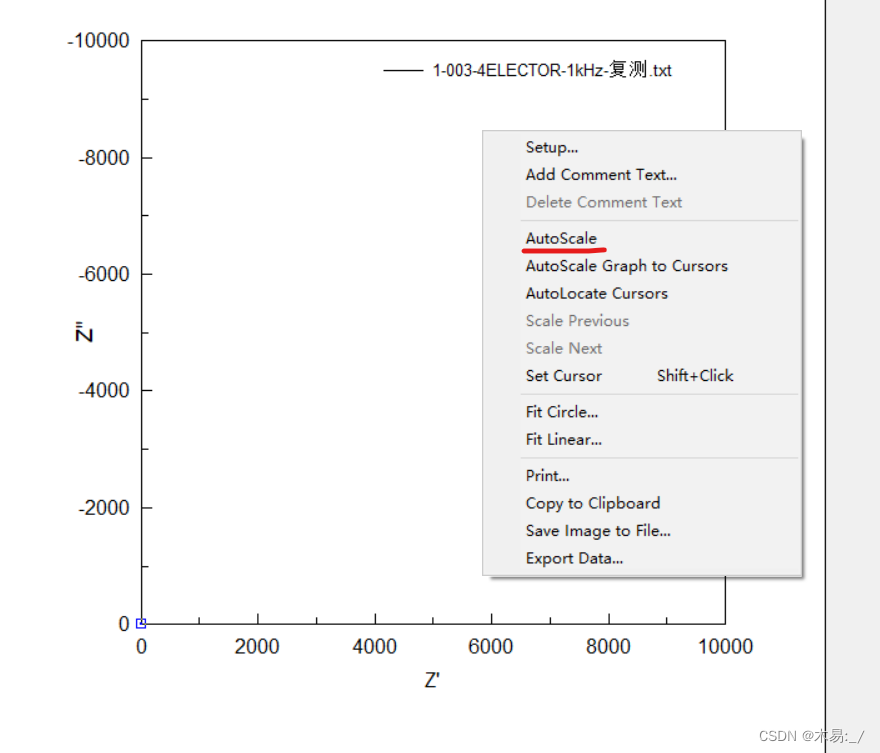

若无图片出现,在对应空白图框,右键,选择 AutoScale 即可。
在这里插入图片描述

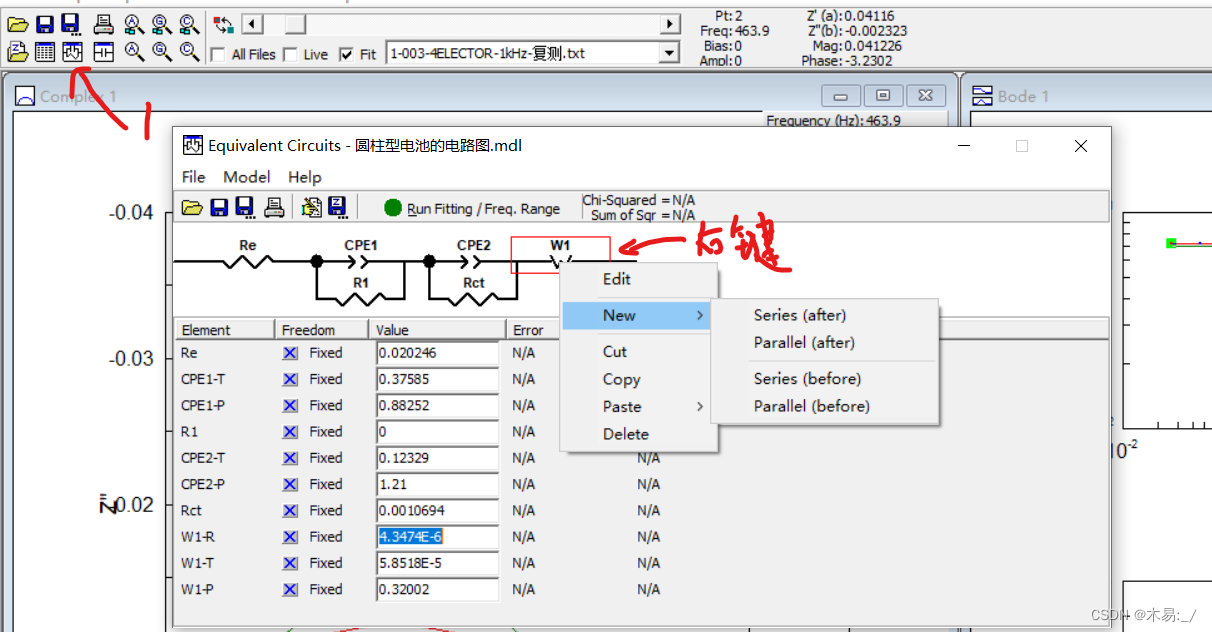

构建等效电路模型,按图中提示,点击图标
其中第二步右键组件,弹出对话框,选择 New,
Series(after)——>串联(之后)
Parallel(after)——>并联(之后)

在这里插入图片描述

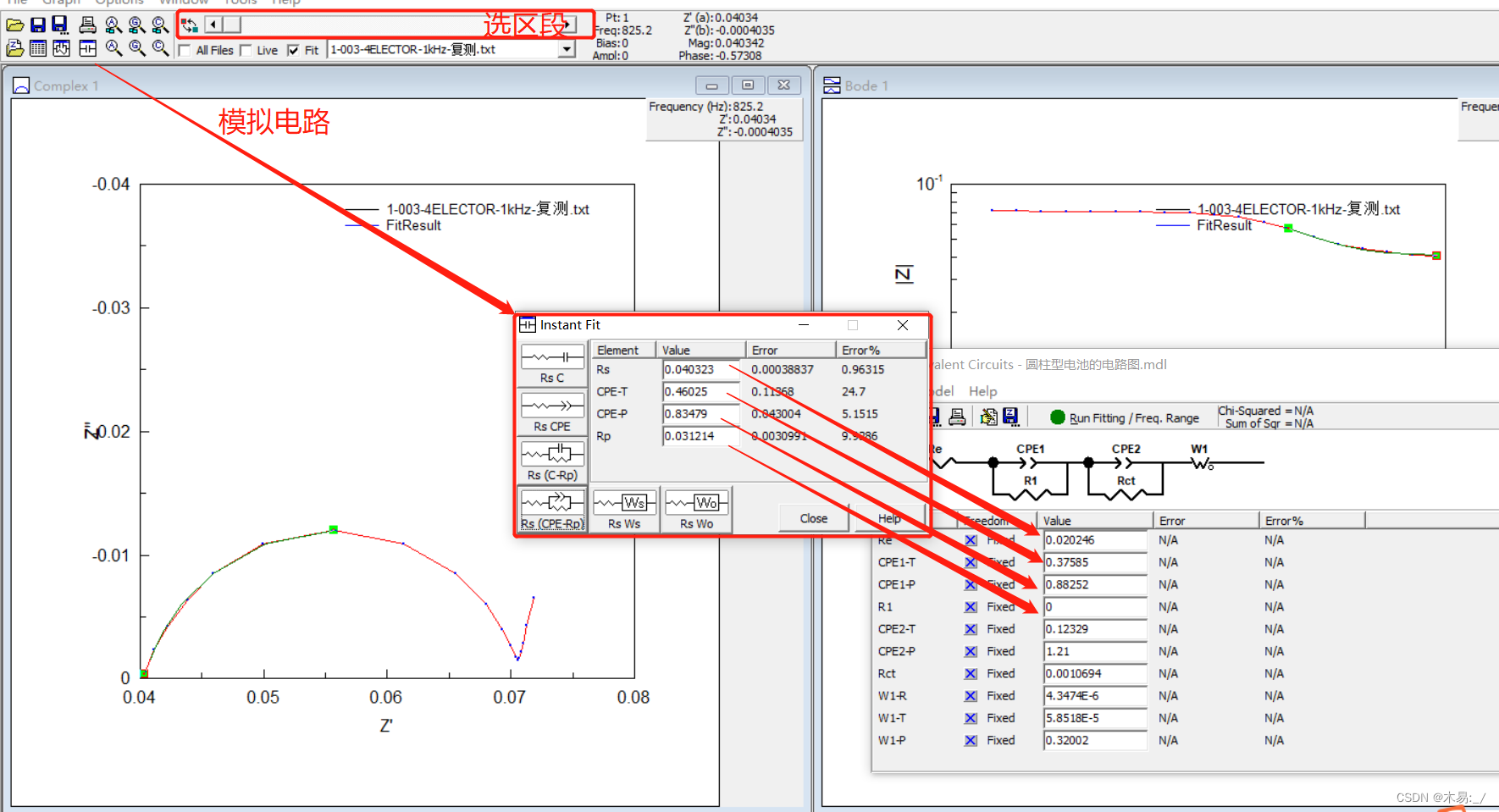

根据等效电路模型,设置参数,载入完整的等效电路内部。
在这里插入图片描述
最后点击 Run Fitting/Freq.Range 即可进行完整拟合数据。

4.2 作图

通过将 TXT数据导入 EXCEL 文件中,最后加载到 Origin 绘图软件,绘制曲线即可。
