利用IV分析仪测量二极管的伏安特性（详解版）

测量过程

步骤一

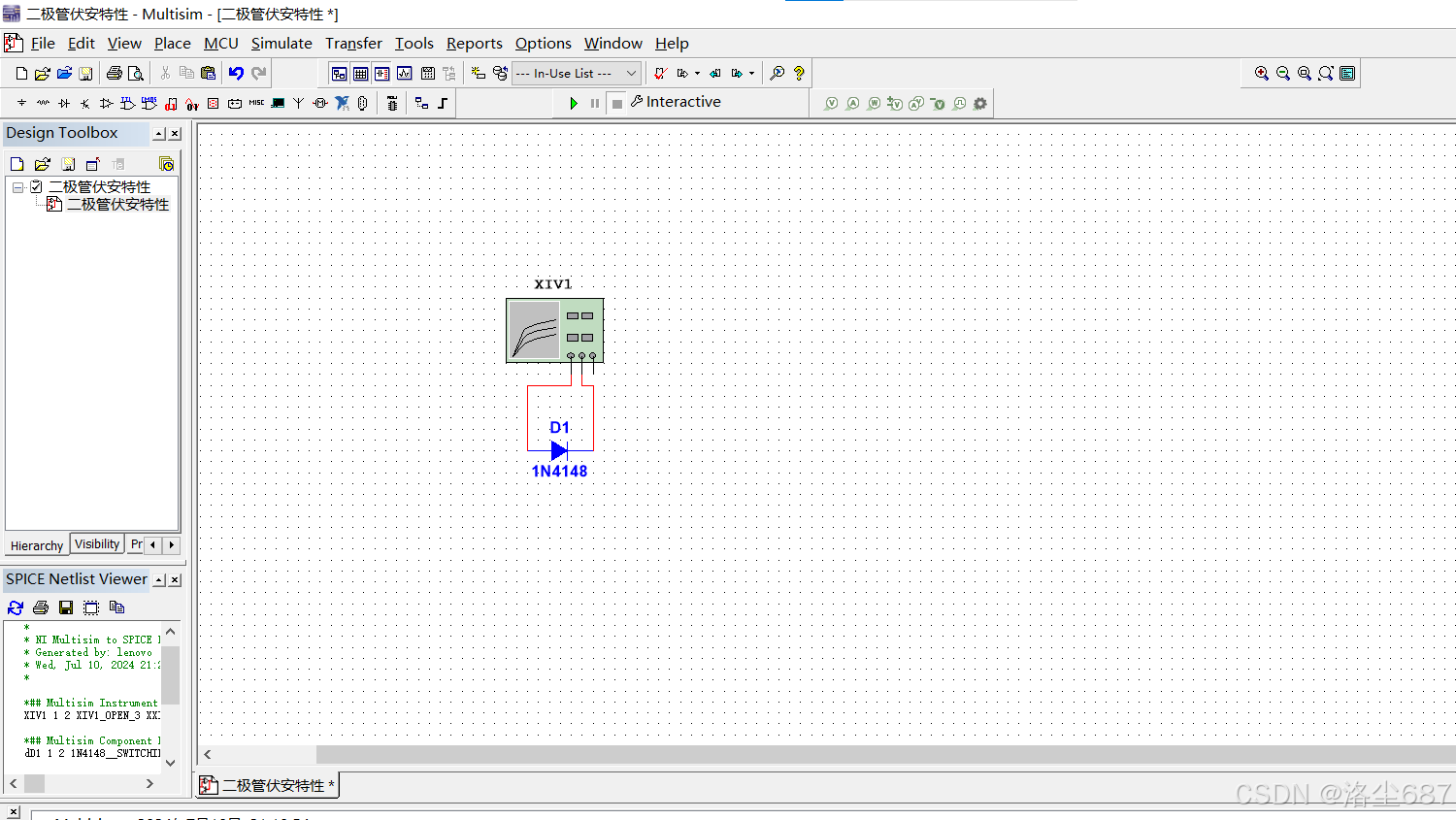

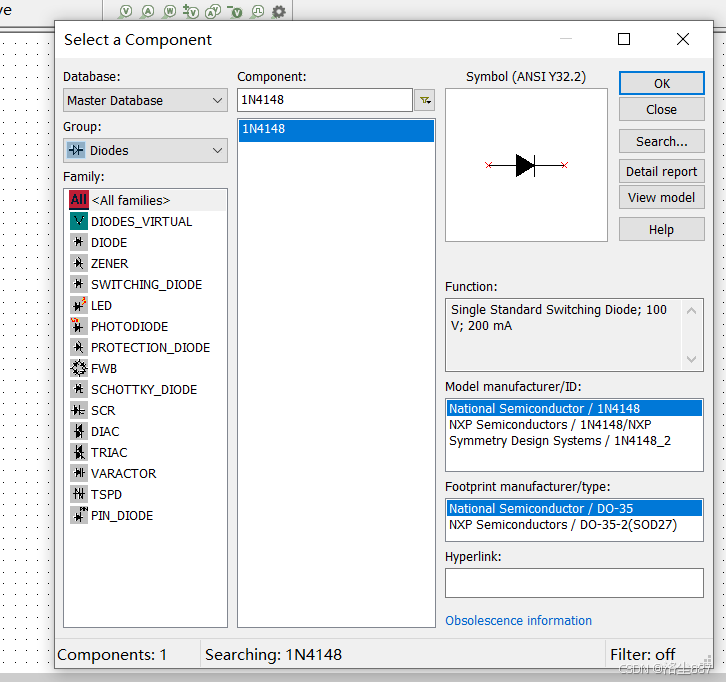

        选择元件：在 Multisim 主界面的左侧元器件栏中选择某种型号的二极管（ Diode ),如1N4148．并将某拖至电路图窗口。

        选择仪器：在右侧仪器仪表栏中选择 IV 分析仪（ IV - Analysis )，也将其拖至电路图窗口。然后接好线。

步骤二

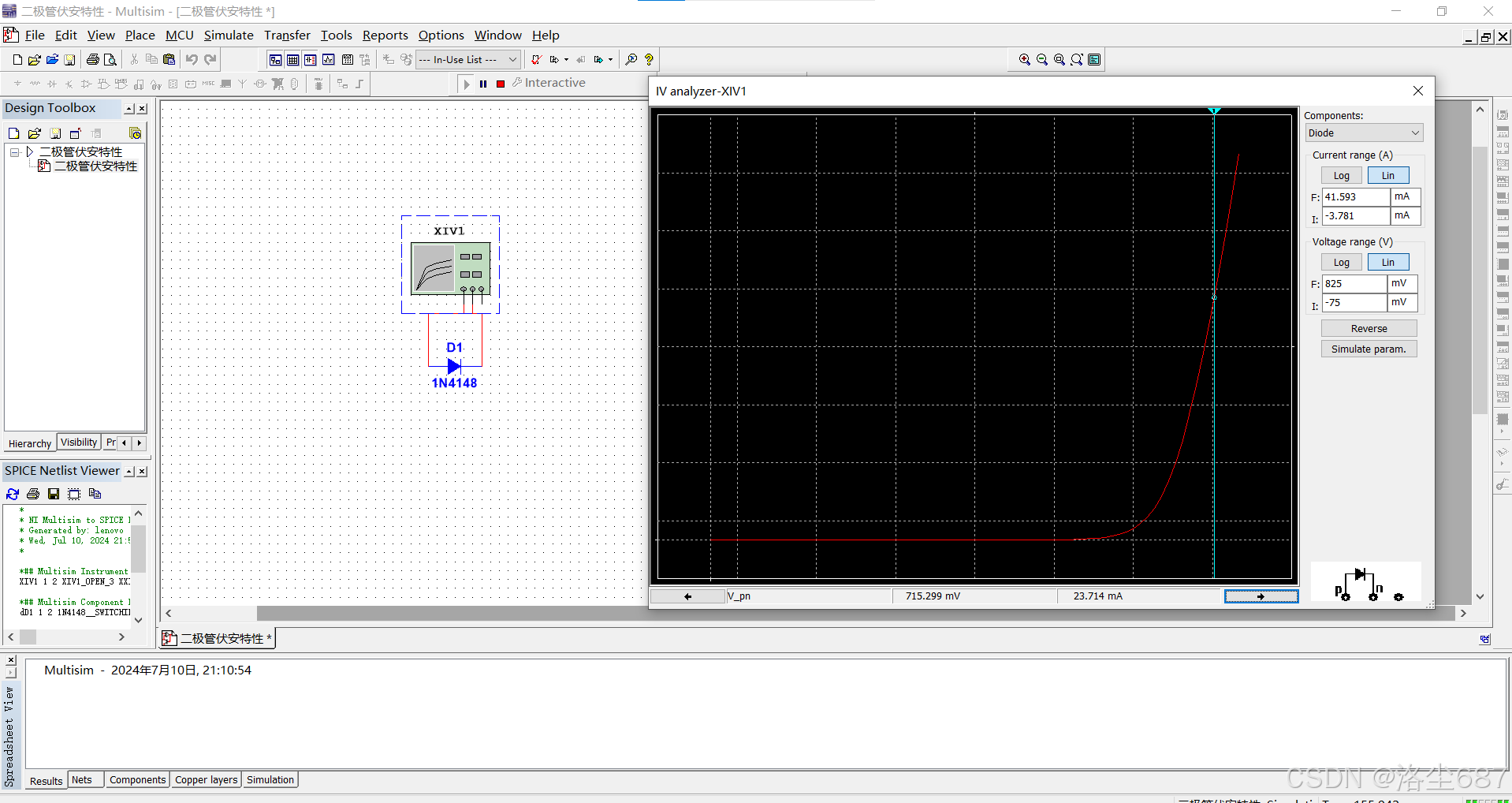

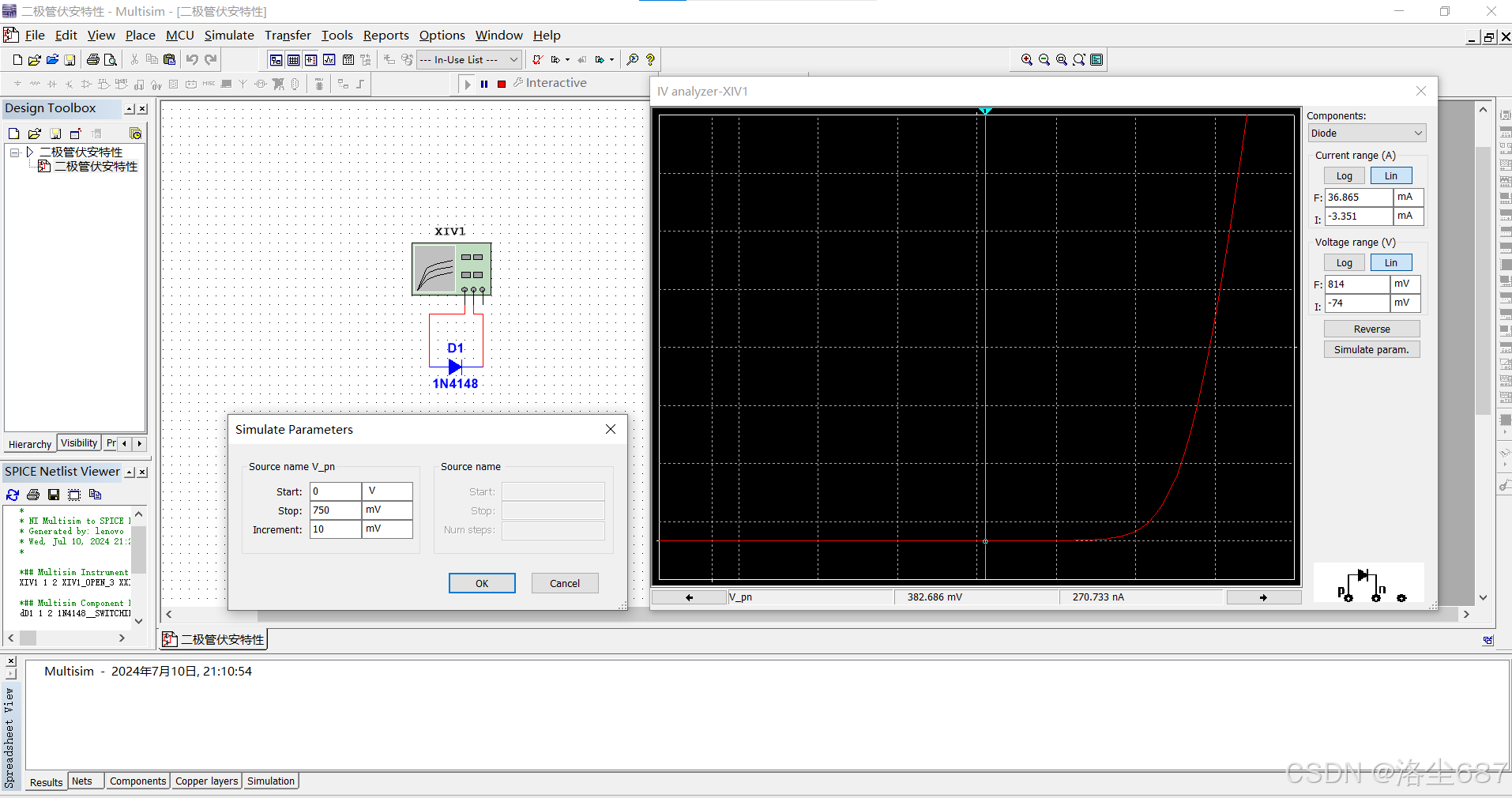

        打开 IV 分析仪，在仪器的 Conponents 栏选择 Diode , IV 分析仪的右下角将显示出二极管管脚所接端子。点击simulate param,设置好参数:current range和voltage range的范围，再设置开始和结束的电压以及范围。 移动光标，可以读出管压降及其对应的电流值。
