渐开线花键不是齿轮？

在和一位小伙伴交流时，他认为齿轮和花键不一样，那花键是不是齿轮呢？老师傅们可以绕开了，我觉得对于一些平时接刚刚接触齿轮，或者很少接触的朋友来说，还是有必要聊一聊这个话题。

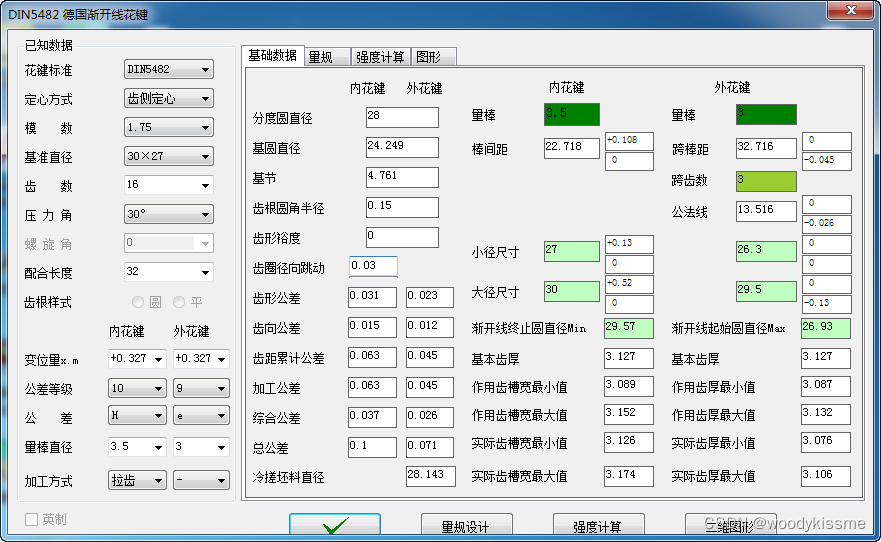

首先这个问题并不严谨，因为齿轮的种类有很多，例如渐开线圆柱齿轮，圆弧齿齿轮，摆线齿轮，锥齿轮等等。花键的种类也有很多，例如渐开线花键，矩形花键，三角花键等等。这里他说的是这个DIN5482标准的花键，也就是下面这个参数：

DIN5482是一种渐开线花键。

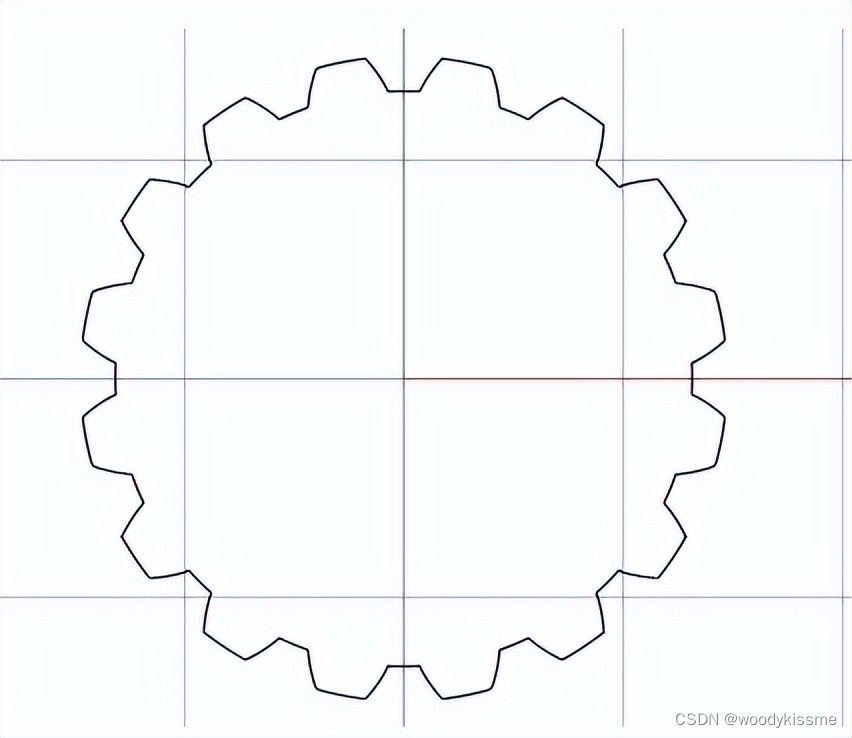

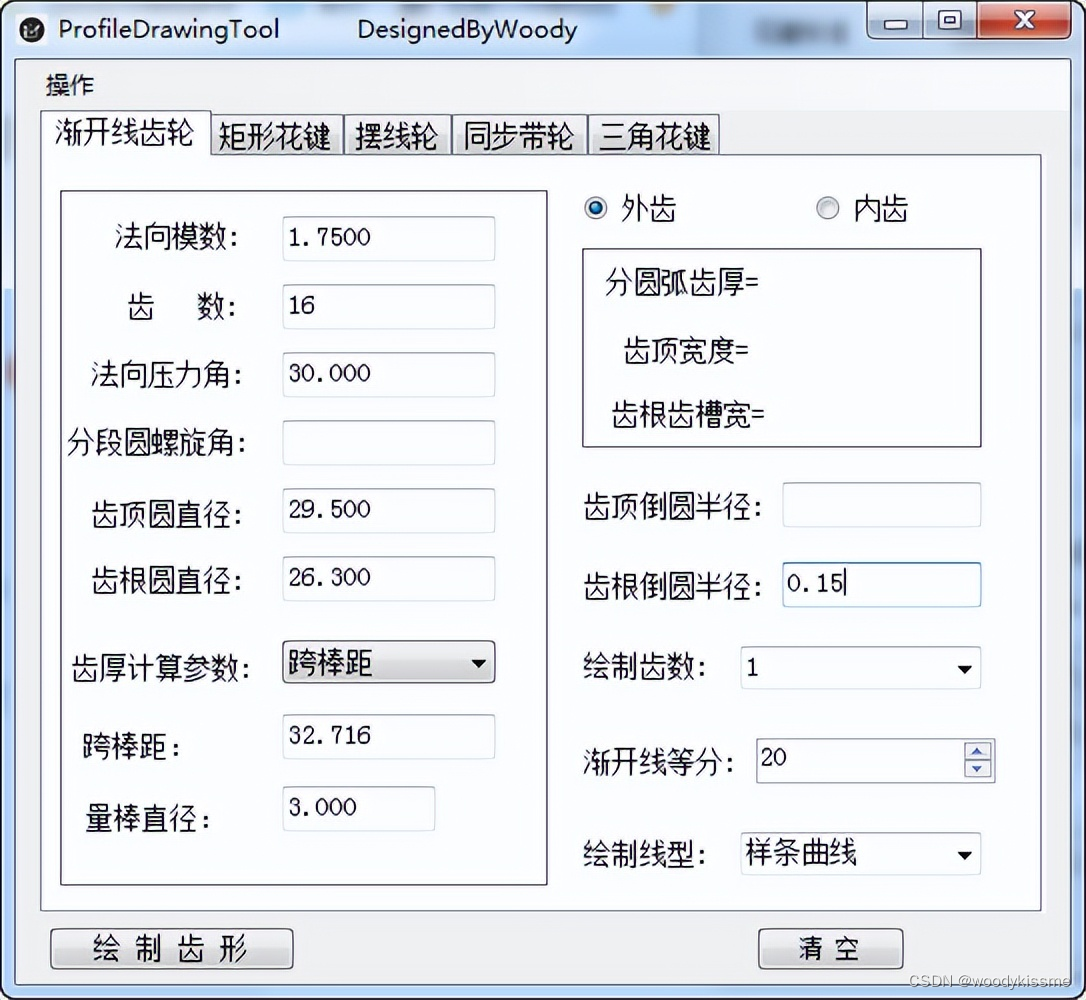

用前面查到的参数绘制出它的端面齿形如下：

那么如果用这个参数做一个齿顶高系数为1，顶系系数0.25的齿轮又是什么样呢？

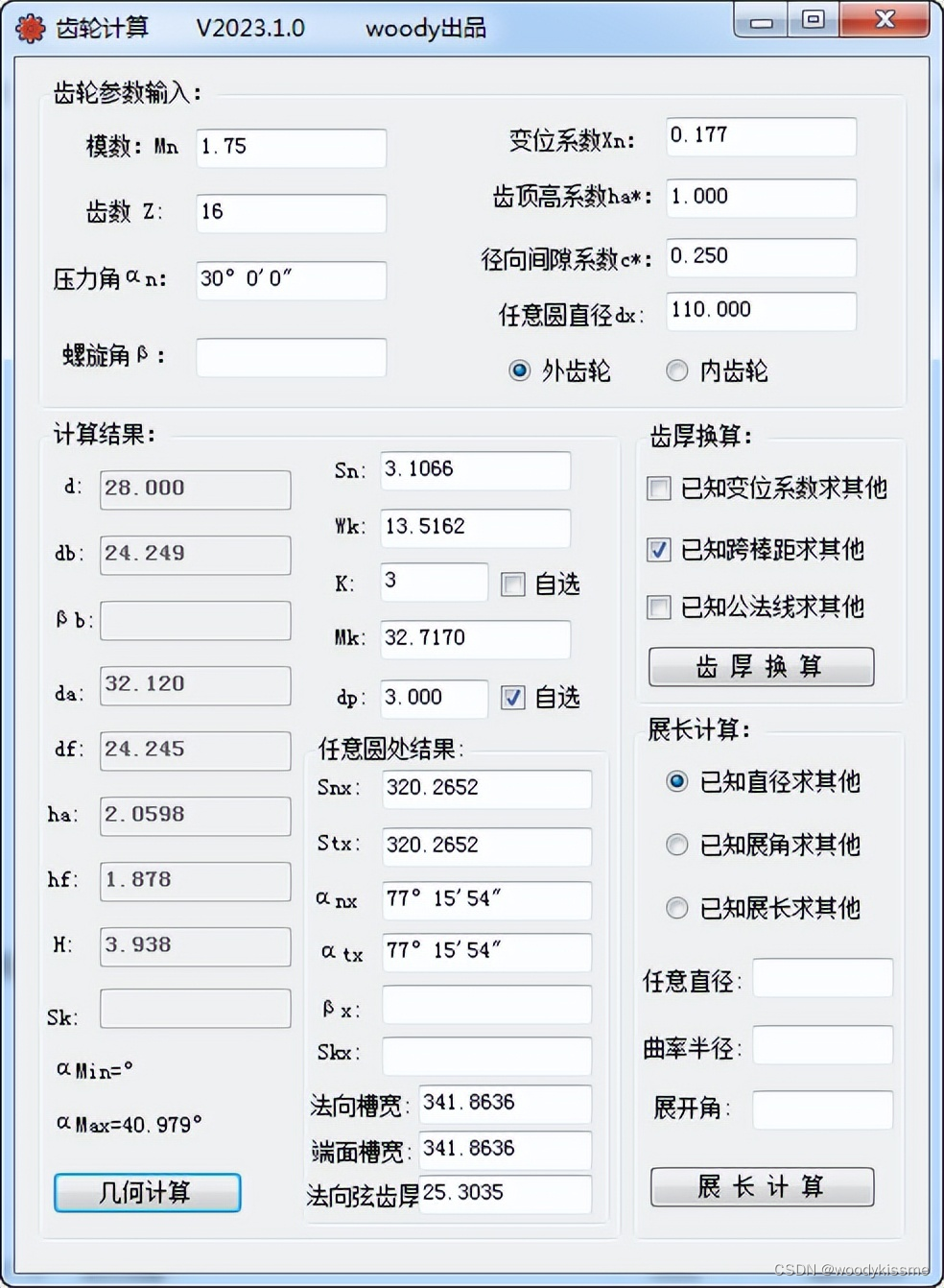

按前面花键的跨棒距名义值计算了一个变位系数为0.177，用它计算了大小径。在将这个齿轮的端面齿形绘制出来看看：

再把它们放在一起看看：

可以看到，渐开线花键是一个上齿高及齿根高缩短的齿轮，并且它的齿厚比较肥大，因为它是起连接固定，传递扭矩总用的。回头想想说花键和齿轮不一样，这句话说得也没错，大家觉得呢？

我是woodykissme，定期分享有关，机械传动及齿轮加工方面的内容，对这方面感兴趣的小伙伴，可以关注我。希望能够与大家讨论一下：

齿轮的设计及加工方法，加工齿轮所用的刀具设计、制造及使用方面的相关问题。

齿轮刀具设计计算方法，相关应用程序的开发，CAD二次开发自动绘图等的相关技术问题。

刀具应用方面，刀具的切削参数、涂层和使用寿命，加工中遇到的问题和解决办法等问题。

今天就分享到这，感谢您抽出宝贵的时间阅读！
