什么是齿轮的侧隙？有什么用？怎么计算的？

大家好，最近有小伙伴询问齿轮侧隙的相关内容，花了些时间，翻阅了些相关资料，下面是对侧隙的一个认识总结，有兴趣的小伙伴可以瞅瞅，由于内容比较长，看完需要一些时间和耐心。

什么是侧隙？

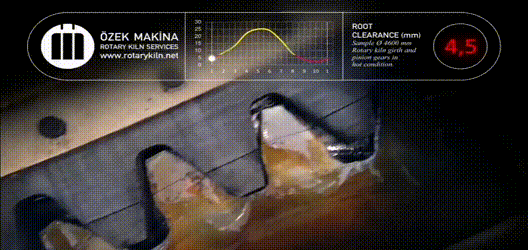

侧隙是两个相互啮合的齿轮的工作面相接处时，在两个非工作齿面之间形成的间隙。如下图所示为：

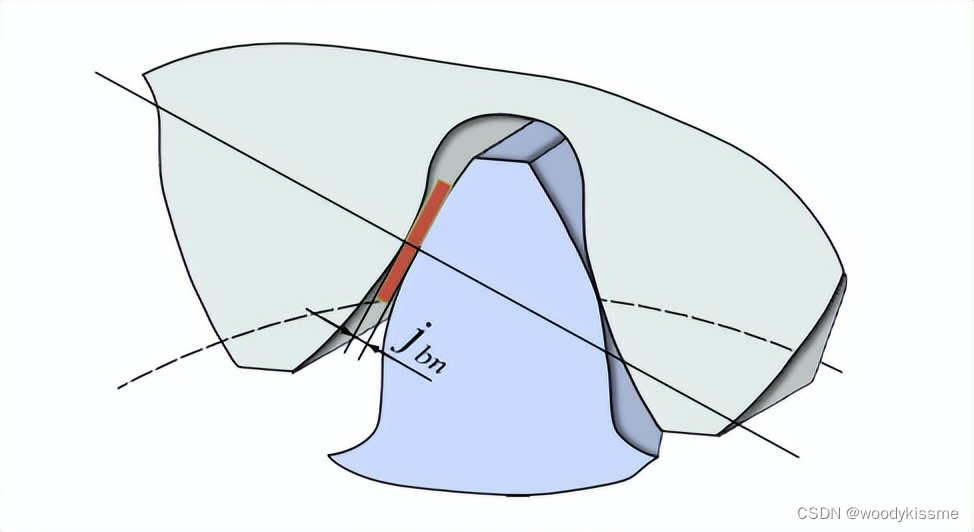

侧隙有圆周侧隙jwt，法向侧隙jbn和径向侧隙jr之分。

侧隙的作用是什么？

齿轮副在实际传动中，必须保证时刻呈单面啮合的工作状态，工作齿面必须保持接触，而非工作面之间要留有一定的间隙，以便存留润滑空间，保证润滑油膜，补偿热膨胀和齿轮制造及安装的误差。总结一下：

为了齿轮的平稳运行，给出了适当的齿隙。

无齿隙意味着齿轮需要以非常高的精度制造。

间隙提供更好的润滑。

它可以防止齿轮过热。紧密啮合的齿轮也会受到干扰，最终导致系统卡死。

噪音较小。

另一方面，过度间隙也有一些缺点：-

反向间隙过大会导致反转时产生冲击载荷。

对于丝杠、螺旋量规等测量仪器，应避免间隙。它会产生称为间隙误差的误差。

侧隙与哪些参数相关？

1.最小侧隙 最小侧隙基本由 油膜厚度 和 热膨胀 所决定。据相关资料介绍：

一般而言，正常油膜厚度在1~2μm左右。齿轮由热膨胀引起的侧隙减小，以温升60℃，分度圆60mm为例： 钢齿轮的侧隙减小量在3μm左右。 尼龙齿轮的侧隙减小量在30~40μm左右。

2.齿厚偏差

齿厚增大侧隙减小，齿厚减小侧隙增大。

3.齿距偏差 此问题点涉及主动轮和被动轮的判断，以及齿距变化后的啮合有效性问题，需要具体分析。

4.不圆度偏差 具体体现在齿槽（齿体）跳动上。同样跟侧隙负相关。

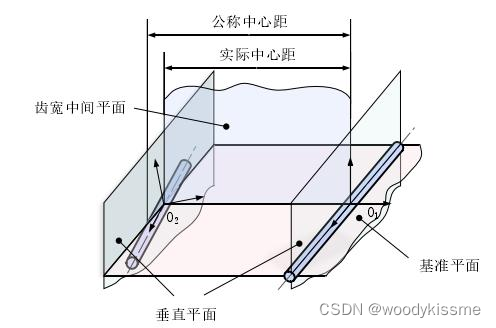

5.中心距偏差 中心距跟侧隙正相关。中心距和平行度对于传递运动的准确性、传递运动的平稳性、疲劳强度、振动噪声等，都具有重要影响。
6.齿轮传动副定位的的位置误差；

7.齿顶定心的间隙误差；

侧隙怎么计算？

1.外啮合齿轮
