Allegro学习笔记( 十一)导出元器件Pin Delay(亲测有效)

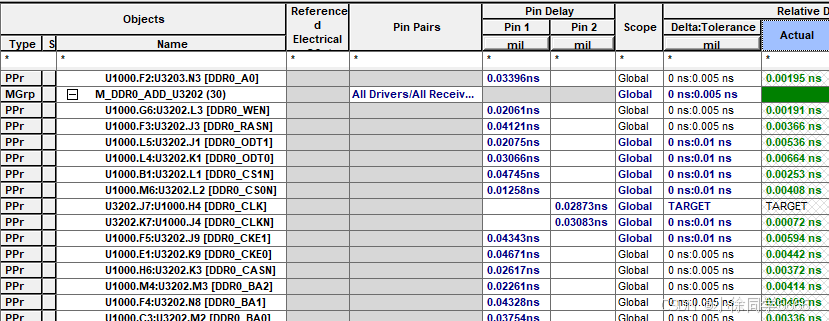

打开PCB的规则管理器时候,会看到Relative Propagation Delay里面有pin delay的信息,如下图所示

所谓的Pin Delay也就是管脚延迟,是由于芯片内部核心单元到封装引脚之间的距离差异造成的。在高速电路设计中,Pin Delay是一个重要的考虑因素,因为它会影响信号的传输速度和信号长度的误差。

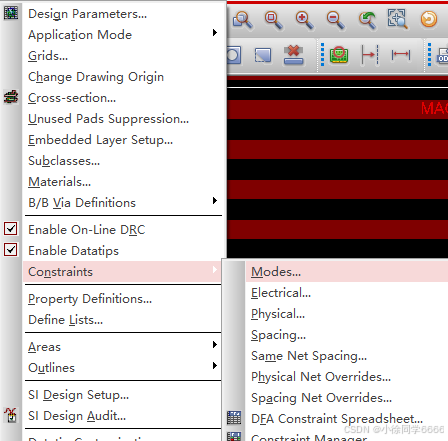

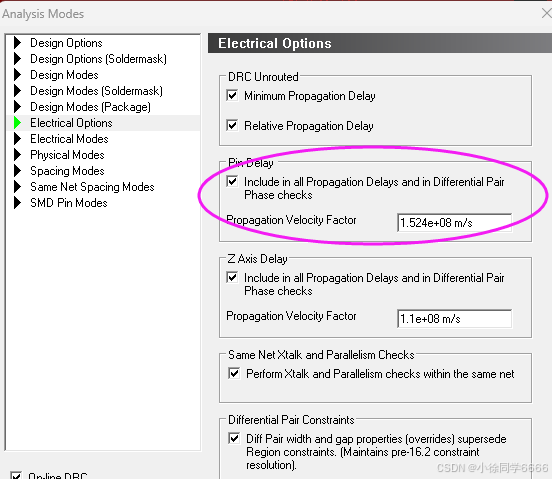

那么在高速PCB设计中,为了做到保证信号在适当的信号延迟之内,会把芯片的Pin Delay计算在内,那这个Pin Delay的显示计算设置如下所示

设计新的PCB的时候,这个Pin Delay可以从芯片厂家获得,如果是用别的Demo板子上的芯片,就需要从Demo板子上导出Pin Delay信息,方法如下

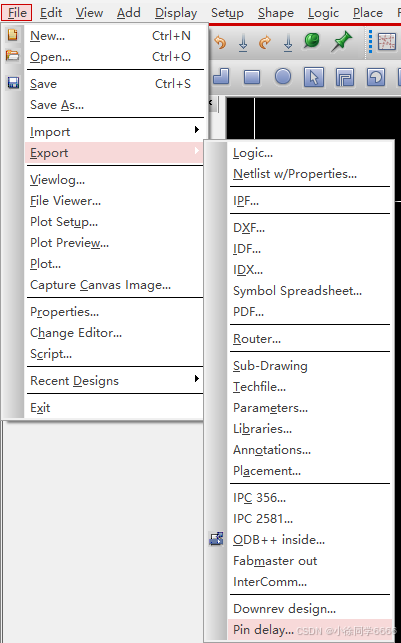

1.File--Export--Pin Delay

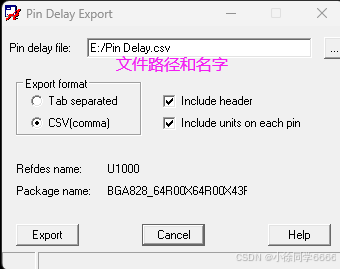

2.点击芯片,会弹出对话框

这样,就在相应的目录下生成Pin delay文件
