高炉炉前布袋除尘

将变频器与普通风机驱动部分进行连接,可以使用V型皮带、齿轮或链条等传动装置。同时需要将原来的电机替换成变频电机,才能使变频机改造成功。

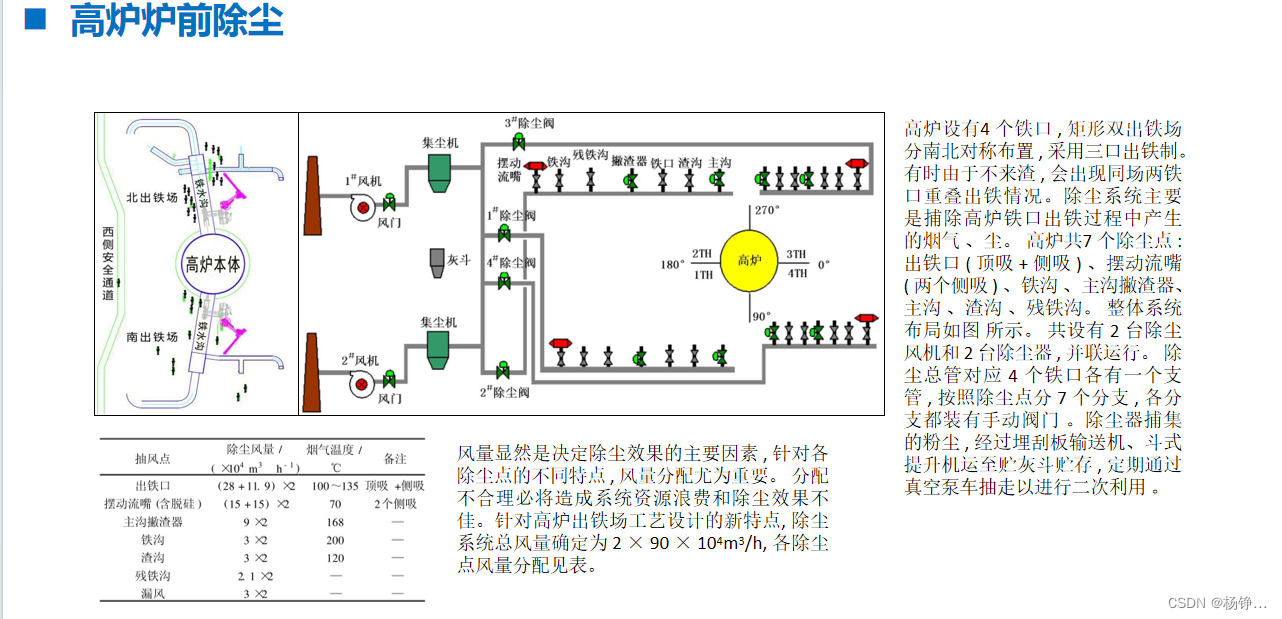

高炉设有两个出铁场，为矩形对称布置，采用三口出铁制，系统共设有 2 台除尘风机和 2 台除尘器，7 个除尘点包括 ：出铁口、铁沟、主沟、主沟撇渣器、渣沟、残铁沟、摆动流嘴。各分支都有手动阀门控制，对粉尘捕集后经刮板输送机、斗式提升机送至灰仓。

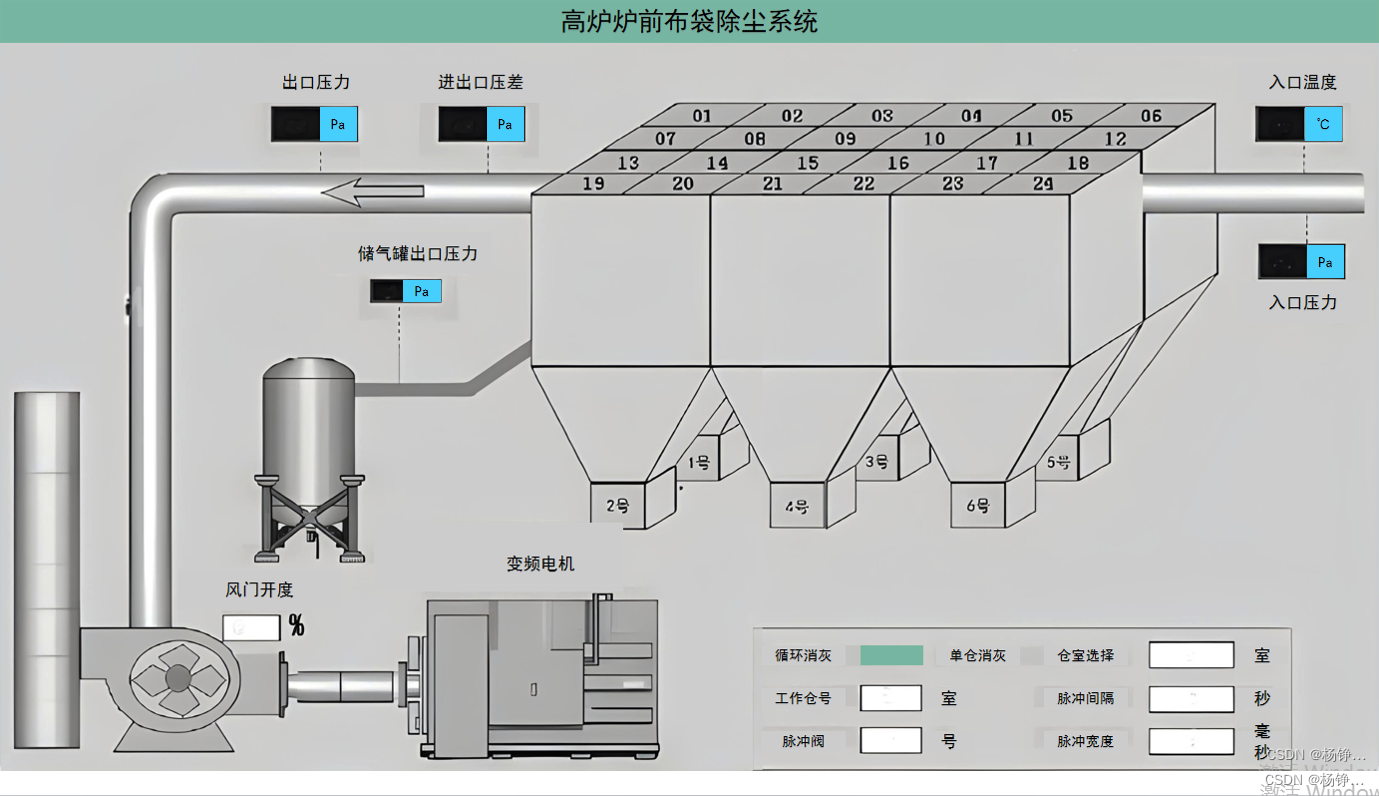

自动控制主要是利用系统中的PLC对除尘设备的烟尘吸附能力进行智能化控制，当排放出的烟尘量较小时，可以降低设备的运行频率，这样可以节省大量的电力能源，当排放出的烟尘量较大时，设备的运行频率将自动提高，这时，能够对烟尘量进行有效控制。

结合高炉出铁场的除尘需要，该系统的自动化控制程序主要包括高压变频控制程序、反吹控制程序、卸灰控制程序以及气力输送控制程序。
