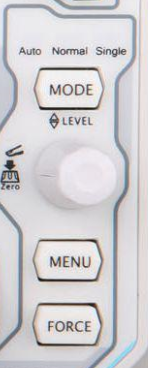

示波器操作界面之触发系统设置区

上一节

触发是示波器非常重要得一部分，示波器工作时一直在采集波形，并循环存储在采集存储器中， 我们在屏幕上看到得波形通常只是触发前后得部分波形。并且只有稳定得触发才有稳定得显示。

触发功能要素：

1. 触发源：可以选择示波器得任意通道，外部或市电。
2. 触发位置：可通过调节水平位移旋钮调节触发点在采集存储器中得位置。
3. 触发电平：判断信号是否满足触发条件得“事件”。调节触发电平旋钮可以改变触发电平大小。按下该旋钮可以将触发电平信号快速复位到波形的0点位置。
4. 触发类型：
   如边沿触发，可选择不同的边沿触发，如上升沿，表示在输入信号的上升沿处，且电平满足设定的触发电平时触发，选择下降沿，表示在输入信号的下降沿处，且电压电平满足设点给的触发电平时触发。
   如脉宽触发，可以选择不同的脉宽条件。
5. 触发方式：自动、普通、单次
   自动触发：不论是否满足触发条件，均有波形显示。
   普通触发：触发一次就爆出波形显示，不满足触发条件时就保持原有波形显示，并等待下次触发。
   单次触发：示波器一直等待触发，当满足触发条件时，显示波形并立即停止。
</
