示波器操作界面之垂直系统控制区

上一节

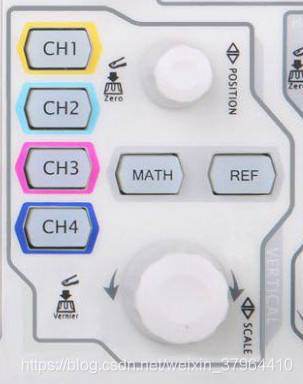

垂直系统控制器主要有5个部分：

1. 启动通道按键
2. 垂直档位调节旋钮
3. 垂直位移调节旋钮
4. 数学运算功能按键
5. 波形参考功能按键


1. 垂直档位调节旋钮：

调节每格代表的电压。

2. 垂直位移调节旋钮：

调节波形在屏幕中的上下位置。

3. CH1设置：

a. 耦合设置：
直流耦合：信号的直流分量和交流分量都可以进入到示波器。
交流耦合：只允许交流分量进入到示波器。
b. 带宽限制：
打开带宽限制可以减小显示噪声。
打开20M带宽限制时，被测信号中含有的大于20MHZ的高频分量被衰减。
打开100M带宽限制时，被测信号中含有的大于100MHZ的高频分量被衰减。
c. 探头比设置：
探头比的设置一定要与探头的衰减比相匹配。
d. 波形反向设置：
显示的波形进行反向显示。
e. 幅度档位设置：
对调节垂直档位步进的设置。

4. Math功能&#
