一、概述

二、2天线 1/2流 type1码本

三、多天线1流 type1码本

3.1 codebookMode=1的1流多天线type1码本

3.2 codebookMode=2的1流多天线码本

四、多天线两流type1码本

4.1 codebook=1的两流多天线type1码本

4.2 codebookMode=2的两流多天线type1码本

五、多天线3流type1码本

一、概述

本人很多年从事的一直是无线通信的物理层相关的工作，因此以前对于协议的了解，仅限于某某信道、调制编码方式等方面。最近开始做MIMO相关的项目，才深深感受到5g技术的精华所在。多天线MIMO增强技术，个人认为是数学与电磁波结合的完美应用。多天线阵列在移动通信中的主要作用是波束赋形、空间分集、空间复用和干扰管理。波束赋形可以理解为将天线增益最大的合并到某个特定的目标方向。空间分集可以理解为利用多天线的无线信道增益，来提高传输的可靠性。空间复用是指利用多天线提高数据的传输速率。

众所周知，MIMO实际上是对利用天线阵列的无线信道增益来解决效率/增益的问题。众所周知，只有当预编码矩阵与实际信道完美匹配时，MIMO才能得到最大的增益。因此预编码矩阵实际上与无线信道是息息相关的。但是在实际的通信中，信道是无法提前预知的，那么该如何来获取最佳的预编码矩阵呢。在TDD系统中，由于上下行信道都是同一个频点，可利用上下行信道的互易性来恢复需要的信号。在FDD系统中，下行链路可通多CSI-RS信号来测量，终端通过CSI反馈告知基站最佳的预编码矩阵（码本）和传输数据流数。上行可通过SRS探测信道，通过DCI反馈到终端。为什么不用PDSCH/PUSCH的DMRS信号来测量呢？因为单纯的业务信号的DMRS，只能测量使用的天线的信道，并不能获得所有的信道状态信息。

那么获取了信道状态信息后，是将信道的状态信息全部反馈给基站么？实际上并不是，为了节约CSI反馈的负载，一般会事先设计有限的码本集合。终端通过CSI信息估计出信道后，在码本集合中选择具有最佳性能的码本，将该码本的一些基本信息反馈给基站，基站再通过这些信息计算发送给该终端的码本。

关于UE上报的CSI一节，在协议38.211里面有详细的描述。NR支持的CSI包括CRI、RI、PMI、CQI、LI。其中CRI用来指示基站传输的一个CSI-RS资源集合中的一个CSI-RS资源。RI用来指示信道矩阵的秩（自由度，决定信号发送的最大流数）。PMI用来指示预编码矩阵。

在NR 下行传输中，PMI也就是预编码矩阵，也就是所谓的码本，实际上就是一组矩阵的集合，可以将数据流定向的映射到不同的天线端口。预编码集合中的不同的码本是正交的。NR可支持两种码本方式：Type1和Type2。Type1是最基础的码本方案，一般用于单个用户MIMO系统，包含单面板和多面板两种方式。Type2则应用于多用户MIMO系统。本文主要介绍协议中关于type1的码本设计。

二、2天线 1/2流 type1码本

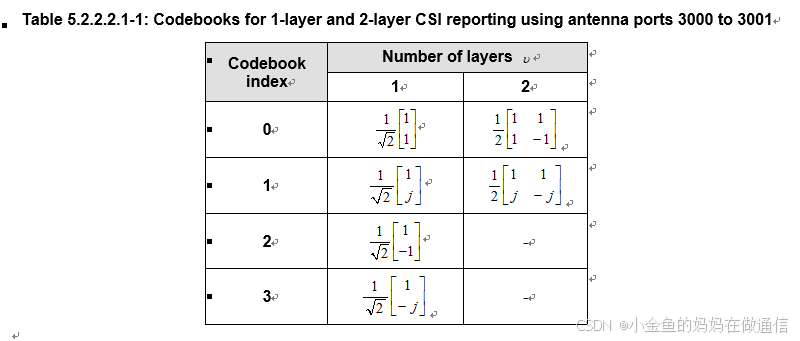

Type1 2天线端口的1/2流数据的码本如下，这是非常容易理解的。对于2天线1流数据，预编码矩阵W为2x1维，2天线2流数据，预编码矩阵W为2x2维。

三、多天线1流 type1码本

再来看1天线大于2天线端口的码本计算如下：突然从没有参数的低阶跃迁到以下全是各种参数和上下标的版本，初次见面手足无措。但不要慌，它依然是一个矩阵，维度为 $P_{CSI-RS}$ (天线端口数)x1维。

3.1 codebookMode=1的1流多天线type1码本

首先分析codebookMode=1的1流多天码本，比较容易入手。

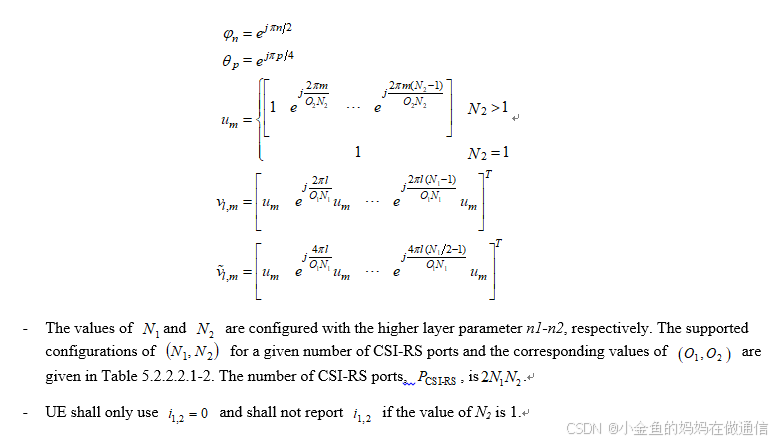

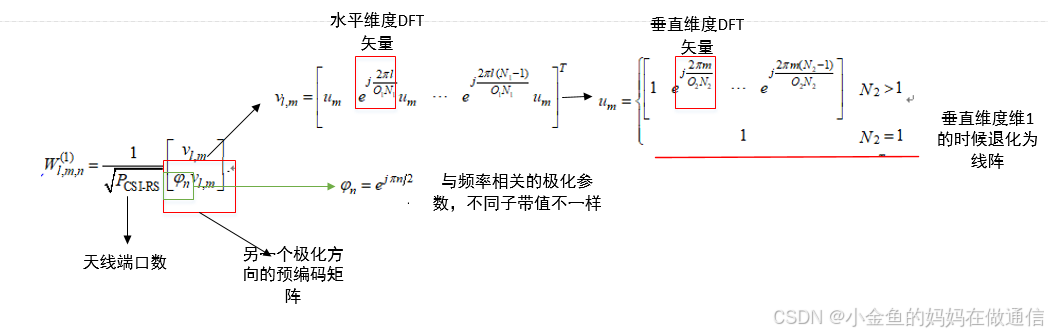

这里的 $W_{l,m,n}^{1}$ 即多天1流数据的预编码矩阵，下标很多。协议对于里面的参数 $v_{l,m}$ 、 $\varphi _{n}$ 定义如下：

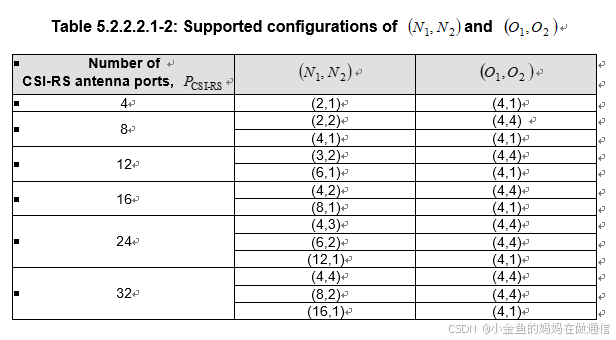

到此处参数依然很多，但只要慢慢梳理机会比较明朗。协议里面的 $(N_{1},N_{2})$ 、 $(O_{1},O_{2})$ 是指发射天线阵列的参数， $N_{1}$ 指水平维度天线阵子的个数， $N_{2}$ 为垂直维度天线阵子的个数。 $O_{1}$ 为水平维度的过采样参数， $O_{2}$ 为垂直维度的过采样参数。NR天线都是有两个方向的极化天线，一个 $(N_{1},N_{2})$ 、 $(O_{1},O_{2})$ 配置的天线面板，总共有 $2N_{1}N_{2}$ 个天线端口数量。可形成 $N_{1}O_{1}\times N_{2}O_{2}$ 的波束网格。NR下行可支持的 $(N_{1},N_{2})$ 、 $(O_{1},O_{2})$ 组合与天线端口数量的配置如下表：

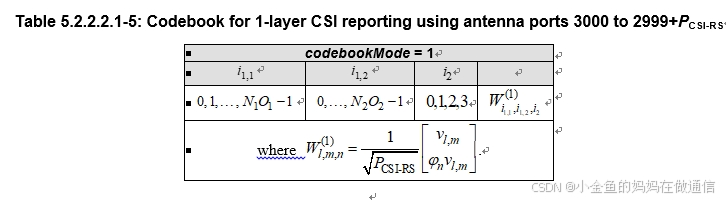

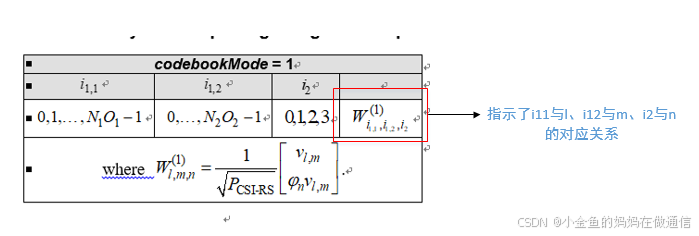

分析上述表格5.5.2.2.1-5， $W_{l,m,n}^{1}$ 中上标1表示该预编码矩阵用于1流数据的赋形； $l$ 表示选用的是水平维度的某个正交方向上的预编码矩阵，其取值范围为{0，1，..., $N_{1}O_{1}$ -1}，与 $i_{1,1}$ 一一对应； $m$ 表示选用的是垂直维度的某个正交方向上的预编码矩阵，其取值范围为{0，1，...， $N_{2}O_{2}$ -1}，与 $i_{1,2}$ 一一对应； $n$ 则对应的是频率选择性的极化参数因子，该因子在不同频段极化值不同，因此有时候码本会有‘wideband’和‘subband’之分，在table5.5.2.2.1-5中的取值范围为{0，1，2，3}。此时再分析表格中的 $W_{i_{1,1},i_{1,2},i_{2}}^{1}$ 的下标实际上指示的是 $i_{1,1}$ 与 $l$ 、 $i_{1,2}$ 与 $m$ 、 $i_{2}$ 与 $n$ 的对应关系。

举例1：推导4天线端口，（N1，N2）= （2，1），（O1，O2）=（4，1）的type1 1流码本集合。

根据前面的描述，该码本集合中一共有8个矩阵，每个矩阵都应该是8x1的矩阵。

根据协议公式，当N2=1时， $u_{m}=1$ 。此时的 $v_{m}=[1 \, e^{j2\pi l/8 }],l=0,1,..,7$ 预编码矩阵可表示为：

$w_{l,m,n}^{1}=\frac{1}{4}\begin{bmatrix} 1\\ e^{j2\pi l/8}\\ e^{j2\pi n/2}\\ e^{j2\pi n/2}*e^{j2\pi l/8}\end{bmatrix}$ , $l=0,1,..,7;n=0,1,2,3$

终端可通过CSI测量得到的矩阵向量与预编码矩阵进行计算，求得性能最佳的 $l$ （ $i_{1,1}$ 的最佳取值）和 $n$ （ $i_{2}$ ）通过CSI反馈上报给基站，基站可根据上报的 $i_{1,1}$ 和 $i_{2}$ 计算出预编码矩阵。由于此案例中的N2维度为1，所以 $m$ （ $i_{1,2}$ ）就只有一个取值。

3.2 codebookMode=2的1流多天线码本

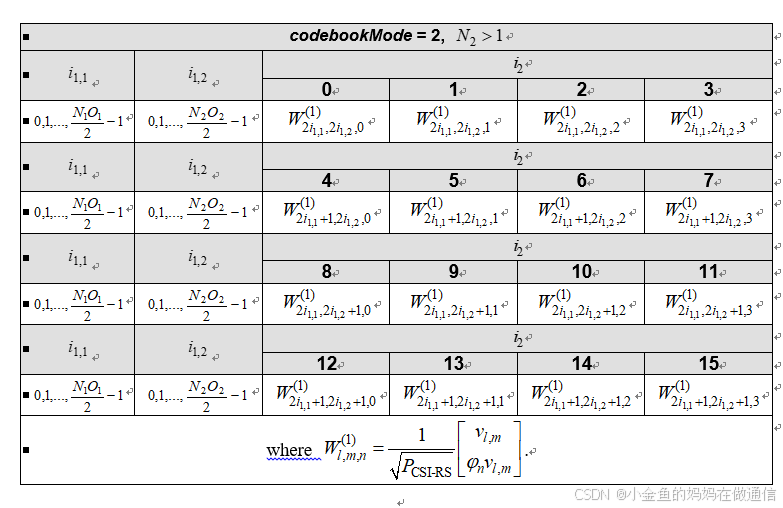

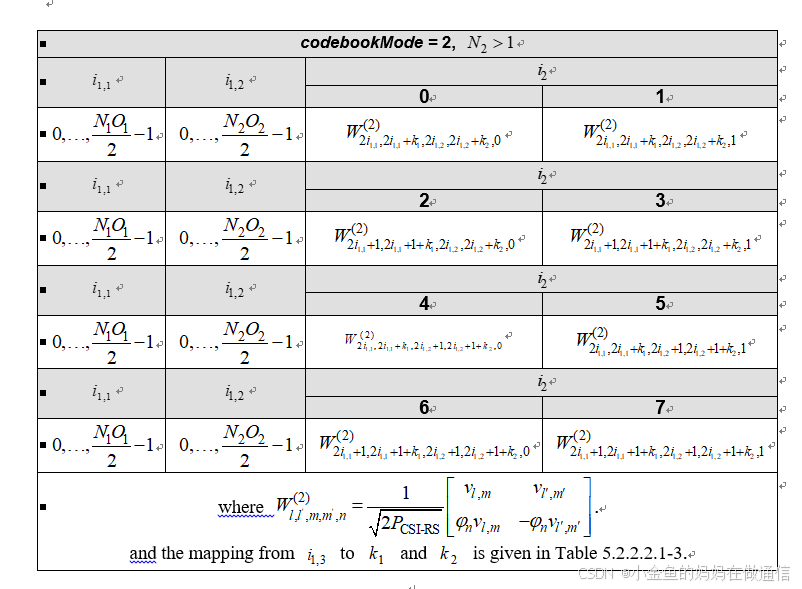

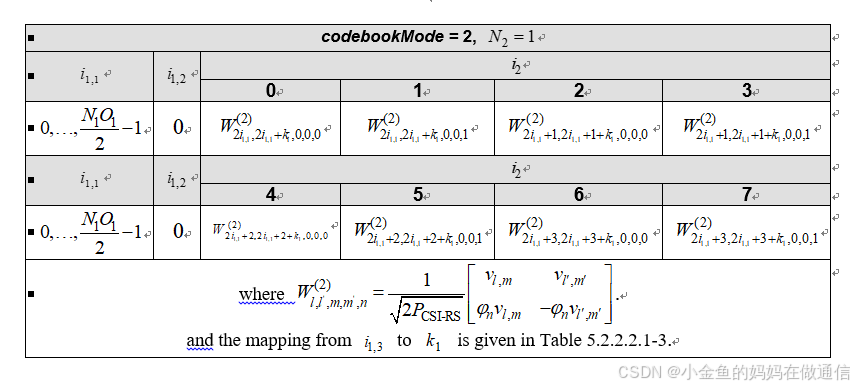

协议38.214中关于codebookMode=2 的1流多天线码本集合定义如下，这种与codebookMode=1的定义稍有不同，分为两种情况。N2>1的时候， $i_{1,1}$ 的取值范围发生了变化，改为0,1,.., $\frac{N_{1}O_{1}}{2}$ -1； $i_{1,2}$ 的取值范围也发生了变化，改为0,1,.., $\frac{N_{2}O_{2}}{2}$ -1； $i_{2}$ 的取值范围为0~15，一共有16个取值。每种取值下， $l$ 与 $i_{1,1}$ ， $m$ 与 $i_{1,2}$ ， $n$ 与 $i_{2}$ 不再是一一对应的关系。举例其中的 $i_{2}$ =6的情况，此时 $l$ =2 $i_{1,1}$ +1， $m$ =2 $i_{1,2}$ ， $n$ =mod( $i_{2}$ ,4)。N2=1的计算同理。

四、多天线两流type1码本

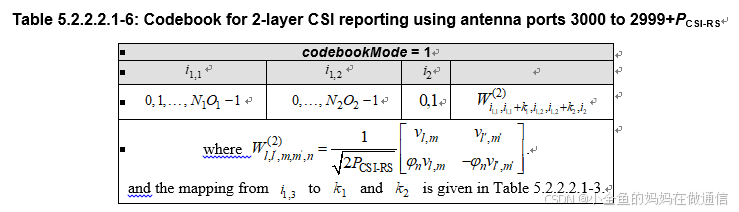

协议38.214给出的多天线两流type1码本集合表格如下。有了前面的经验后，两流的码本计算就比较容易了，与1流的码本计算相比，矩阵的维度变成了 $P_{CSI-RS}$ x2维。 $w_{l,l^{'},m,m^{'},n}^{2}$ 的第一列与1流码本的计算方法和取值范围一样，但是其多了第2列 $\begin{bmatrix} v_{l^{'},m^{'}}\\ -\varphi _{n}v_{l^{'}m^{'}}\end{bmatrix}$ 。

4.1 codebook=1的两流多天线type1码本

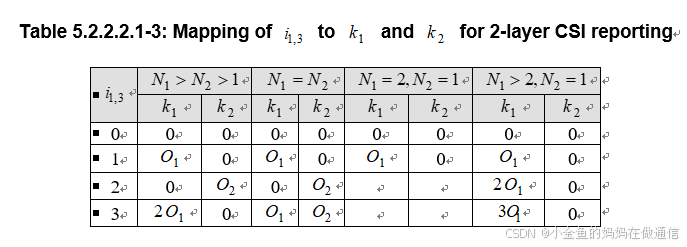

下面将讲解如何计算第二列。再仔细分析table 5.2.2.1-6表格，其中2流预编码矩阵也定义为 $w_{i_{1,1},i_{1,1}+k_{1},i_{1,2},i_{1,2}+k_{2},i_{2}}^{2}$ ,根据之前的经验， $i_{1,1}$ 则对应于 $l$ 的取值范围， $i_{1,2}$ 对应于 $m$ 的取值范围， $i_{2}$ 对应于 $n$ 的取值范围， $i_{1,1}+k_{1}$ 则对应于 $l^{'}$ 的取值范围， $i_{1,2}+k_{2}$ 则对应于 $m^{'}$ 的取值范围。 $i_{1,1}$ 、 $i_{1,2}$ 、 $i_{2}$ 的取值范围再tabe 5.2.2.1-6中有定义。那么 $i_{1,1}+k_{1}$ 和 $i_{1,2}+k_{2}$ 的定义如下两表：可见根据N1和N2的配置不同，（ $k_{1}$ ， $k_{2}$ ）的取值不同，有4中情况，对应于 $i_{1,3}$ =0，1，2，3。这就是CSI report中的 $i_{1,3}$ 的来源。

$\begin{bmatrix} v_{l^{'},m^{'}}\\ -\varphi _{n}v_{l^{'}m^{'}}\end{bmatrix}$ 中的 $v_{l^{'},m^{'}}$ 即 $v_{i_{1,1}+k_{1},i_{1,2}+k_{2}}$ ,将参数 $i_{1,1}+k_{1}$ 和 $i_{1,2}+k_{2}$ 代入之前的DFT向量计算中而已。

4.2 codebookMode=2的两流多天线type1码本

有了前面codebookMode=2的1流多天线type1码本的计算经验后，2流的就比较容易理解。也是各个参数 $i_{1,1}$ 、 $i_{1,2}$ 、 $i_{2}$ y与m、n、l不再是一一对应的关系，取值范围也不同，计算的时候注意代入参数的转换。

五、多天线3流type1码本

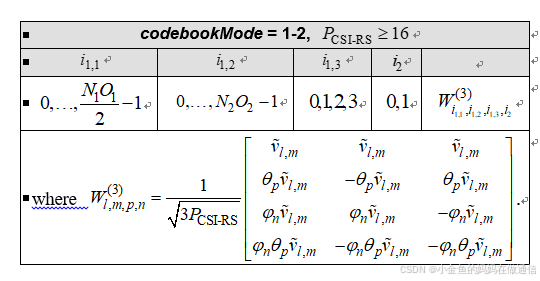

3流多天线码本也分两种模式，只不过不再是按照mode分，而是根据天线端口数不同来区分。codebookMode=1和2，天线端口数小于16时，与两流类似，对了第三列 $\begin{bmatrix} v_{l,m}\\ -\varphi _{n}v_{lm}\end{bmatrix}$ ，与第一列的变化仅仅是后面极化方向上乘了负号而已。
