零. 关于5G码本的分类

5G码本分为Type I和Type II两类，也可以分为单天线阵面和多天线阵面，Type I是常规精度码本，Type II是高精度码本，具体情况如下表

一.DFT码本的基础知识

5G中Type I码本是基于DFT码本生成的，什么是DFT码本，可以看这篇博客https://blog.csdn.net/weixin_39274659/article/details/108894763，讲的非常详细，因为CSDN常常抽风，我这里做截图，并做简要讲解

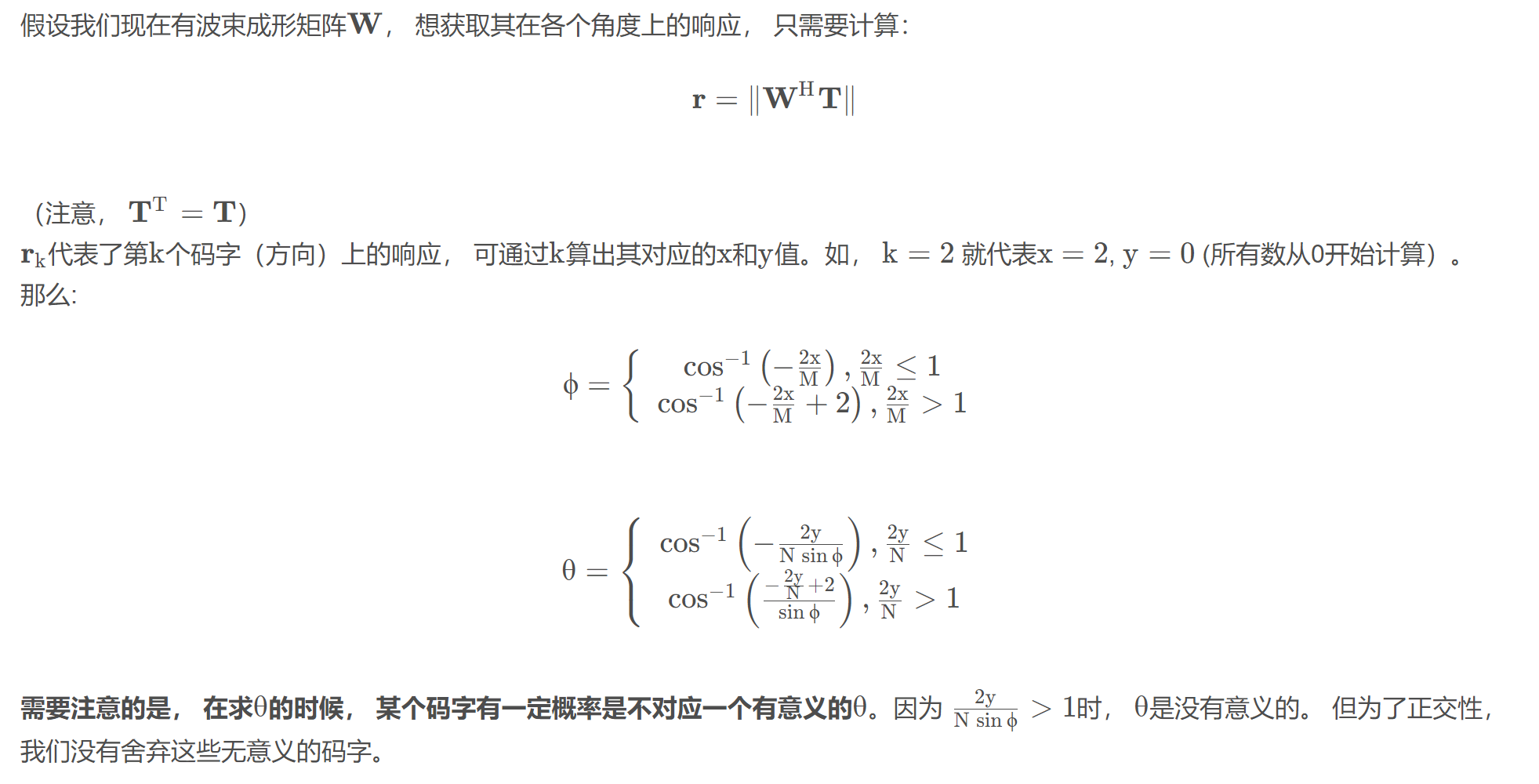

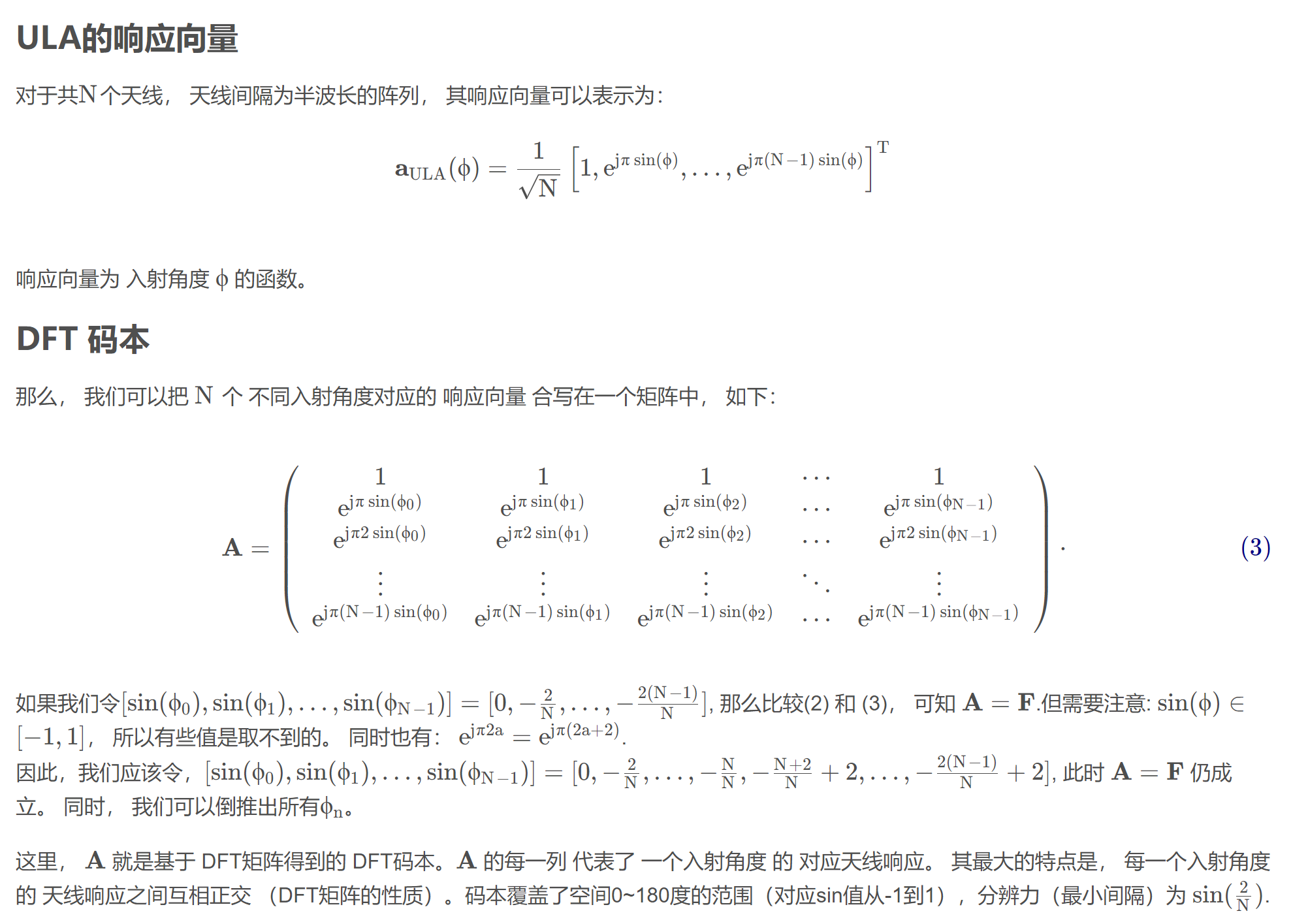

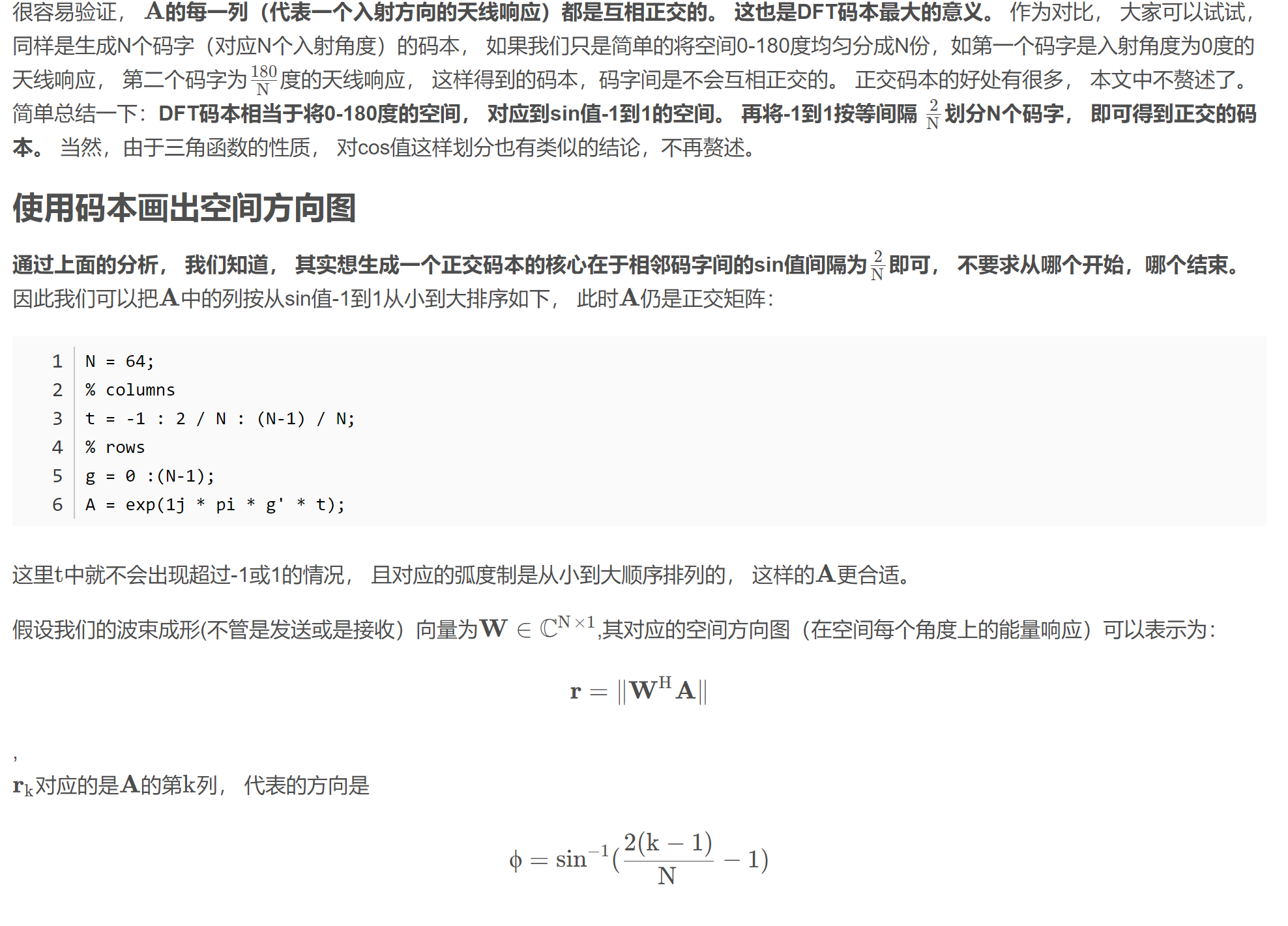

1. DFT变换可以用矩阵形式表示，而此矩阵的每一列形式都和ULA天线的响应向量形式类似，借用这样的思路，我们排列N NN 个 不同入射角度对应的响应向量，并确保N个入射角的sin值形成公差为$\frac{N}{2}$，映射在[-1,1]之间就可以得到一个DFT码本，该天线每一列互相正交，因此对于任意一个入射角，可以很容易的进行结算，只需要与其共轭转置相乘即可

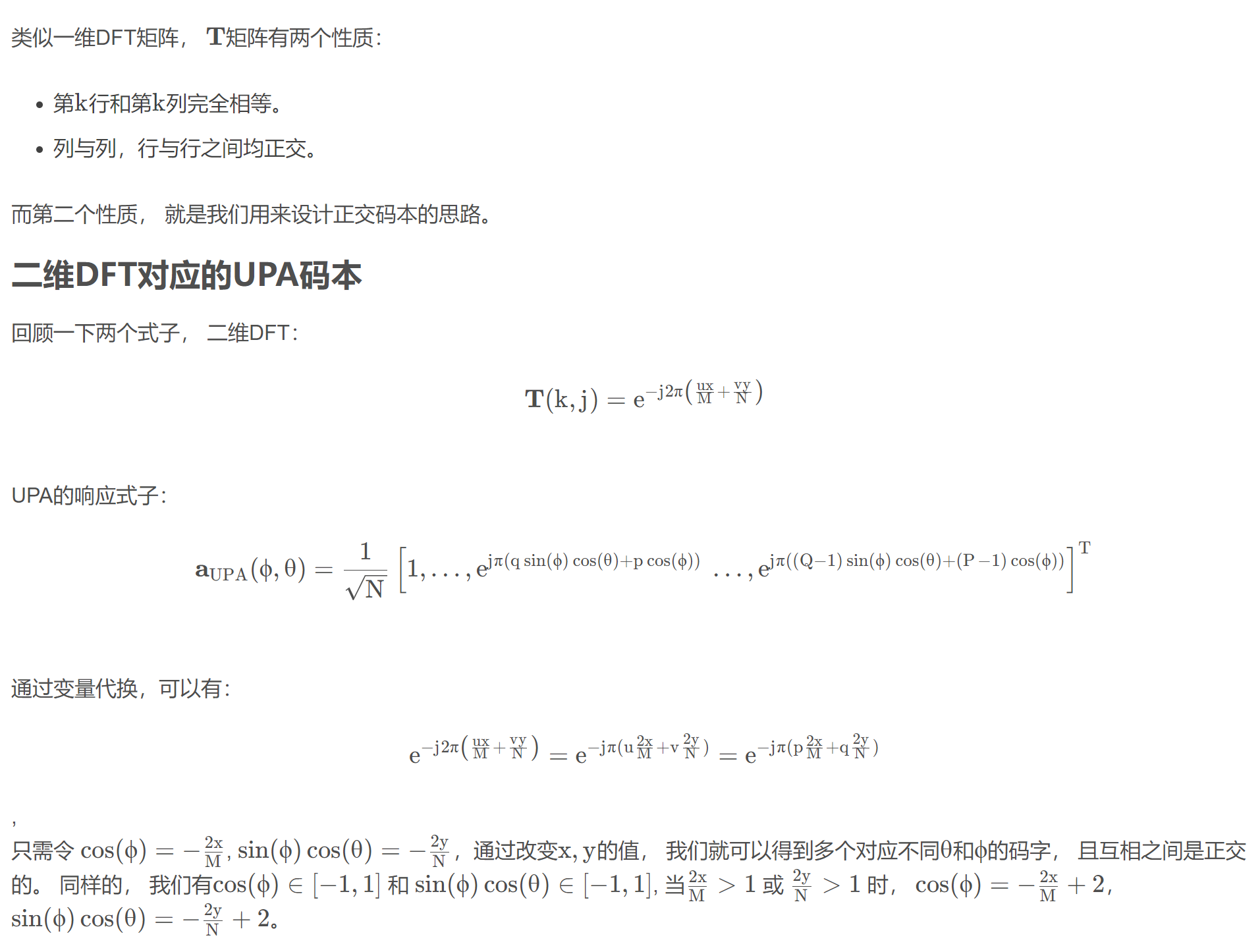

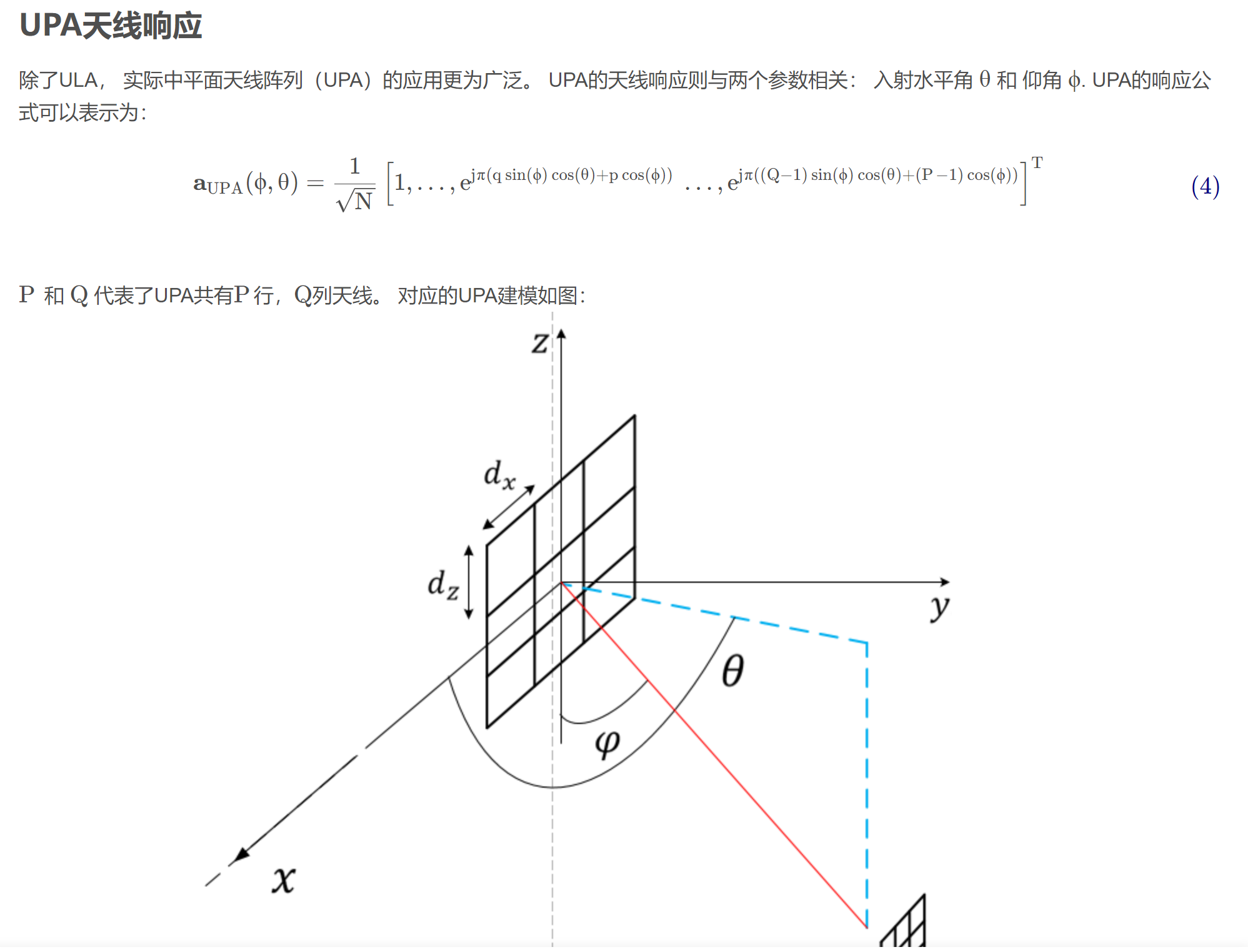

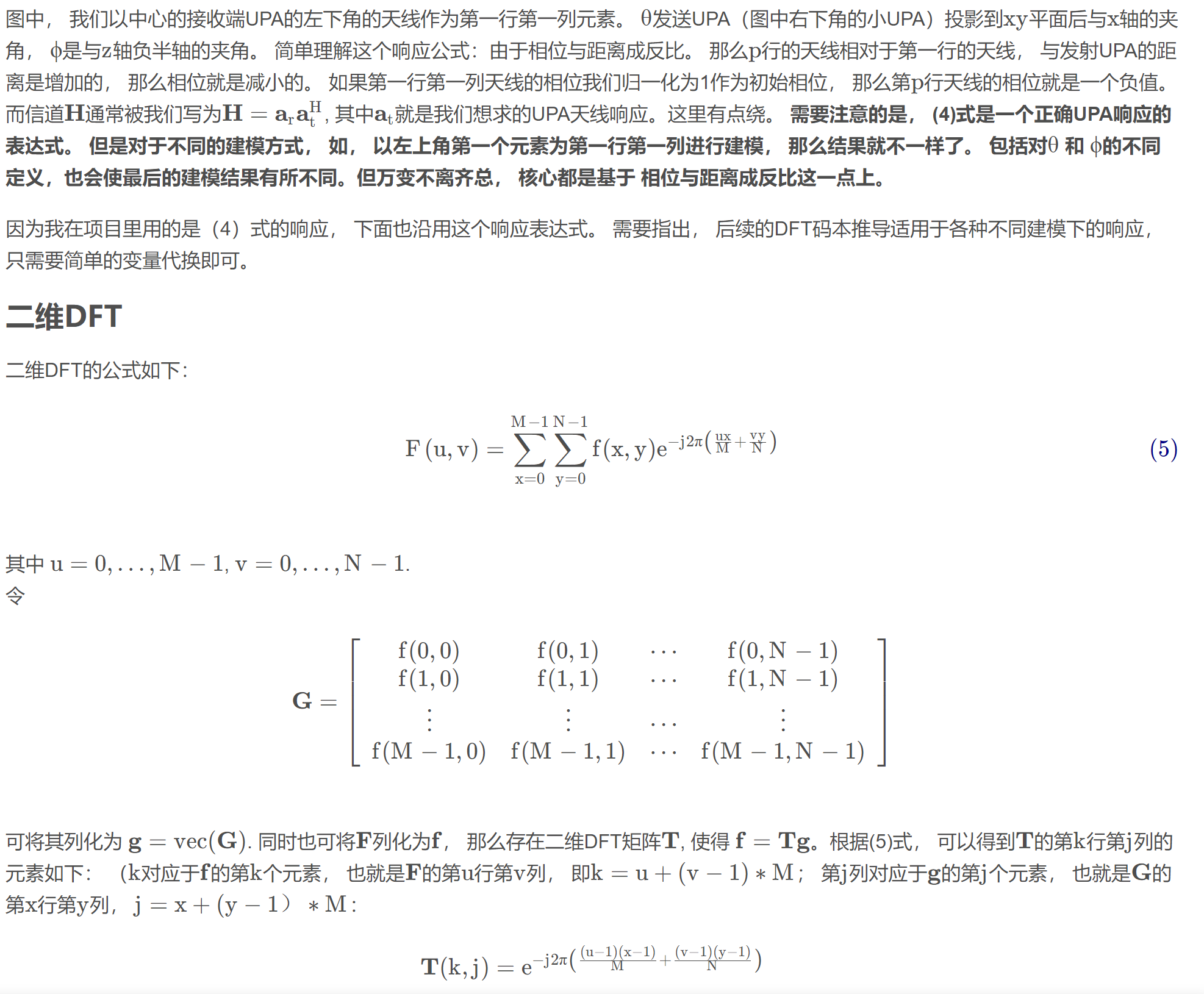

2. 在扩展到UPA的情况下，变为对应二维DFT变换，实际上这就是做kron积，或者也可以说是做向量化后进行拼接，此时入射角有两个，要确保$cos(\varphi )$和$sin(\varphi )cos(\theta )$为$\frac{N}{2}和\frac{M}{2}$的等差数列，即可以组成码本

二.NR的Type I单天线阵面码本设计

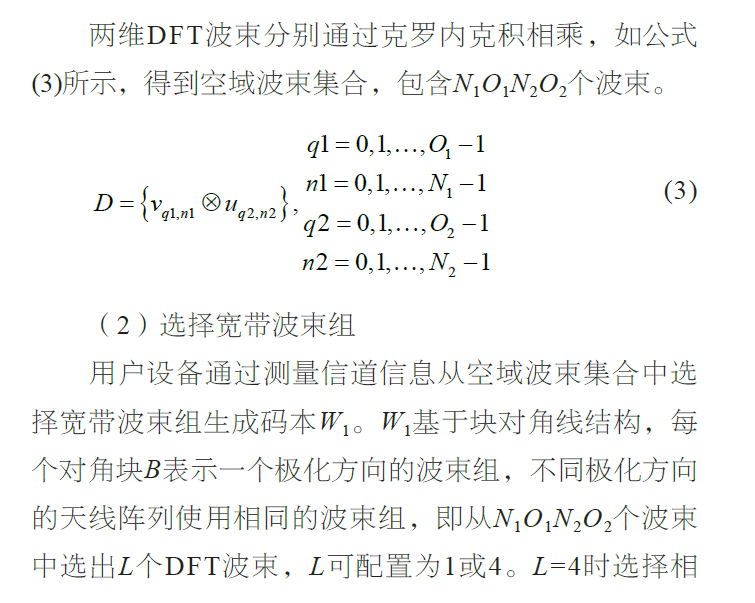

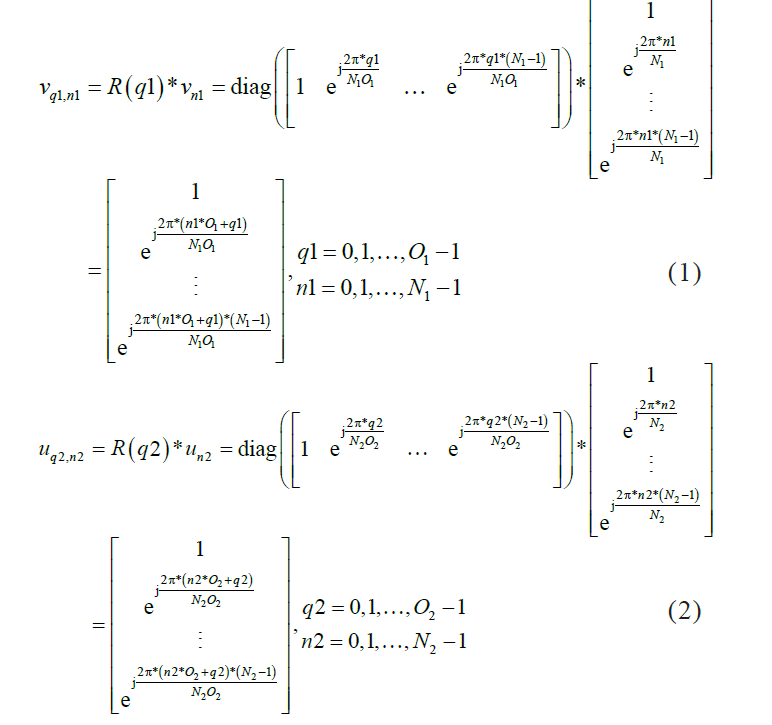

NR的Type I单天线阵面码本是一个典型的UPA二维DFT码本，由两个DFT波束构成，但区别是NR还进行了过采样，也就是说角域上的分辨率变得更精细了，这个过采样是有一个旋转因子实现的，最后他是一个大小为$N_1{O}_1$的vec，每一个vec都是一个DFT波束，讲这两维DFT波束做kron，就得到了空域波束集合D，共有$N_1{O}_1{N}_2{O}_2$个DFT波束。

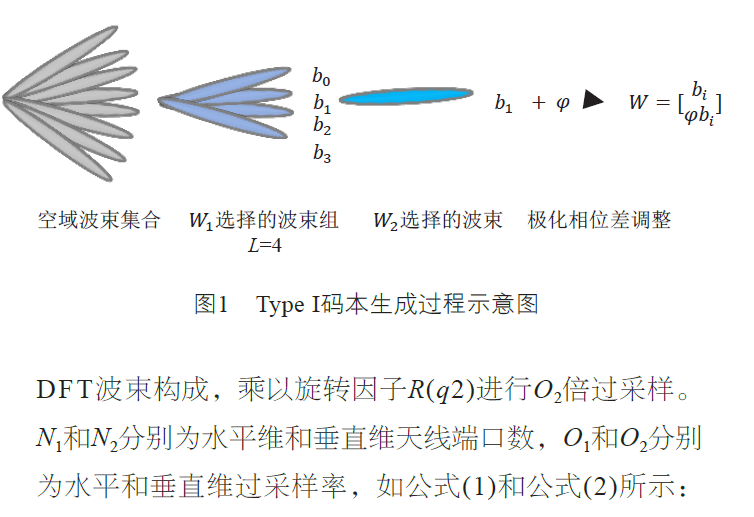

就如同使用显微镜先调粗准焦螺旋，再调细准焦螺旋一样，码本的选择也是先选择一个宽带波束组，再进行具体的选择和量化

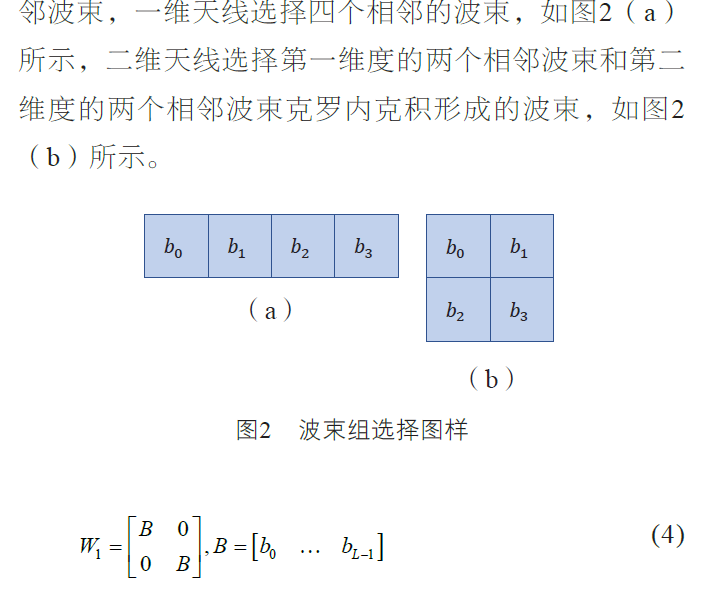

• 宽带波束选择通过选出L个波束，组成块对角来实现

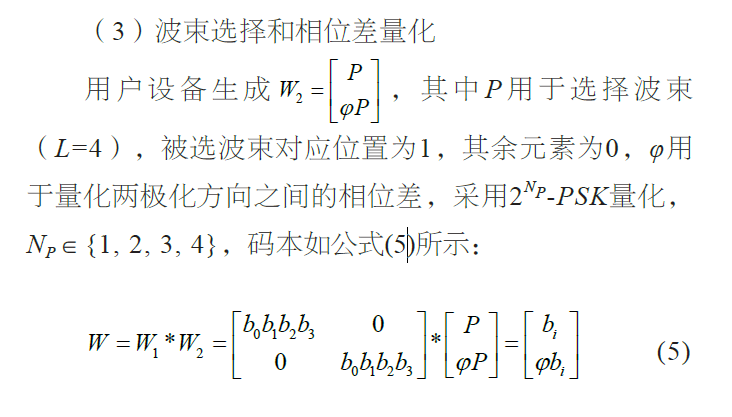

• 选择和量化通过一个长度为L的01数组来实现，并给其添加一个相位差

当然，以上说的这些在3GPP中是看不到，他们直接给出了码本的结果，下面我们来对应看看是不是码本和这是一致的

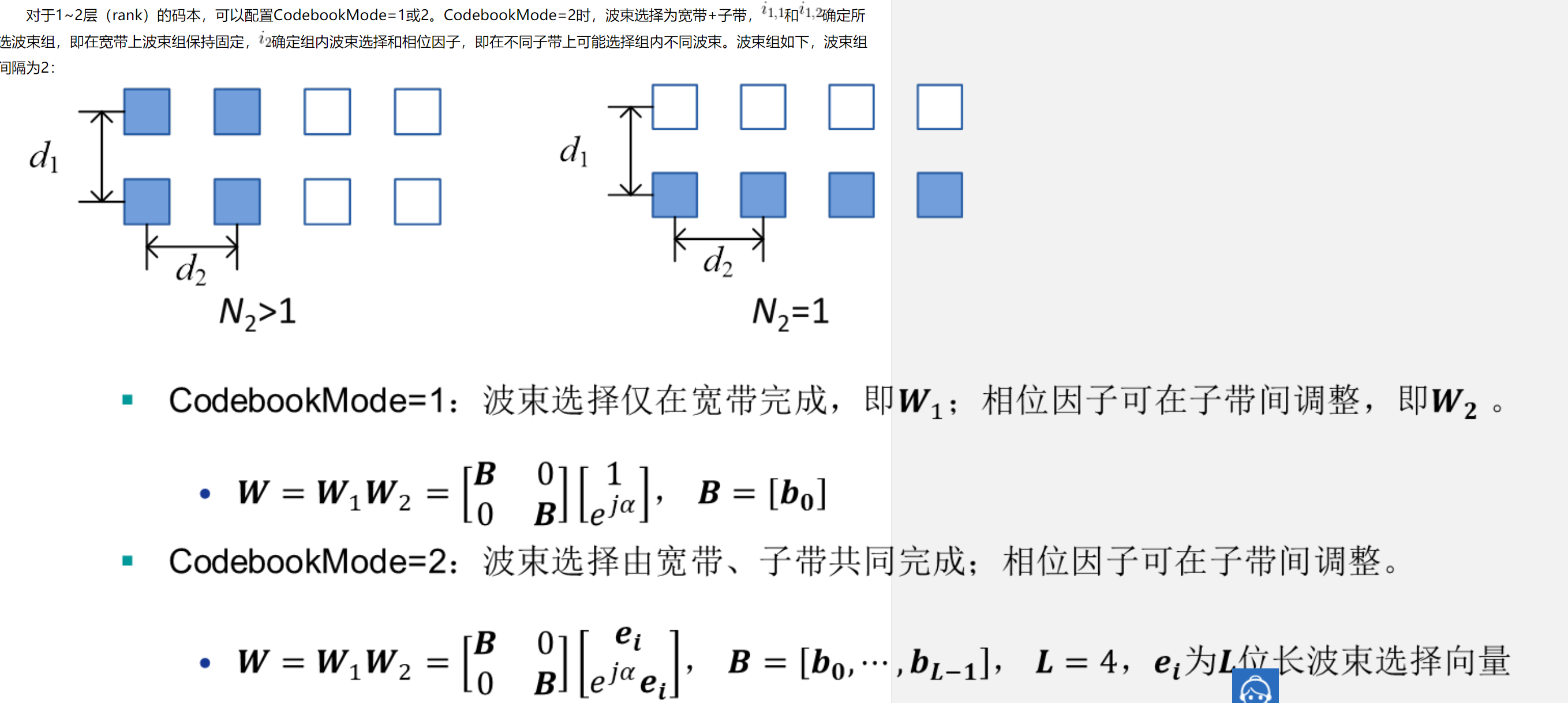

这里进行一个补充,当codebookmode=1的时候, L=1,当codebookmode=2的时候,L=4,其区别是L=1时在宽带就直接选择出了波束,而L=2时宽带只选出了一个候选波束组,具体的选择由窄带选择来完成https://www.weixiuzhan.cn/news/show-32795.html

三.3GPP中的Type I单天线阵列码本

本段的内容来自TS38.214-f10，注意预编码矩阵的大小永远是（NTx，NLayers）

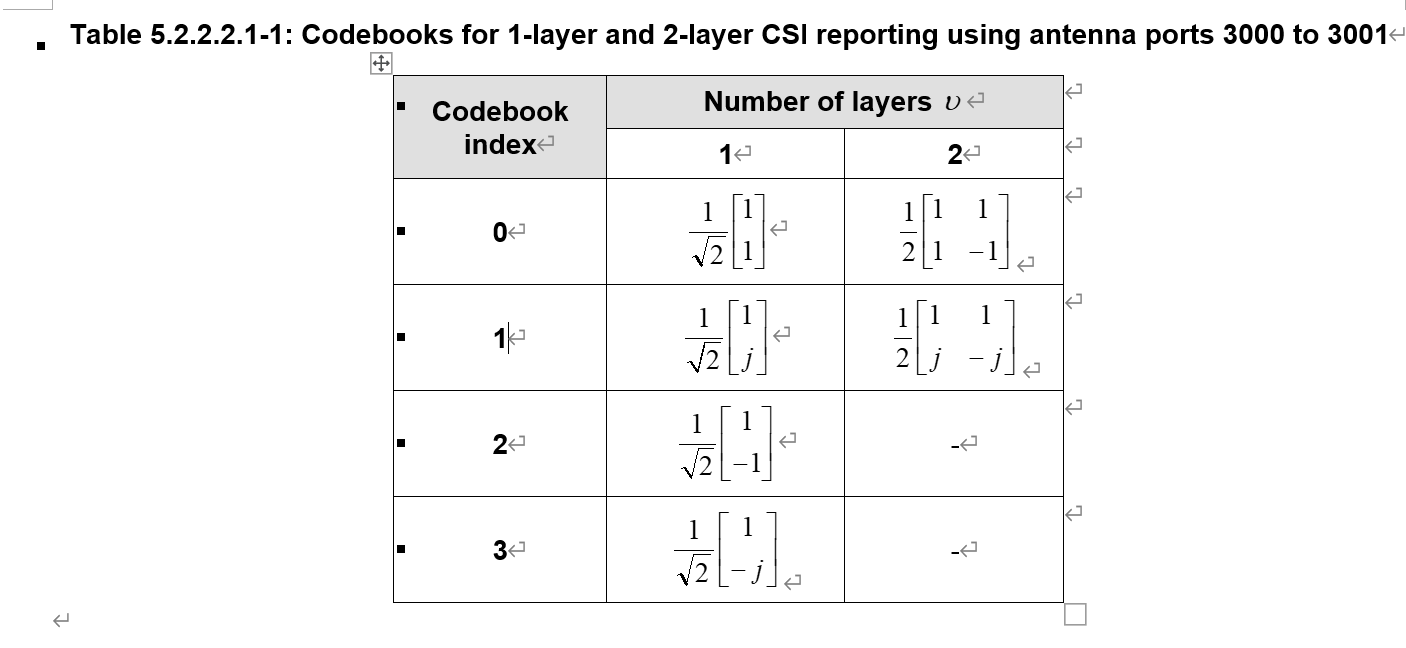

1.两天线

两天线和LTE是类似的，非常简洁的一个码本

2. 4,8,12,16,24,32天线

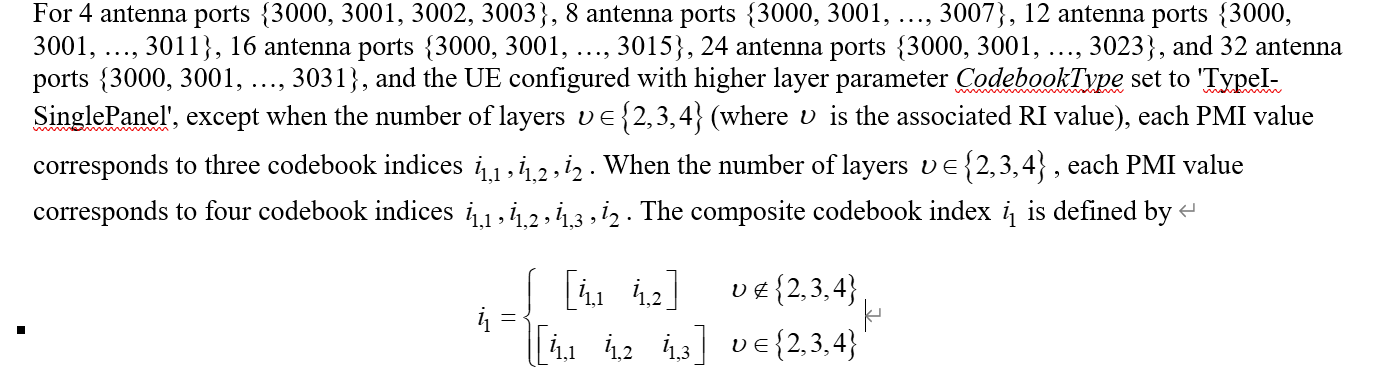

此种情况下比较复杂，码本由两个参数$i_1,i_2$决定, 且$i_1$包含多个参数,参数的数量由层数来决定

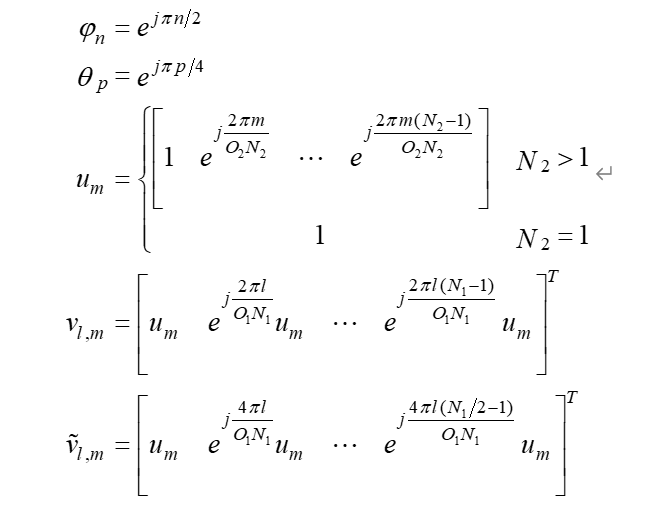

此外,码本定义了一些变量

可以看到,v即上面提到的二维DFT波束的kron积,其中m对应$n_2{O}_2+q_2$的取值,l对应$n_1{O}_1+q_1$的取值,这就选出了一个波数组,同时$\varphi$和$\theta$对应着波束选择中的相移操作,而$\tilde{v}$是在某些层数和天线数的特例,那么具体的npml如何选择呢,这与刚才所说的$i_1,i_2$有关

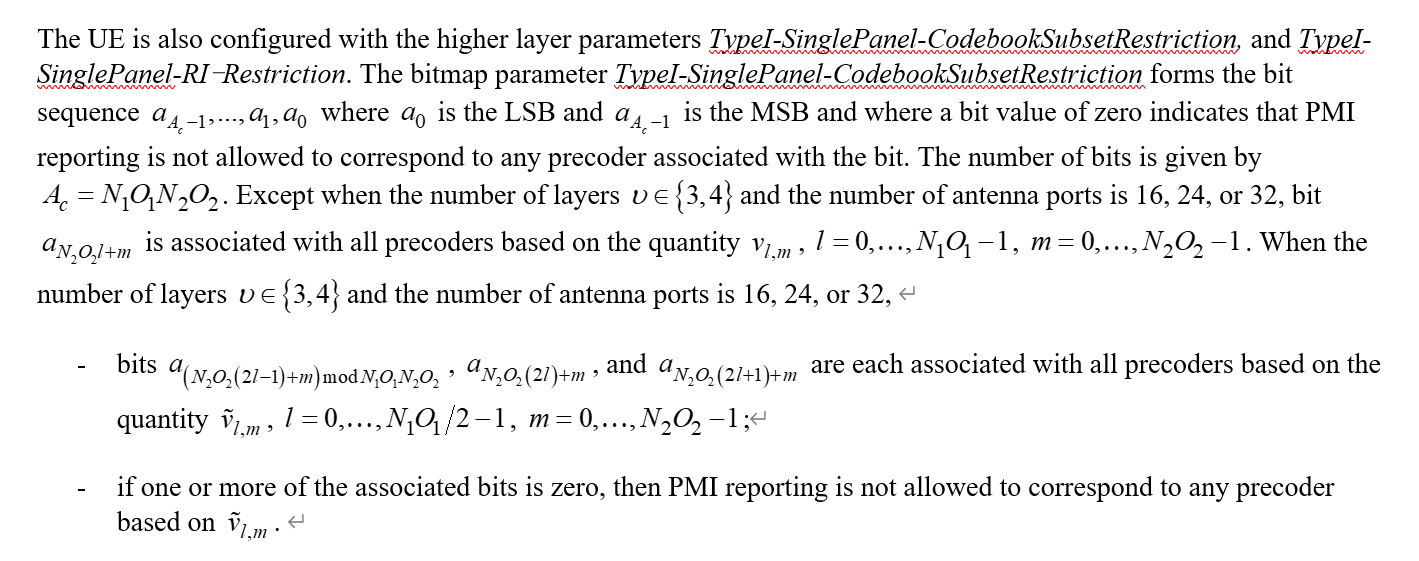

再补充一些,UE会被配置一个大小为$N_1{N}_2{O}_1{O}_2$的bit数列,其中0位表示对应的lm的DFT波束不可以使用

接来下我们来看$i_1,i_2$还有天线数是如何配置码本的

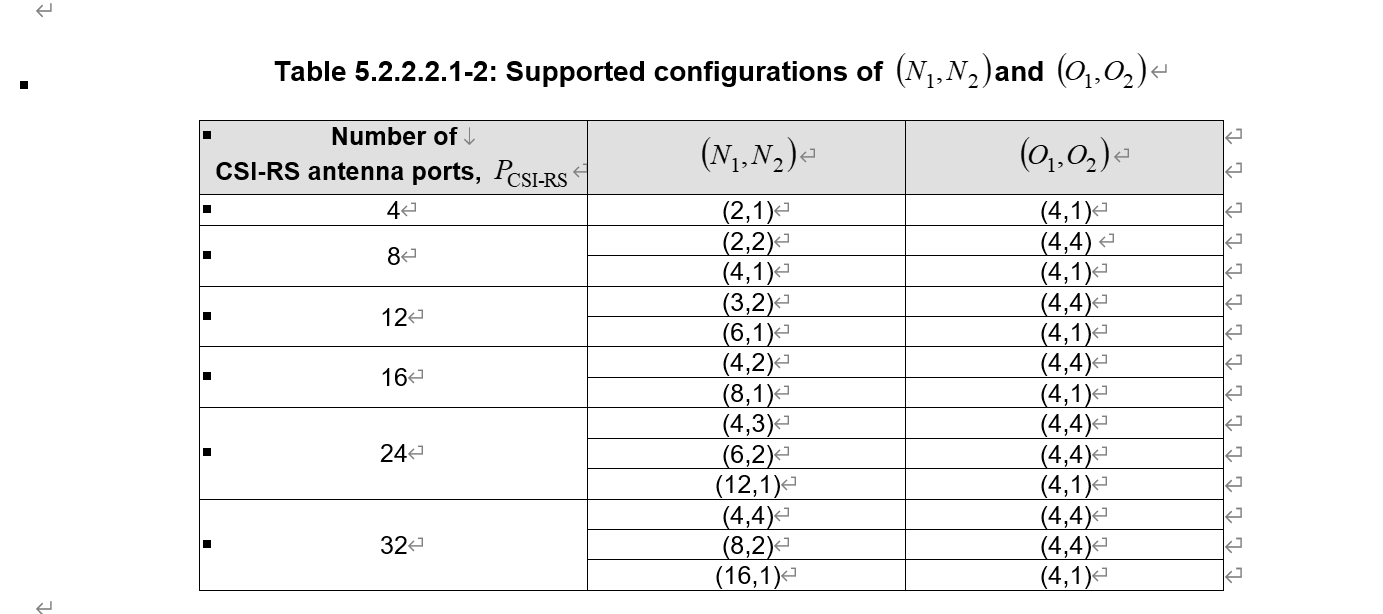

1.根据天线阵列大小和形状配置过采样倍数,也就是根据$N_1{N}_2$选择$O_1{O}_2$

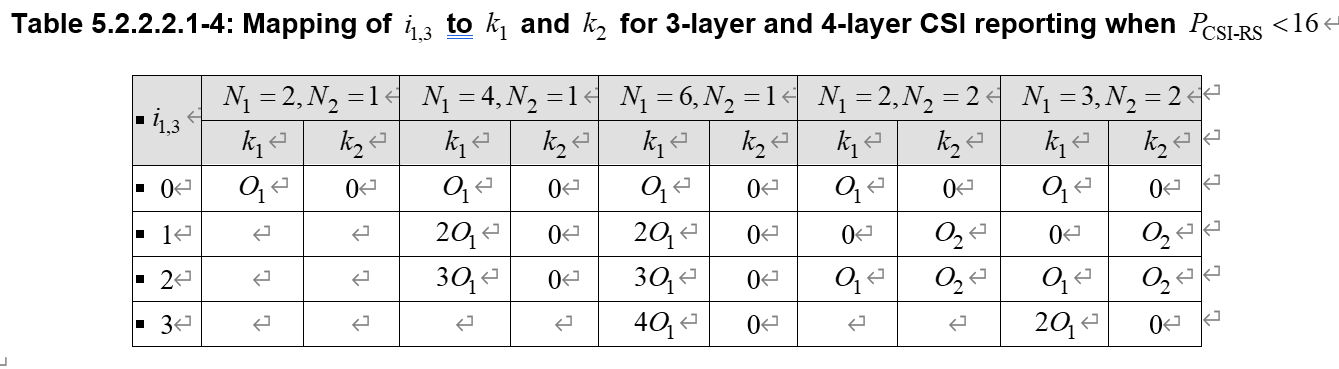

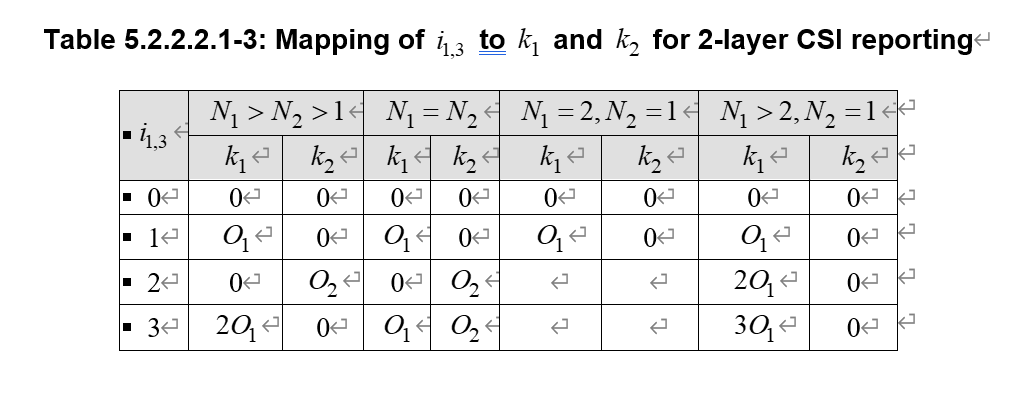

2.根据$i_1中的i_{1,3}$配置两个参数$k_1$和$k_2$,这个参数是234层专属的,但这个配置2层和3-4层是不同的,

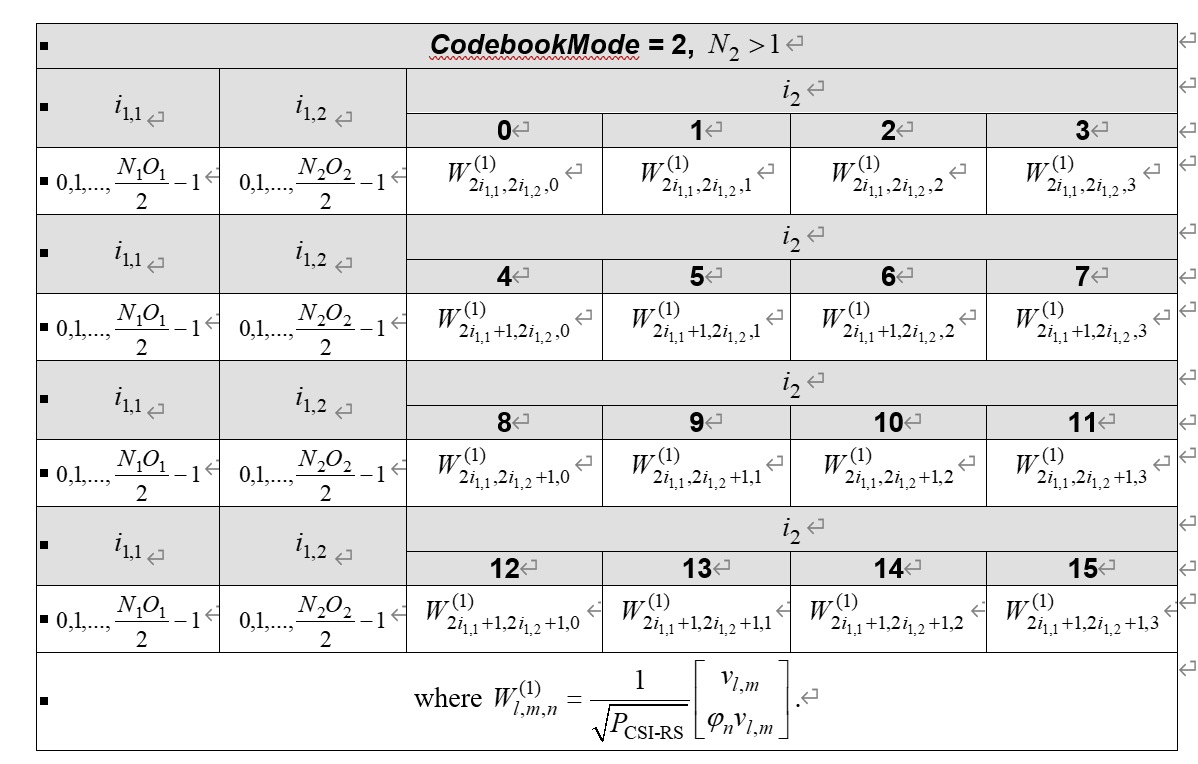

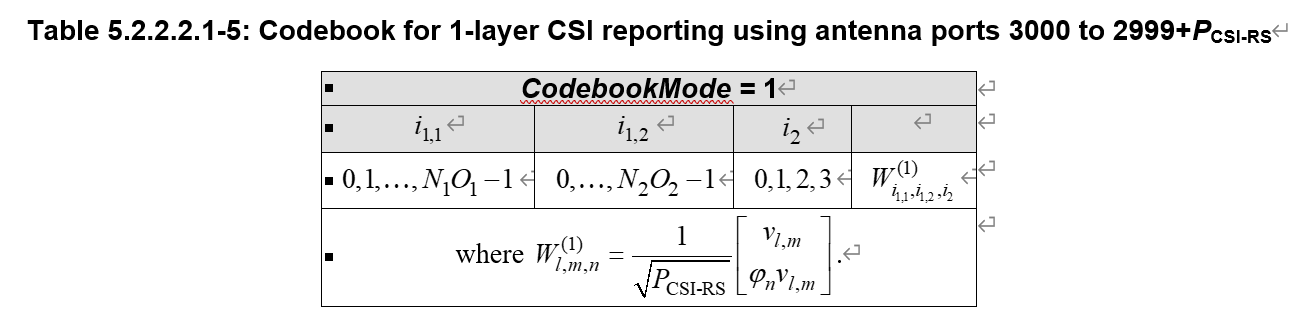

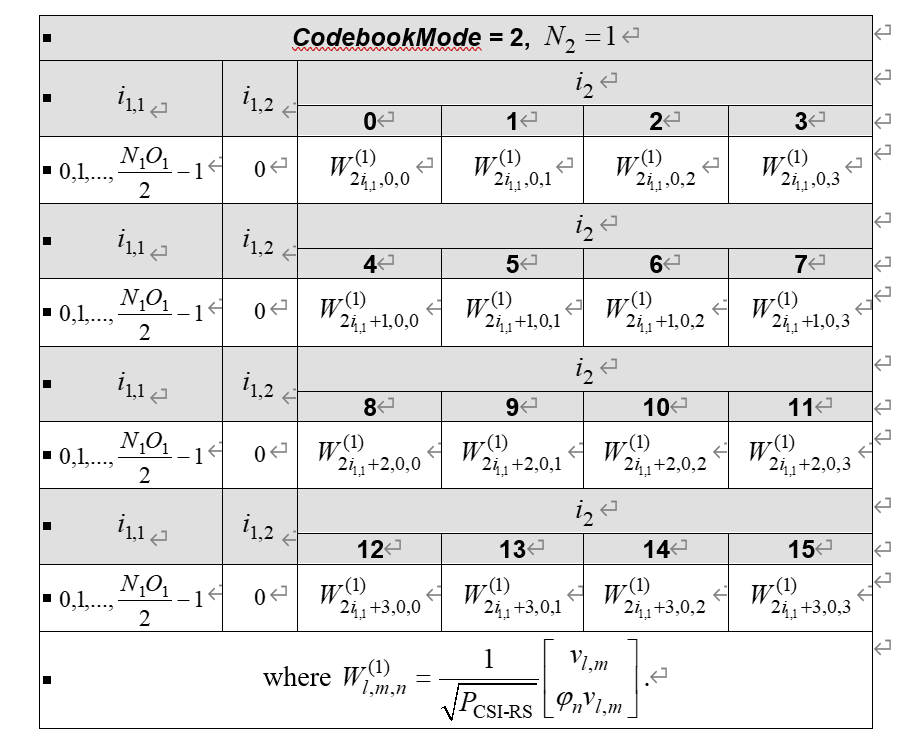

3.1 Layer情况下的码本

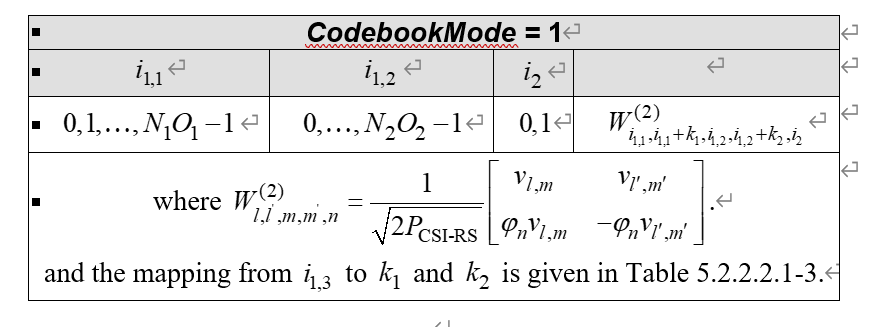

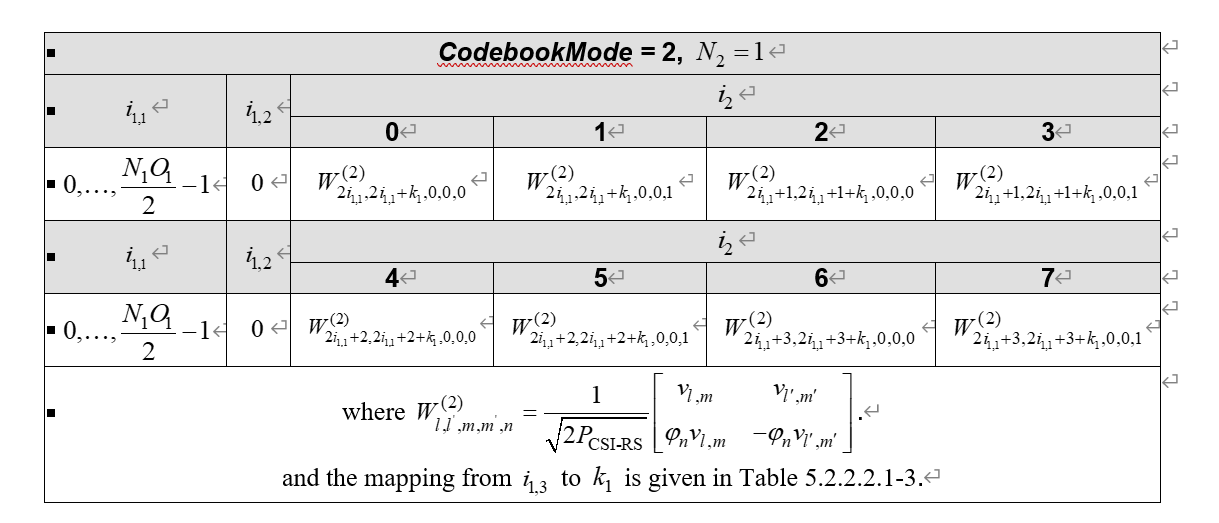

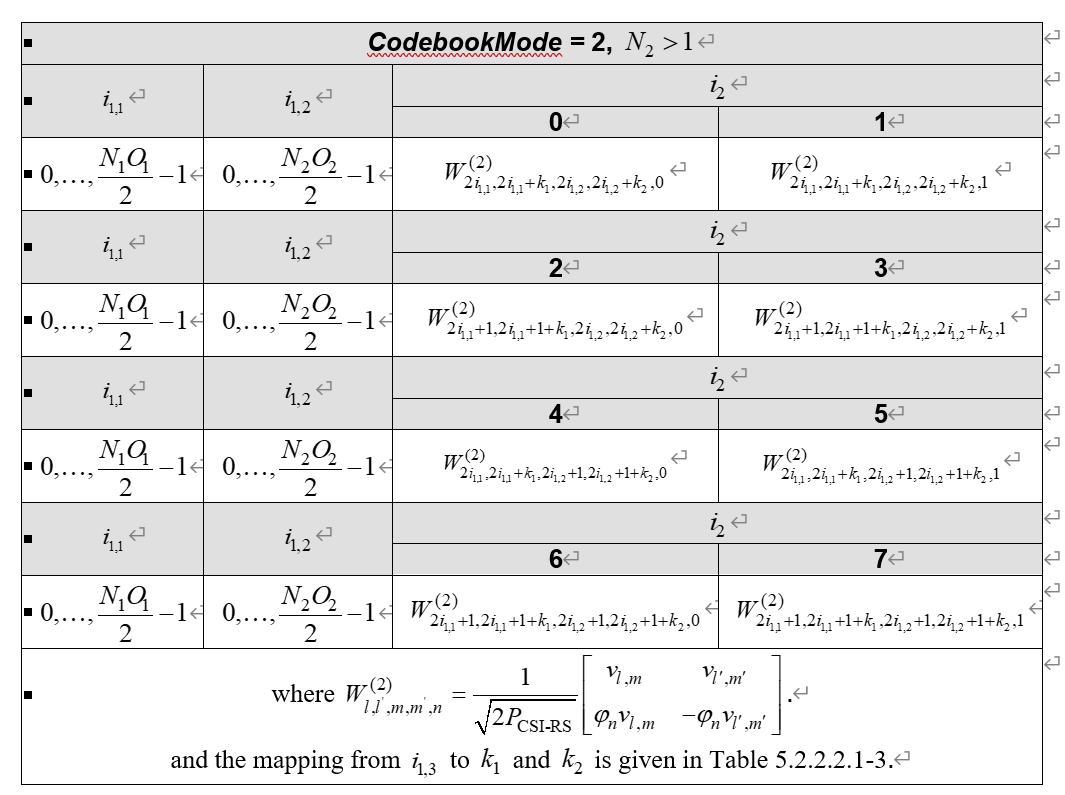

4. 2 layers

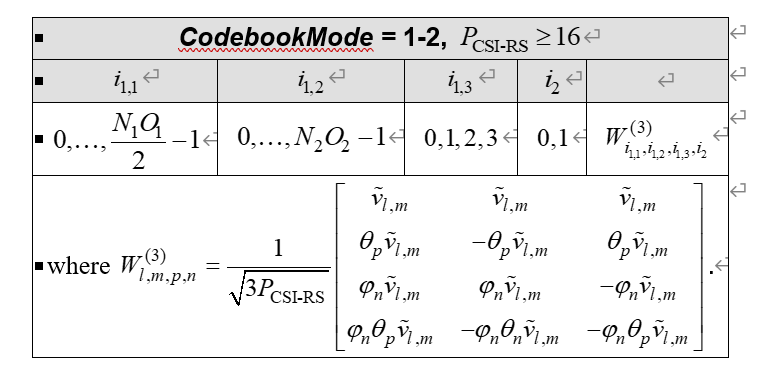

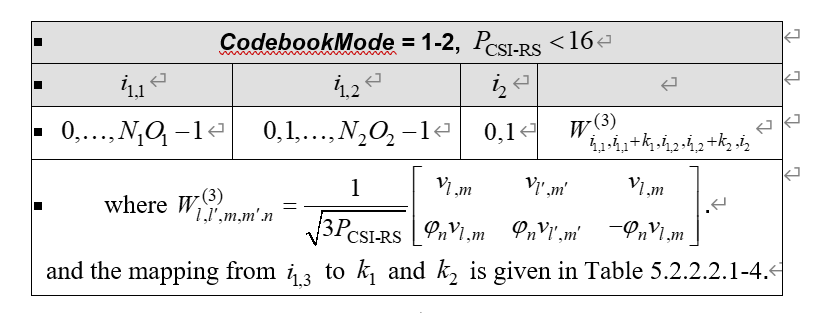

5. 3-layer

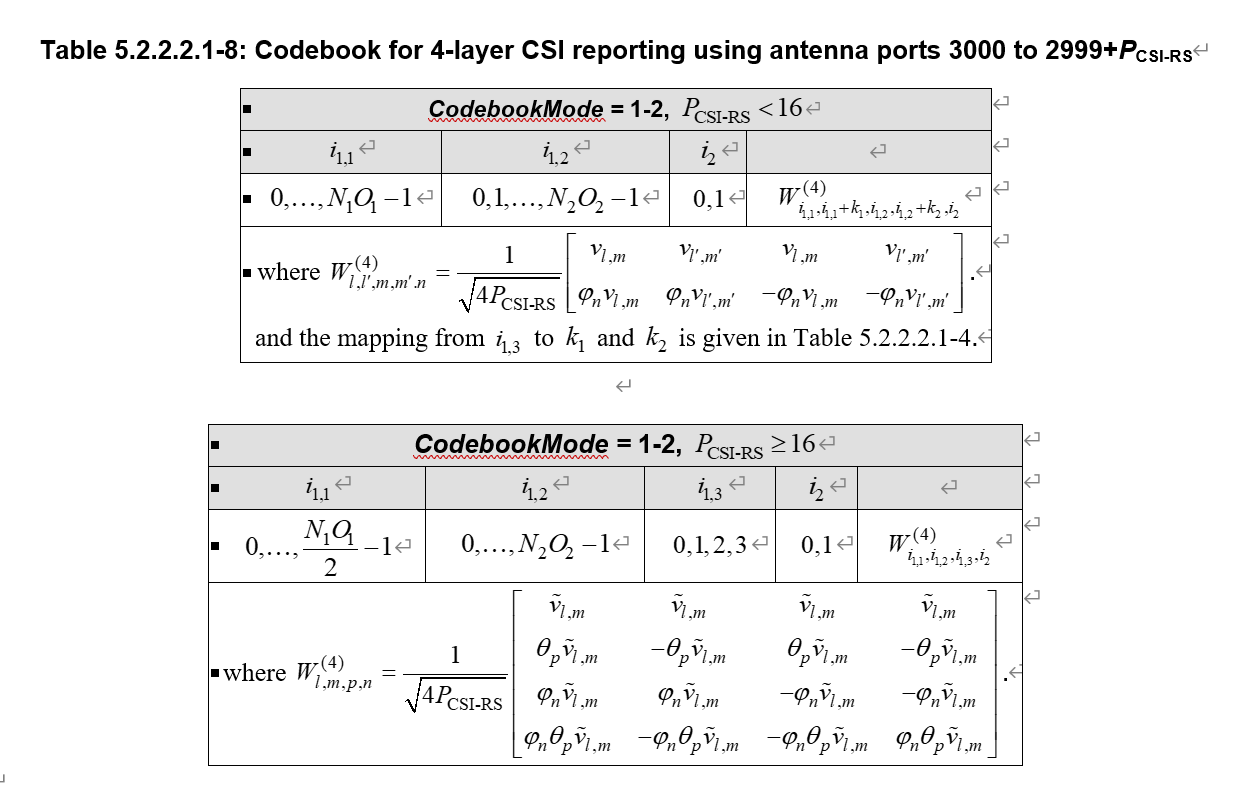

6.4-layer

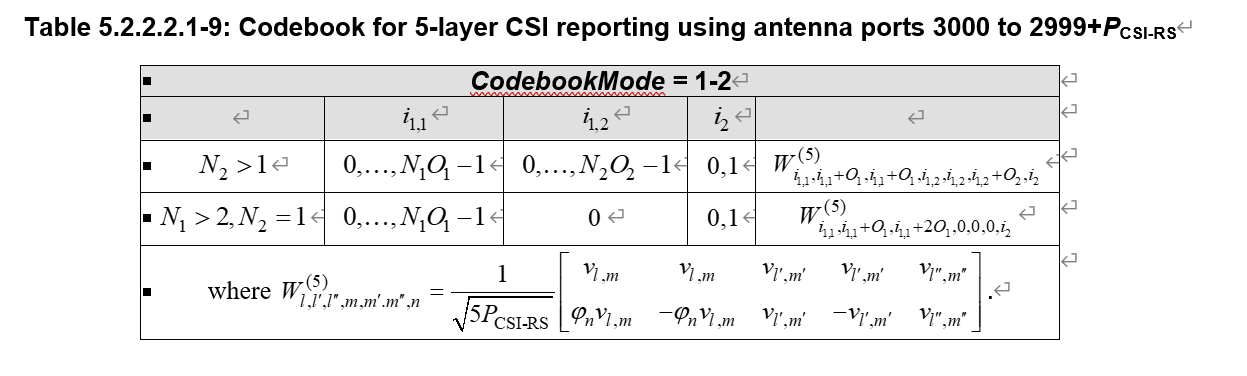

6.5-layer

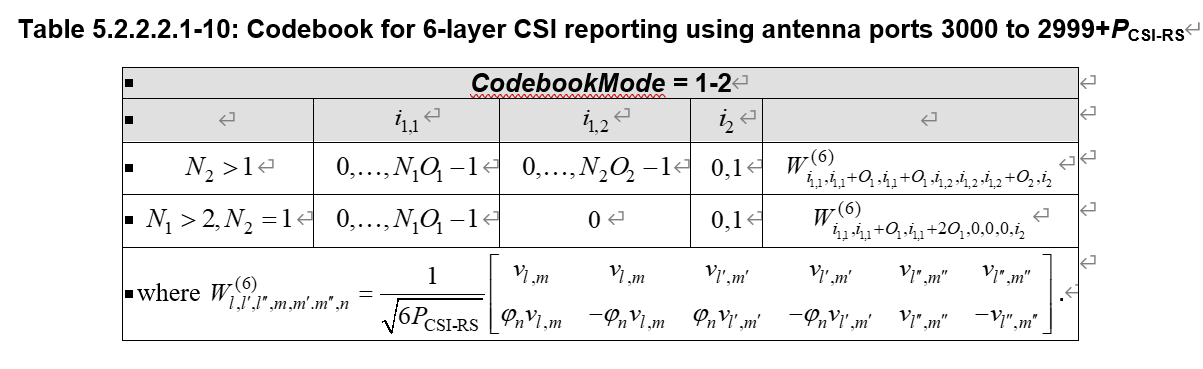

7.6-layer

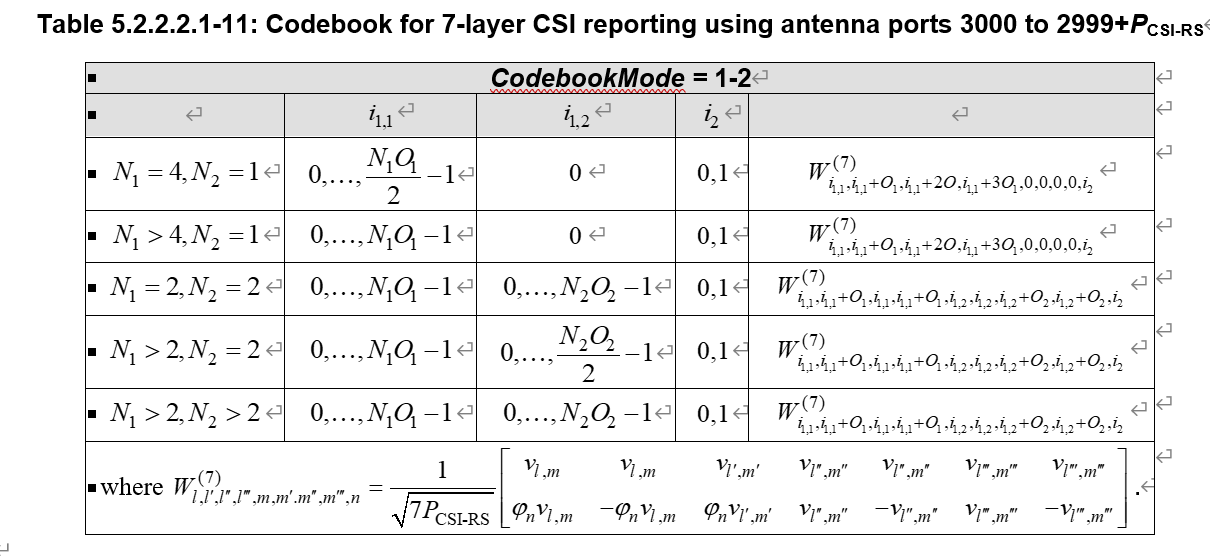

8.7-layer

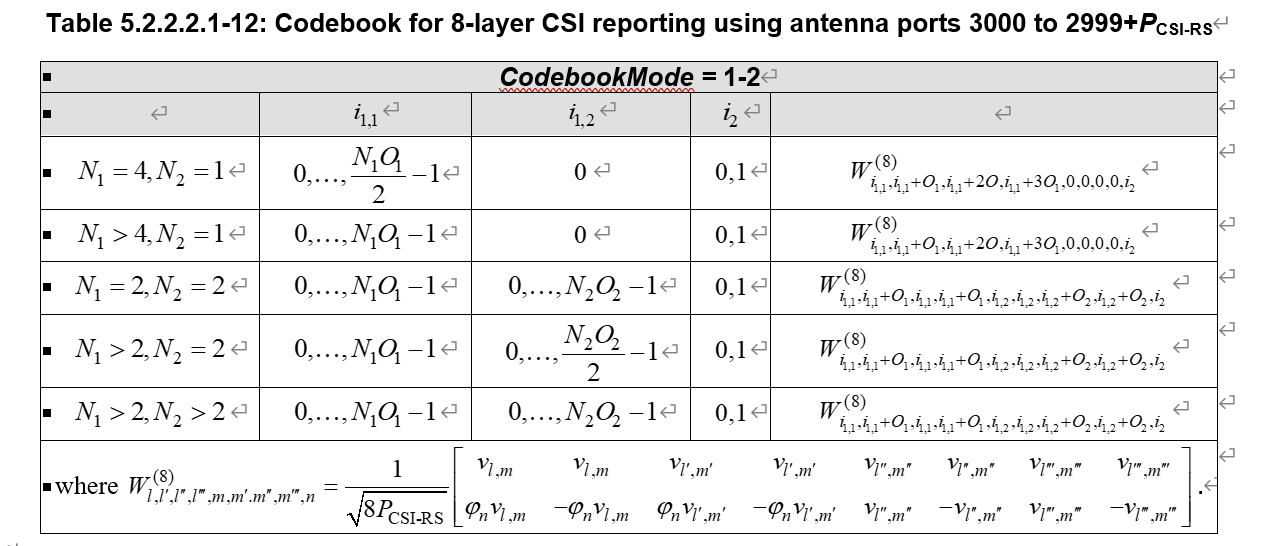

9.8-layer

3.总结

1. 具体使用哪一个码本,是由层数决定的,这也是一个链路自适应量RI,所以说RI和PMI是一起决定的,哪个precoding matrix的SINR最小,就选择他的层数来反馈

2. 当天线端口大于2的时候,码本由两个参数决定,$i_1和i_2$,其中$i_1$决定了波束编号,$i_2$决定了相位因子,层数为234时,$i_1$由三个参数组成,否则则是两个参数组成

3. codebookmode=1,直接使用$i_1$就锁定了具体波束,codebookmode=2,使用$i_1$就锁定了候选波束组,$i_2$再做具体选择

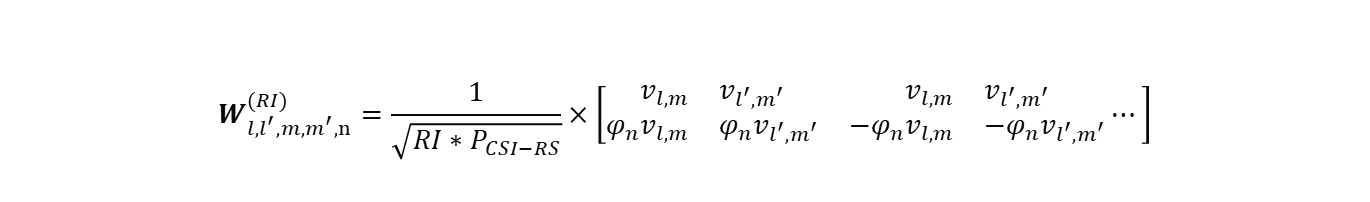

4. 码本的通用形式可以看作,其列数与层数相等,234层特殊,会引入

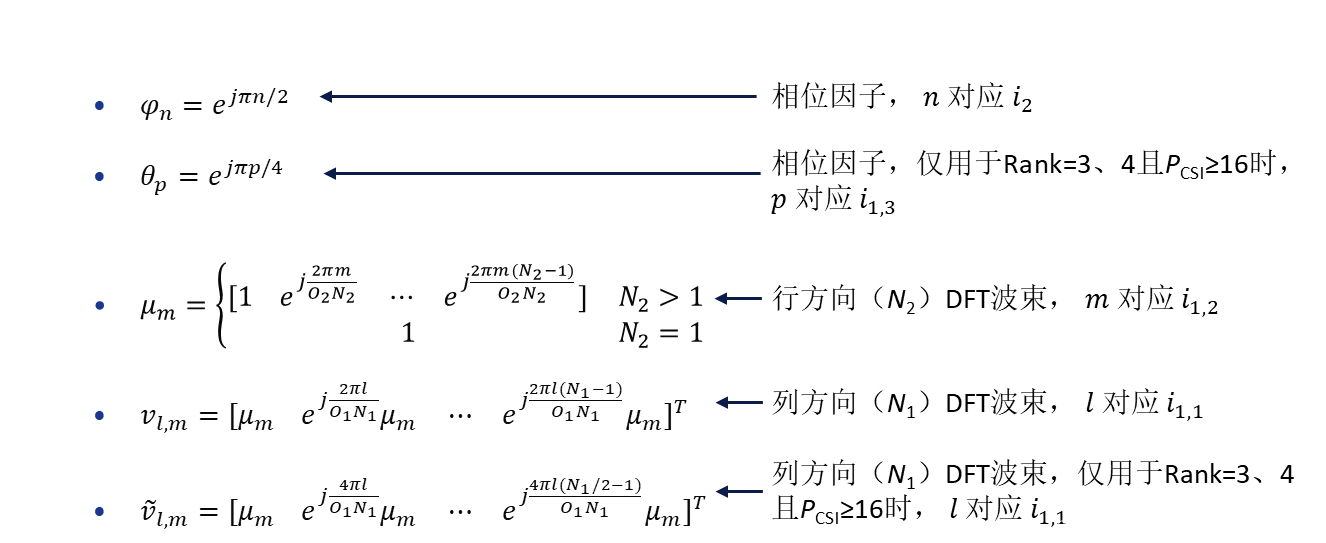

5. 每个参数的具体含义如图

$i_{1,1}$和$i_{1,2}$可以看作是DFT波束的角度,$i_{1,3}$是特例,$i_2$则对应的相位因子

6. 最后得到的码本,一个v的大小是(N1N2,1),也即(2N1N2, NLayer),这和Ntx是一致的,满足假设
7. PMI汇报$i_1,i_2$两个值作为码本选择,同时汇报RI选择码本种类

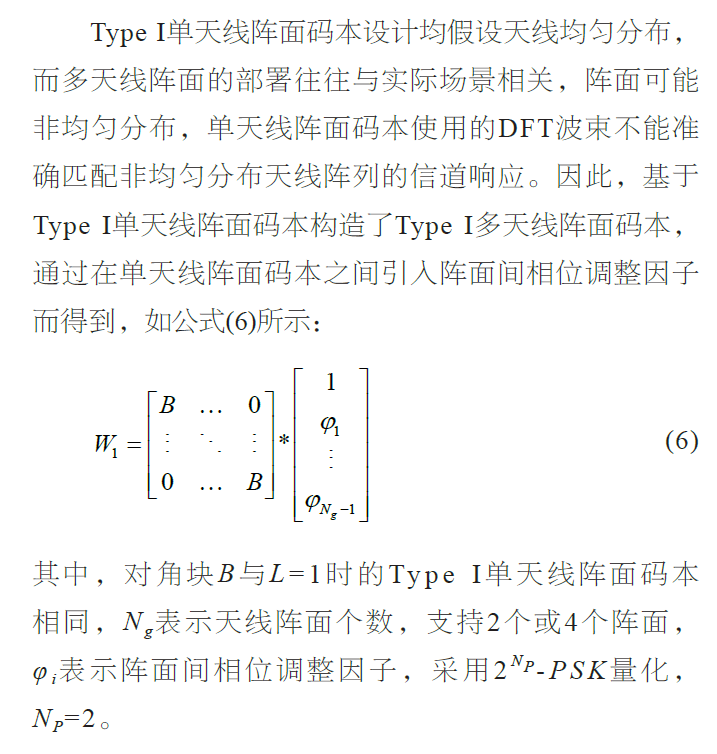

附加:Type I 多天线阵面码本

这是单天线阵面的简单延伸

只是调整了相位因子,不做过多描述,想详细了解可以去看3GPP的详细描述
