因果图-交通一卡通自动充值软件系统-实例分析

因果图法测试用例的设计步骤

（1）确定软件规格(需求)中的原因和结果

（2）确定原因和结果之间的逻辑关系

（3）确定因果图中的各个约束(constraints)

（4）画出因果图并转换为决策表

（5）根据决策表设计测试用例

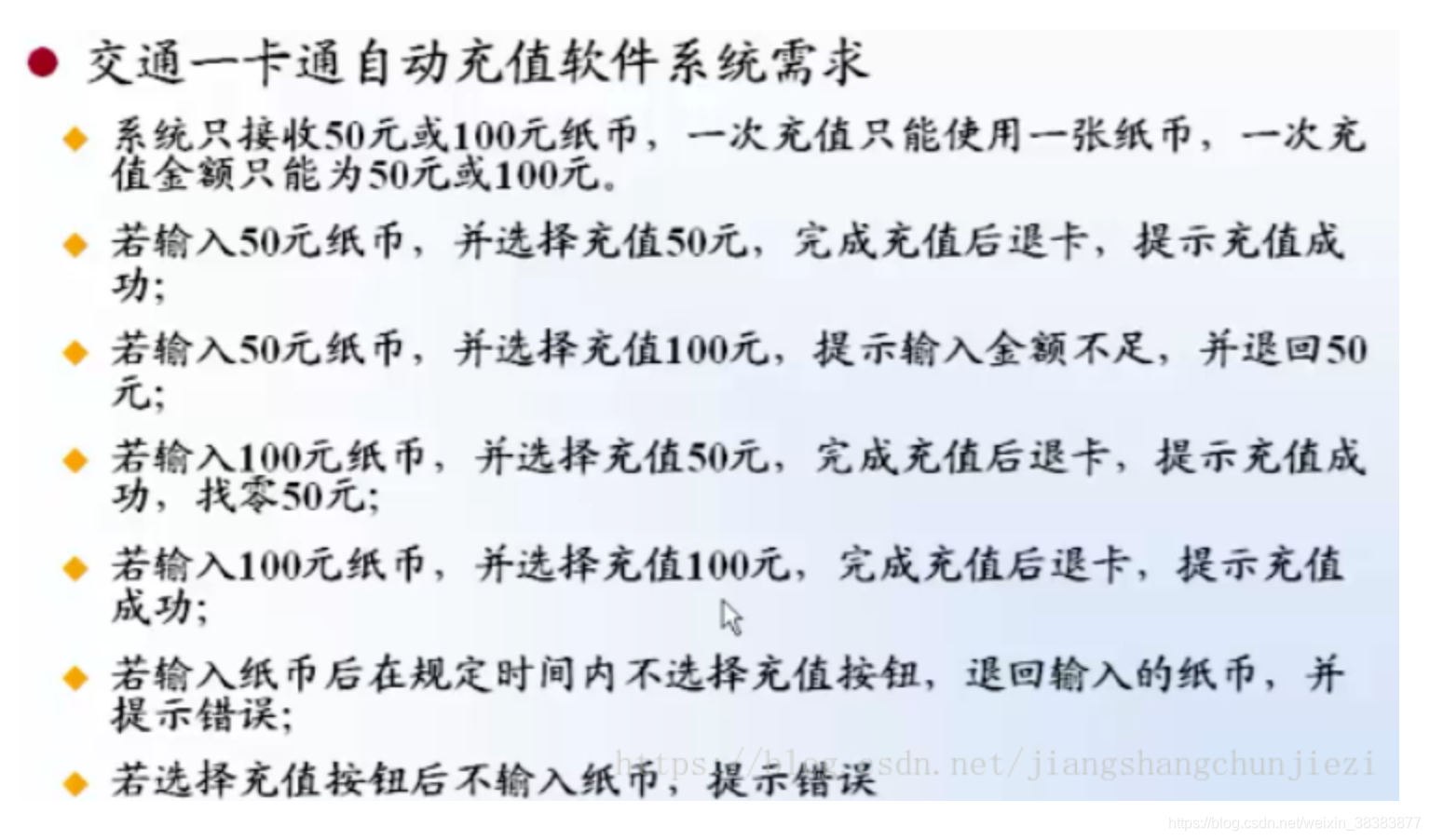

使用因果图分析程序

第一步：确定软件规格(需求)中的原因和结果

1、找出所有的原因（输入），并编号
（1）投币50元
（2）投币100元
（3）充值50元
（4）充值100元
2、找出所有的结果（输出），并编号
A:充值成功并退卡
B:提示充值成功
C:找零
D：提示错误

第二步：确

入、输出的制约关系

输入的限制关系和组合关系：

（1）限制关系（哪些输入不能组合）
①输入（1）和（2）不能组合【互斥】
②输入（3）和（4）不能组合【互斥】
（2）能组合（决定测试用例数量）
①输入（1）和（3）组合
②输入（1）和（4）组合
③输入（2）和（3）组合
④输入（2）和（4）组合
⑤输入（1）单独
⑥输入（2）单独
⑦输入（3）单独
⑧输入（4）单独
先把输入的限制关系画出因果图

输出的限制关系和组合关系：

（1）限制关系
①输出A和D不能（互斥）
②输出B和D不能（互斥）
画出限制关系因果图
（2）组合关系
①输出A和B必须组合
②输出A、B、C组合
③输出C和D组合【用户不想充值了情况】
④输出D单独

第三步：确定因果图中的各个约束(constraints)，画出因果图

找到输入组合和输出组合的对应关系：

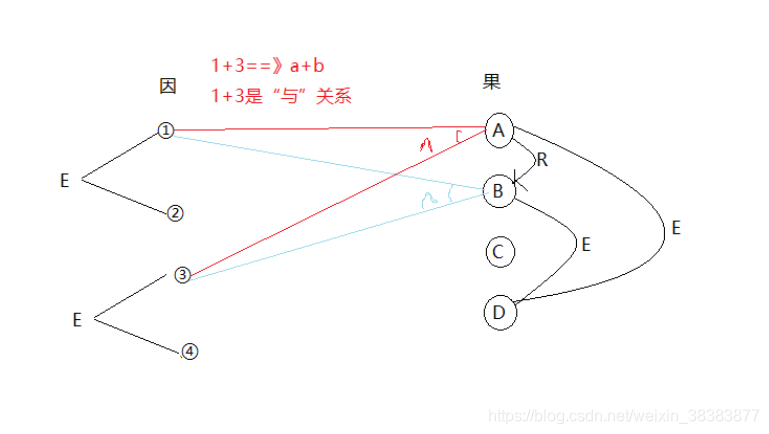

情况1：
输入（1）和（3）组合
会产生：
输出A和B的组合

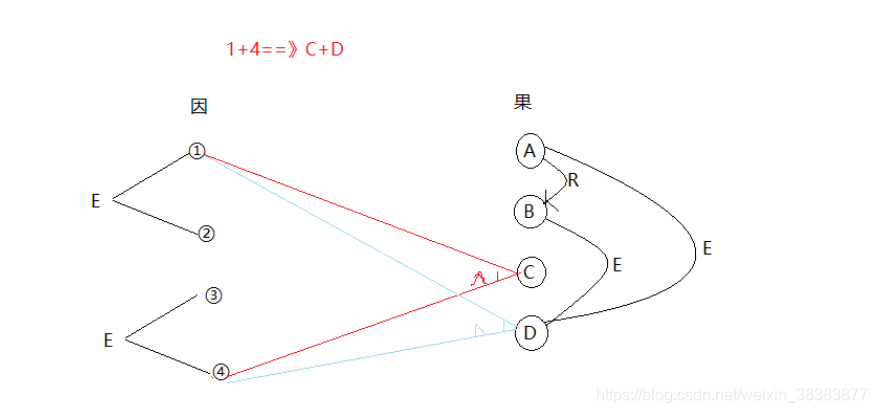

情况2：
输入（1）和（4）组合
会产生：
输出C和D组合

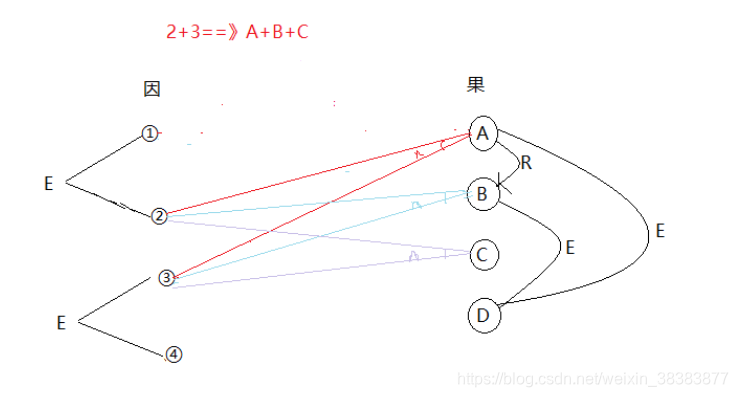

 情况3：
输入（2）和（3）组合
会产生：
输出A、B、C组合

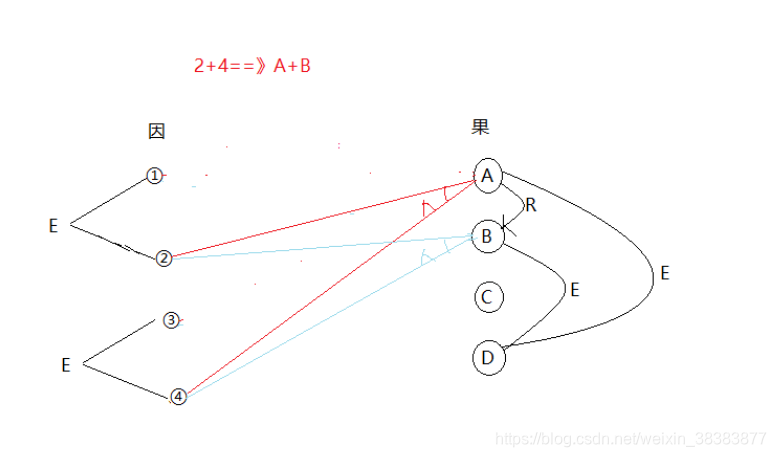

 情况4：
输入（2）和（4）组合
会产生：
输出A和B的组合

情况5：
输入（1）单独
会产生：
输出C和D组合

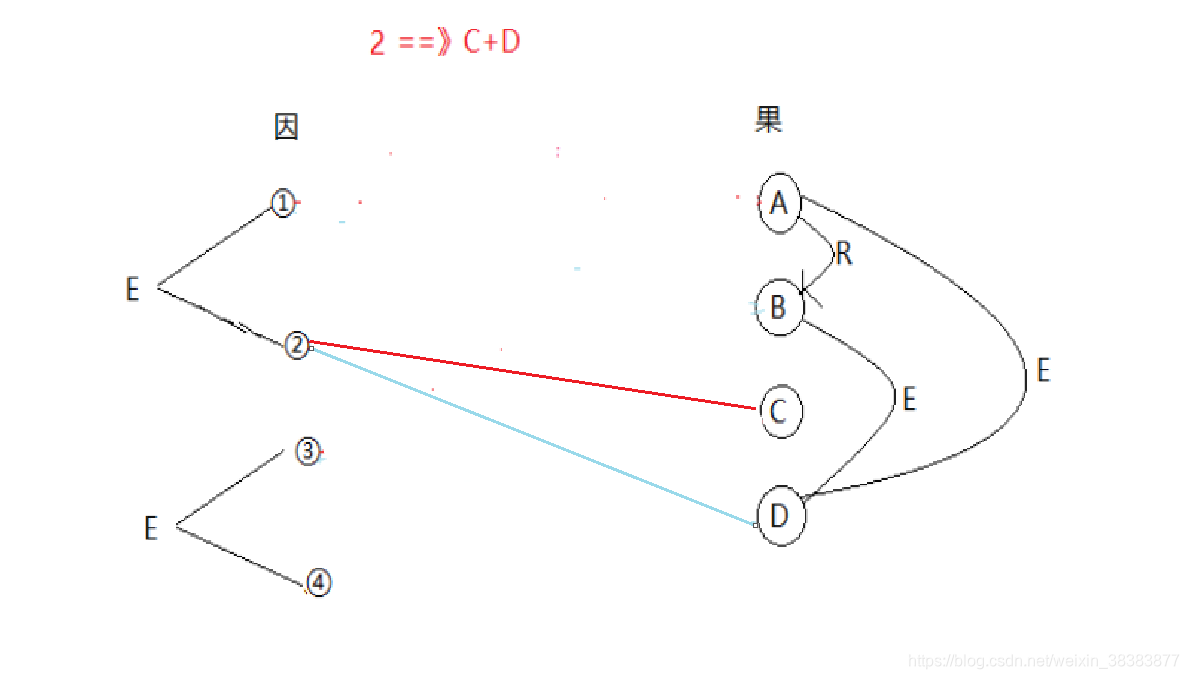

情况6：
输入（2）单独
会产生：
输出C和D组合

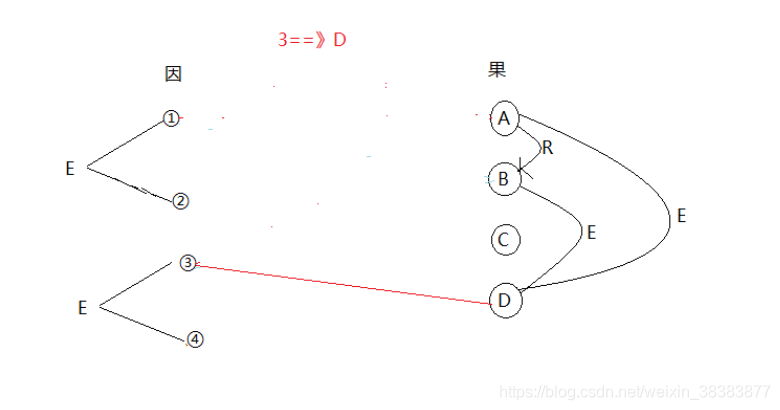

情况7：
输入（3）单独
会产生：
输出D单独

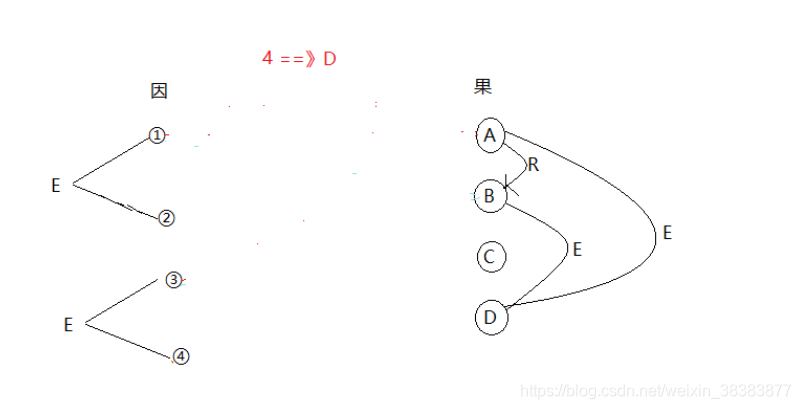

情况8：
输入（4）单独
会产生：
输出D单独

 第四步：将因果图转换为决策表

 第五步：根据决策表设计测试用例

编号	用例说明	预期结果
1	投币50元 选择充值50元	正确充值50元，充值成功后退卡
2	投币50元 选择充值100元	系统提示错误，并退回50元
3	投币100元 选择充值50元	正确充值50元，提示充值成功后退卡，并找零50元
4	投币100元 选择充值100元	正确充值100元，提示充值成功后退卡
5	投币50元	系统提示错误，并退回50元
6	投币100元	系统提示错误，并退回100元
7	充值50元	系统提示错误
8	充值100元	系统提示错误
