HoudiniVex笔记_P21_Half-Edge半边基础

原视频：https://www.youtube.com/playlist?list=PLzRzqTjuGIDhiXsP0hN3qBxAZ6lkVfGDI
Bili：Houdini最强VEX算法教程 - VEX for Algorithmic Design_哔哩哔哩_bilibili

Houdini版本：19.5

直接看这篇吧，非常详细易懂：

知乎@刘云鹏houdini half edge 01

（上面这篇文章，有个函数似乎注释有误，看看有没眼尖的找出来~）
下面仅是对视频案例的一些代码的解释及补充

1、Exercise—对偶网格

根据输入的点序号，按顺序遍历这个点所在的所有面。获取这些面的中心点，最后中心点与中心相连，形成一个多边形。

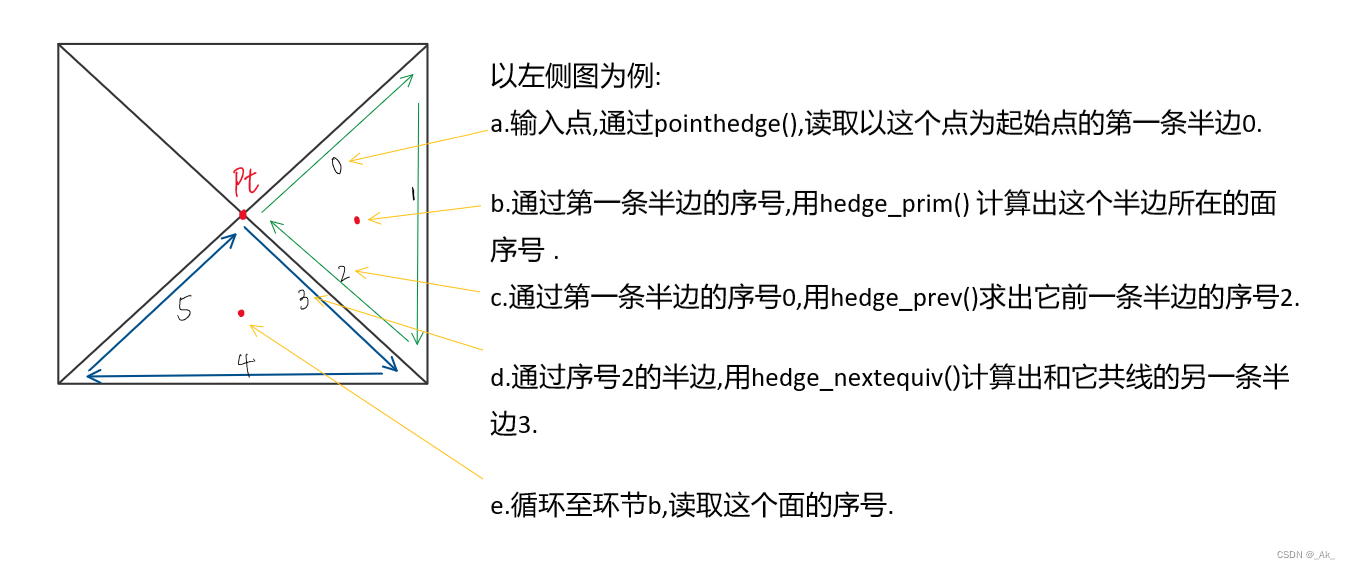

原理大概是这样子啦：图片来自知乎@刘鹏云，

eg.①先上结果：

 ②节点连接如下，

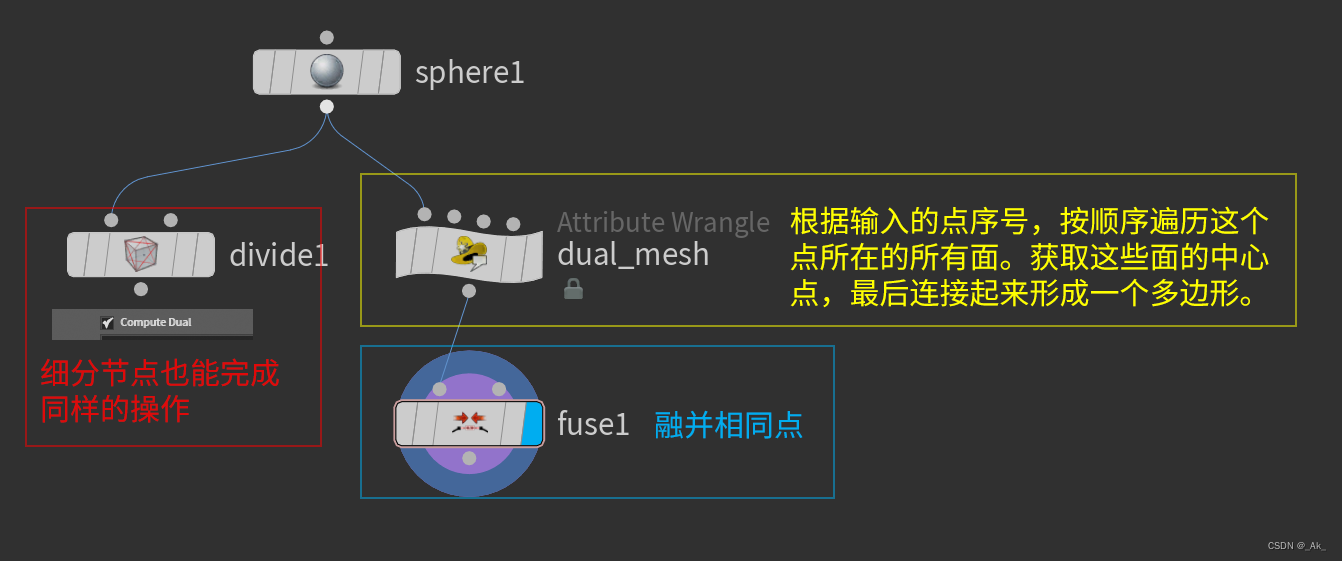

③类型为Points的dual_mesh代码为，

int hedge = pointhedge(0, @ptnum);      //返回以该点为起点的边序号，有多条边则返回最小边的序号

int ncount = neighbourcount(0, @ptnum); //当前点的相邻点数量
int poly = addprim(0, 'poly');          //创建一个空的几何体
for(int i=0; i<ncount; i++){            //对这些相邻点进行操作
    int prim = hedge_prim(0, hedge);    //输入半边序号，返回边所在的面序号
    vector pos = prim(0, 'P', prim);    //所在面的中心点
    int npt = addpoint(0, pos);         //在这个中心点位置创建点
    addvertex(0, poly, npt);            //增加顶点，将顶点添加到几何体中的基元

    hedge = hedge_prev(0, hedge);       //返回上一条边的序号
    hedge = hedge_nextequiv(0, hedge);  //返回共线的另一个半边序号,如果不共线,那就返回原值.
}

int prims[] = pointprims(0, @ptnum);
foreach(int pr; prims){ //顺序把数组prims的值给pr，执行下面代码
    removeprim(0, pr, 1);
}

removepoint(0, @ptnum);

④拓展：

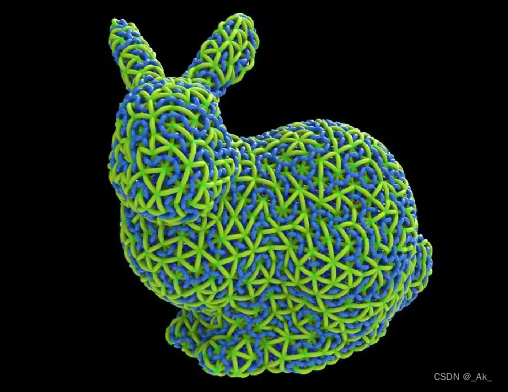

根据dual_mesh原理，还可以做些穿插的东西，比如下面图片这种东西，
传送连接在这：Houdini学习笔记026_互穿插网格（Dual Mesh），

2、Exercise—网格细分

大概是与上面相反，这次大概是面中心点位置与面的顶点位置相连（最终结果看上去是这回事，但是连接方式略微不同）。

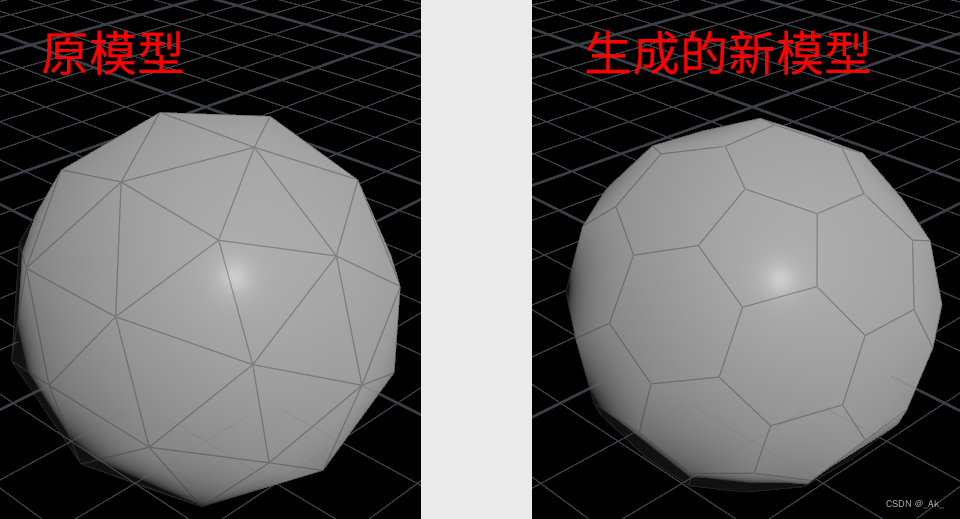

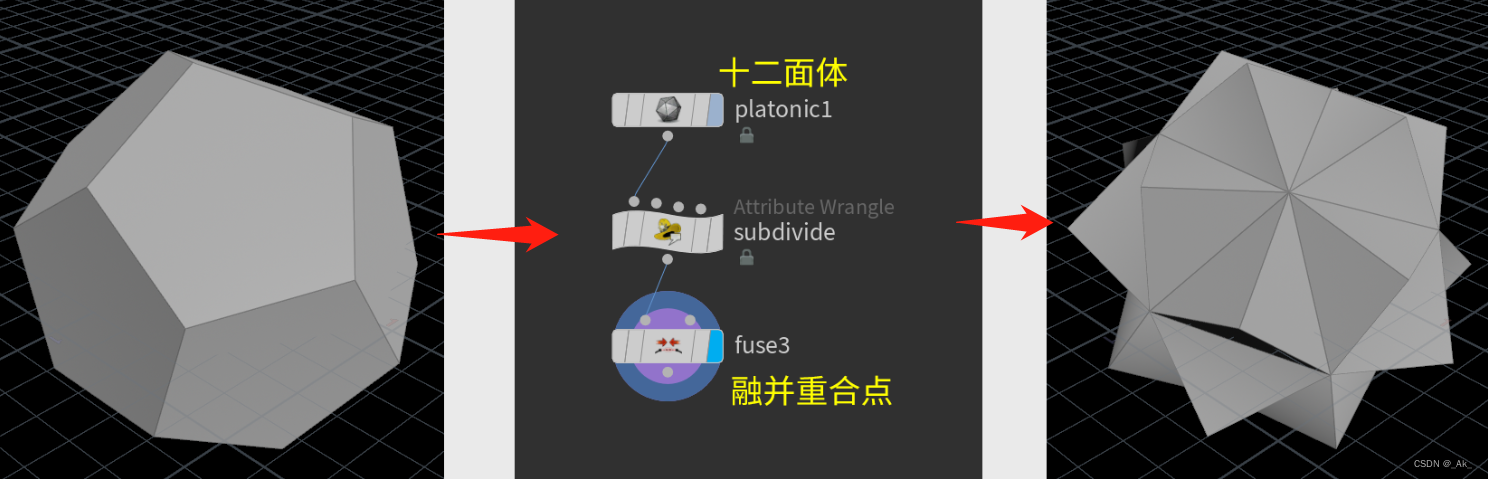

eg.①先上结果，

 ②类型为Primitives的subdivide节点代码为，

//面中心点与面的顶点相连，使用半边等函数去遍历取顶点，然后连接中心点

int hedge = primhedge(0, @primnum);     //返回该面包含的(最小)边序号
int start = hedge;                      //用作后面循环结束的条件，边是否已经遍历了一遍

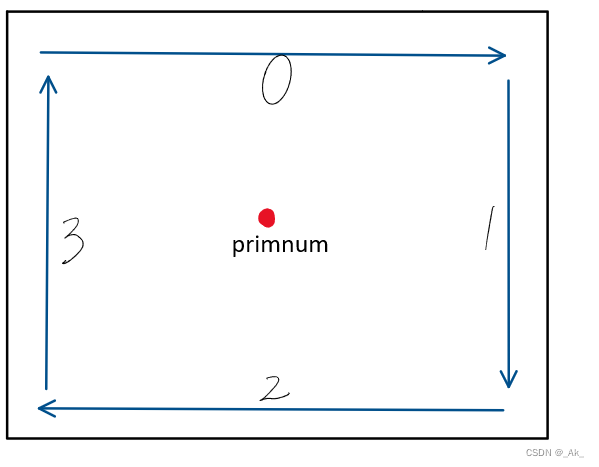

//可结合下面的图去理解代码
while(hedge != -1){
    vector pos = @P;
    int cpt1 = addpoint(0, pos);            //该面的中心点位置

    int nhedge = hedge_nextequiv(0, hedge);  //返回共线的另一个半边序号（如果不共线,那就返回原值）
    int nprim = hedge_prim(0, nhedge);       //该半边所在的面序号
    vector pos2 = prim(0, 'P', nprim);       //面中心点
    int cpt2 = addpoint(0, pos2);

    int srcpt = hedge_srcpoint(0, hedge);    //该半边所在的的起始点序号@ptnum/相当于上一条半边的末点序号

    int tri = addprim(0, 'poly', cpt1, srcpt, cpt2);

    hedge = hedge_next(0, hedge);       //下一条半边序号

    if(hedge == start){             //该面的半边都遍历完了，退出循环
        break;
    }
}

removeprim(0, @primnum, 1);    //旧去新来

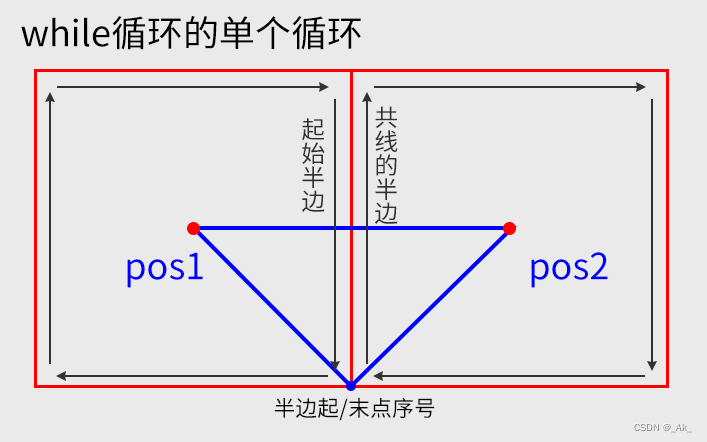

while循环的单个循环示意图，

3、Exercise—倒角

比如，对box进行倒角步骤，
①分两次进行，对点进行倒角，对面进行倒角；
②然后merge在一起，（可以再用fuse节点融并相同点）；
③使用Foreach-number循环，进行多次倒角；
④感兴趣的，还可以大概上个色；

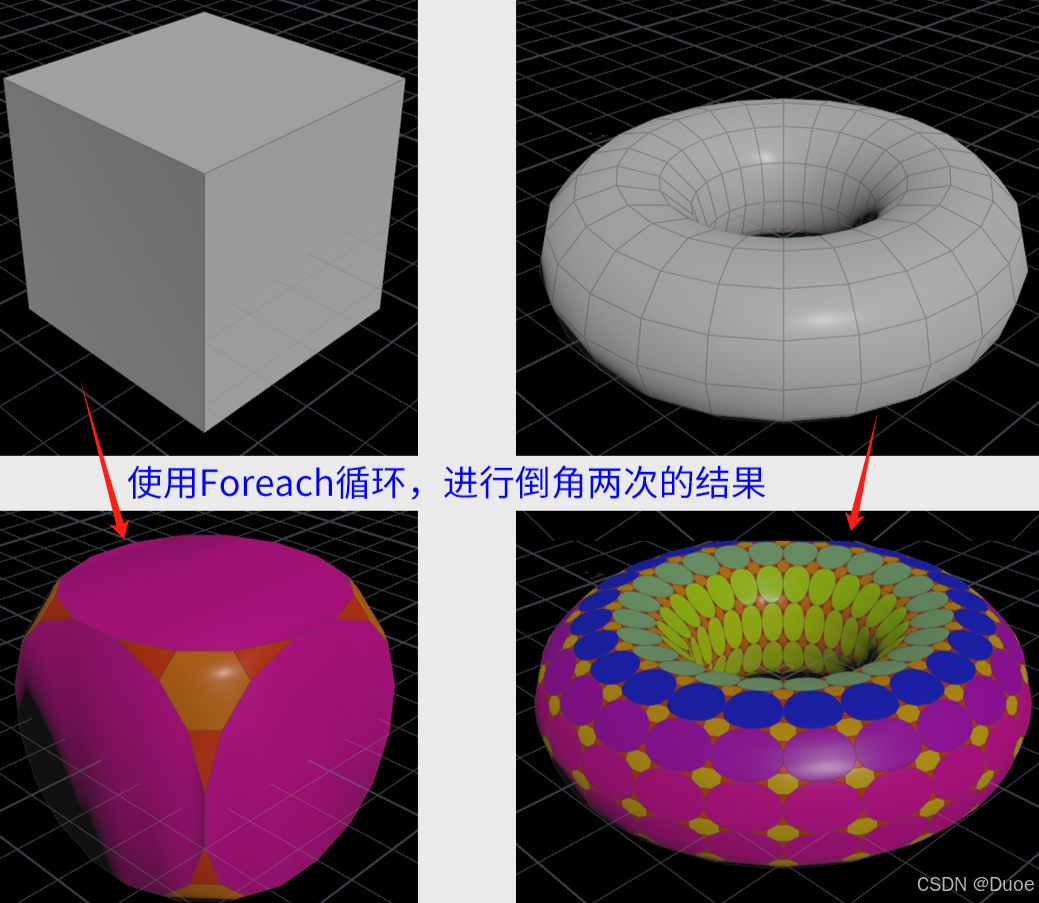

eg.最终结果大概是这样子的，

具体操作如下：

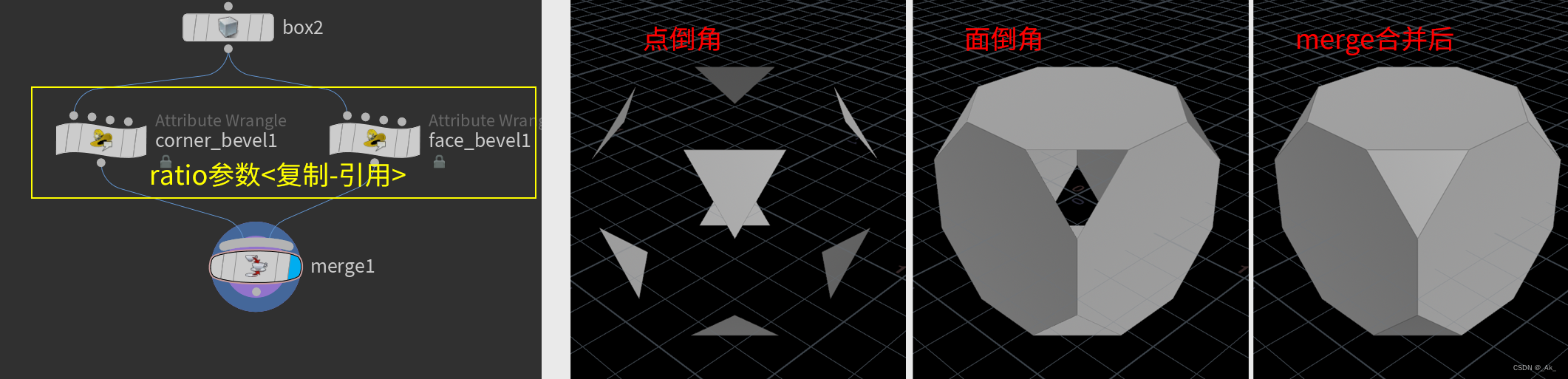

老规矩，先上示例结果：核心节点及效果如下

① 以box为例，进行点倒角，（就一个Polygon的box节点+PointWrangle节点），

// corner_bevel1节点
int hedge = pointhedge(0, @ptnum);          //当前点所在的半边
int ncount = neighbourcount(0, @ptnum);     //当前点点相邻的点数量

int poly = addprim(0, 'poly');              //创建个空几何体
for(int i=0; i<ncount; i++){                //当前点与相邻点之间，进行"点倒角"
    int dstpt = hedge_dstpoint(0, hedge);   //该半边的 目标/末 的点序号@ptnum
    vector dstpos = point(0, 'P', dstpt);   //当前点与相邻点的距离，循环遍历

    vector pos = @P + (dstpos - @P) * chf('ratio');     //新位置=当前点+方向+自定义距离，ratio范围设为0~0.5
    int npt = addpoint(0, pos);
    addvertex(0, poly, npt);                //添加顶点信息

    hedge = hedge_prev(0, hedge);           //上一条半边序号
    hedge = hedge_nextequiv(0, hedge);      //共线的另一条半边序号，无则返回原值
}

int prims[] = pointprims(0, @ptnum);
foreach(int pr; prims){ //顺序把数组prims的值给pr，执行下面代码
    removeprim(0, pr, 1);
}

removepoint(0, @ptnum);     //也可以使用fuse节点

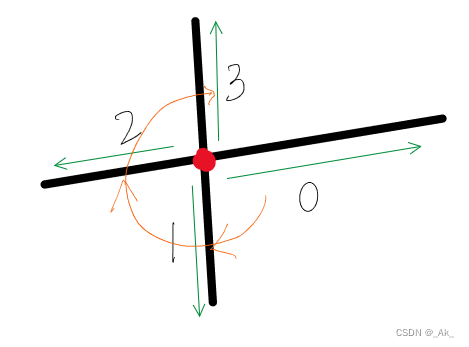

 原理大概是这个样子啦，图片来自知乎@刘鹏云，

 ②对box进行面倒角，（就一个Polygon的box节点+PrimitiveWrangle节点），

// face_bevel1节点
int hedge = primhedge(0, @primnum);     //面所在的半边
int start = hedge;                      //是否已经把当前面的边遍历一遍

v@pos = set(0,1,0);

float ratio = chf('ratio');            //倒角比率，范围0~0.5

int poly = addprim(0, 'poly');          //创建个空几何体
while(hedge != -1){
    int src = hedge_srcpoint(0, hedge);     //半边所在的起始点序号@ptnum
    int dst = hedge_dstpoint(0, hedge);     //半边所在的目标点/末点的点序号@ptnum
    vector srcpos = point(0, 'P', src);     //半边起始点坐标
    vector dstpos = point(0, 'P', dst);     //半边末点坐标

    vector pos1 = srcpos + (dstpos - srcpos) * ratio;   //新位置1=半边起始点+半边方向*自定义距离，ratio范围0~0.5
    vector pos2 = dstpos + (srcpos - dstpos) * ratio;   //新位置2=半边起始点+半边方向*自定义距离，ratio范围0~0.5

    int pt1 = addpoint(0, pos1);        //新位置1创建点
    int pt2 = addpoint(0, pos2);        //新位置2创建点
    addvertex(0, poly, pt1);
    addvertex(0, poly, pt2);

    hedge = hedge_next(0, hedge);      //下一条半边

    if(hedge == start){
        break;
    }
}

removeprim(0, @primnum, 1);

原理大概是这个样子啦，图片来自知乎@刘鹏云，

③结果为：ratio=0.3条件下，

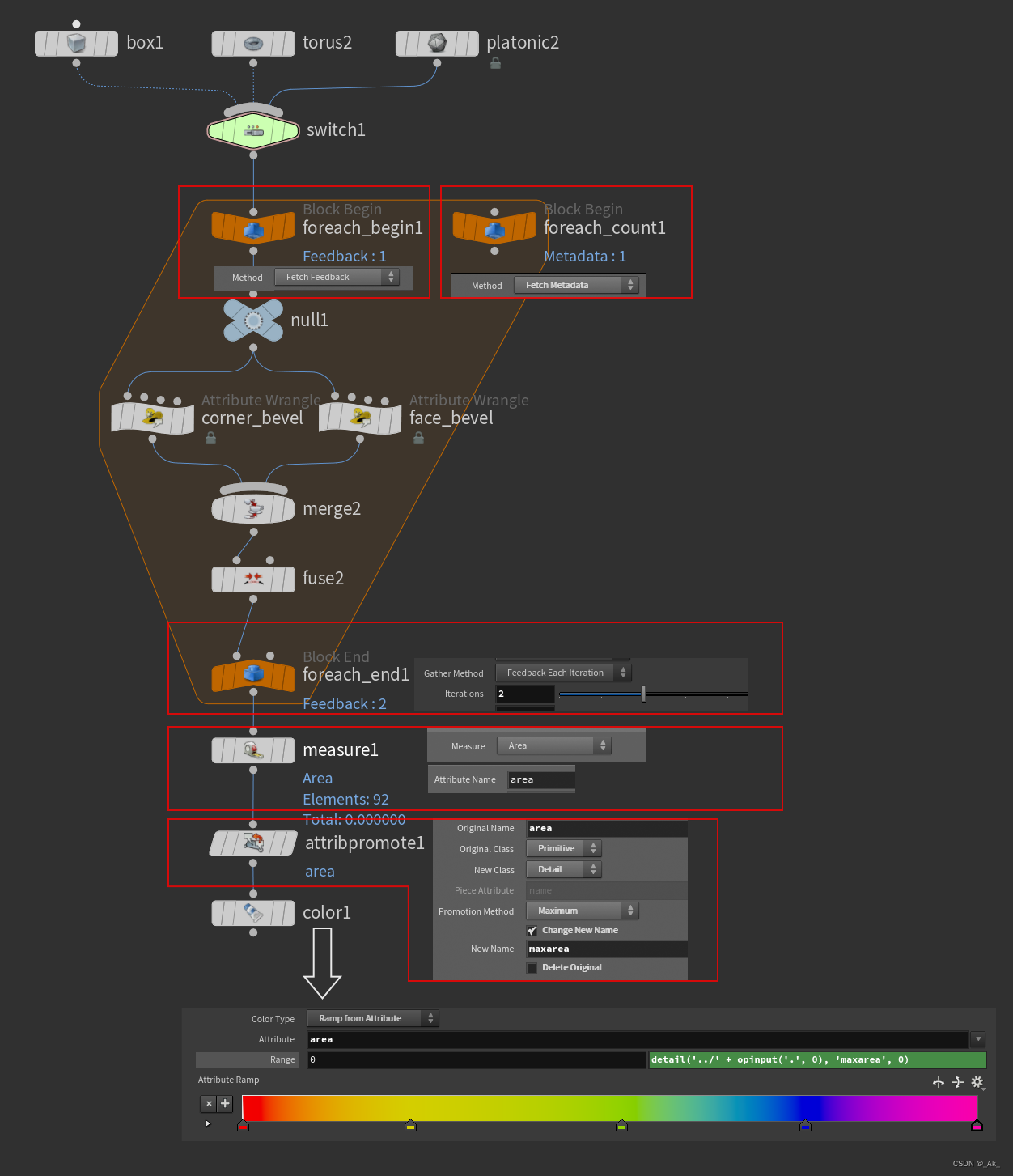

④给节点加个Foreach-number循环，上色，整体节点及设置如下，
