等值面提取
等值面(线)提取是一种常用的可视化技术,常应用与医学、地质、气象学等领域,例如,在医学图像处理中,由于CT、MRI等图像分辨率越来越高,虽然体绘制可以清晰地对数据结构进行可视化,但是其计算量和效率却制约了其使用。此时可以通过等值面提取技术,仅提取感兴趣的一个或几个组织轮廓,并生成网格模型以供后续的处理和显示。

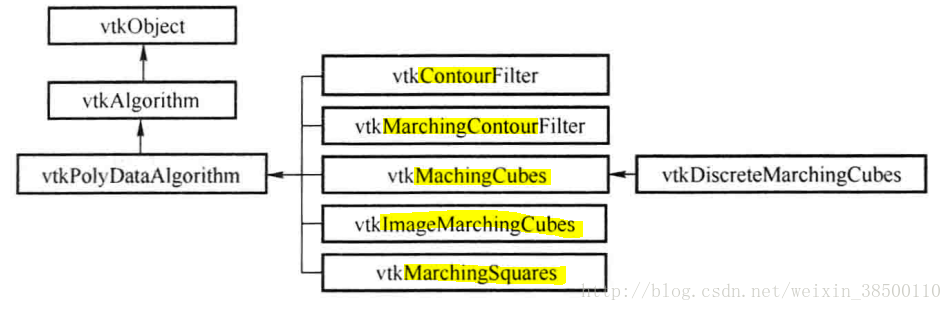

VTK中的等值面提取算法多基于Marching Cubes算法来实现。MarchingCubes是经典的移动立方体等值面提取算法,等值面提取类根据数据类型的不同而有所侧重。vtkImageMarchingCubes主要处理三维图像数据;vtkMarchingCubes主要是针对规则体数据生成等值面;vtkMarchingSquares则是针对二维规则网格数据生成等值线。
首先通过一个reader对象读取一副图片,并将其输入到vtkMarchingCubes中,提取等值面时,最重要的操作是设置等值面的数值,SetValue()函数用于设置等值面的值,其第一个参数表示等值面的序号,因此可以通过此函数设置多个等值面数值来提取多个等值面。
#include"vtkSmartPointer.h"
#include"vtkRenderer.h"
#include"vtkRenderWindow.h"
#include"vtkActor.h"
#include"vtkPolyData.h"
#include"vtkPolyDataMapper.h"
#include"vtkImageReader.h"
#include"vtkMarchingCubes.h"
#include"vtkProperty.h"
#include"vtkRenderWindowInteractor.h"
#include"vtkVoxelModeller.h"
#include"vtkInteractorStyle.h"
#include"vtkAutoInit.h"
#include"vtkMetaImageReader.h"
VTK_MODULE_INIT(vtkRenderingOpenGL);
VTK_MODULE_INIT(vtkRenderingFreeType);
VTK_MODULE_INIT(vtkInteractionStyle);
int main()
{
std::string str = "HeadMRVolume.mhd";
vtkSmartPointer<vtkMetaImageReader> reader = vtkSmartPointer<vtkMetaImageReader>::New();
reader->SetFileName(str.c_str());
reader->Update();
vtkSmartPointer<vtkMarchingCubes> surface = vtkSmartPointer<vtkMarchingCubes>::New();
surface->SetInputConnection(reader->GetOutputPort());
surface->ComputeNormalsOn();
surface->SetValue(0, 200);
surface->Update();
vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();
mapper->SetInputConnection(surface->GetOutputPort());
mapper->Update();
vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
actor->SetMapper(mapper);
actor->GetProperty()->SetColor(1,0,0);
vtkSmartPointer<vtkRenderer> ren = vtkSmartPointer<vtkRenderer>::New();
ren->AddActor(actor);
vtkSmartPointer<vtkRenderWindow> renwin = vtkSmartPointer<vtkRenderWindow>::New();
renwin->AddRenderer(ren);
renwin->SetSize(740, 480);
renwin->SetWindowName("Set_Value");
renwin->Render();
vtkSmartPointer<vtkRenderWindowInteractor> iren = vtkSmartPointer<vtkRenderWindowInteractor>::New();
iren->SetRenderWindow(renwin);
iren->Initialize();
iren->Start();
return EXIT_SUCCESS;
}

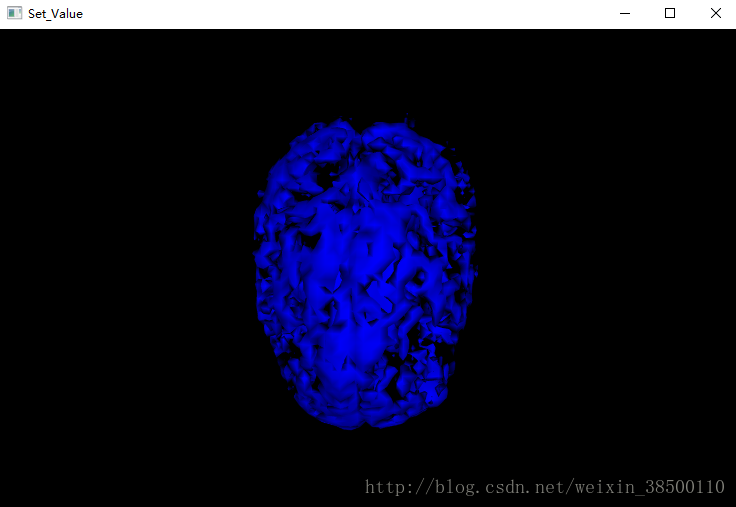

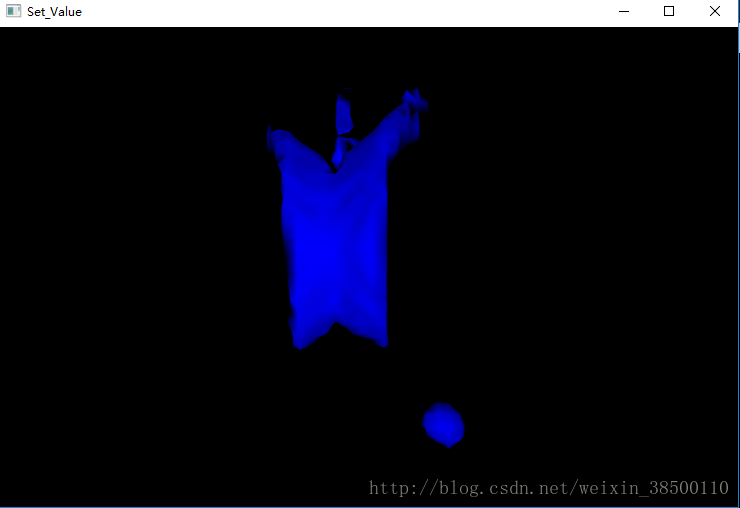

运行结果如下图
