GBT145-顶尖孔/中心孔标准和标注

介绍：

中心孔或者叫顶尖孔：

中心孔就是用于确定工件中心所加工的工艺孔。大多数轴类零件都带有中心孔其主要作用有两点：一是加工时作为工件的定位基准；二是承受工件的自重和切削力。

中心孔是机械加工过程中一般在工件几何中心所打的孔，用于工件的装夹、检验、装配定位的工艺基准。

中心孔型号：

中心孔通常分为：A、B、C、R四种型号，其中：

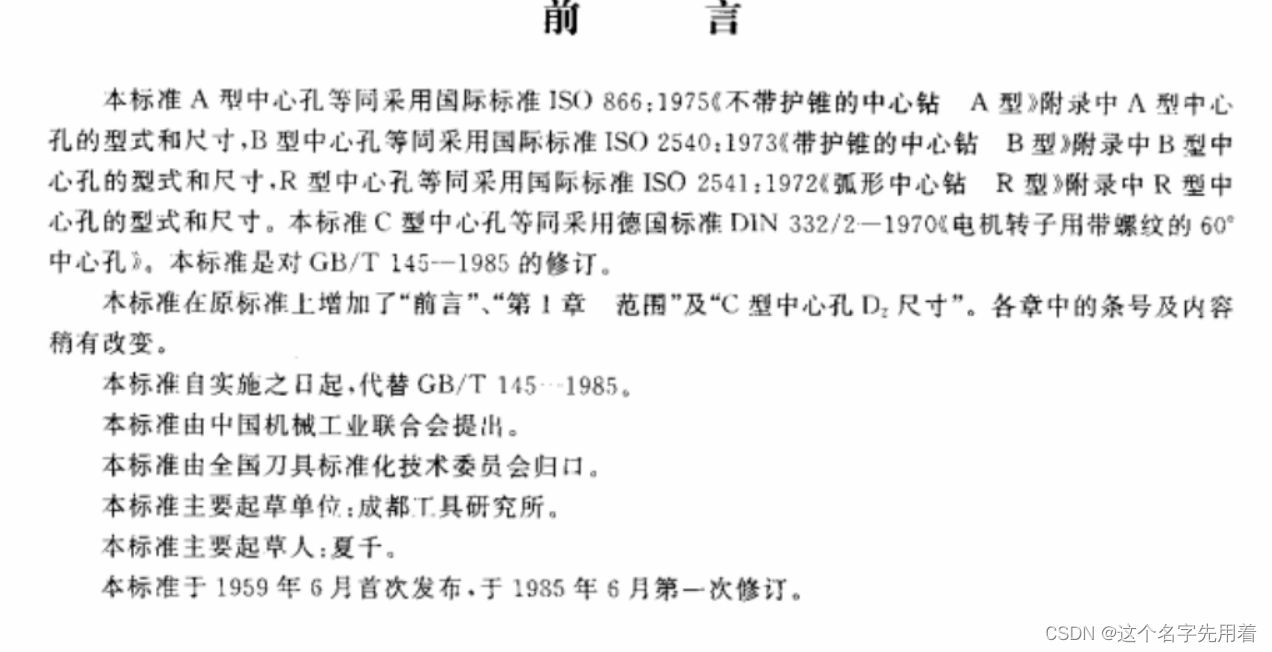

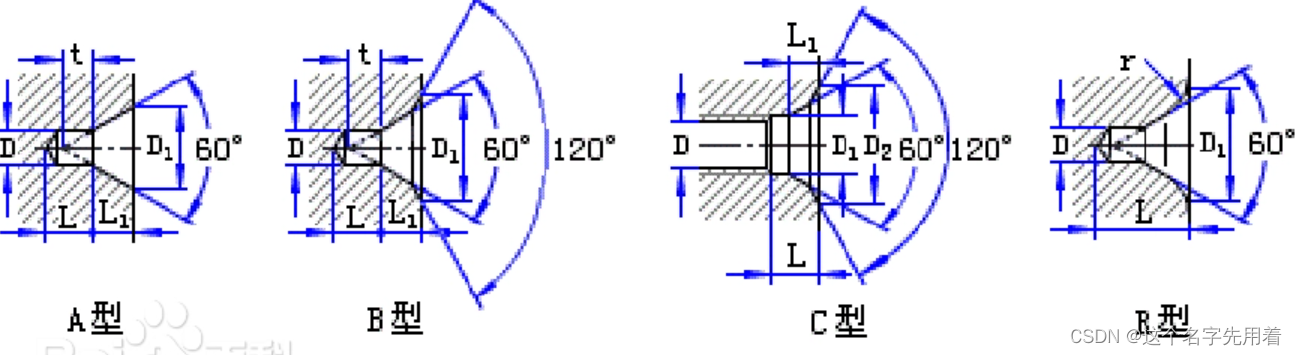

如图《不同型号中心孔》所示

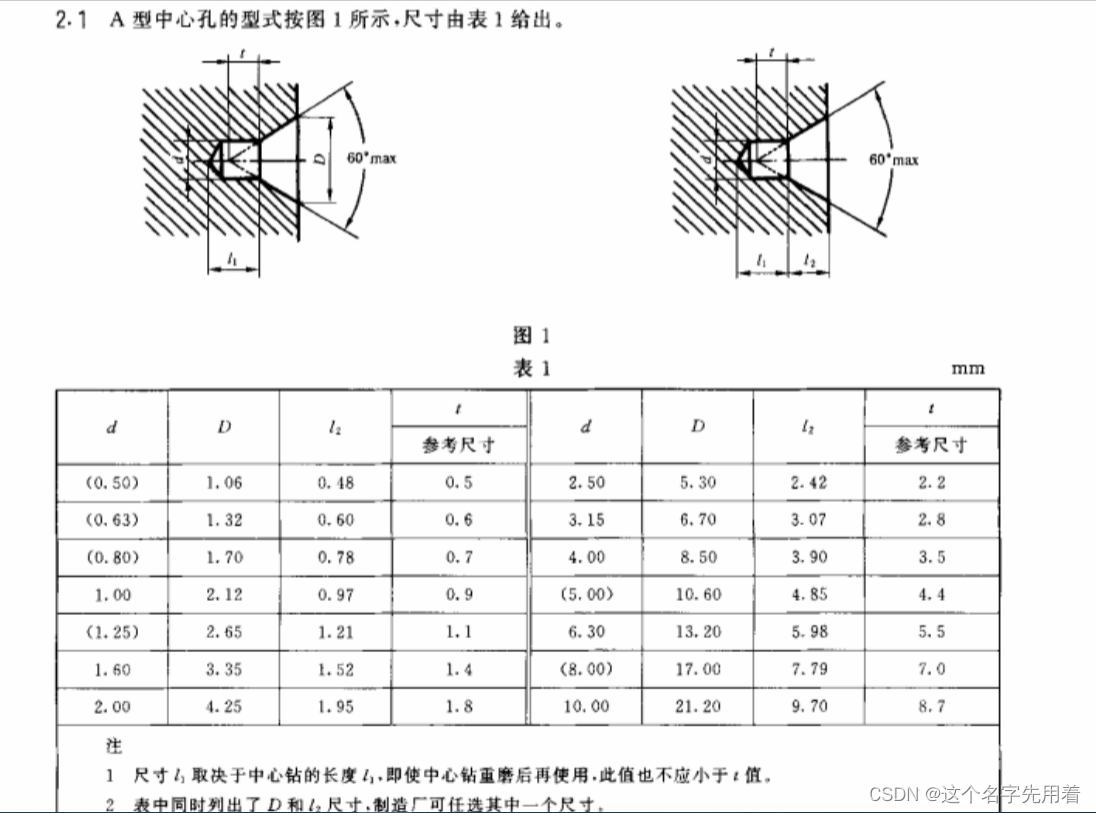

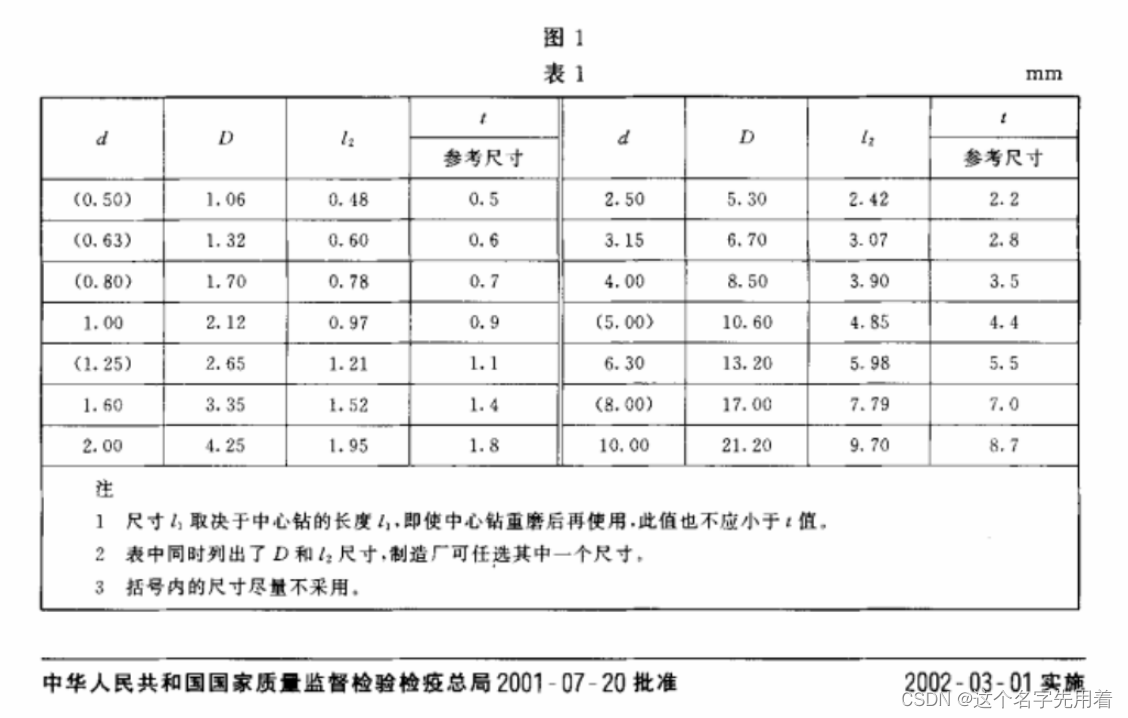

A型不带护锥中心孔：精度要求一般；当工件在一台机床上加工，去掉中心孔时用。

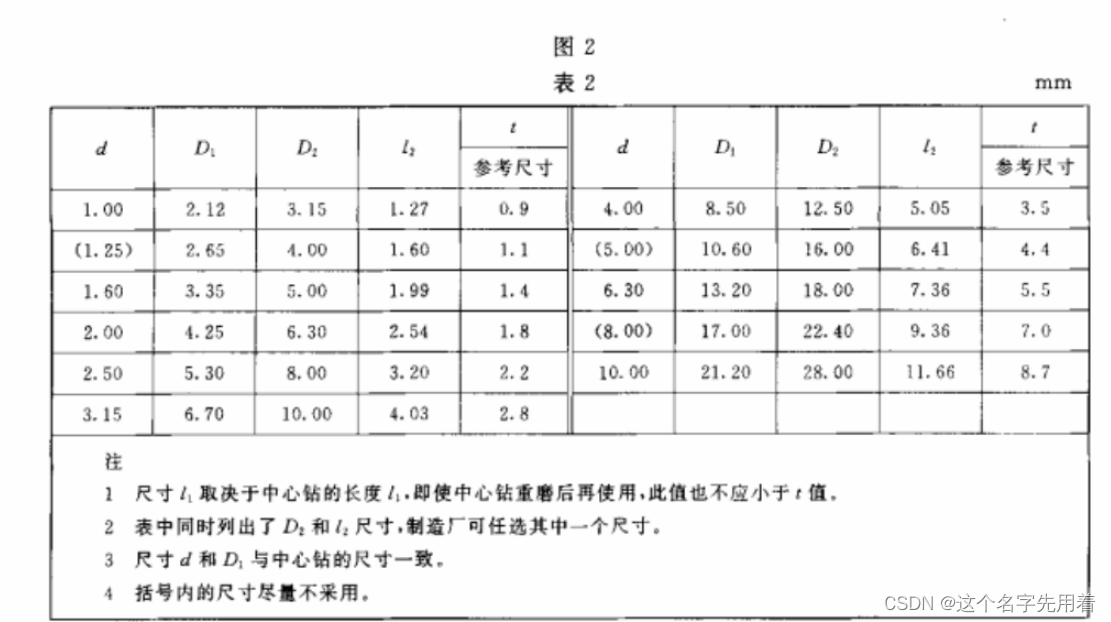

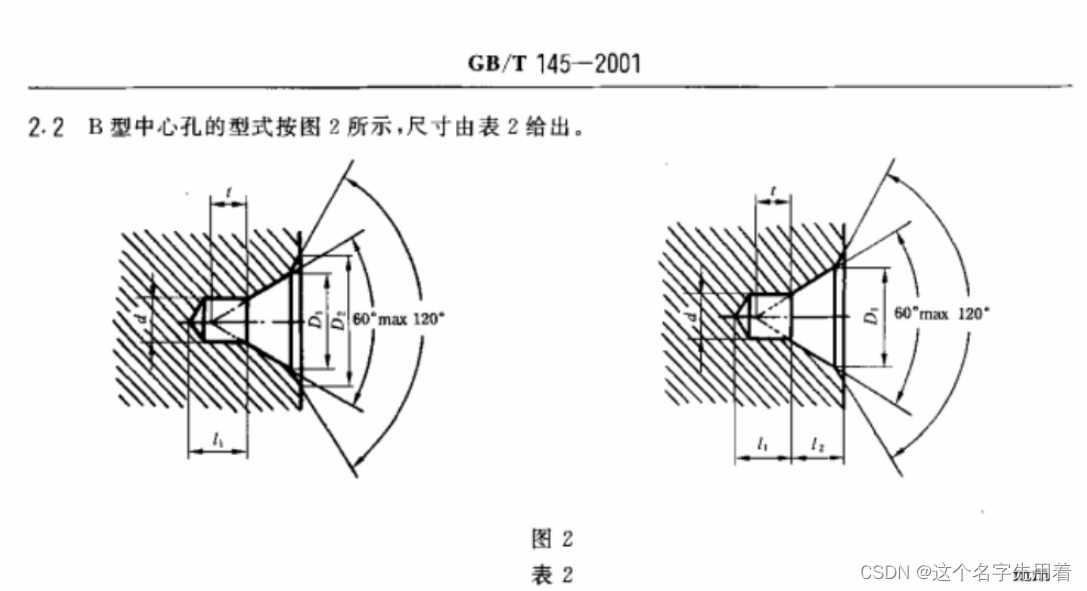

B型带护锥中心孔：精度要求较高工序多的工件；当零件在数台车床上加工，或中心孔须保留在零件上，或当加工零件毛坯总重量超过5吨时用。

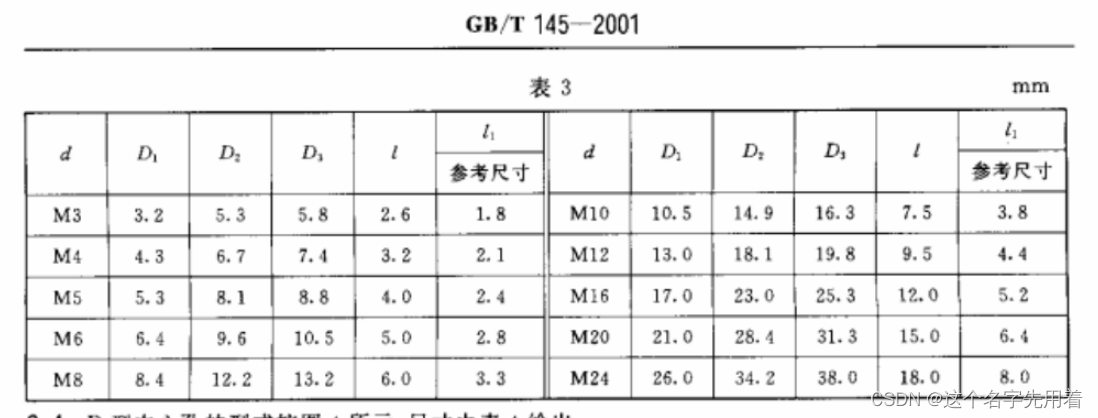

C型带螺纹中心孔：需要把其他零件轴向固定轴上的时候用C型中心孔。

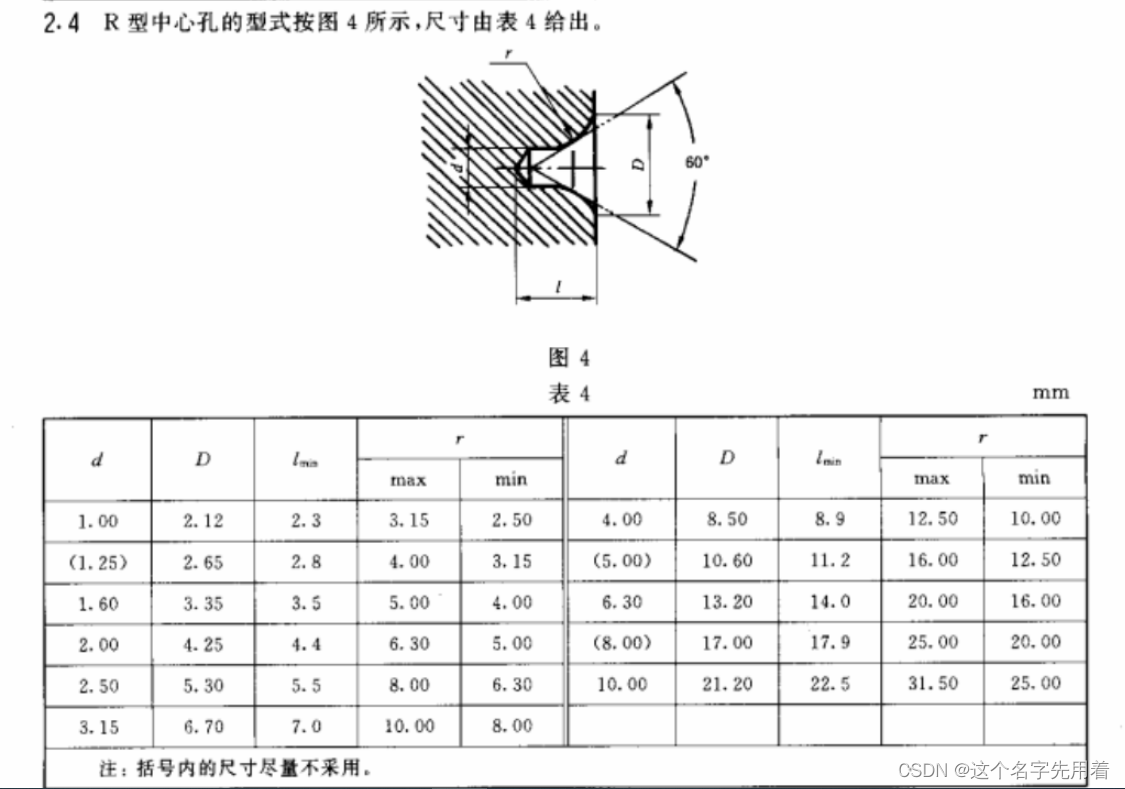

R型弧形中心孔：适用于轻型和高精度的轴；主要用于轧棍等重要零件上。
选用中心孔的大小与轴端最小直径、工件最大重量、工艺要求有关。

中心孔标注：

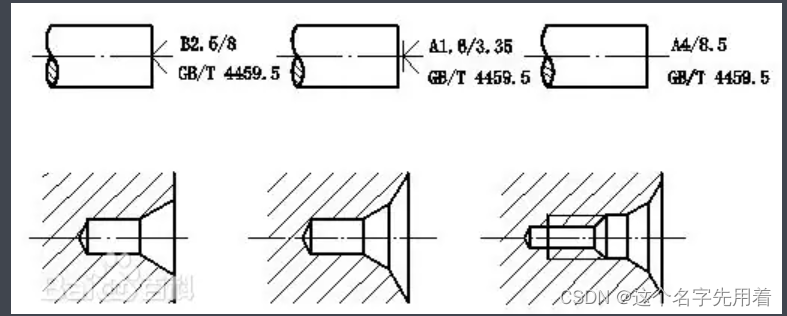

一般标注要用引线引出，依次标注数量、型号、小径、大径，如2-B3.15/10,表示有两个B型中心孔，小径为3.15mm，大径为10mm。中心孔的符号画成张开60°的两条线段，符号的图线宽度等于相应图样上所注尺寸数字字高的1/10。如图《中心孔的标注》所示（此图的标准和国家标准不一样，图一是A型）

CAD标注：

中心孔表示法：

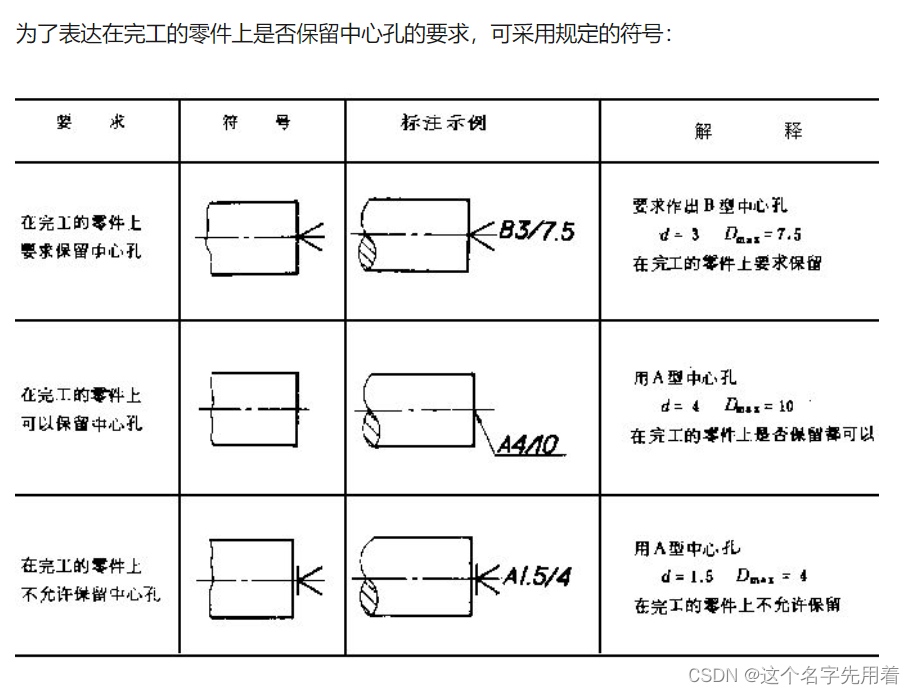

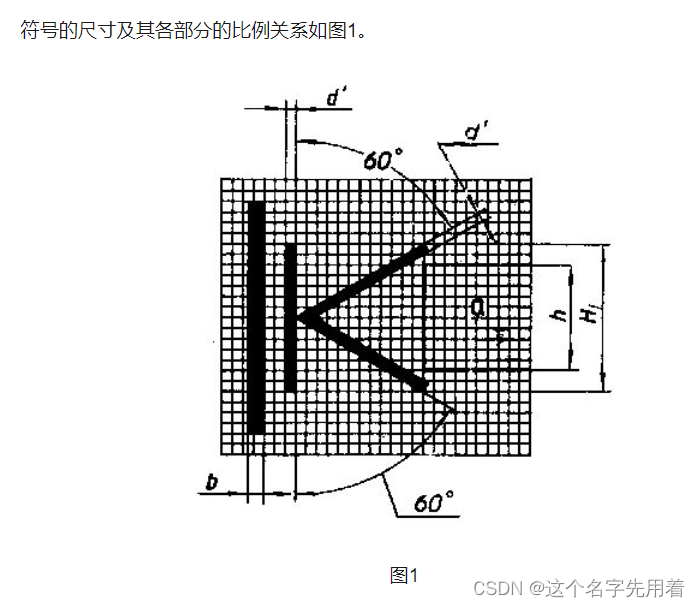

为了表达在完工的零件上是否保留中心孔的要求，可采用规定的符号：

d’=1 10h

H1=1.4h

h=字体高度

a-标注中心孔符号的区域

b-零件轮廓的图线粗度。

在图样上的标注：

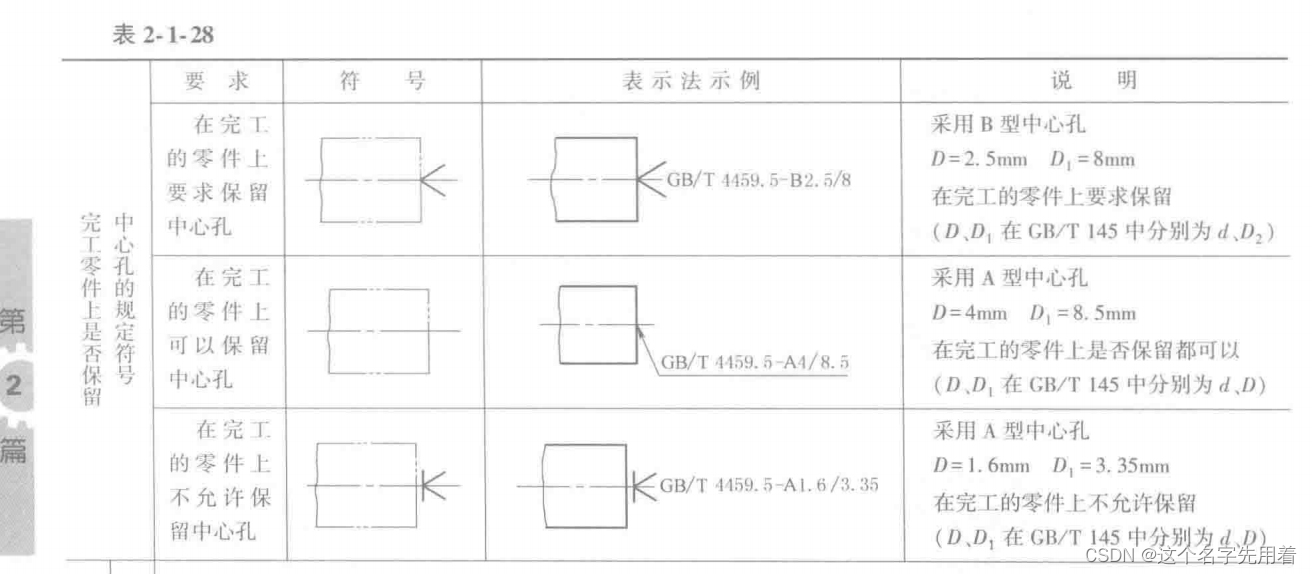

对于已经有相应标准规定的中心孔，在图样中可不绘制详细结构，只需注出其代号，如表所示。

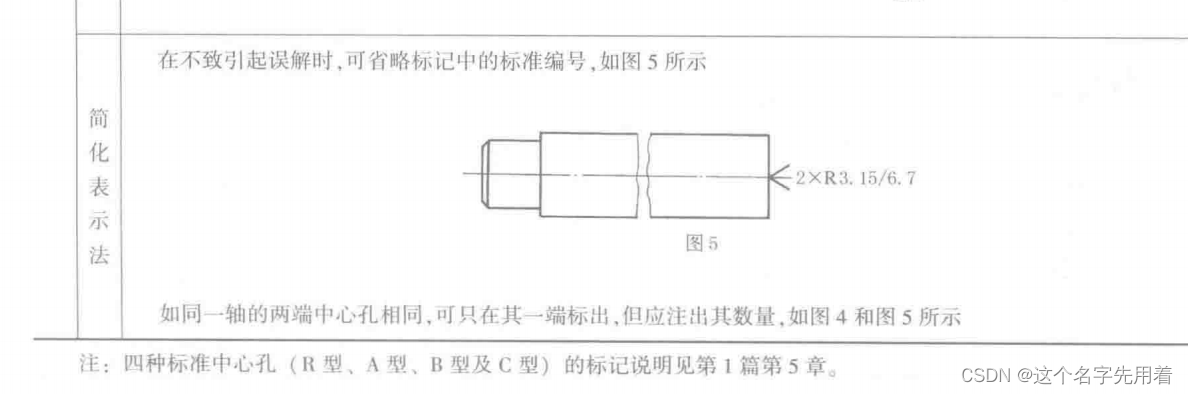

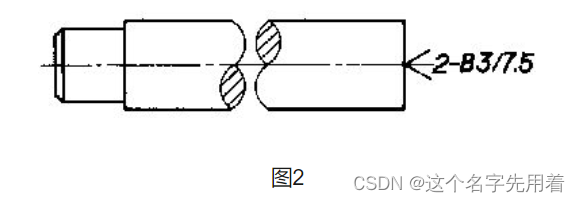

如同一轴的两端中心孔相同，可只在其一端标出，但应注出其数量(图2)。

图2：

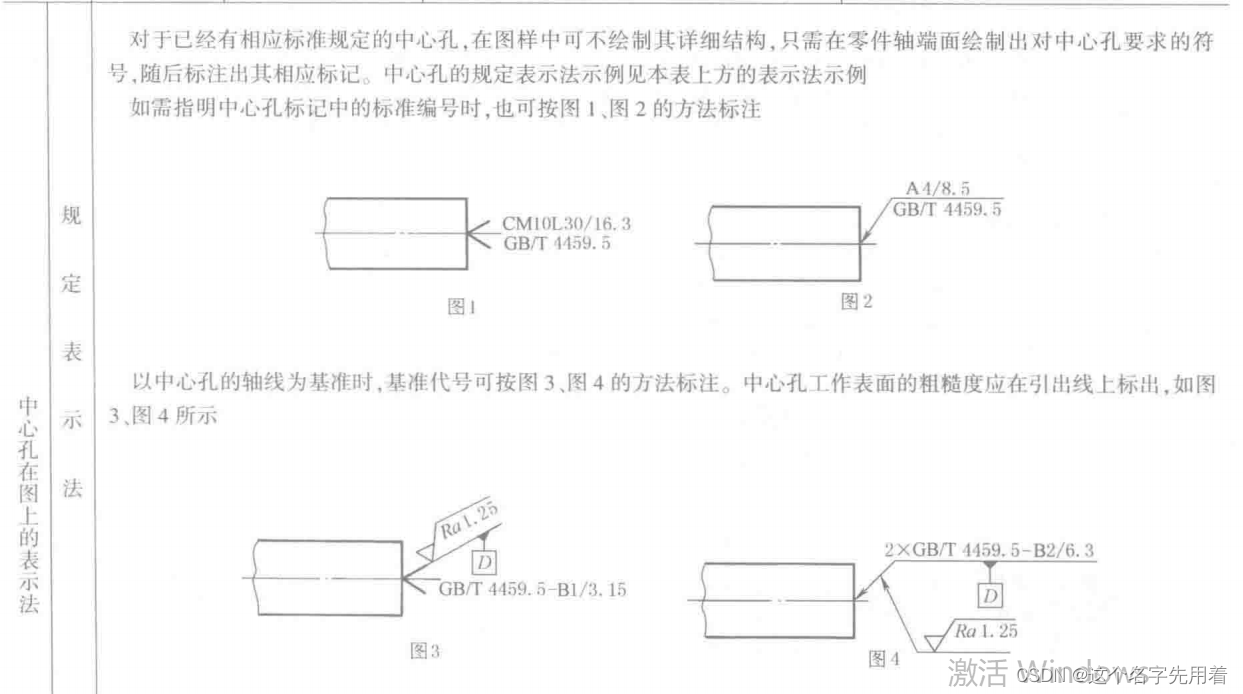

如需指明中心孔的标准代号时，则可标注在中心孔型号的下方(图3、4)。

中心孔工作表面的粗糙度应在引出线上标出(图6)。

以中心孔的轴线为基准时，基准代(符)可可按图5、图6的方法标注；
