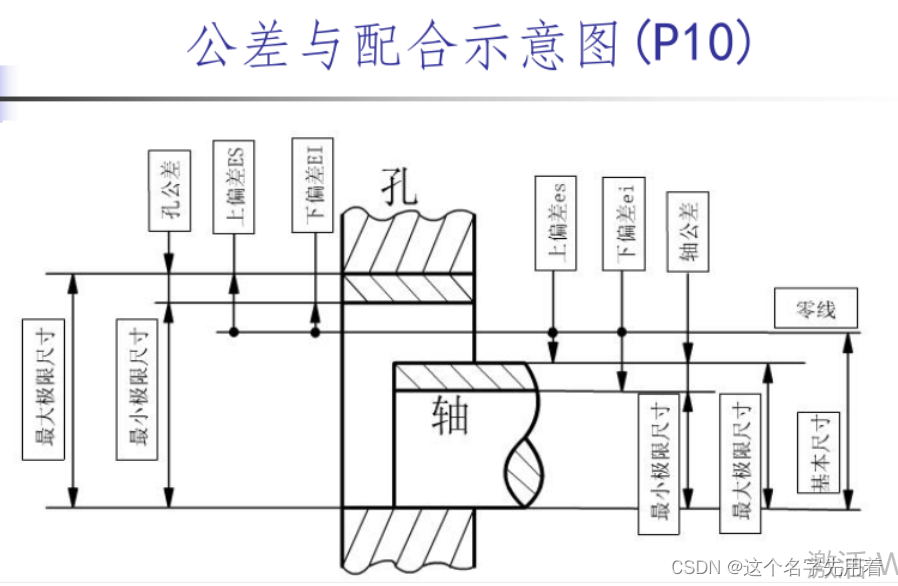

公差基础-配合（互换性和测量基础）-2

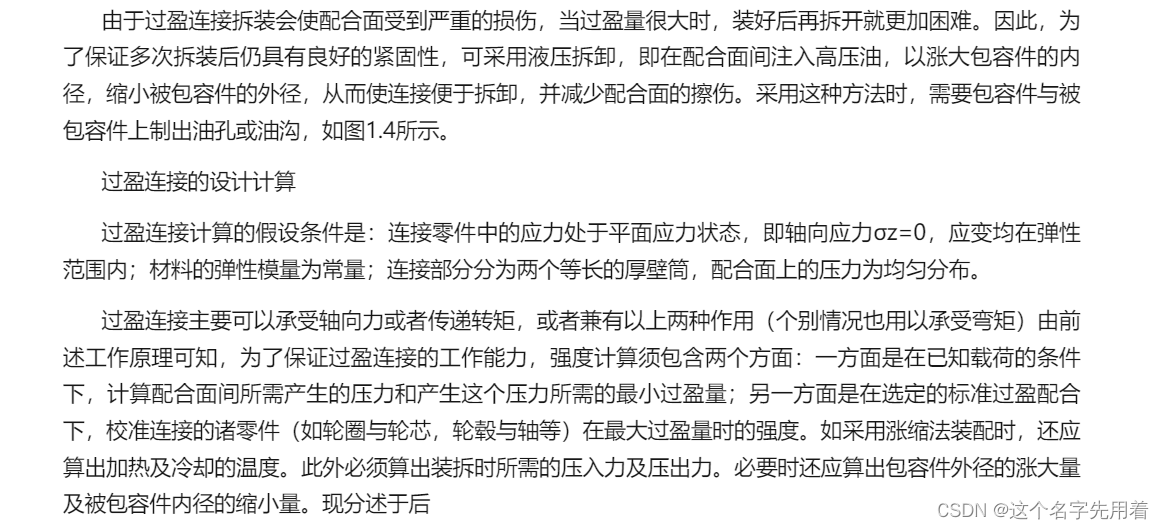

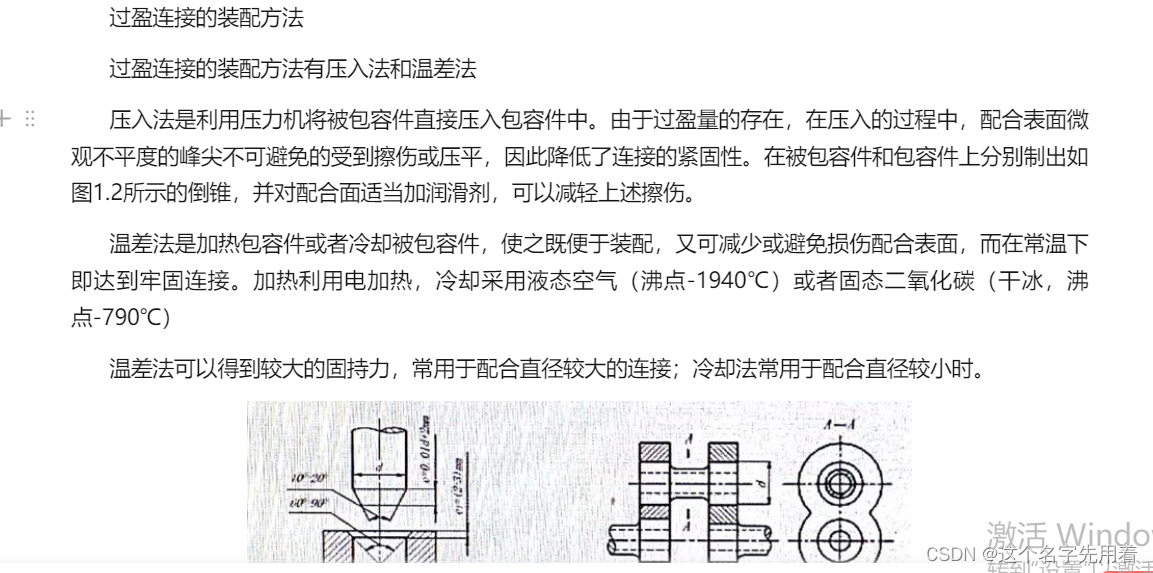

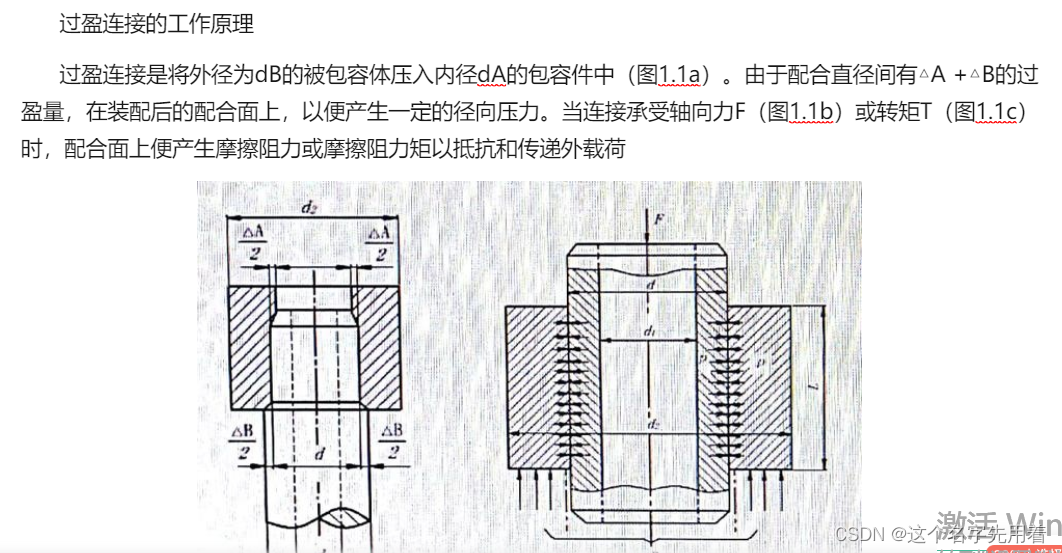

过盈配合：

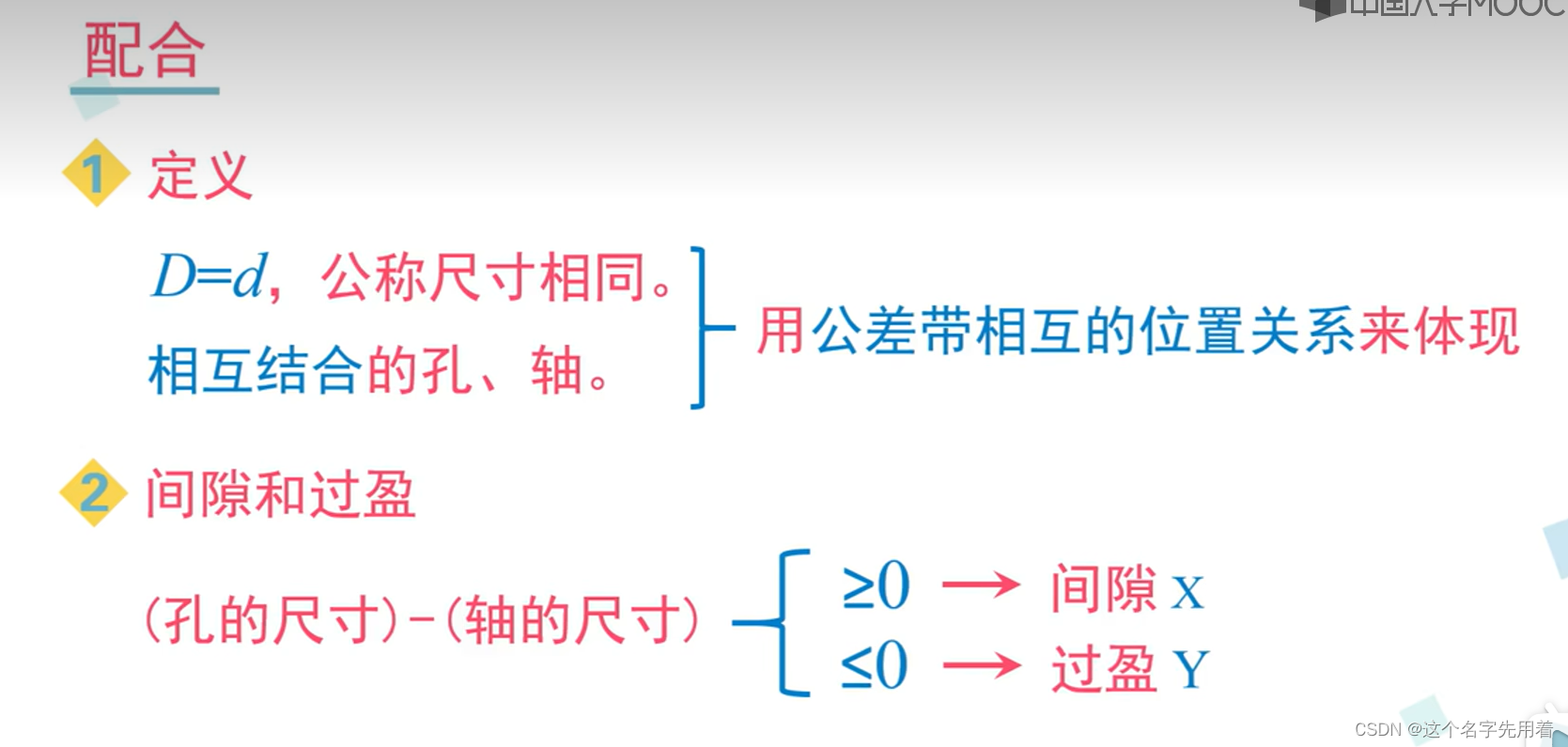

配合的种类：

三种：间隙，过渡，过盈配合：

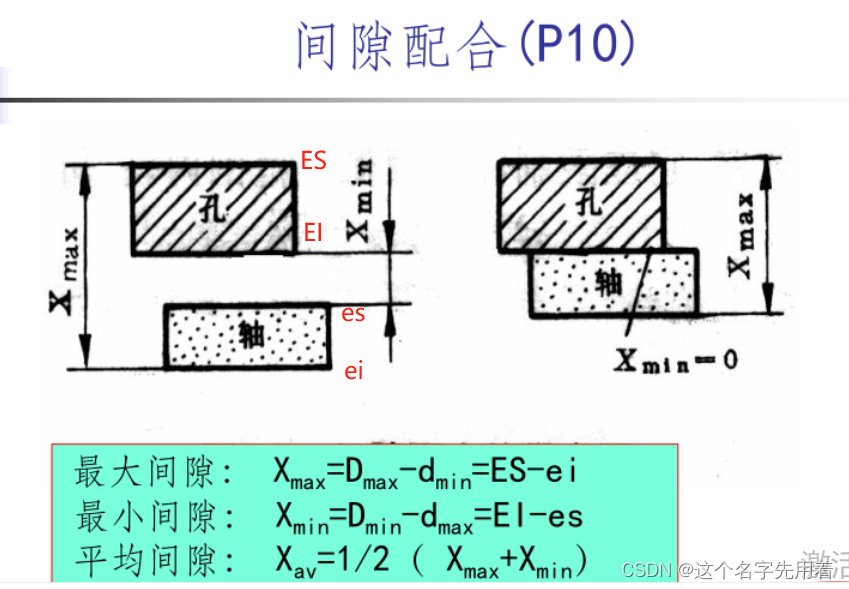

间隙配合：

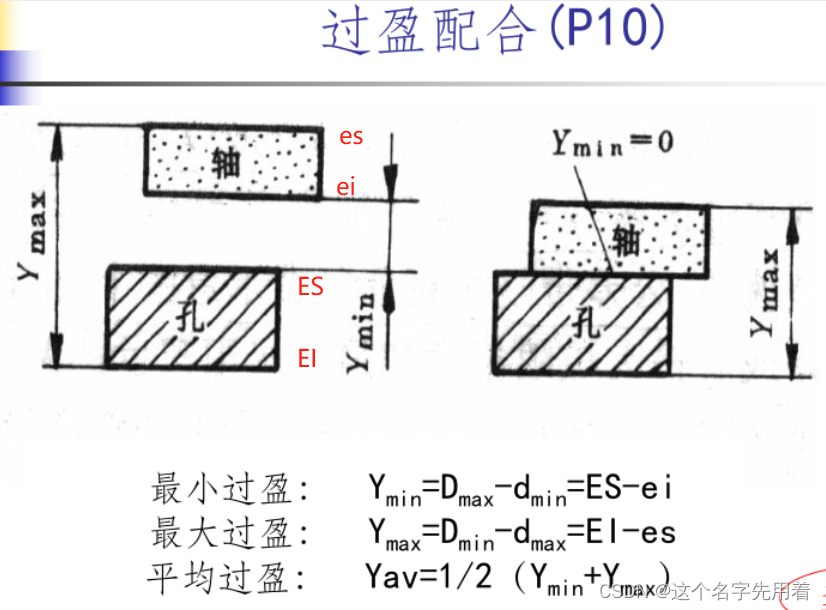

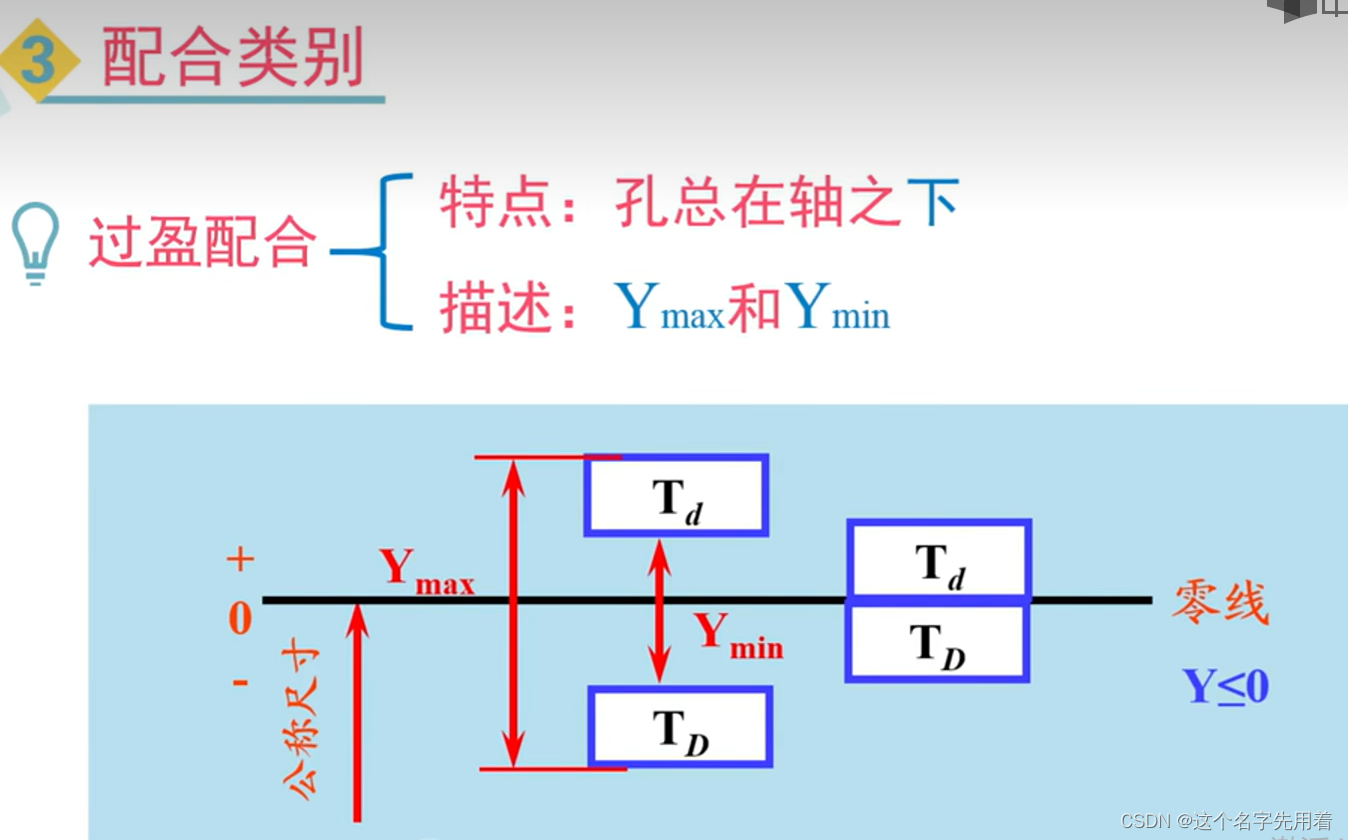

过盈配合：

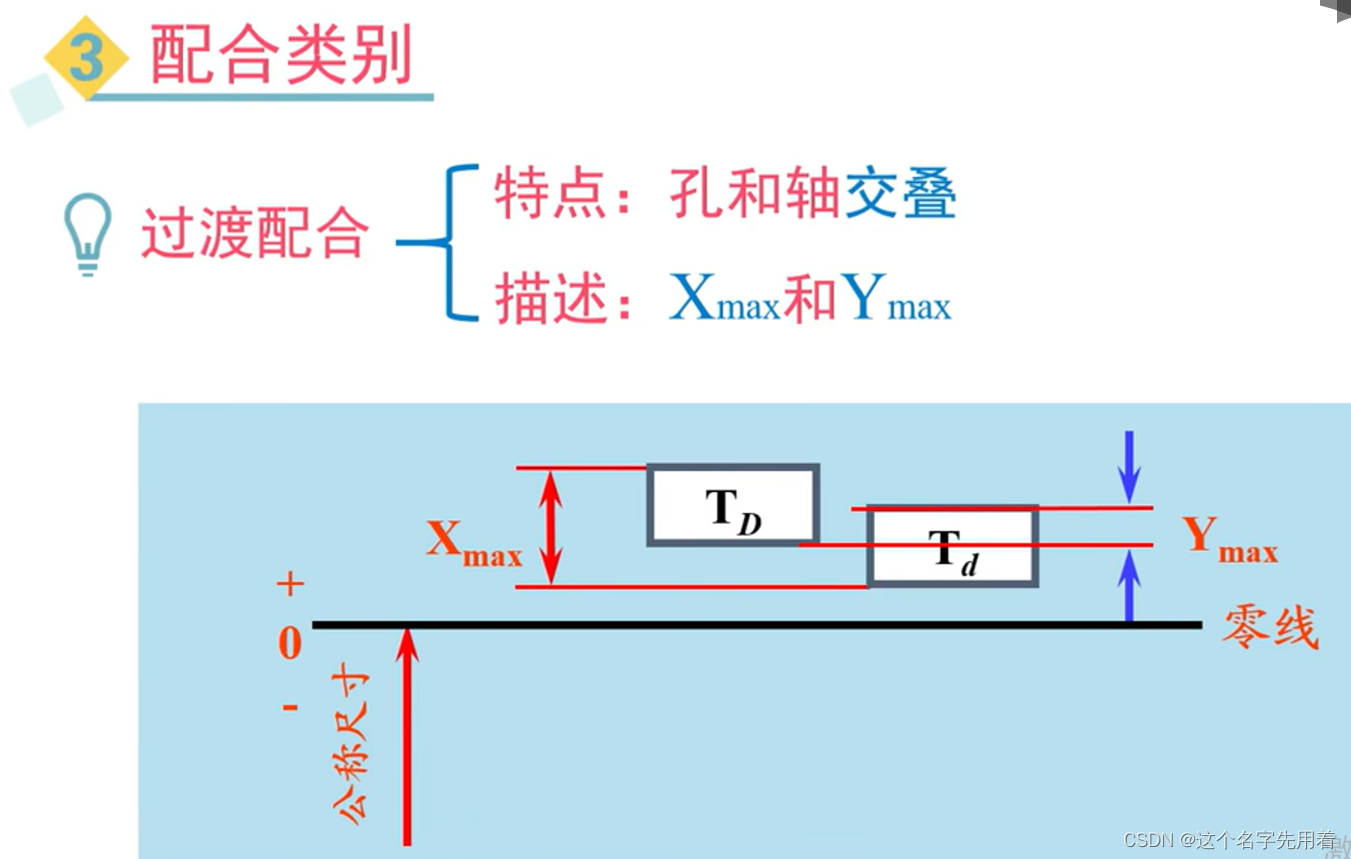

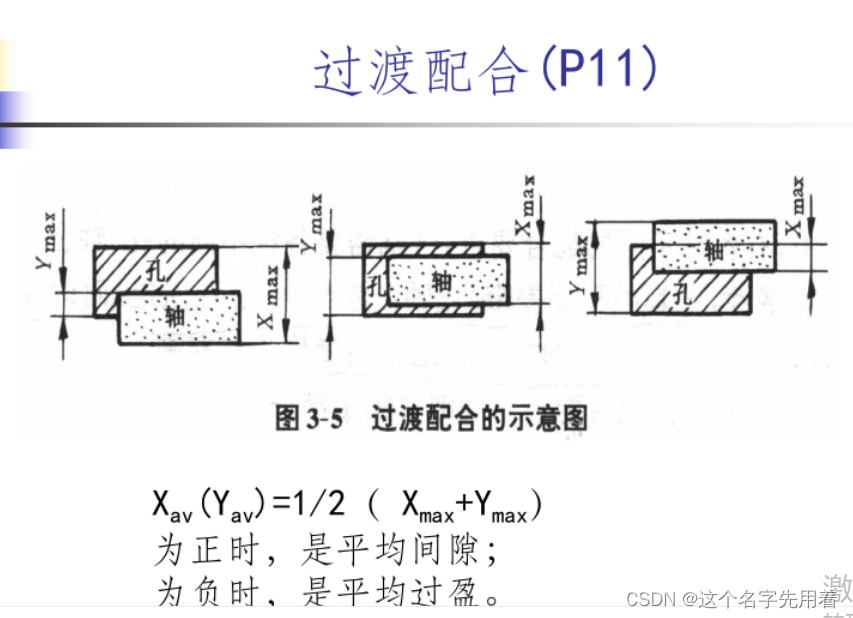

过渡配合：

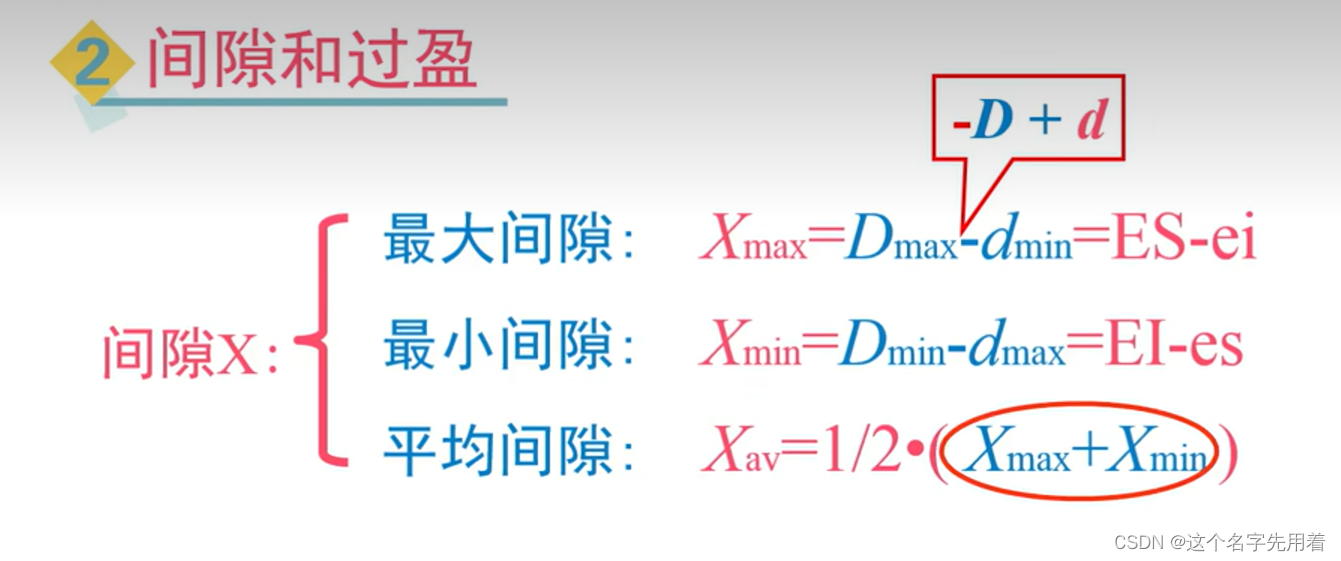

间隙量：最大间隙减去最小间隙；

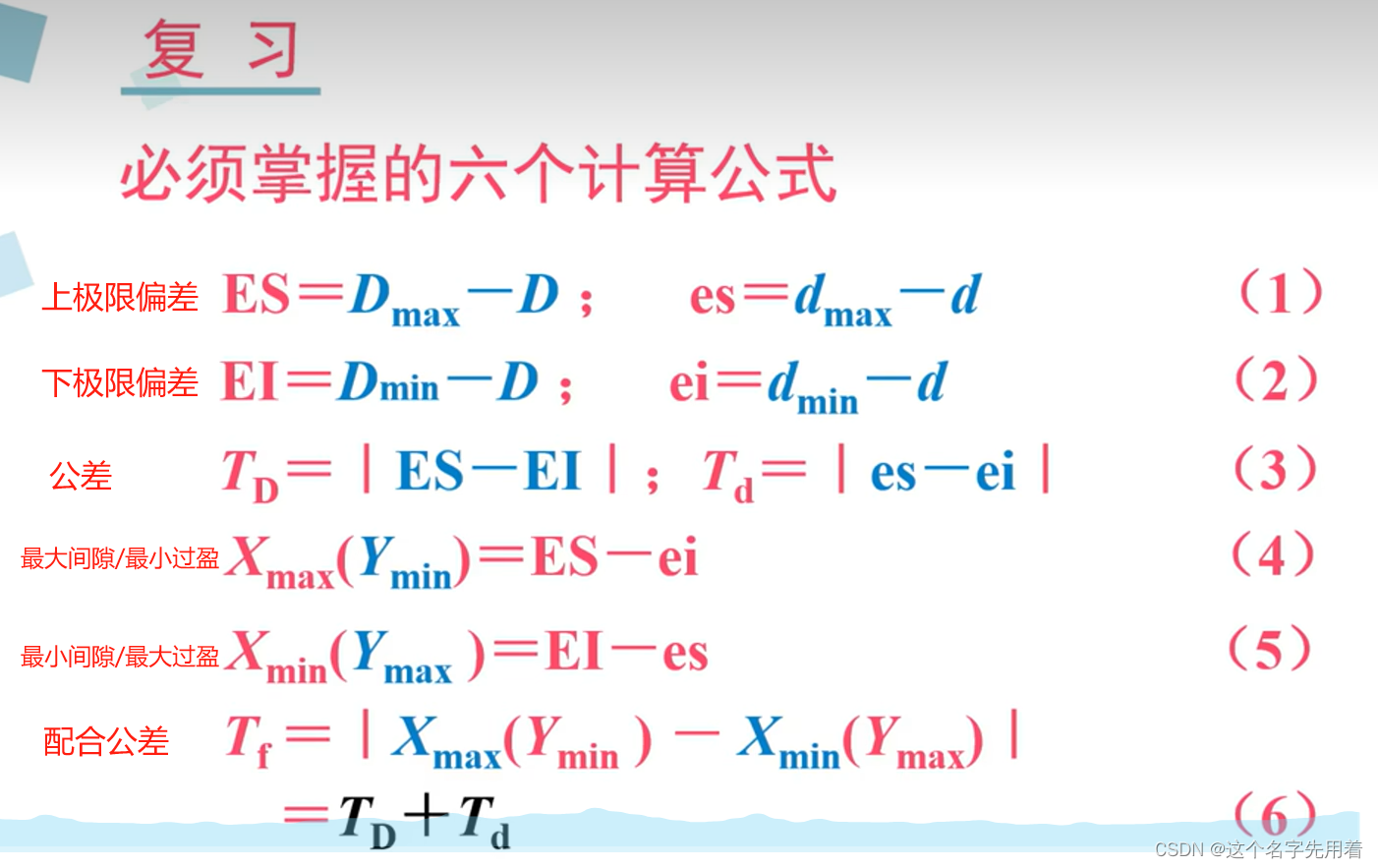

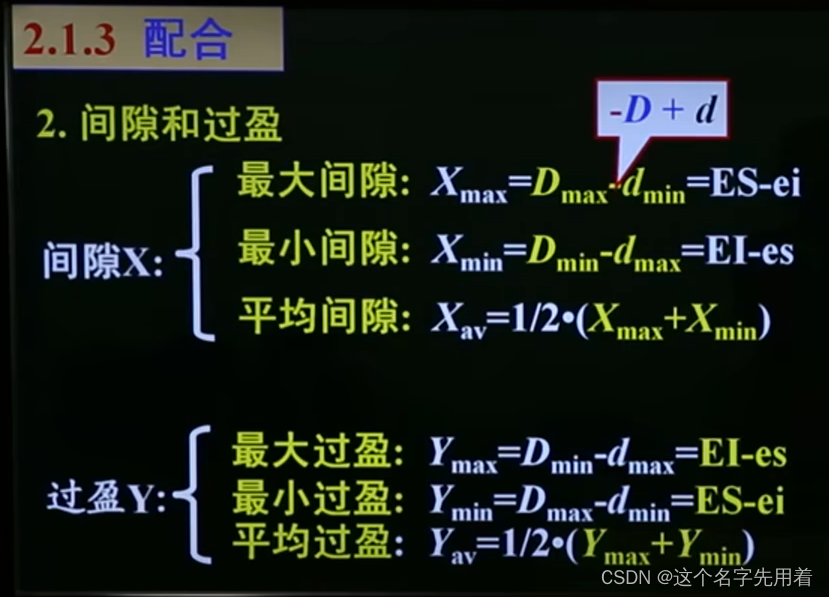

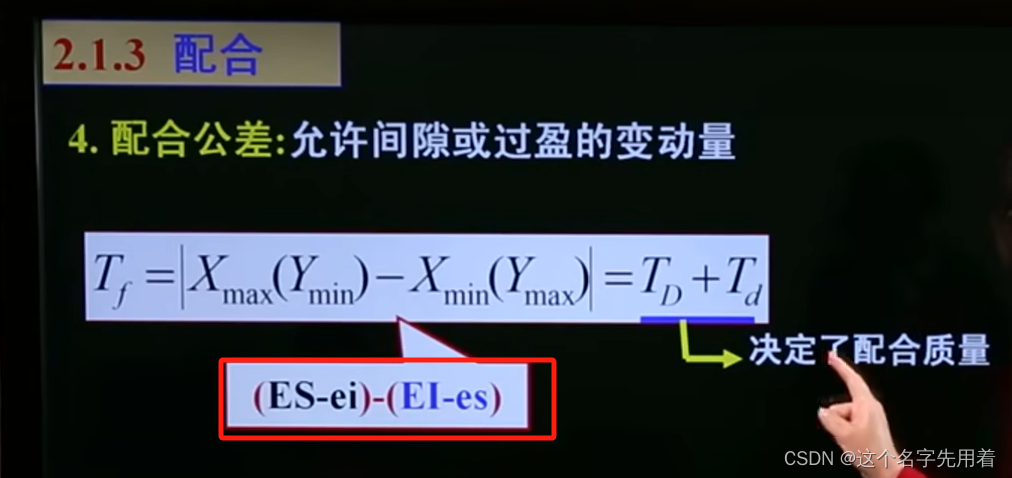

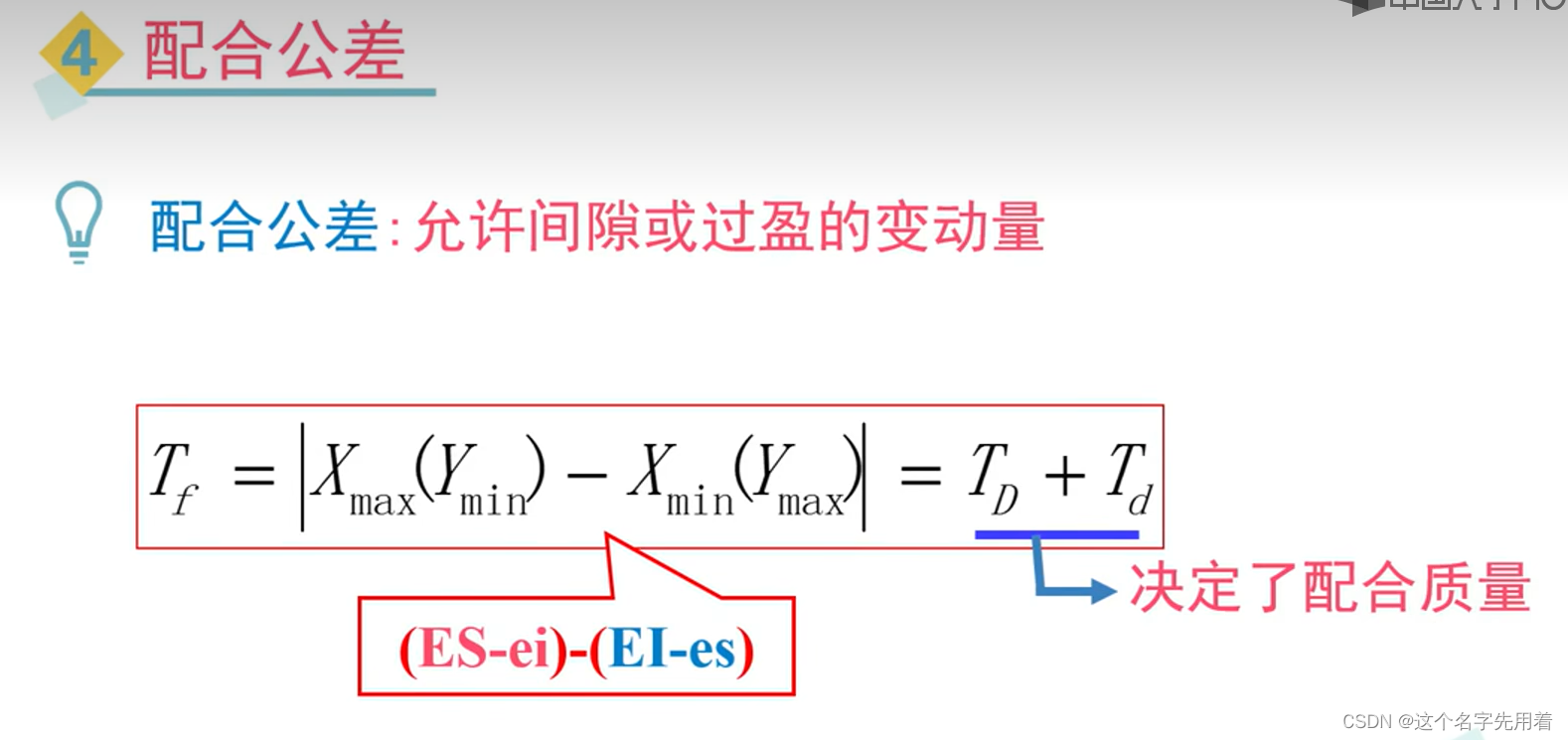

配合的公差怎么算：

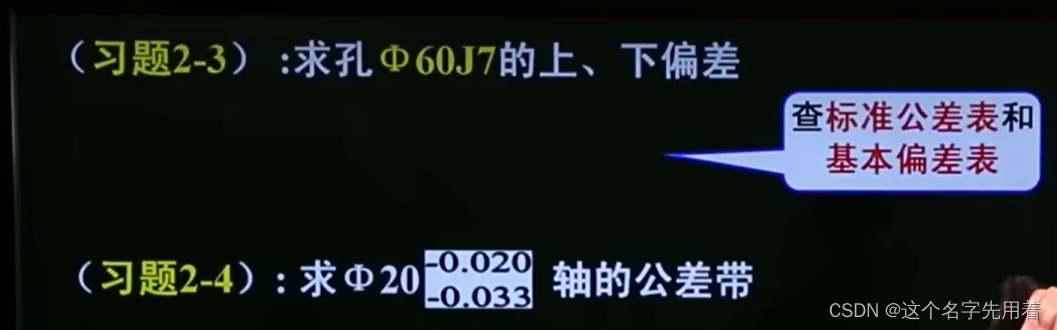

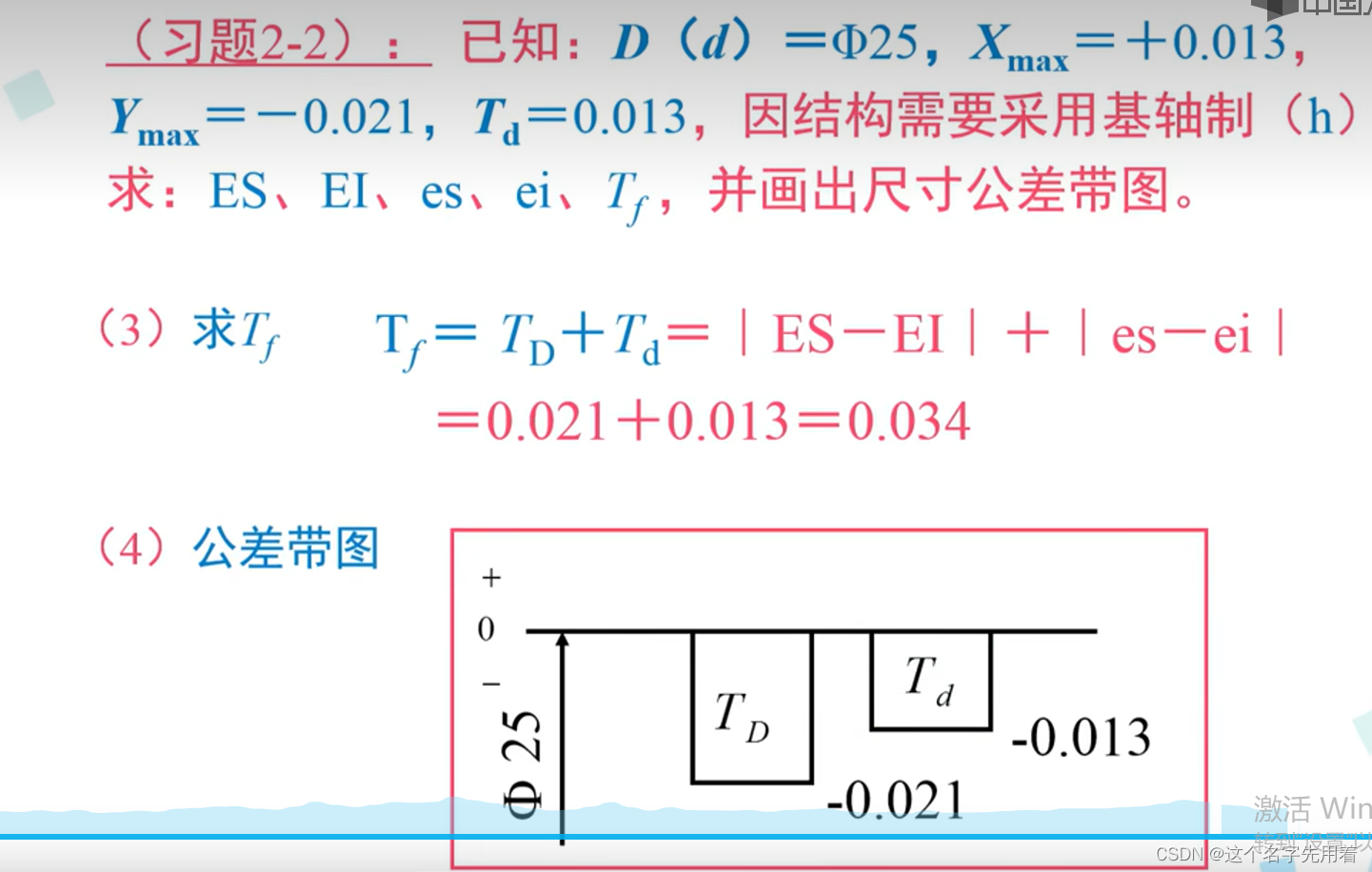

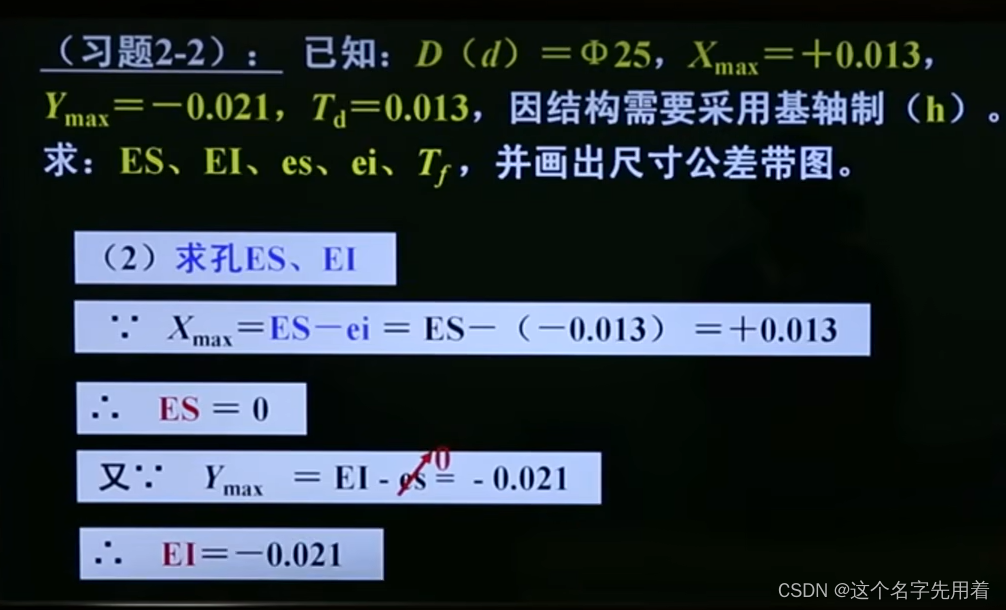

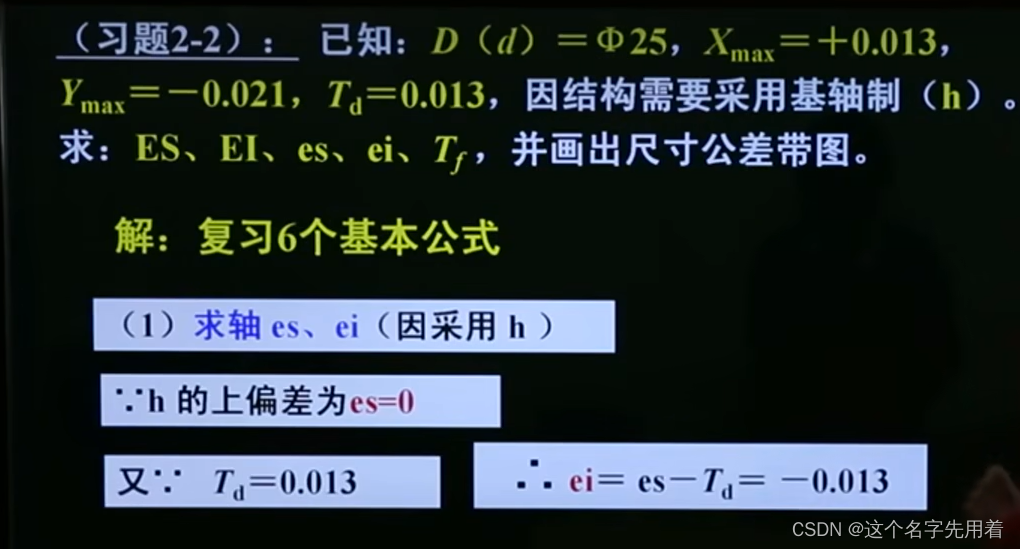

练习：

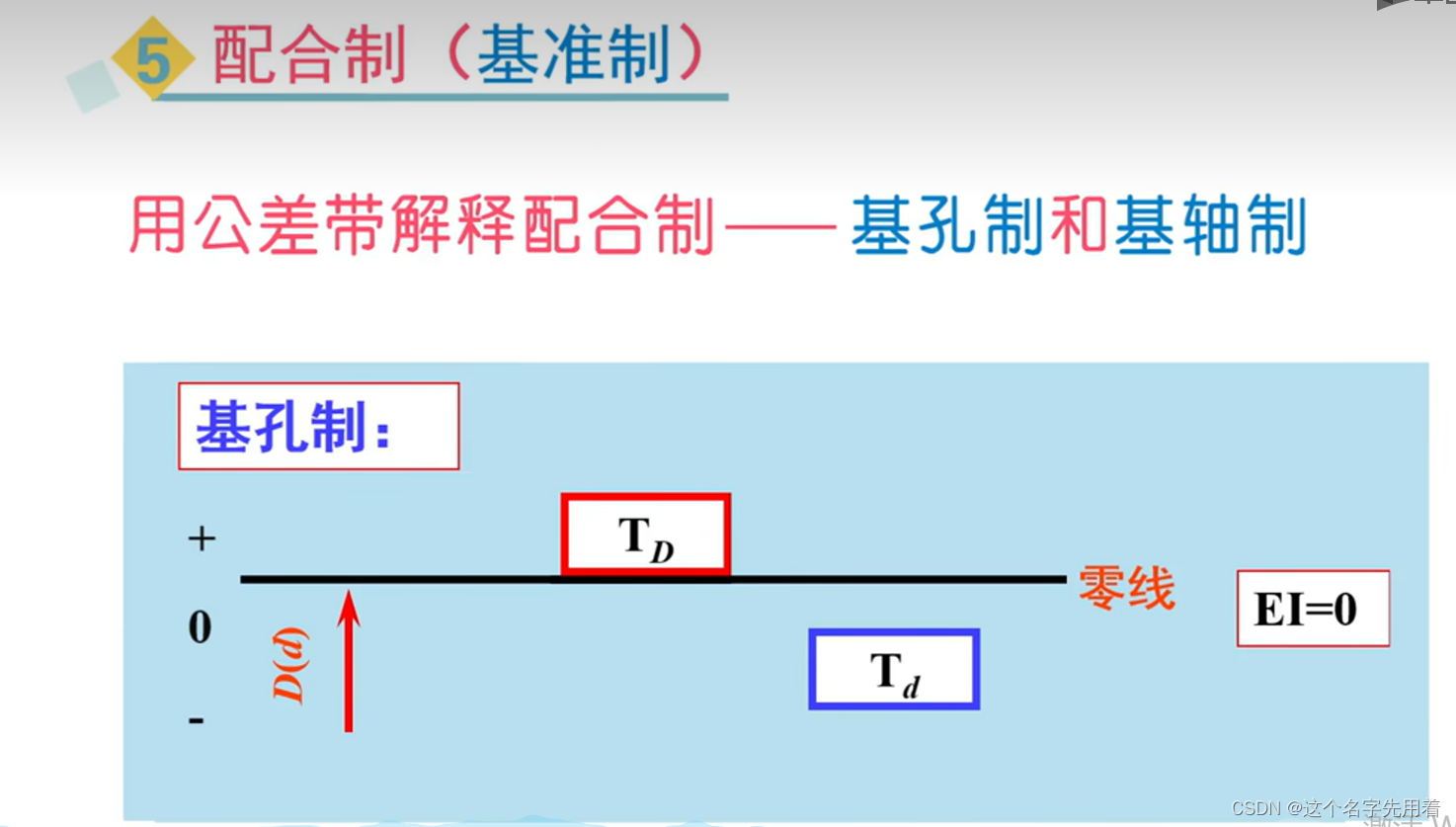

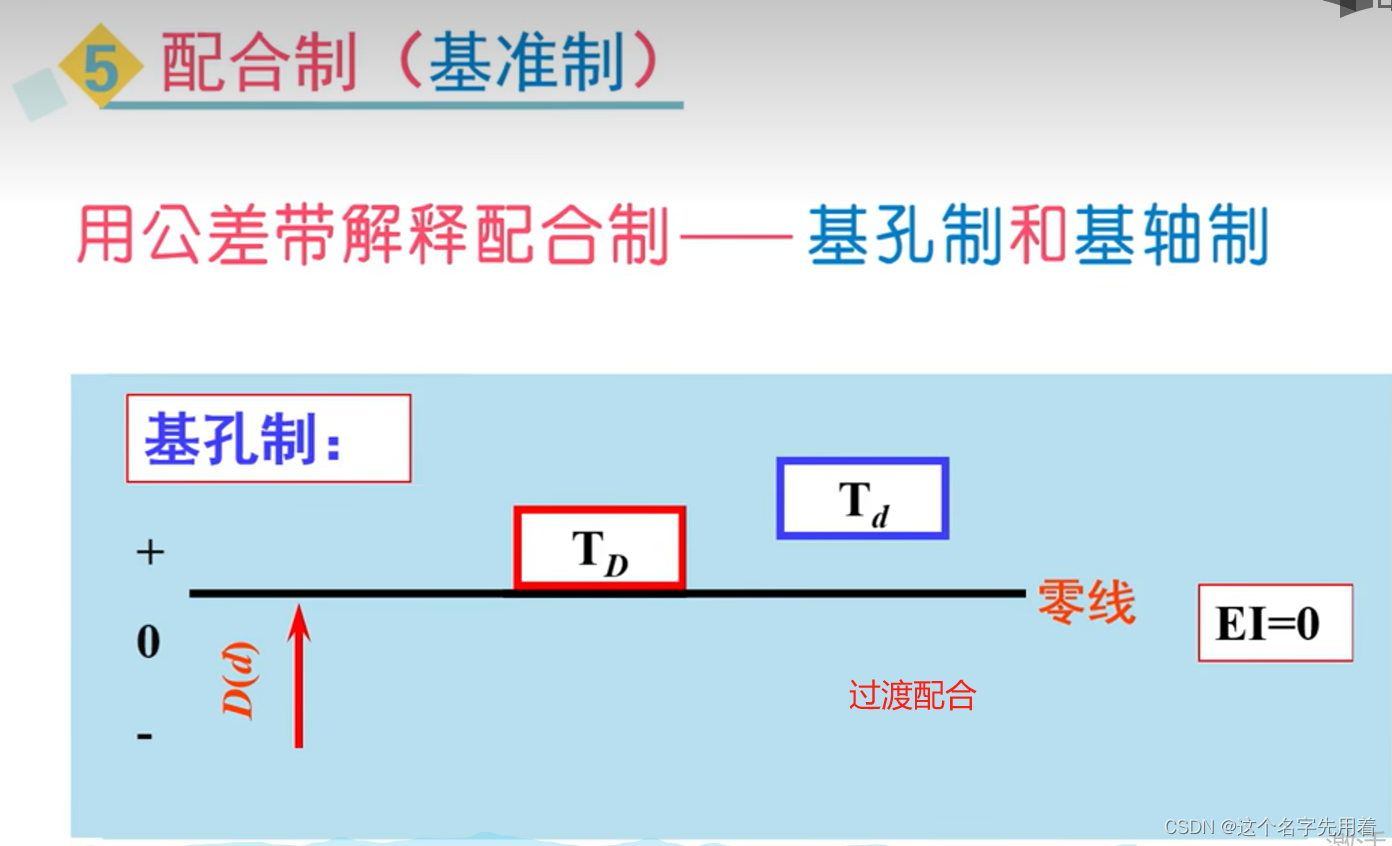

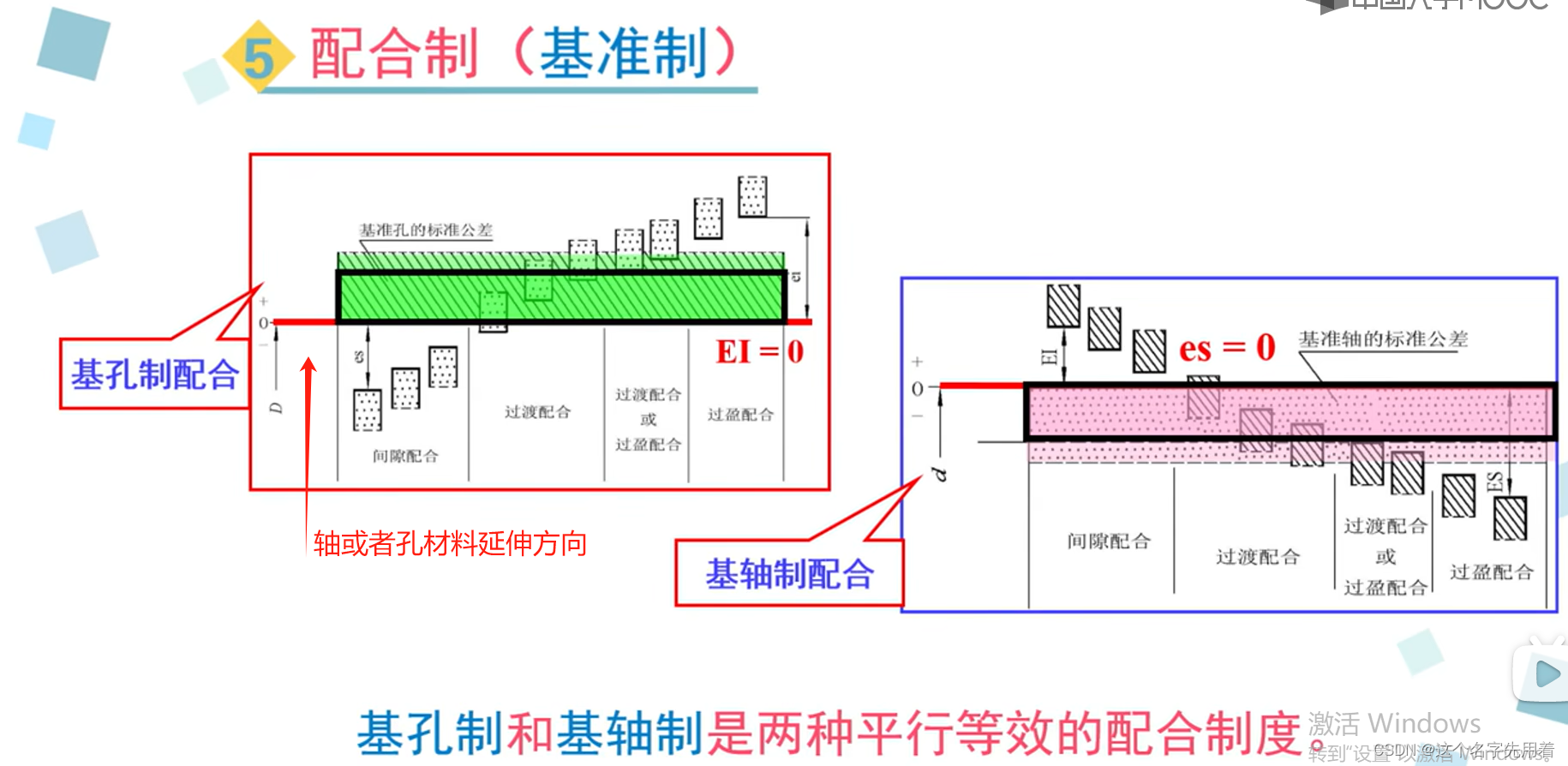

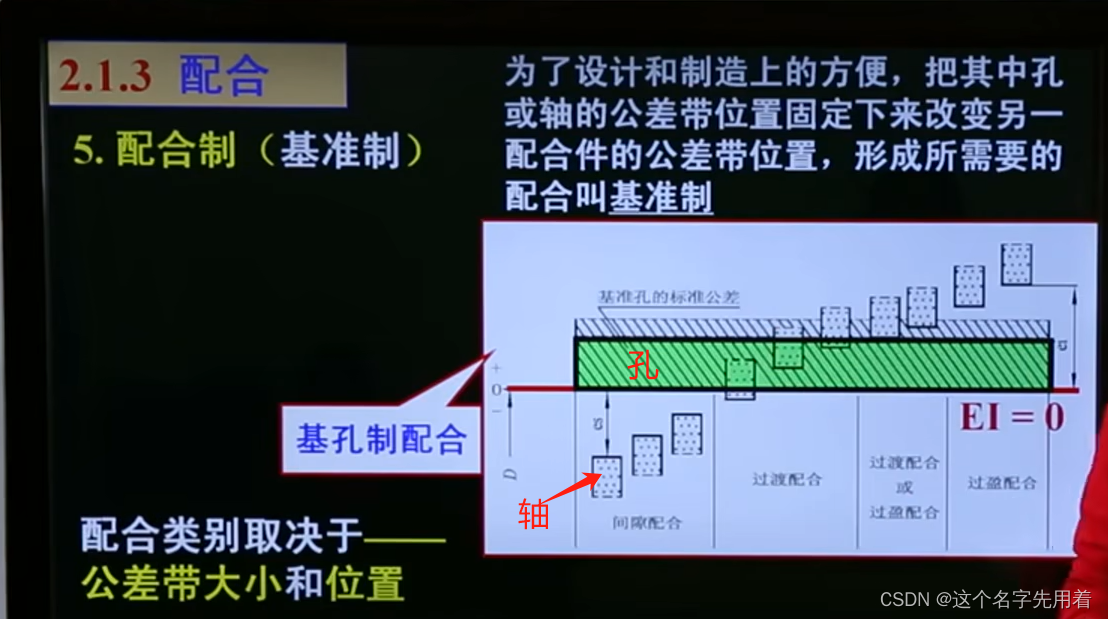

基孔制和基轴制：

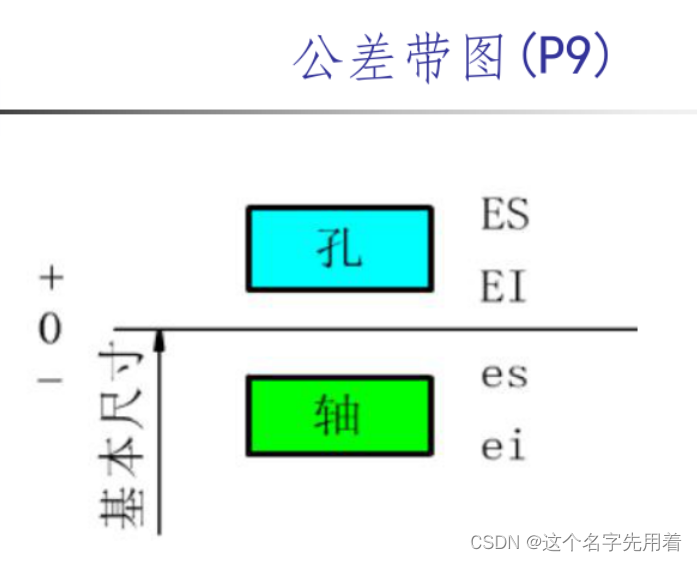

注意：图中孔是斜线标志，轴是点标志；

间隙配合：

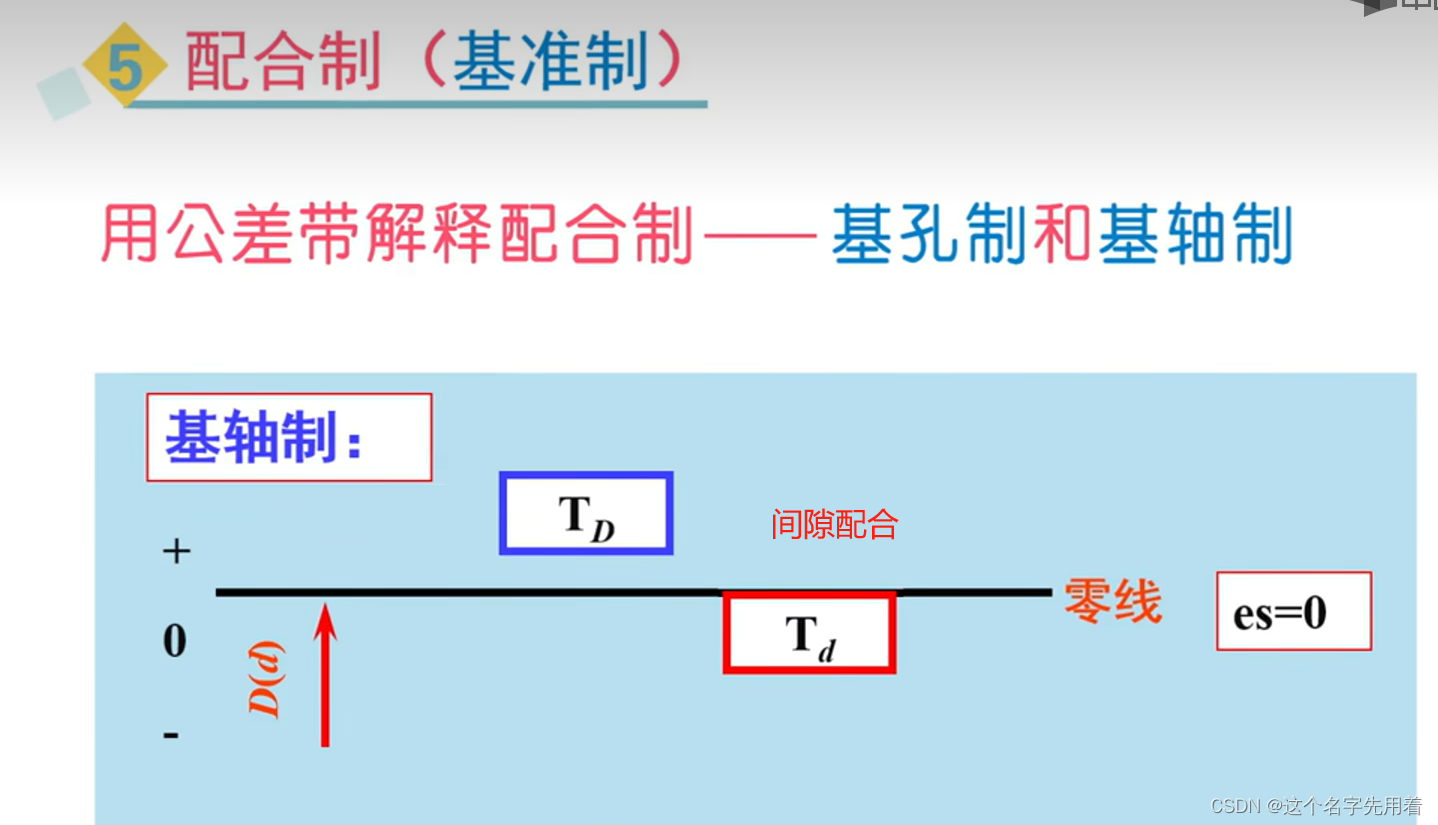

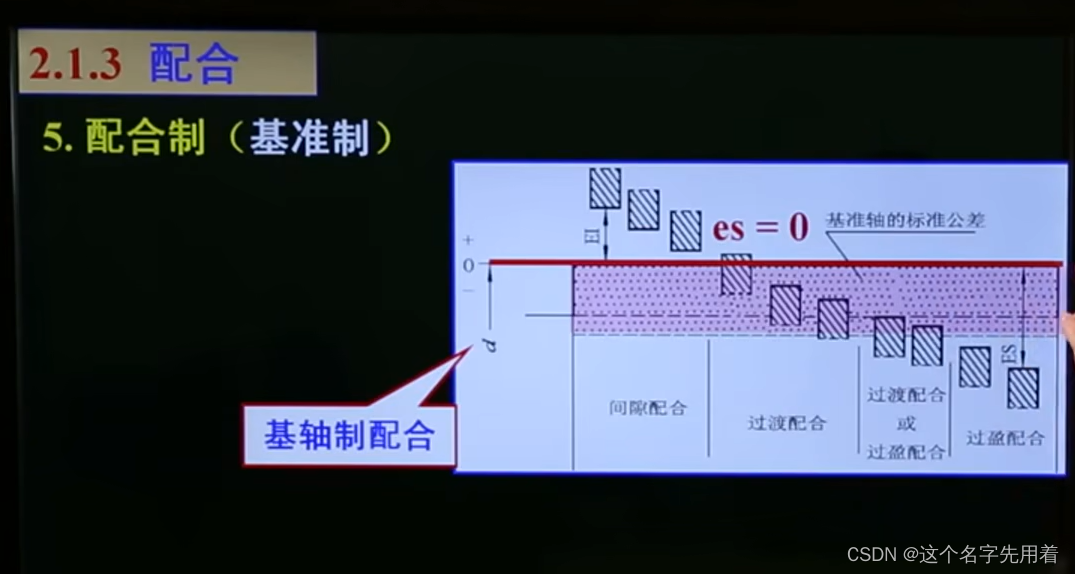

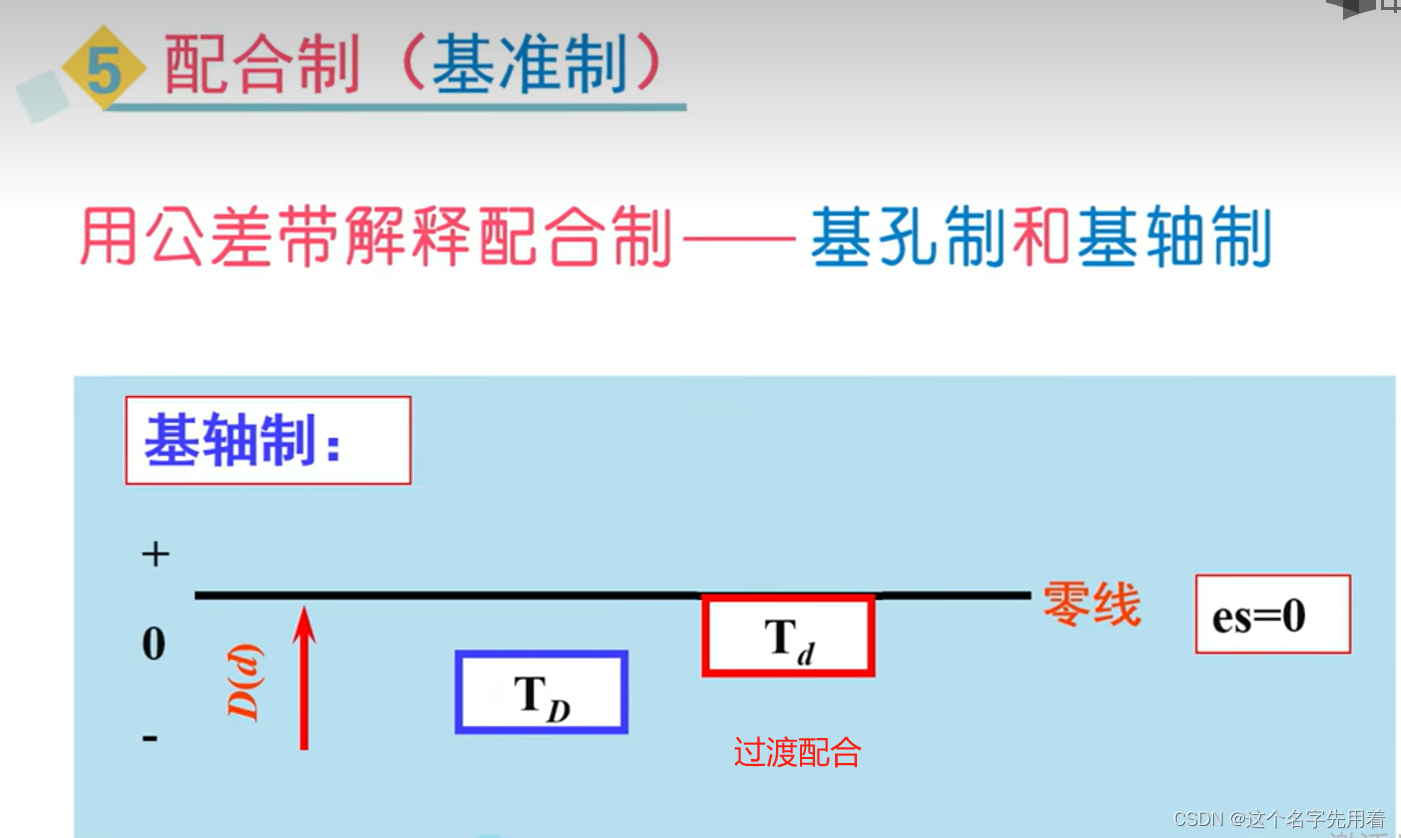

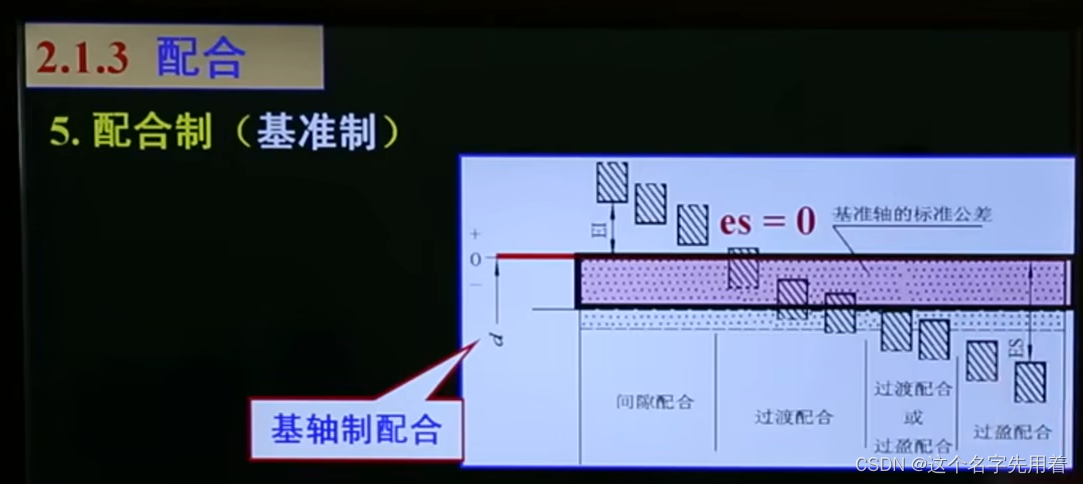

基轴制：

第四课：

概念：

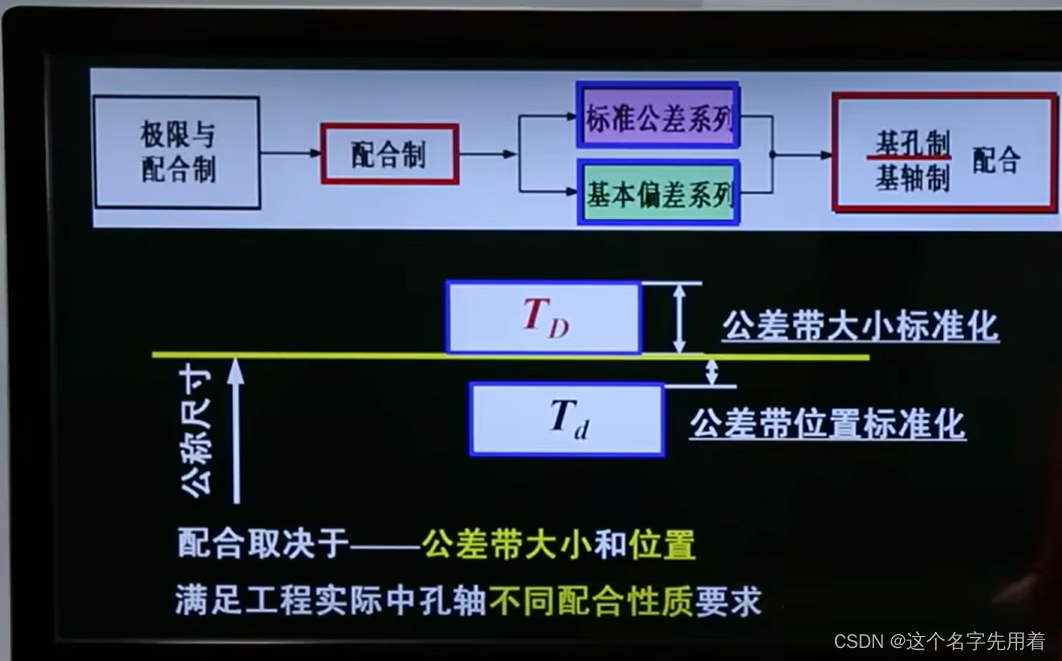

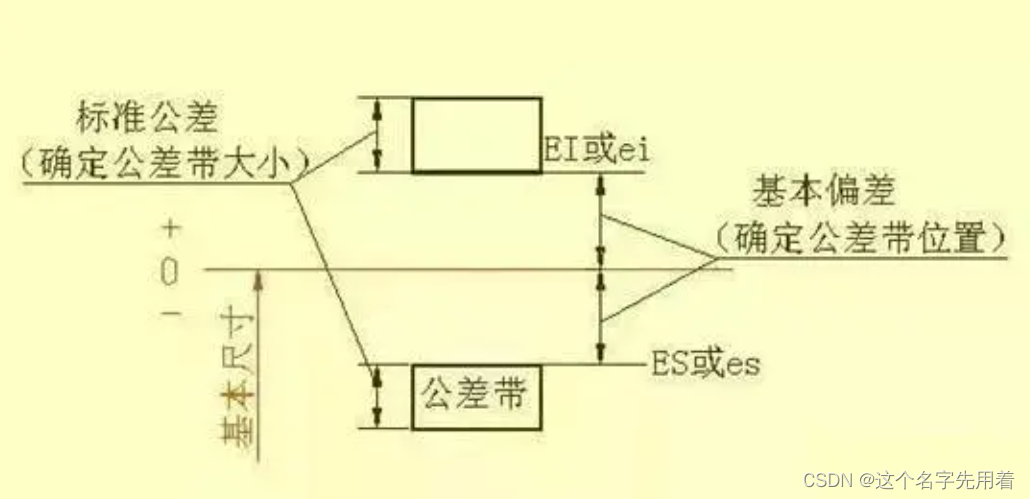

标准公差和基本偏差
为便于生产，实现零件的互换性及满足不同的使用要求，国家标准GB_T 1800.1-2009《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。标准公差确定公差带的大小，而基本偏差确定公差带的位置。

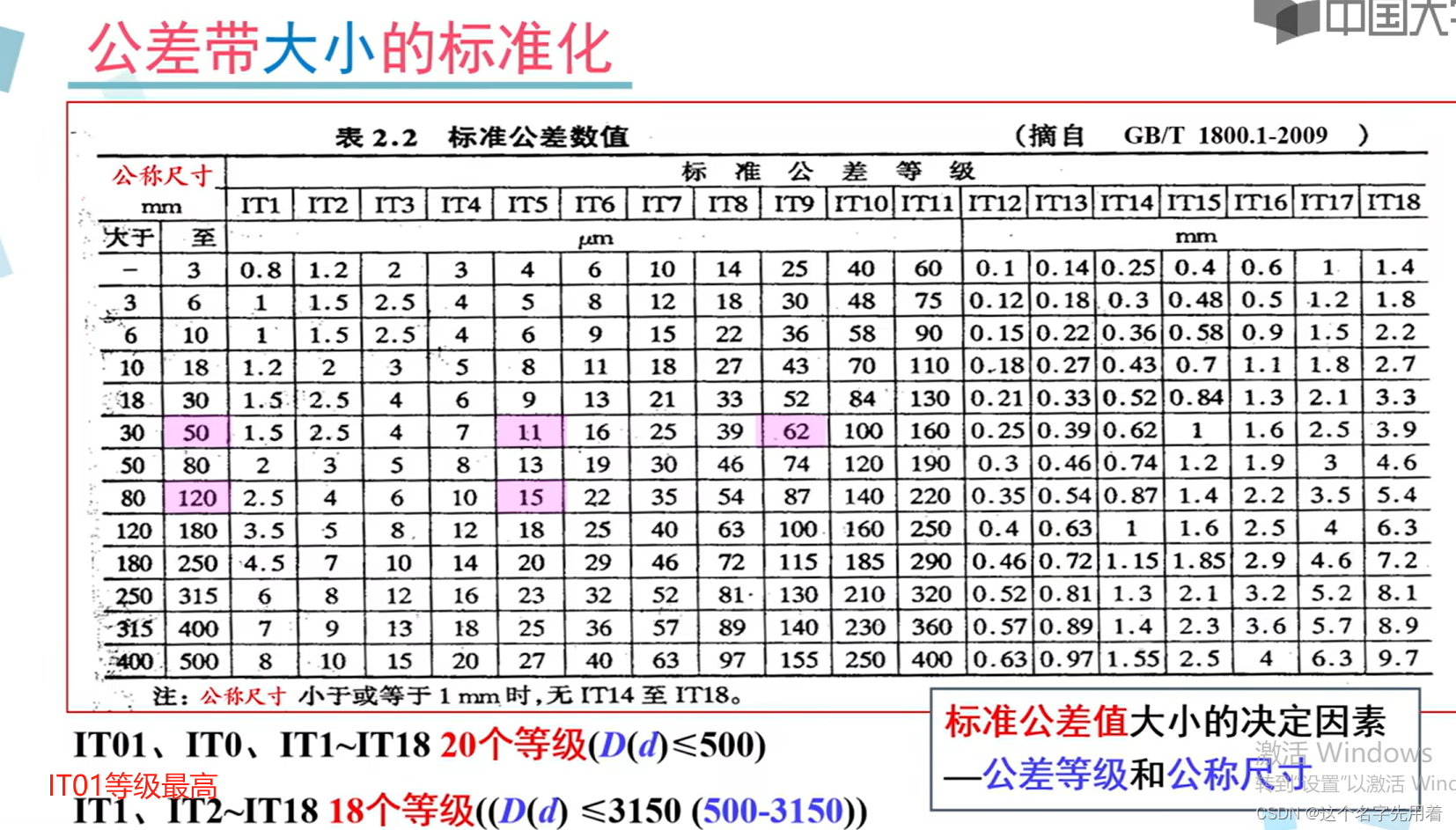

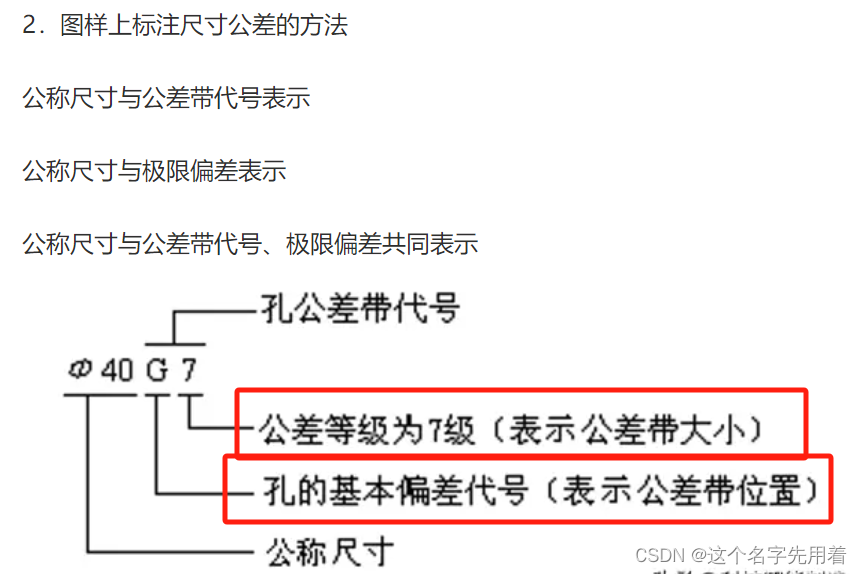

标准公差：

标准公差是由国家标准规定的，用以确定公差带大小的任一公差。它用符号“IT”和阿拉伯数字组成的代号表示，分为20个等级，从IT01到IT18，其中IT01的精度最高，IT18的精度最低。标准公差的数值由基本尺寸和公差等级来决定，其中公差等级是确定尺寸精确程度的标记。标准公差的具体数值见有关标准。

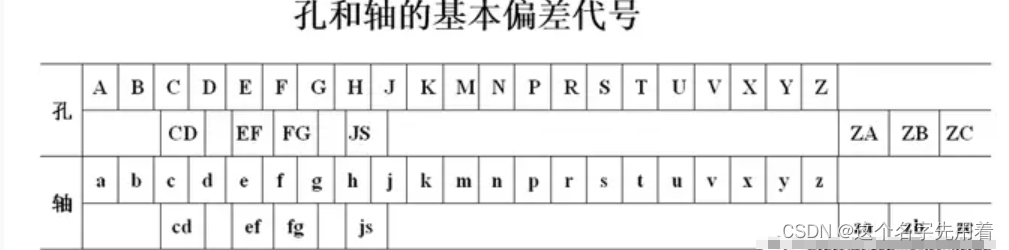

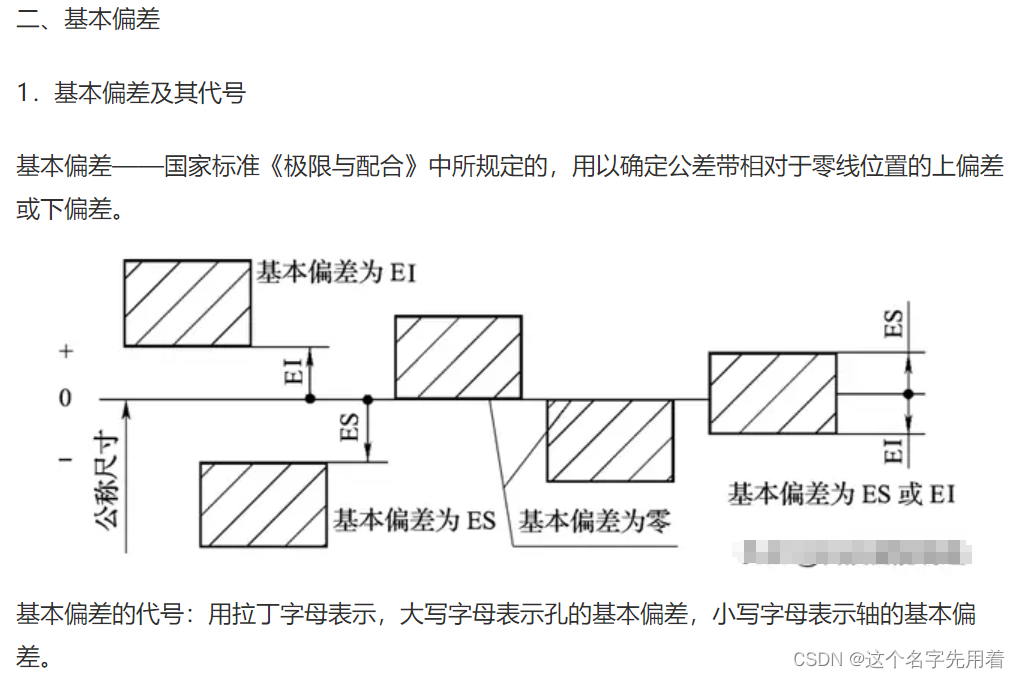

基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。当公差带在零线的上方时，基本偏差为下偏差；反之，则为上偏差。基本偏差共有28个，代号用拉丁字母表示，大写为孔，小写为轴。

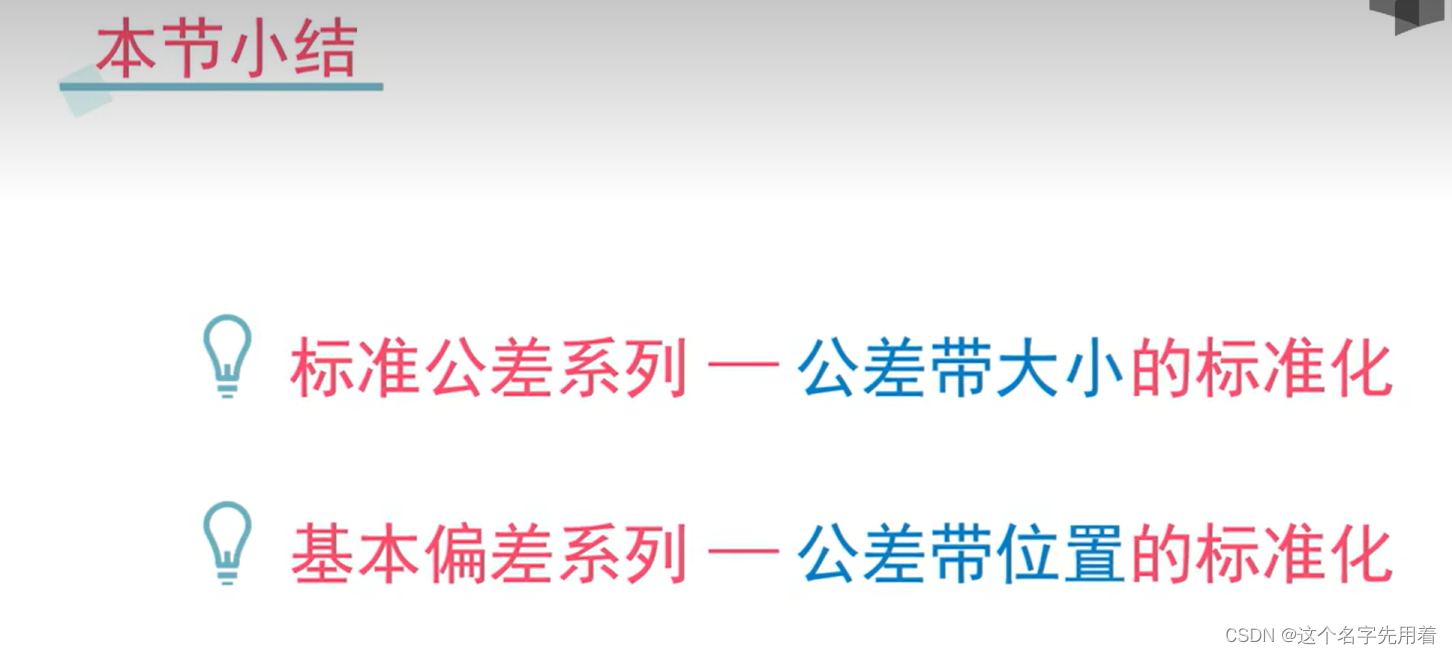

简而言之，标准公差决定了公差带的大小，即尺寸允许的变动范围；而基本偏差则确定了公差带的位置，即相对于零线的位置。这两者共同构成了公差带，用于控制零件的尺寸精度和互换性，确保零件在装配时的准确性和可靠性。

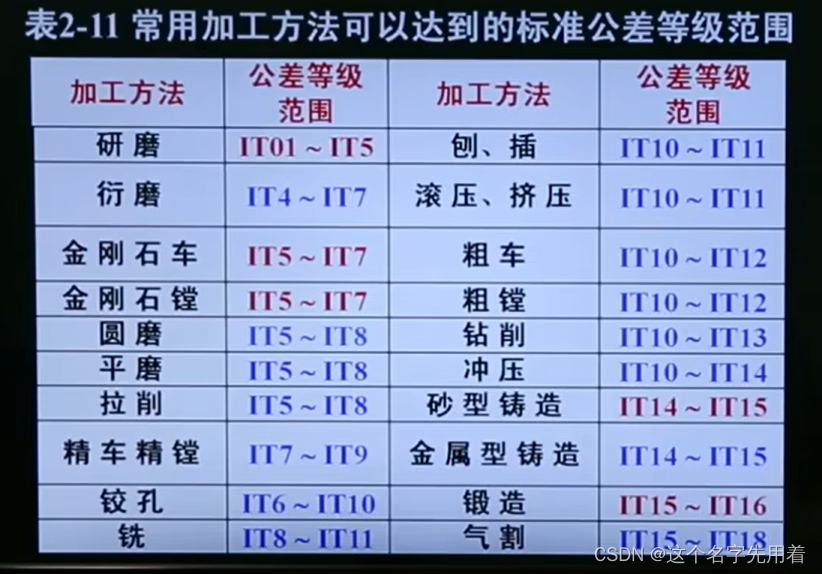

一般的孔轴配合使用的精度是5-12级；

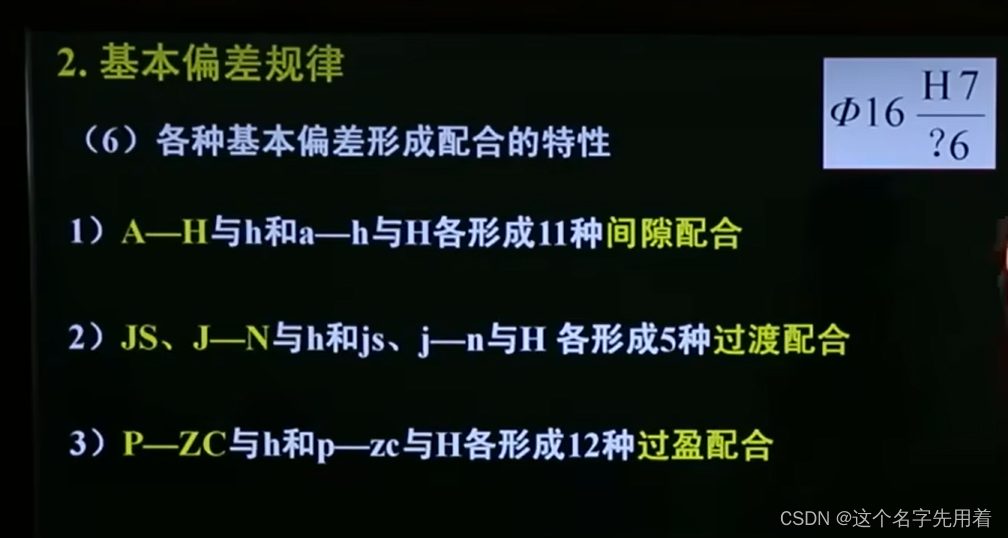

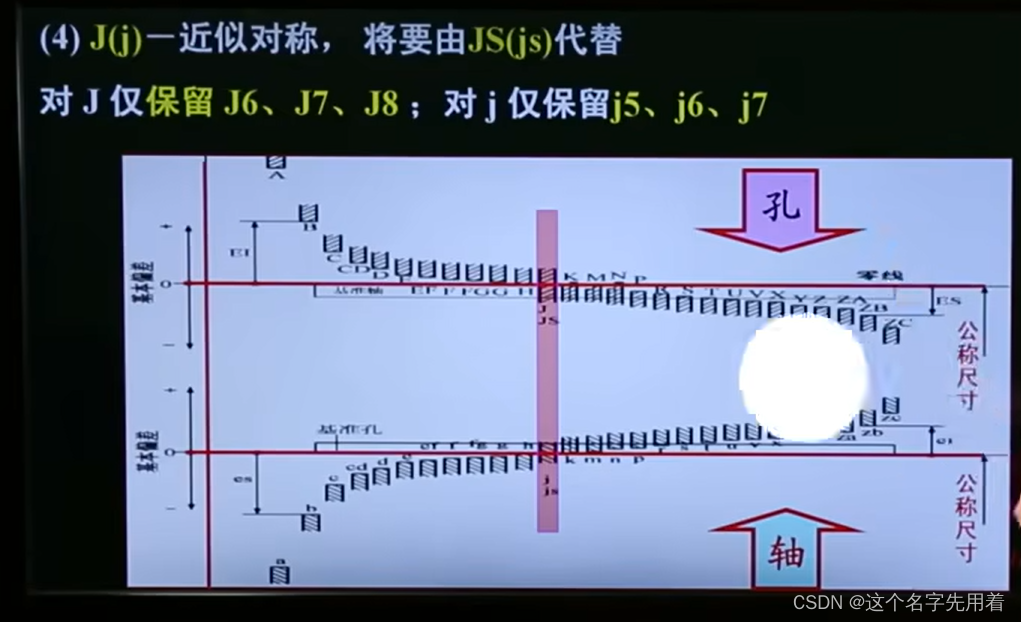

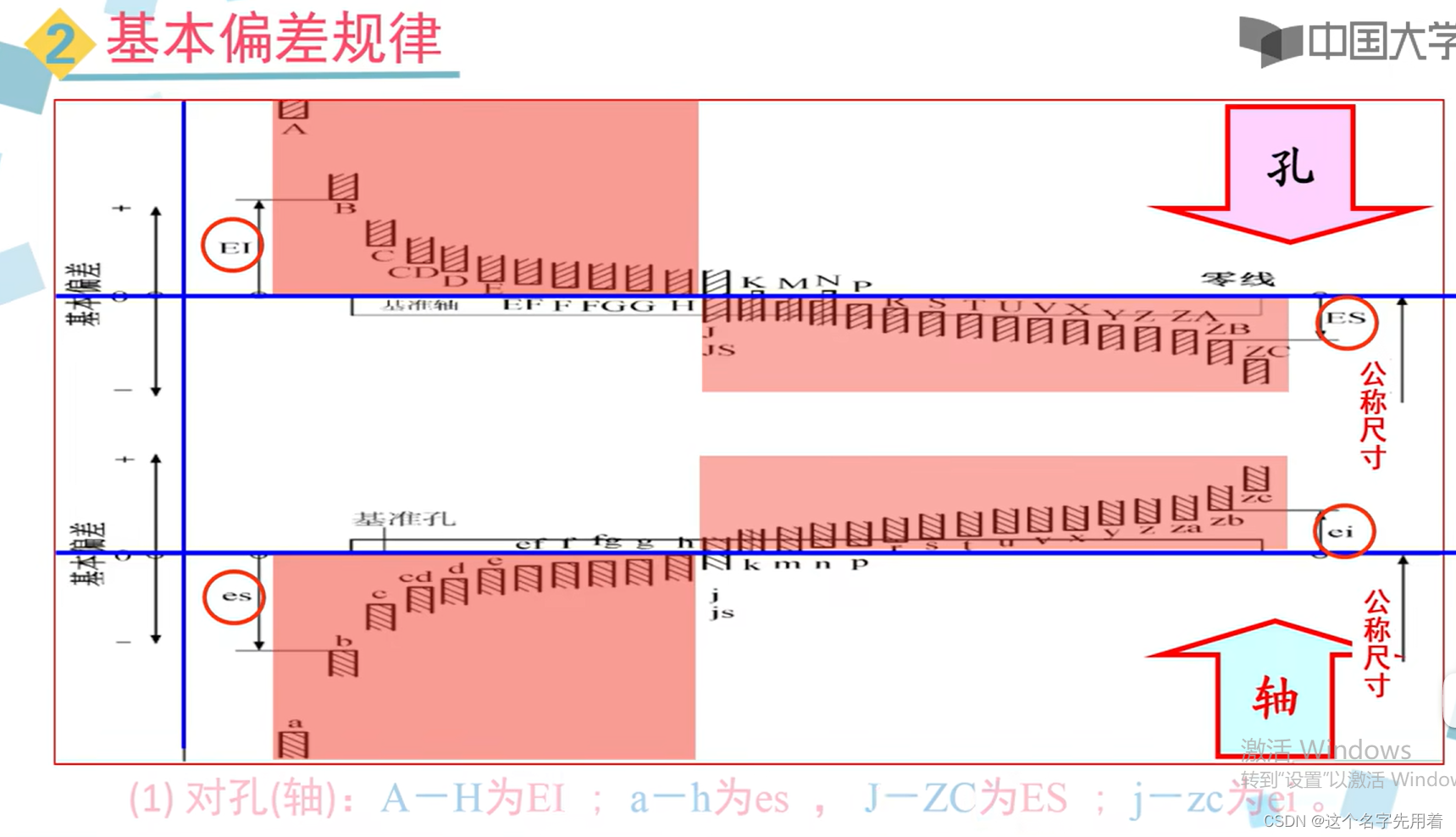

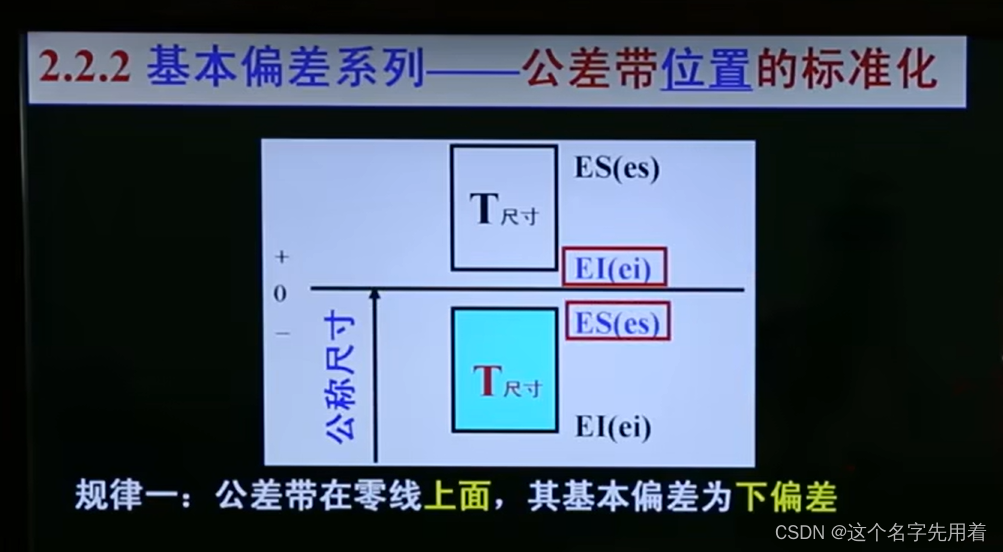

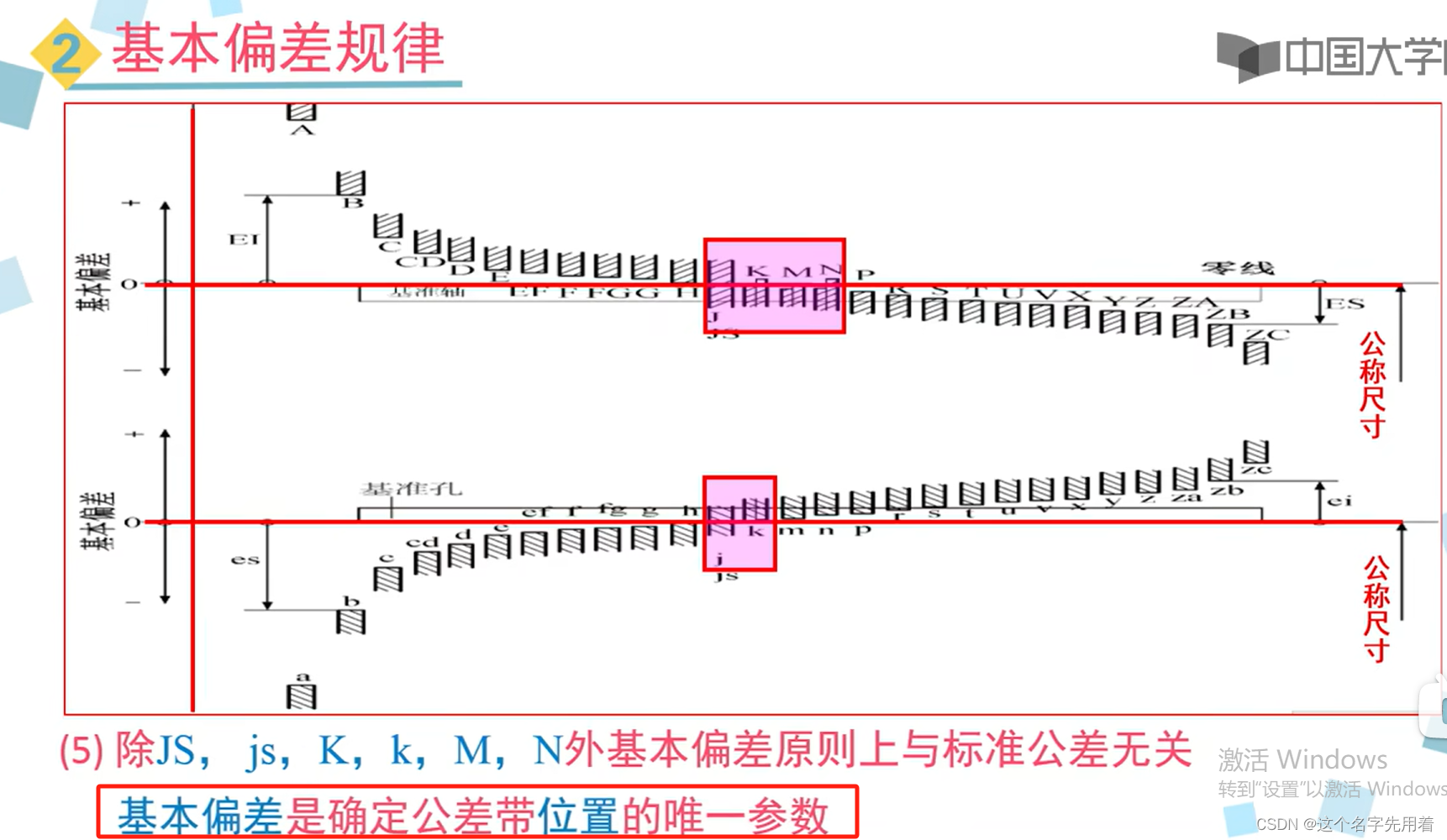

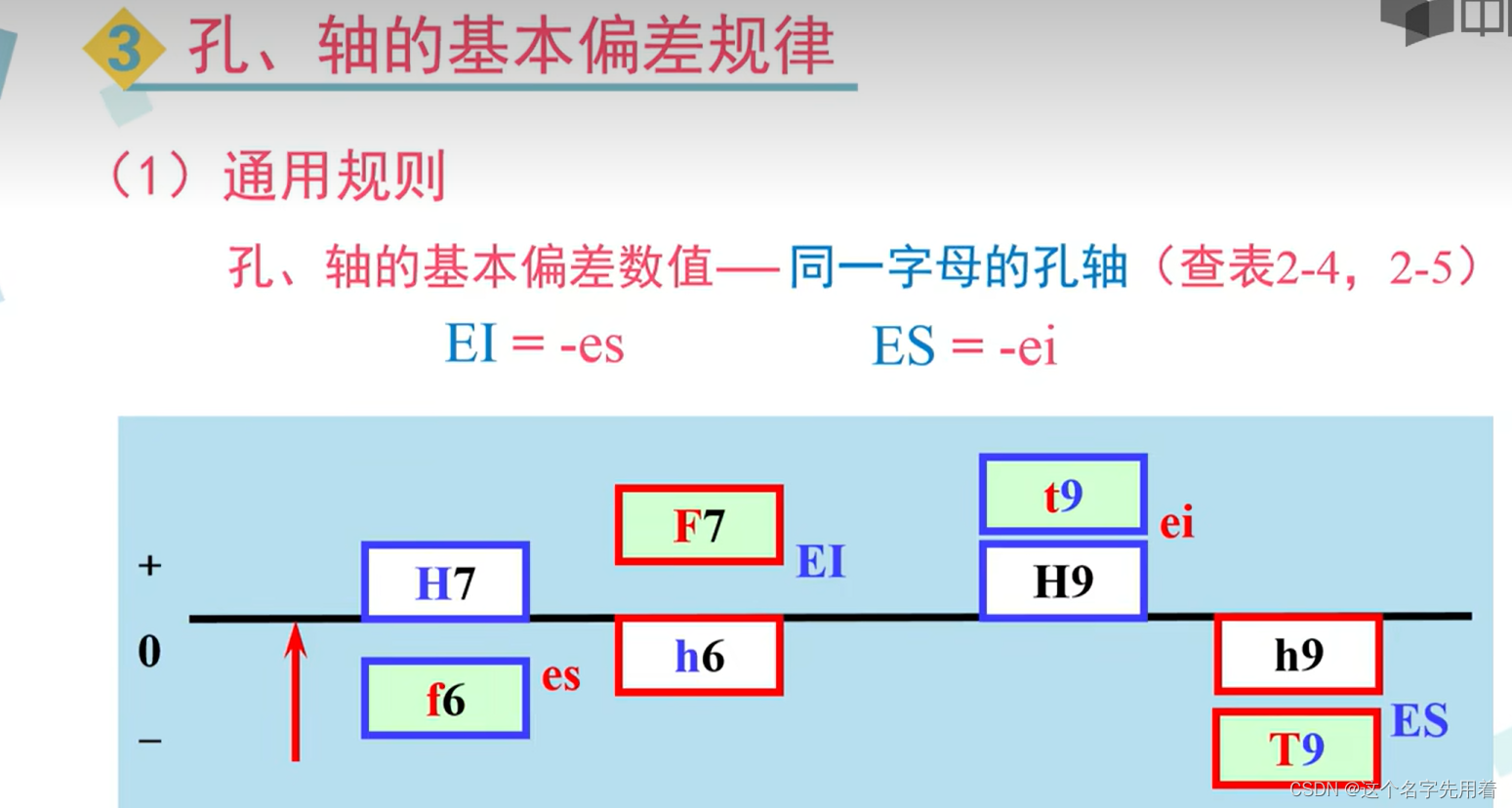

基本偏差：

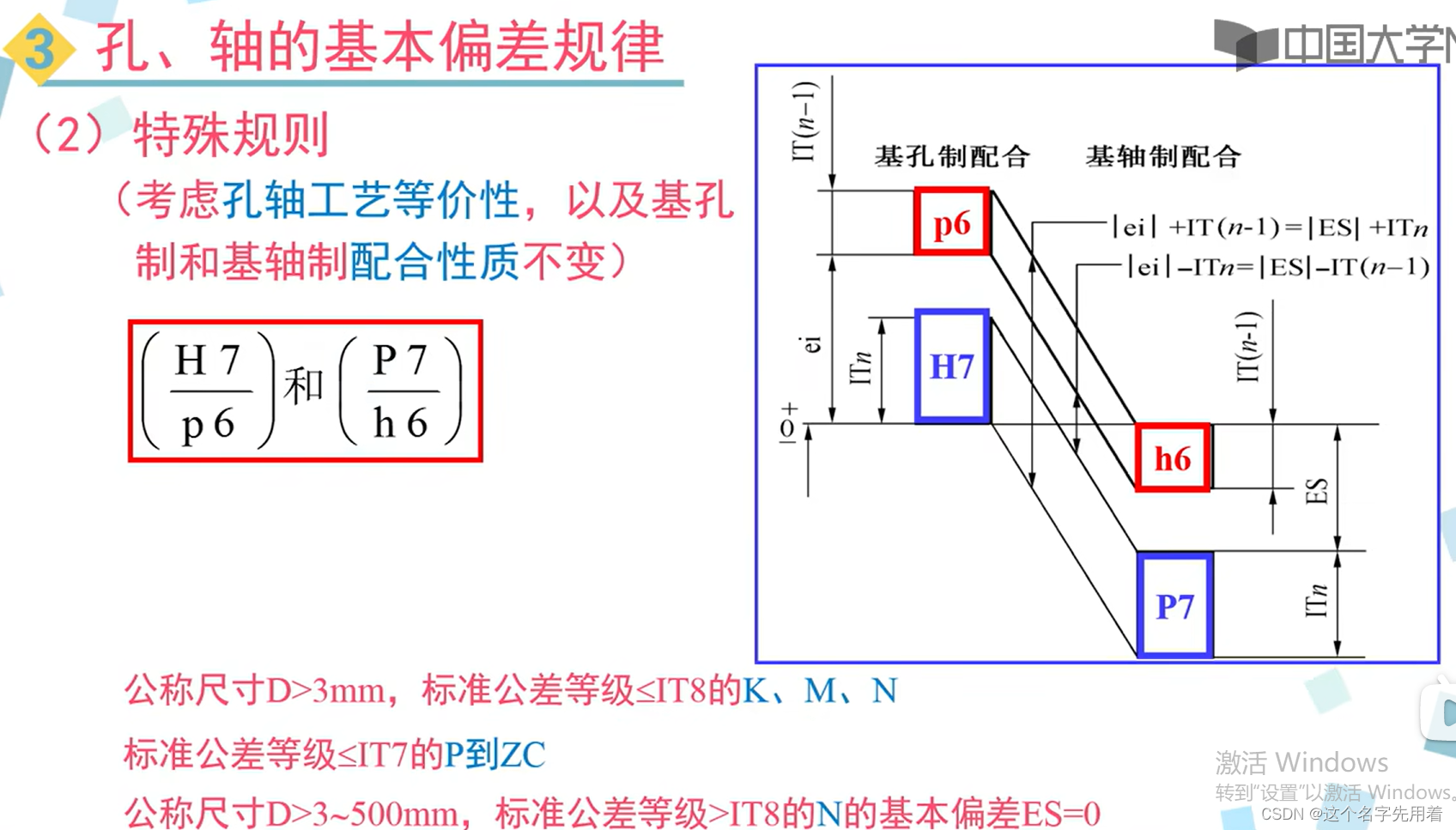

规律二：

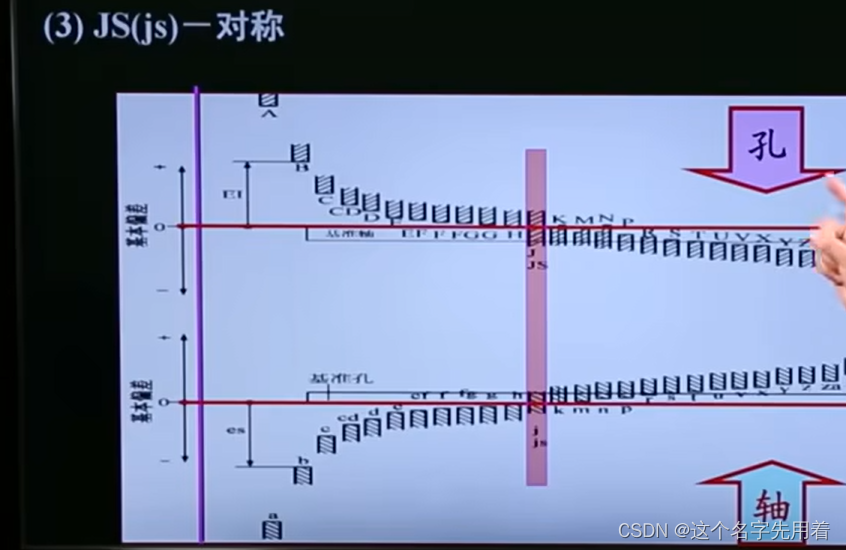

规律三：

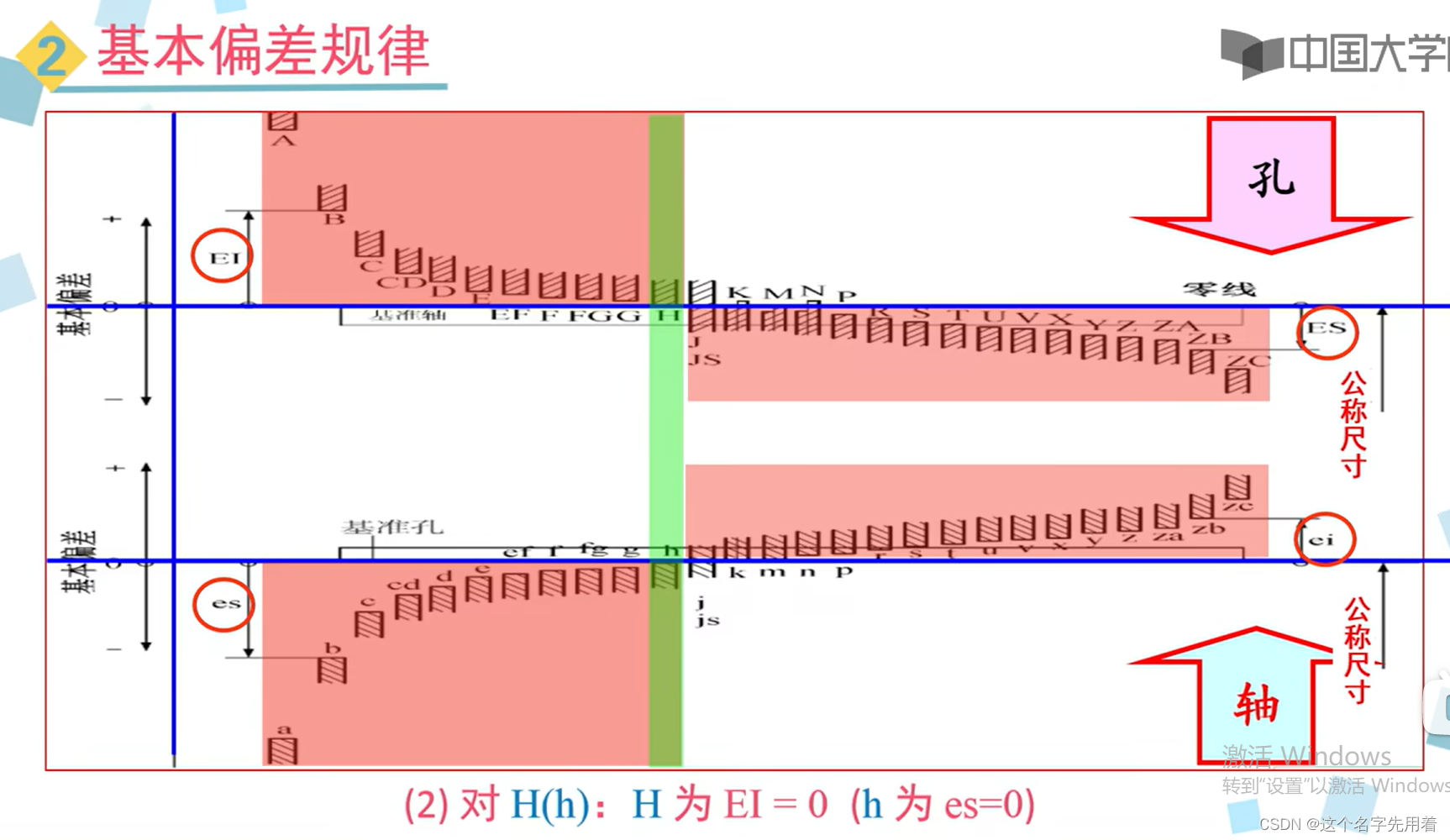

一旦是基孔制，一定是H,一旦是基轴制一定是h;

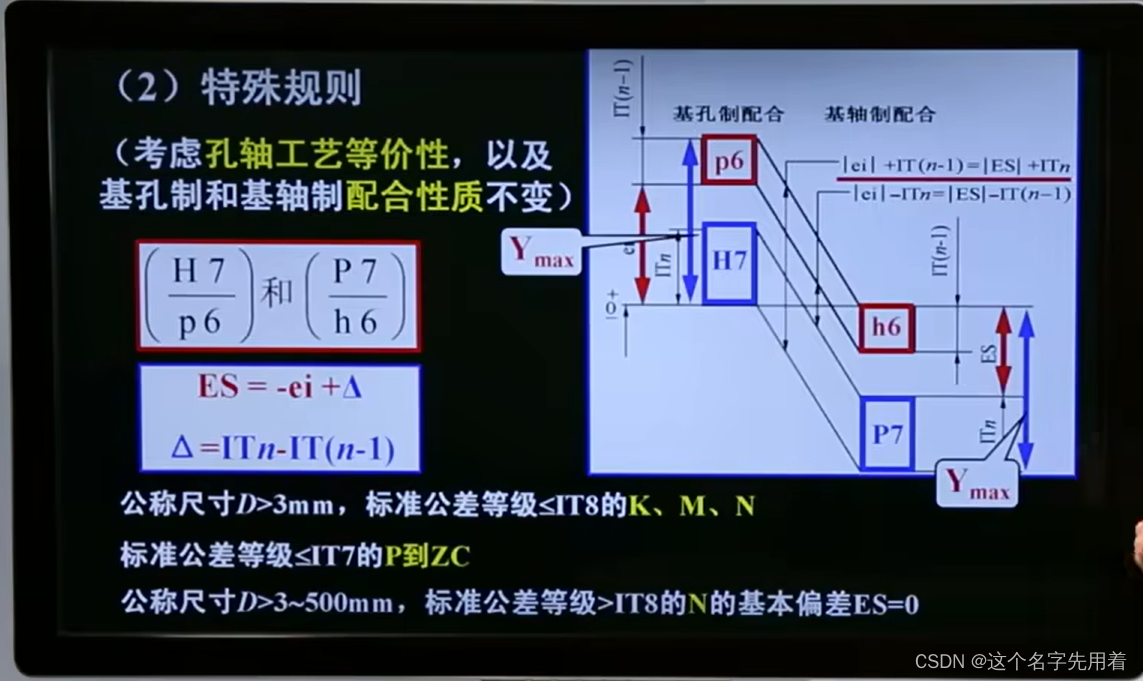

规律四：
