SMC电气比例阀应用

       电气比例阀是自动化设备开发中时常会碰到的一种电气元件,它的工作原理是通过PLC的模拟量输出,对比例阀门的开度进行一个调整,从而对气路进行一个精确稳定的控制。

       此文主要介绍SMC电气比例阀在项目中应用场景设置。

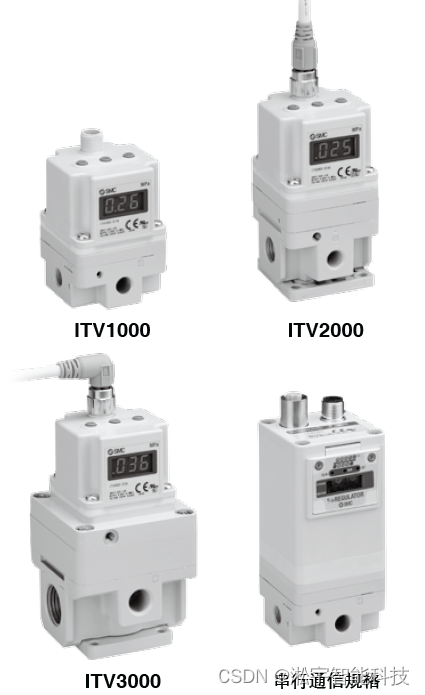

       SMC-ITV系列有1000型、2000型、3000型。

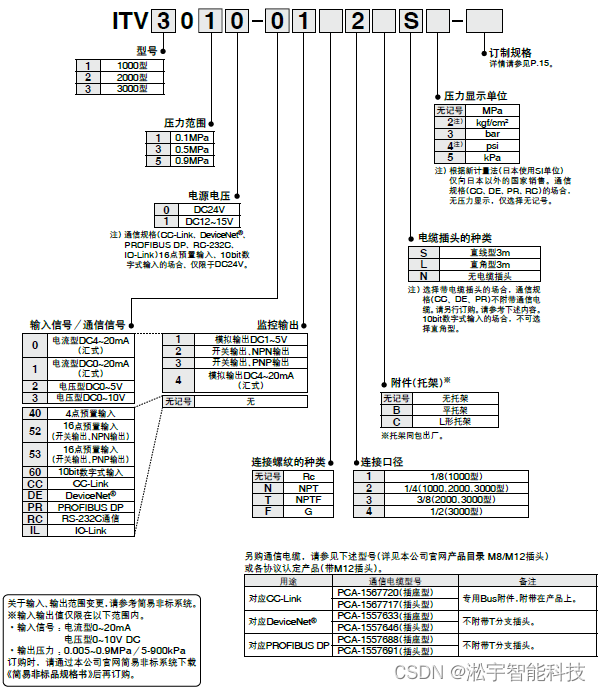

选型参数参考:

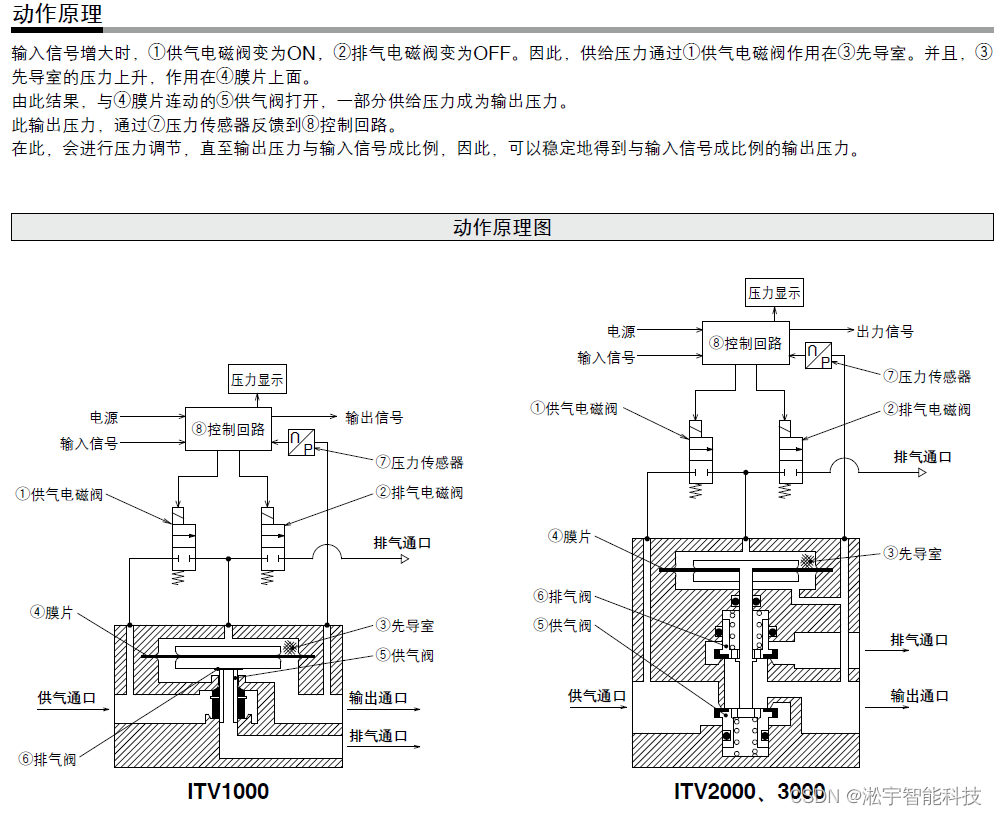

电气比例阀工作原理,

通过PLC输出信号控制比例阀的内部电磁阀,进而控制输出气压大小,通过压力传感器反馈输出的气压值,从而形成一个闭环系统。

在理解了电气比例阀的工作原理后,对如何使用它就有了更深入的理解。

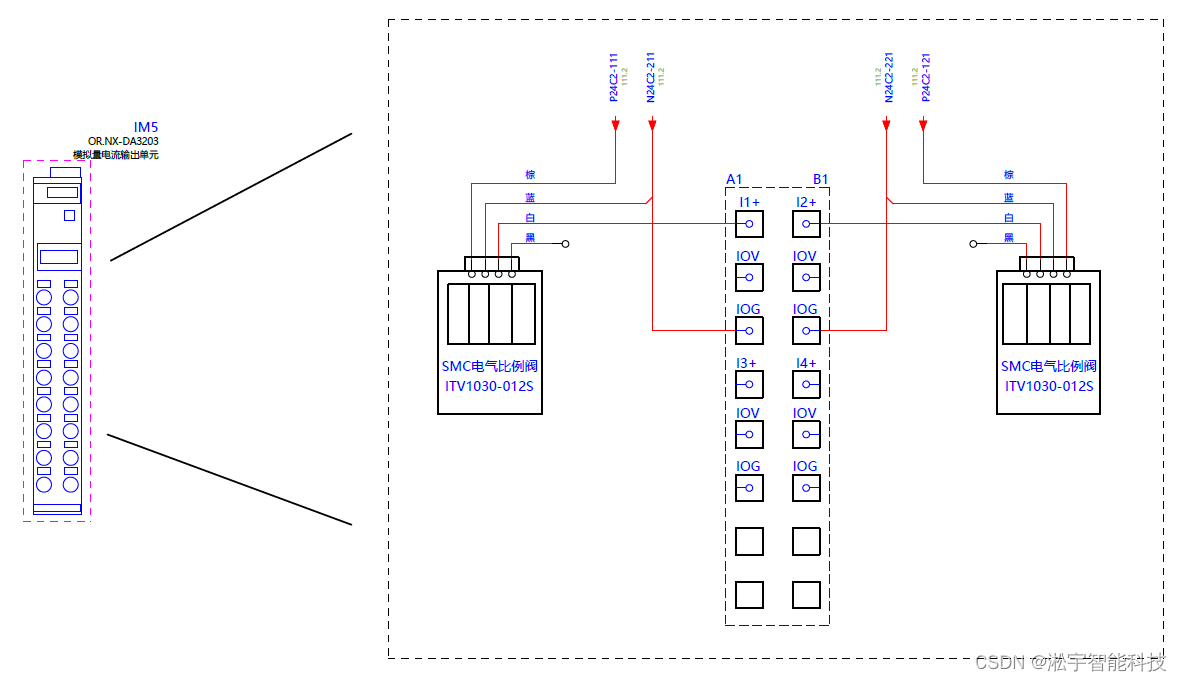

                   这里提供了一个SMC电气比例阀ITV1030-012S接入欧姆龙NX-DA320模拟量电流输出单元的线路图,供电气开发人员参照:
