西门子G120变频器的参数设置（图文详解）

、操作面板的认知与操作

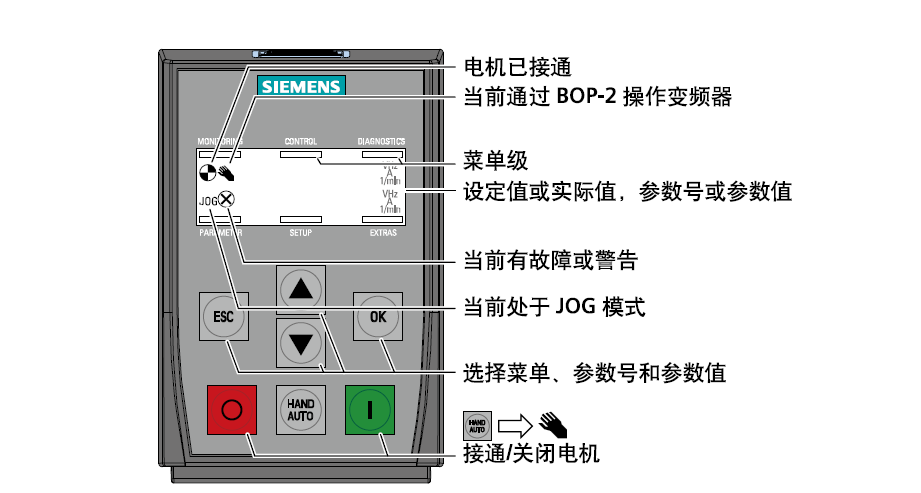

1、 基本操作面板BOP-2

图1-1 基本操作面板

BOP-2基本操作面板安装于控制单元上方，可以用于对变频器的调试，运行监控以及输入某个参数的设置。BOP-2操作面板为两行显示，一行显示参数值，一行显示参数名称。变频器的参数可以拷贝上载到操作面板，在必要的时候可以下载到相同类型的变频器中。

2、 快速调试模式

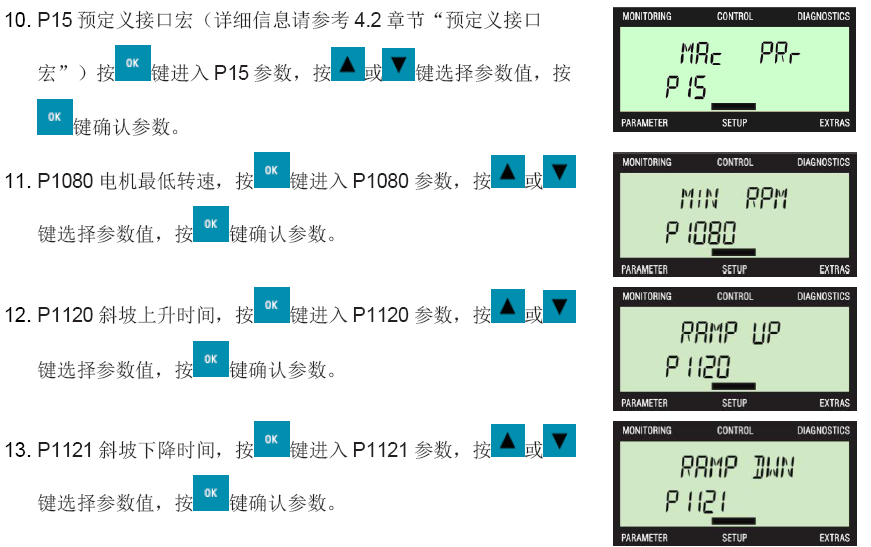

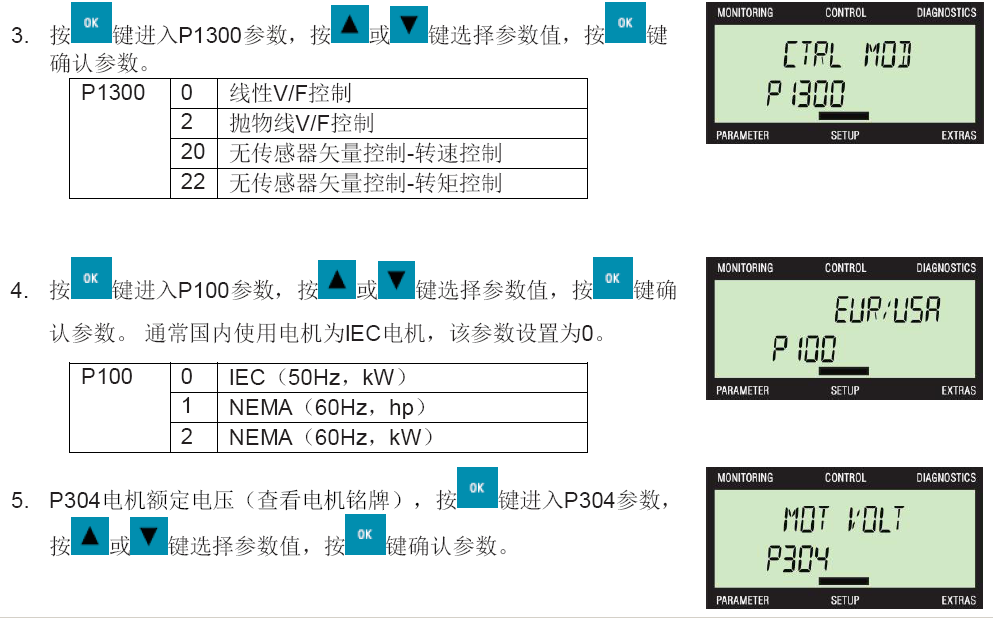

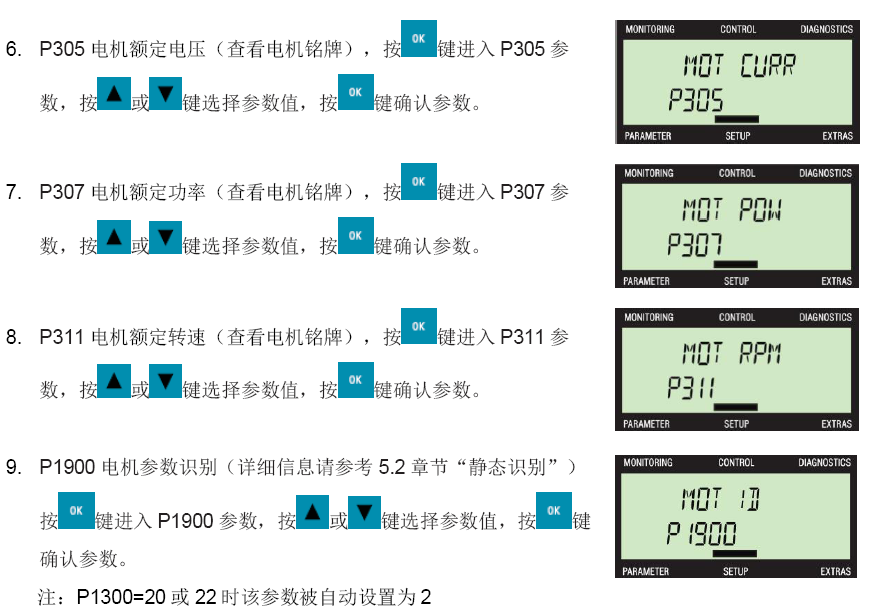

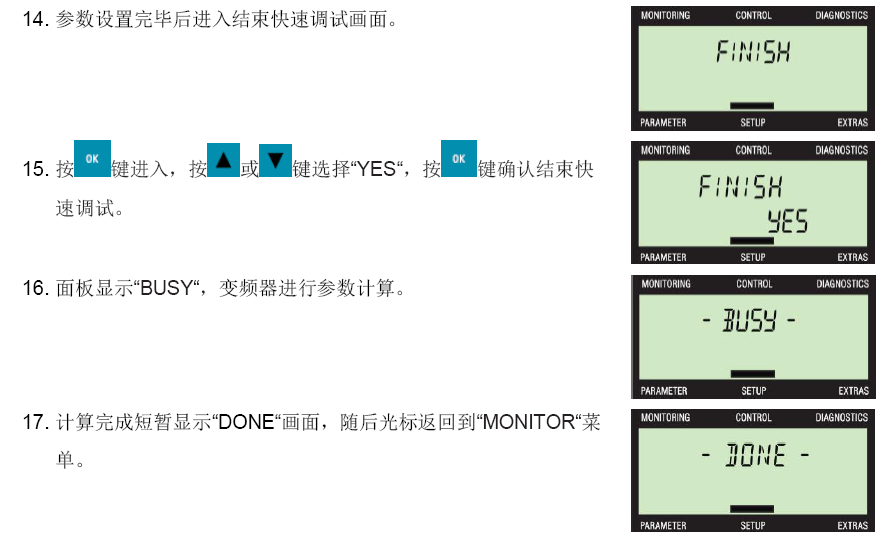

快速调试通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到简单快速运转电机的一种操作模式。使用BOP-2进行快速调试步骤如下：

如果在快速调试中设置P1900不等于0，在快速调试后变频器会显示报警A07991，提示以激活电机数据辨识，等待启动命令（详细信息请参考变频器使用说明书5.2章节“静态识别”）。

二、 参数设置方法

BOP-2修改参数

修改参数值是在菜单“PARAMS”和“SETUP”中进行。

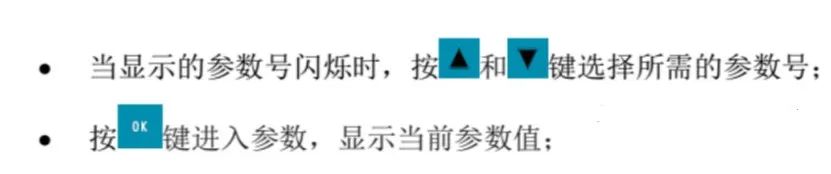

1、选择参数号：

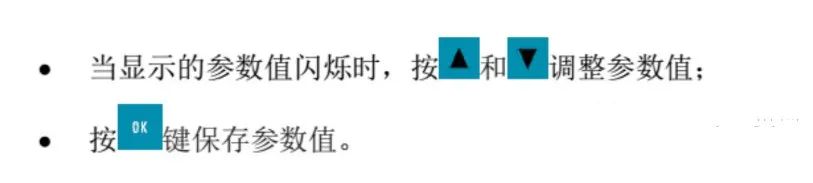

2、修改参数值：

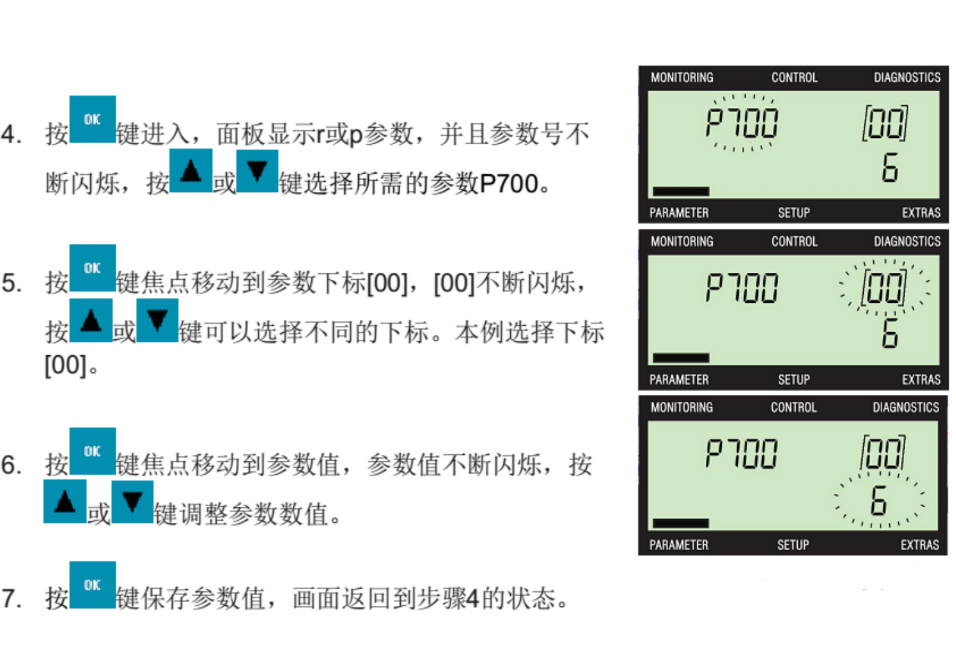

下列步骤以修改P700[0]参数为例：

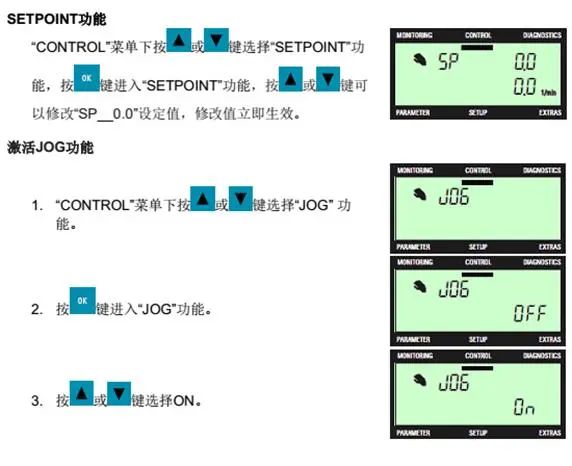

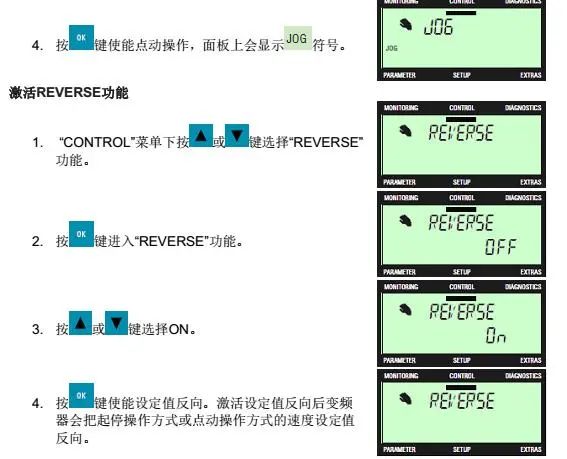

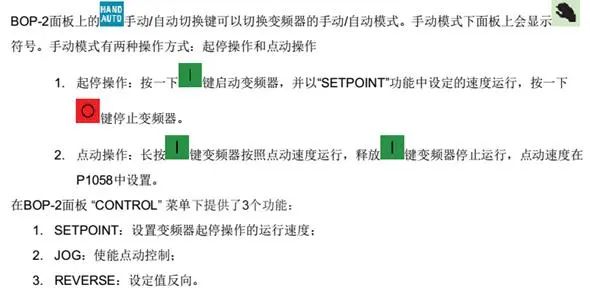

三、BOP-2手动模式

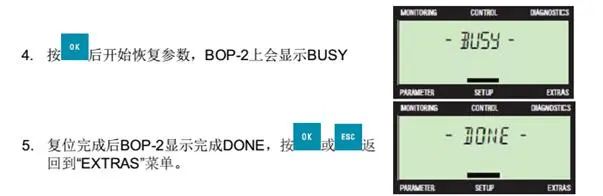

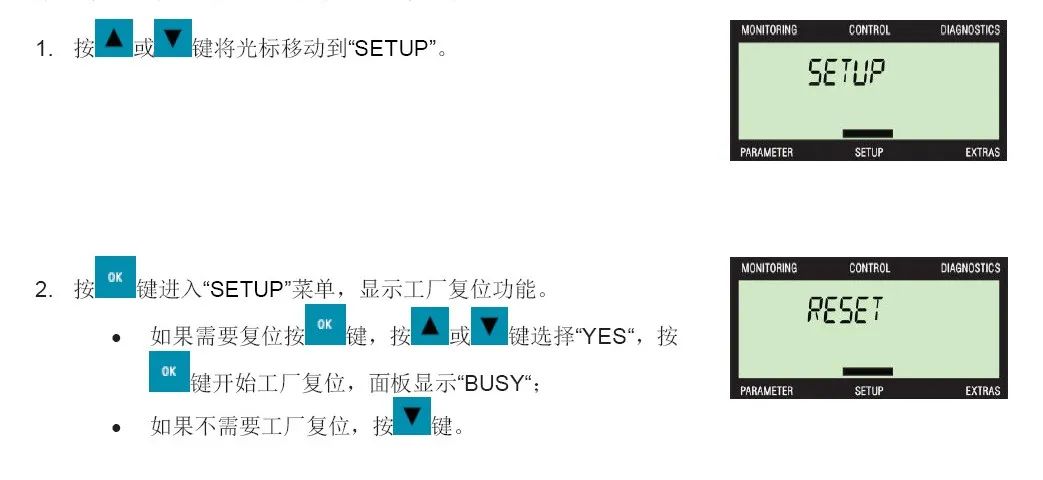

四、恢复工厂设置

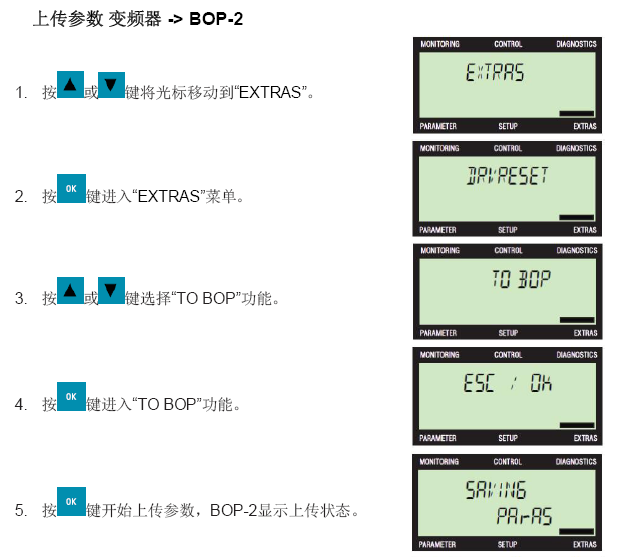

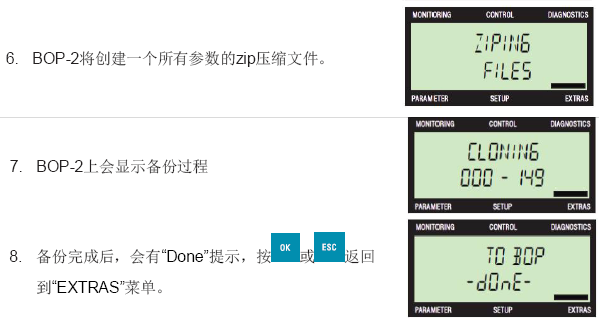

五、上传参数 变频器àBOP-2

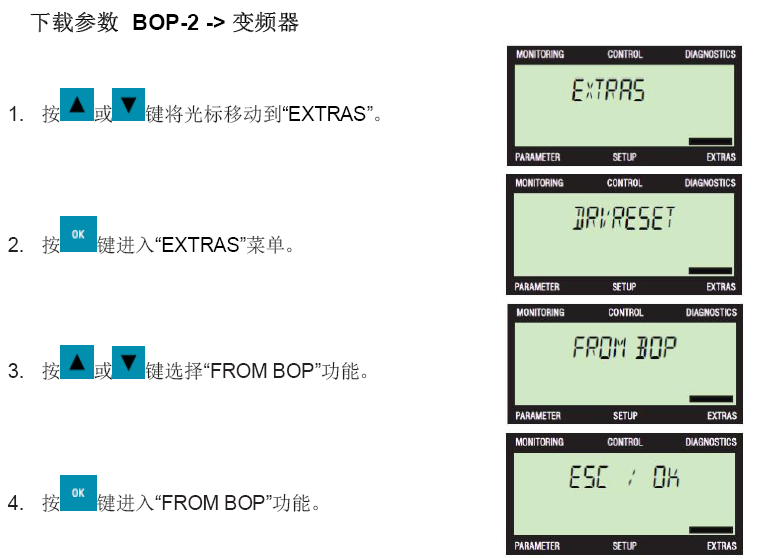

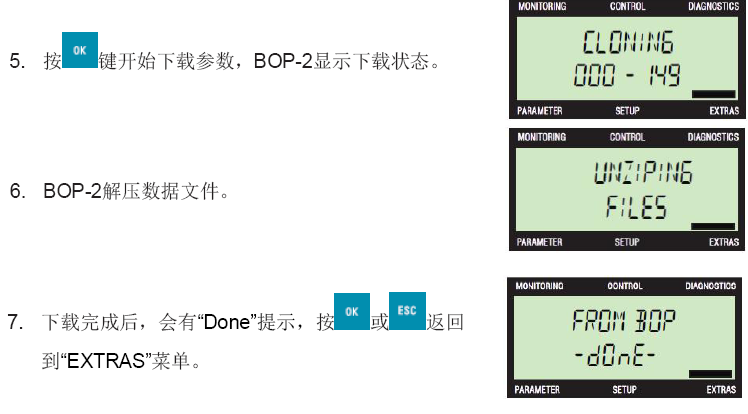

六、下载参数 BOP-2à变频器

七、主要参数设置

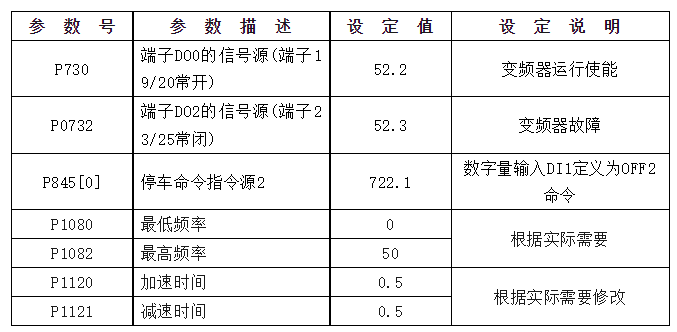

表1-1 变频器主要参数设置
