PLC梯形图（置位与复位）的使用方法

最新推荐文章于 2025-04-03 15:35:00 发布
最新推荐文章于 2025-04-03 15:35:00 发布
阅读量1w 收藏 31
点赞数 37
分类专栏： PLC软件 文章标签： PLC 自动化 人工智能 梯形图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_38570076/article/details/139990746
版权

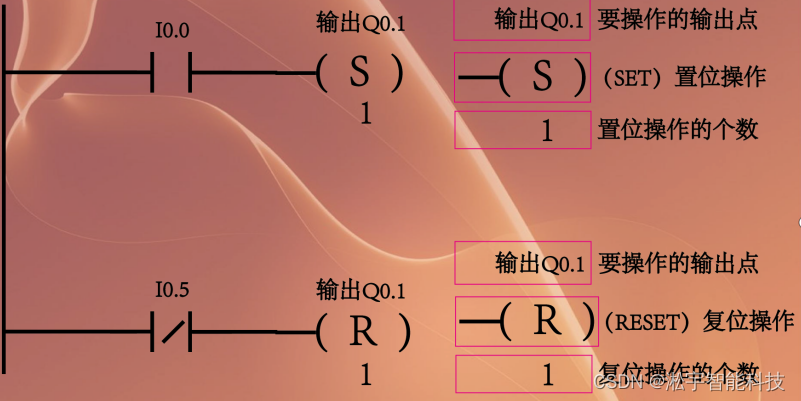

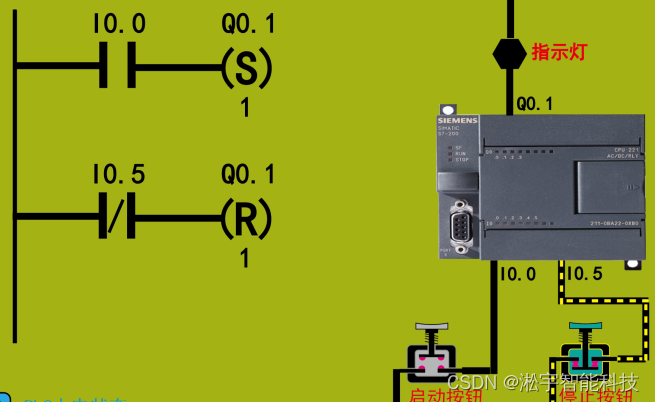

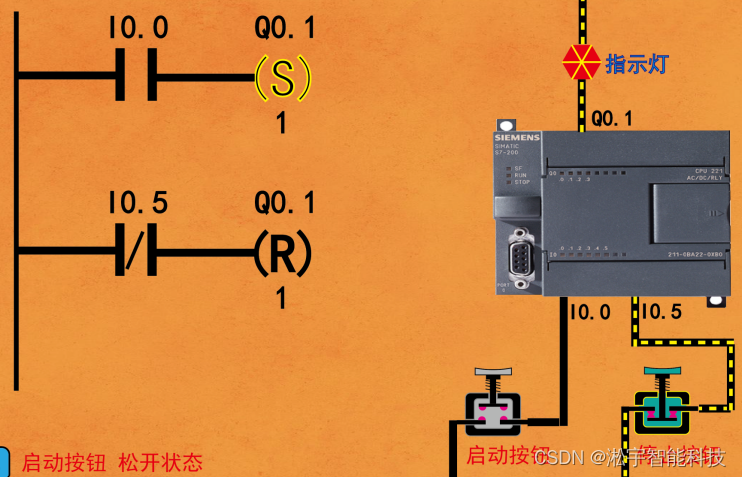

置位指令相当于我们把照明灯的开关按到开的状态，即便我们把手离开，开关也是通的，灯也是亮的。

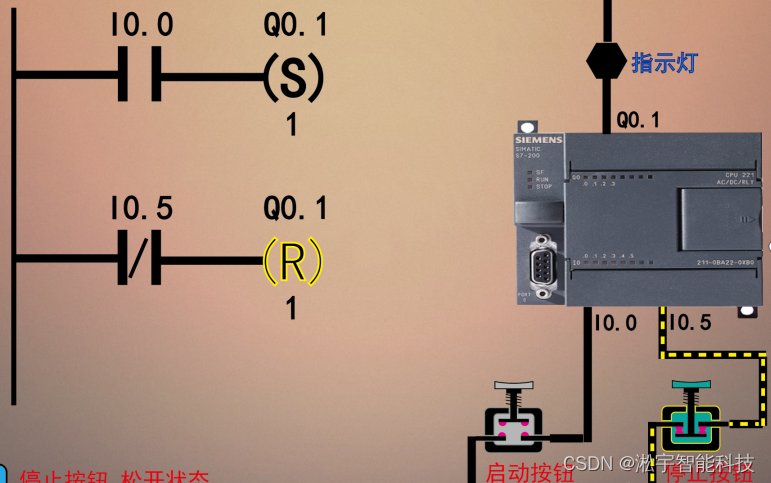

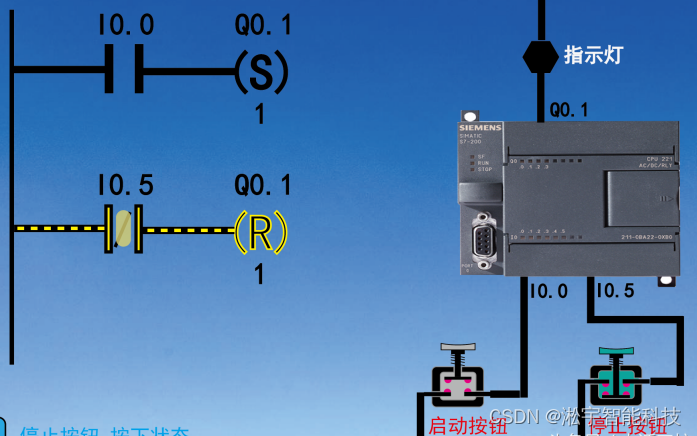

想要关闭必须要把它按到关的状态，即使用复位指令。

复位指令相当于我们把照明灯的开关按到关
