初识qml——PathView xyz轴 路径属性 旋转效果 鼠标键盘控制

不可能

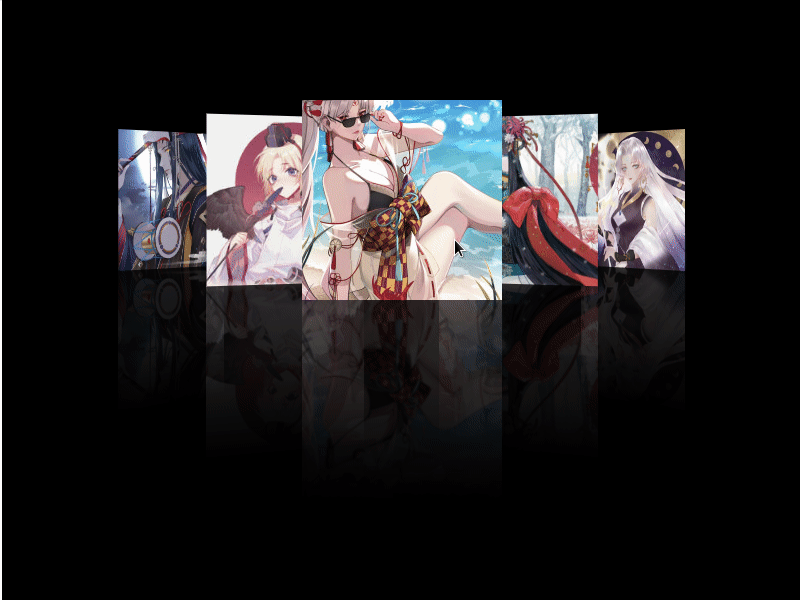

pathview弄出来就这效果是不能接受的，所以继续往下，基本流程清楚后开始花里胡哨起来！

​

先理解

还是先理解做法的理念，这次找到这位大佬的demo QML实现酷炫的 Cover Flow 效果（PathView） ，概括起来为pathview添加部分效果，目的是为了好看：

1. 展示分了层次，有一种前面和后面的层次，这就是z轴。
2. 大小也有层次，最前面展示的最大，形成动态感。
3. 各个目标有一定程度的翻转，看起来更立体。
4. 出现倒影效果

​

PathAttribute

在Path的每个点后，可以自定义一些数据，这些数据可以应用于当前点的delegate。ok那每个点后添加三个属性，分别应用于后续使用的z轴，旋转角度和缩放大小：

Path{
    id:pathview_path

    startX: root.width*2/7
    startY: root.height/3
    PathAttribute{name:"picZ";value: 0}
    PathAttribute{name:"picAngle";value: 50}
    PathAttribute{name:"picScale";value: 0.6}

    PathLine{x:root.width/2;y:root.height/3}
    PathAttribute{name:"picZ";value: 100}
    PathAttribute{name:"picAngle";value: 0}
    PathAttribute{name:"picScale";value: 1.0}

    PathLine{x:root.width*5/7;y:root.height/3}
    PathAttribute{name:"picZ";value: 0}
    PathAttribute{name:"picAngle";value: -50}
    PathAttribute{name:"picScale";value: 0.6}
}

设置后，delegate中可通过PathView.picZ等来访问当前点的这个数据。而点与点之间的点的数据底层会自动计算逐步的递增或递减，就不用自己再定义了。

​

Z轴

z轴大概就是垂直于电脑屏幕的轴线，z轴值越大，就等于离看这电脑屏幕的你越近。

在delegate的Item里添加z:PathView.picZ属性和数据即可。

可以看到，中间的点的z轴数据是100，两边的是0。

​

大小和翻转

大小简单，用scale属性可以控制大小：scale:PathView.picScale。

而翻转就复杂很多，先设置变量接住设置的翻转角度属性：property int angle1: PathView.picAngle

为delegate添加翻转效果，使用transform: Rotation组件，通过设置原点的旋转轴和角度，就形成了旋转的效果。

transform: Rotation{
    origin.x:image.width/2.0
    origin.y:image.height/2.0
    axis{x:0;y:1;z:0}
    angle: angle1
}

这个通过官网文档可以理解一点 Rotation QML Type

而这个图和解释，就挺一目了然的：

​

倒影效果

先设好图片，右键资源文件目录qml.qrc有一个Open in Editor选项，里面选择Add添加图片进资源文件备用。

加载图片需要路径，这次的listmode的数据为图片的路径：

ListModel {
    id:datamodel;
    ListElement {url:"qrc:/1.jpg";}
    ListElement {url:"qrc:/2.jpg";}
    ListElement {url:"qrc:/3.jpg";}
    ListElement {url:"qrc:/4.jpg";}
    ListElement {url:"qrc:/5.jpg";}
}

后面在delegate里添加图片，由于有图片翻转了会出现一定的锯齿，添加抗锯齿属性antialiasing：

Image{
    id:image
    antialiasing: true
    source: url
    width: mydelegate.width
    height: mydelegate.height
}

添加倒影是在图片的正下方再画一个倒立的图片即可，这边怎么实现的就不去追究了，直接拿大佬的：

ShaderEffect {
    id: effectImage
    anchors.top: image.bottom
    width: image.width
    height: image.height;
    anchors.left: image.left
    property variant source: image;
    property size sourceSize: Qt.size(0.5 / image.width, 0.5 / image.height);
    fragmentShader:
    "varying highp vec2 qt_TexCoord0;
    uniform lowp sampler2D source;
    uniform lowp vec2 sourceSize;
    uniform lowp float qt_Opacity;
    void main() {

        lowp vec2 tc = qt_TexCoord0 * vec2(1, -1) + vec2(0, 1);
        lowp vec4 col = 0.25 * (texture2D(source, tc + sourceSize) + texture2D(source, tc- sourceSize)
        + texture2D(source, tc + sourceSize * vec2(1, -1))
        + texture2D(source, tc + sourceSize * vec2(-1, 1)));
        gl_FragColor = col * qt_Opacity * (1.0 - qt_TexCoord0.y) * 0.2;
    }"
}

​

鼠标键盘

pathview是没有集成鼠标点击事件的，就是点击项目是不会切换到那个项目，只能鼠标拖动。

所以在delegate中添加鼠标点击，集成这个效果吧：

MouseArea{
    anchors.fill: parent
    onClicked: {
    	pathView.currentIndex = index;
    }
}

同理添加一下键盘控制，一开始发现怎么都不生效，后来发现是得先让pathview聚焦才行：

focus: true;
Keys.onLeftPressed: decrementCurrentIndex();
Keys.onRightPressed: incrementCurrentIndex();
Keys.onTabPressed: incrementCurrentIndex();

​

中间突出

最后把设置一下无论鼠标怎么拖动，突出的只有一个项目，术语叫期待选定项位位置，让当前选定的项位在路径的中间，这样无论怎么拖动都有一个固定在中间了：

preferredHighlightBegin: 0.5
preferredHighlightEnd: 0.5

​
