图像加载:
打开图像

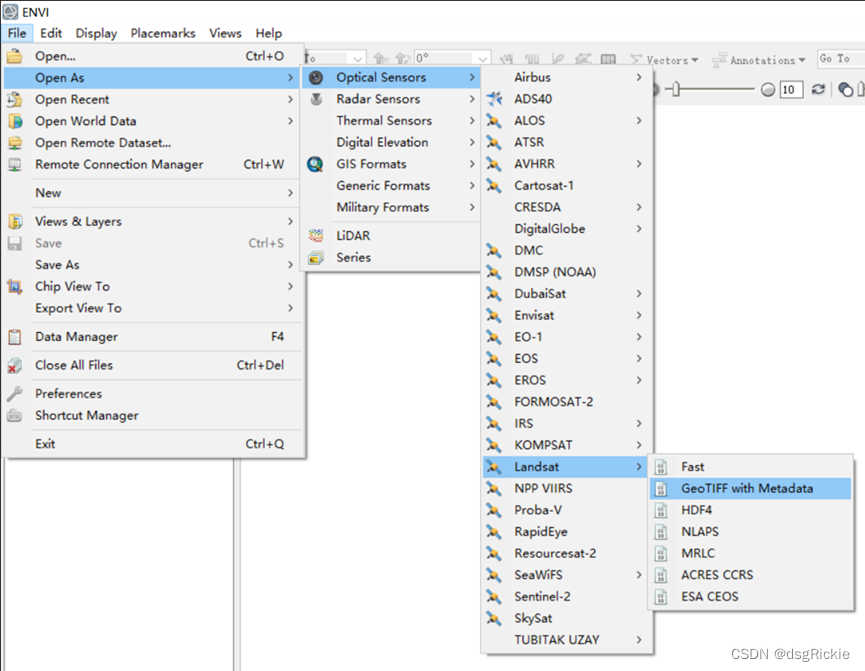

在ENVI5.3以Landsat的GeoTIFF with Metadata打开Landset8数据。
"GeoTIFF with Metadata" 是一种特定的数据格式,是指包含地理信息系统(GIS)元数据的GeoTIFF格式。GeoTIFF是一种基于标签的图像文件格式,能够存储地理空间信息和地理坐标系统的元数据。而"GeoTIFF with Metadata"则是在GeoTIFF图像文件中包含了更多的元数据信息,用于描述图像的地理特征、坐标系统、投影信息等。
在ENVI 5.3中,通过使用"Landsat的GeoTIFF with Metadata"格式打开Landsat 8数据,可以保留并利用这些附加的地理元数据信息。这些元数据信息对于地图制作、遥感分析和空间数据处理非常重要,能够确保数据在不同的GIS软件中能够正确地进行地理定位和空间分析。

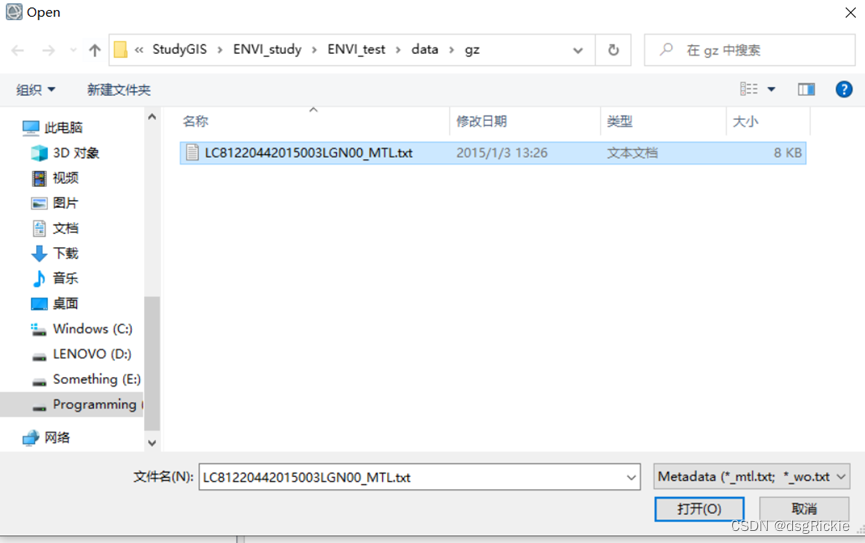

选择打开下载好的Landset8图像数据中的MTL(Metadata File)文件
MTL文件是Landsat 8数据产品中的元数据文件,包含了对图像数据的描述和信息,通常以“_MTL.txt”为文件名后缀。
Data Manager

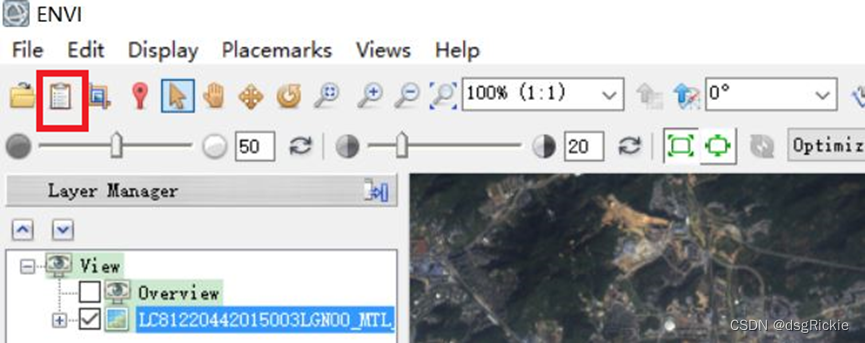

在工具栏中打开Data Manager:

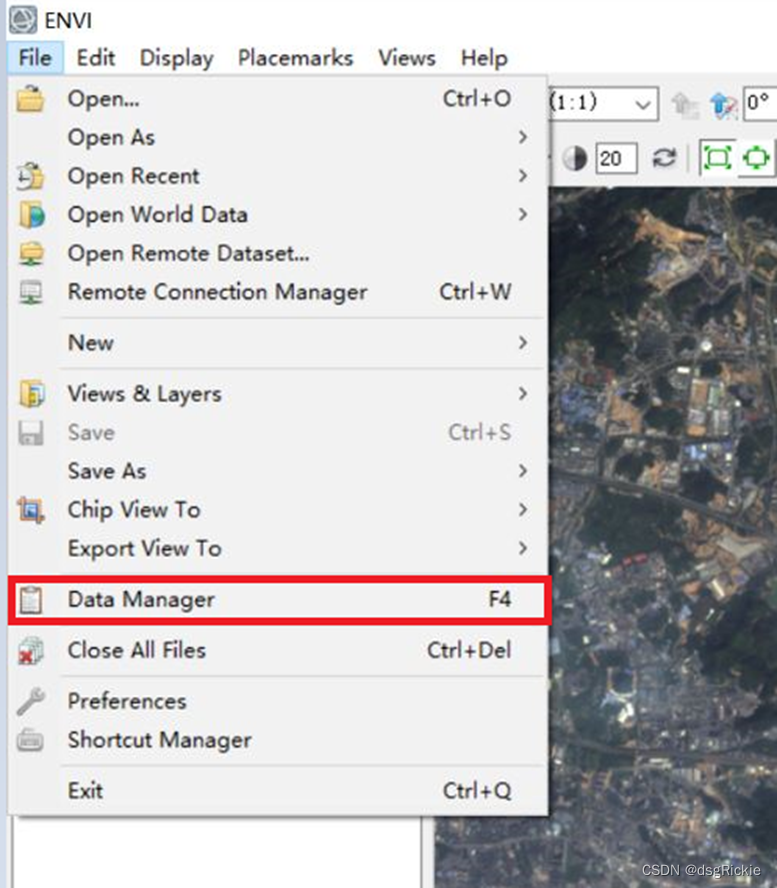

或者在菜单栏中的File打开Data Manager,还有按快捷键F4也可以打开:

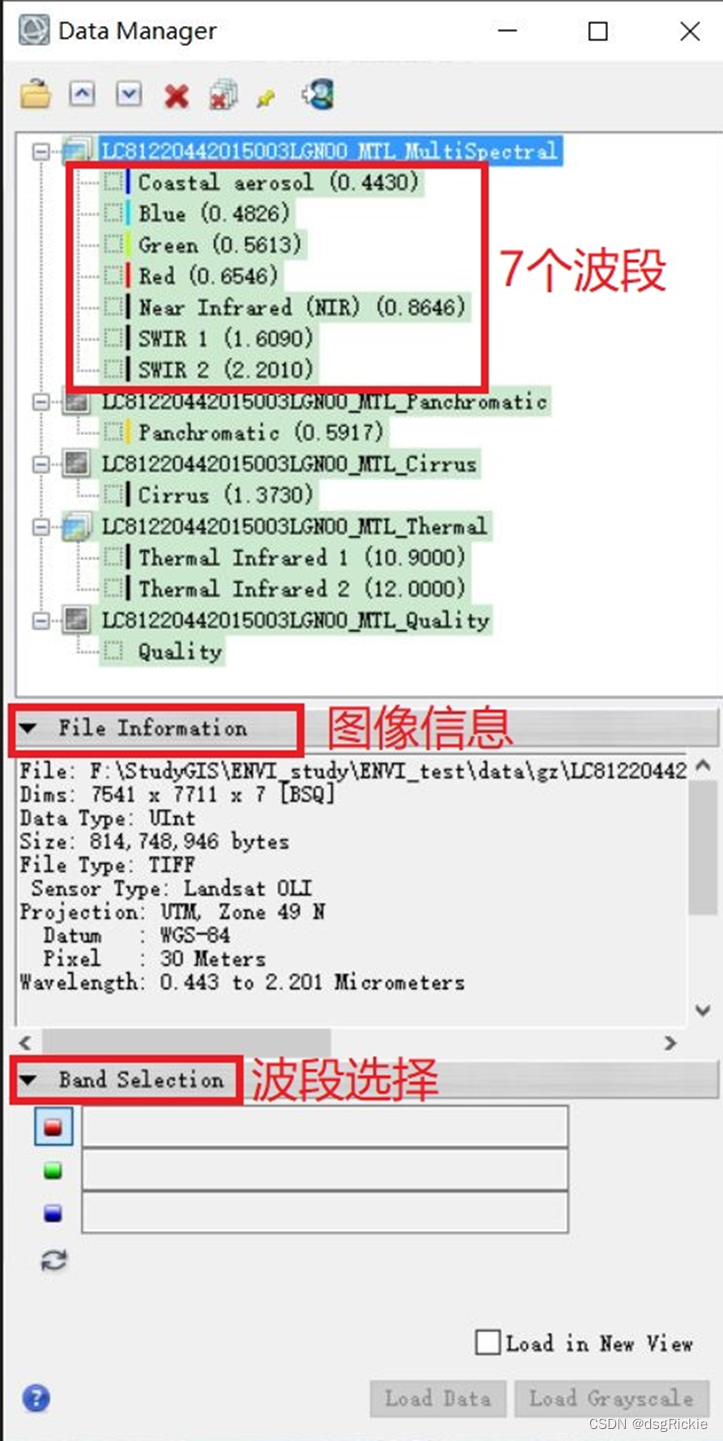

Data Manager窗口:
波段信息:
Landsat 8多光谱图像包括7个波段,每个波段对应不同的光谱范围,这些波段提供了丰富的信息用于地表特征的识别和分析。
波段1 - Coastal/Aerosol (0.433 - 0.453 微米):这个波段对近岸水域和气溶胶的观测非常敏感,可用于监测水质和大气颗粒物等。
波段2 - Blue (0.450 - 0.515 微米):蓝光波段在植被和土地覆盖分类中具有重要作用,也可用于水体和云的识别。
波段3 - Green (0.525 - 0.600 微米):绿光波段对植被的健康状态和覆盖度具有很高的反映能力,也可用于土地覆盖分类。
波段4 - Red (0.630 - 0.680 微米):红光波段对植被、土壤和城市地物具有很强的区分能力,可用于植被监测和土地利用研究。
波段5 - Near Infrared (NIR) (0.845 - 0.885 微米):近红外波段对植被健康状态和覆盖度的评估非常重要,也可用于土地利用和土地覆盖分类。
波段6 - Short Wavelength Infrared (SWIR) 1 (1.560 - 1.660 微米):短波红外1波段对水体和植被的区分有一定的作用,也可用于土地覆盖分类和土地利用研究。
波段7 - Short Wavelength Infrared (SWIR) 2 (2.100 - 2.300 微米):短波红外2波段对土壤湿度、矿物识别和植被覆盖具有很高的敏感度,也可用于地质勘探和环境监测。
图像信息:
- 文件路径: F:\StudyGIS\ENVI_study\ENVI_test\data\gz\LC81220442015003LGN00_MTL.txt
- 尺寸: 7541 x 7711 像素,7个波段 [BSQ]
- 数据类型: 无符号整数 (UInt)
- 文件大小: 814,748,946 字节
- 文件类型: TIFF
- 传感器类型: Landsat OLI
- 投影信息: UTM投影,49号带,北半球
- 坐标系: WGS-84
- 像素分辨率: 30 米
- 波长范围: 0.443 到 2.201 微米
波段选择:
在Landsat 8多光谱图像中,选择哪些波段作为RGB显示可以根据不同的应用需求和地物特征进行调整。一般来说,RGB合成可以突出地表不同特征,比如植被、水体、城市等。
可以选用432波段(自然彩色合成)、543波段(假彩色合成,用于监测植被)、753波段(较好的大气透射)。
加载波段:
仅选中Band1波段显示,

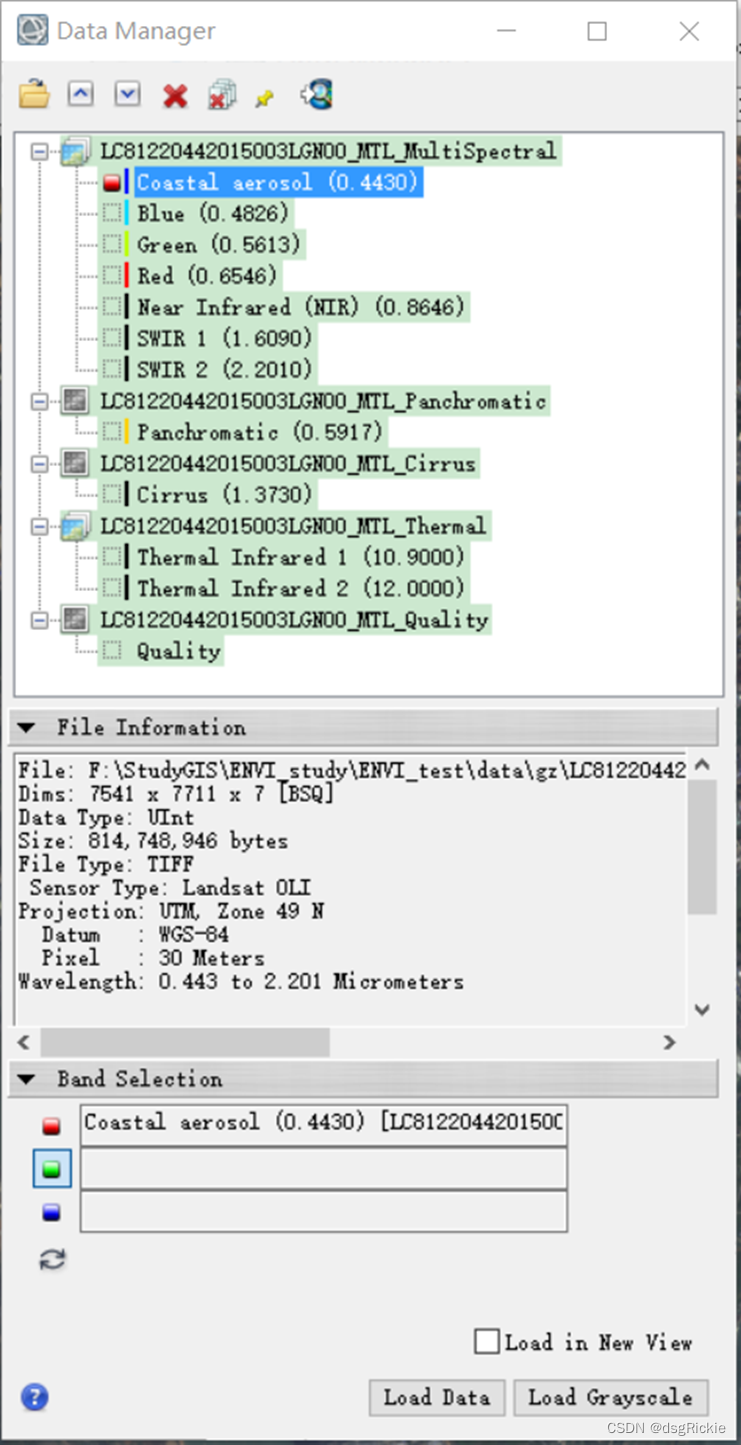

选中Band1波段Coastal/Aerosol显示:

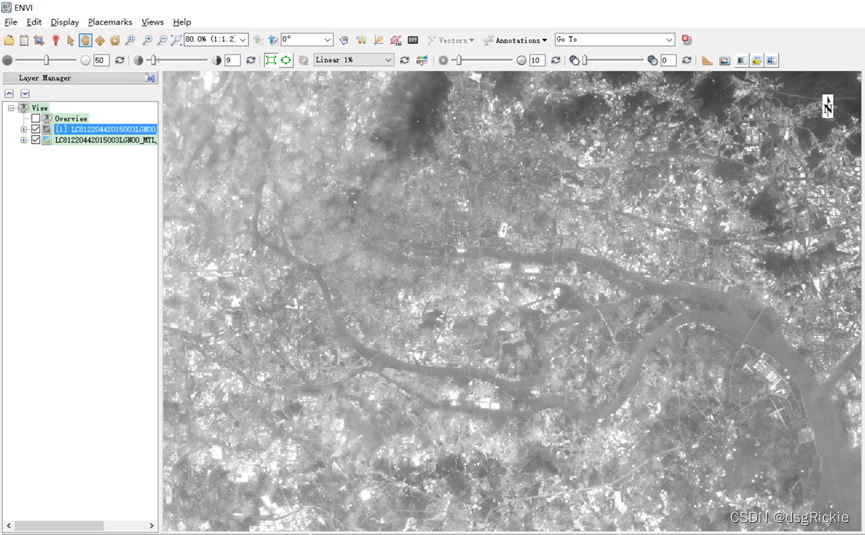

显示效果:
图像保存:

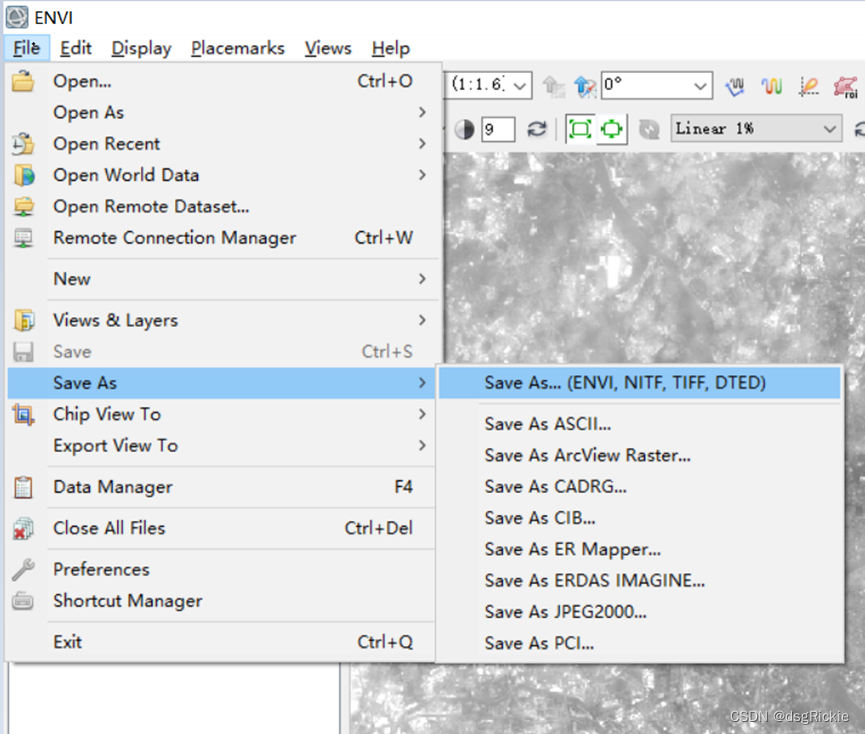

Save as(ENVI,NITF,TIFF,DTED):

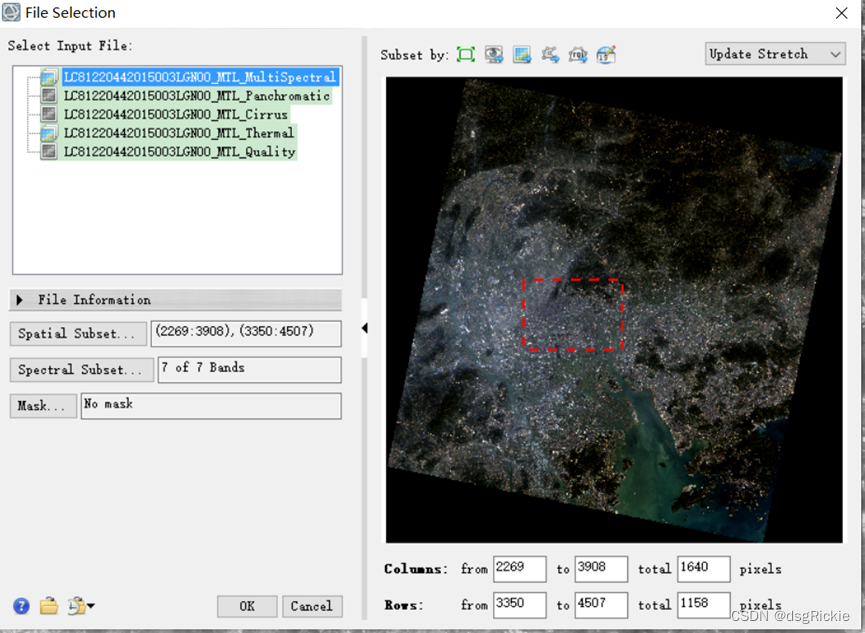

选择需要保存的文件:
Spatial Subset by:
Spatial subset by geographic coordinates: 通过指定地理坐标范围(经纬度)来提取空间子集。
Spatial subset by map coordinates: 通过指定地图投影坐标范围来提取空间子集,适用于已经投影的数据。
Spatial subset by shapefile: 通过指定一个矢量shapefile来定义空间子集的范围。
Spatial subset by ROI: 通过指定感兴趣区域(ROI)来定义空间子集的范围。

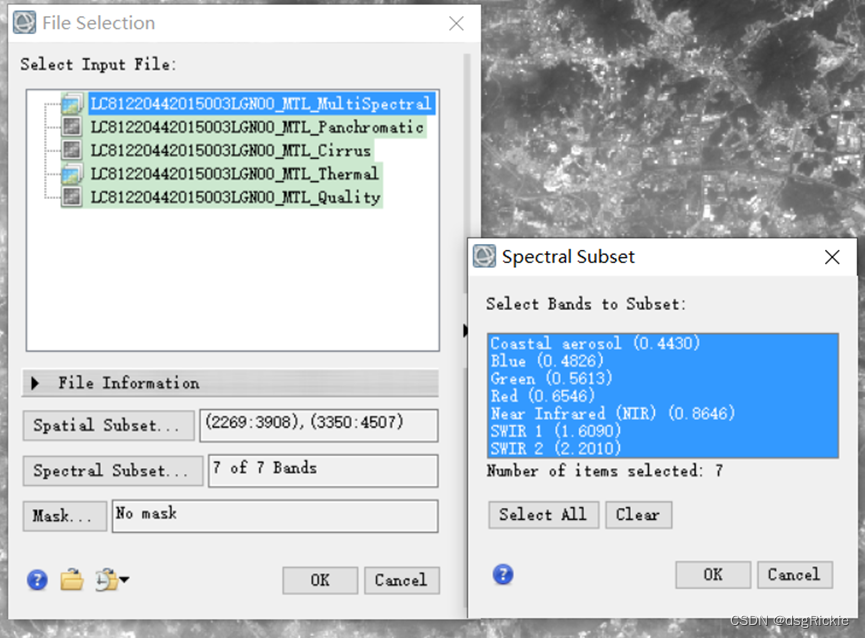

Spectral Subset by:
就是选择图像输出的波段:
保存后的输出效果:

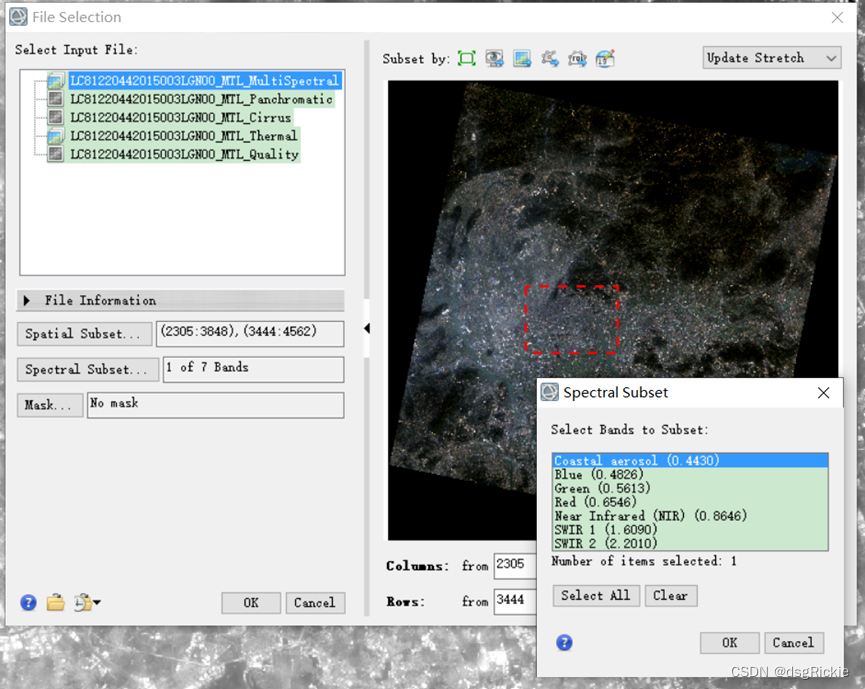

这里我选择使用视图范围选取和波段1来保存:
打开保存后的dat文件:
可以看出刚才截取范围内的图像以及选取的波段1都正确地显示出来。
